桥梁工程图识读ppt课件
29
识读桥梁工程图
30
图11-18 梁内钢筋净距（单位：mm）
识读桥梁工程图
普通钢筋及预应力直线形钢筋最小保护层厚度（钢筋外缘或管道外缘至混凝 土表面的距离），后张法构件预应力直线形钢筋最小保护层厚度不应小于其 管道直径的1/2，见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm)
道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
1
识读桥梁工程图
一、识读桥梁工程图 ➢ 思考一：分小组阅读图11-1所示桥梁工程图，试回答以下问题： • （1）桥梁工程各组成部分有哪些？ • （2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥
10
识读桥梁工程图
11
图11-7 所示为某桥的总体布置图
识读桥梁工程图
12
识读桥梁工程图
（三）桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等， 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图（或纵断面图）、平面图和剖面图组成。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出 现的裂缝。
25
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
26
图11-16 钢筋混凝土梁配筋示意图
20
图11-12 混凝土墩身钢筋网
识读桥梁工程图
识读桥梁工程图
30
图11-18 梁内钢筋净距（单位：mm）
识读桥梁工程图
普通钢筋及预应力直线形钢筋最小保护层厚度（钢筋外缘或管道外缘至混凝 土表面的距离），后张法构件预应力直线形钢筋最小保护层厚度不应小于其 管道直径的1/2，见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm)
道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
1
识读桥梁工程图
一、识读桥梁工程图 ➢ 思考一：分小组阅读图11-1所示桥梁工程图，试回答以下问题： • （1）桥梁工程各组成部分有哪些？ • （2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥
10
识读桥梁工程图
11
图11-7 所示为某桥的总体布置图
识读桥梁工程图
12
识读桥梁工程图
（三）桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等， 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图（或纵断面图）、平面图和剖面图组成。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出 现的裂缝。
25
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
26
图11-16 钢筋混凝土梁配筋示意图
20
图11-12 混凝土墩身钢筋网
识读桥梁工程图
第二章桥梁工程识图(2)
43
6、栏杆和灯柱
栏杆： 栏杆是保护行人安全的设施，要求坚固耐用；同时有艺术性； 栏杆的设计首先要考虑结构的安全可靠，选材合理； 栏杆柱或栏杆底座要直接与浇注在混凝土中的预埋件焊接以增强抗冲击能力； 同时也要考虑经济适用，工序简单互换方便； 公路桥梁的栏杆要求简洁明快，其所用材料尺寸与比例与主体工程配合，常采用 上扶手、下扶手和栏杆柱组成给行驶的车辆有一个广阔的视野。 城市桥梁的栏杆要注重艺术性与周围环境相协调。
5
2）弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触， 其它完全一样。 这样，反力便能集中传递，梁端也能自由转动，但伸缩时仍要 克服较大的摩阻力，所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板；2 下支座板；3 球冠钢衬板；4 球面聚 四氟乙烯板；5 平面聚四氟乙烯板；6 不锈钢板
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥，由于荷载大，用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成，摆柱 是一个有下有弧形钢板的钢筋混凝土短柱，两侧面设 有齿板，两块平面钢板的相应位置设有齿槽，安装时 应使齿板与齿槽相吻合，钢筋混凝土柱身用C40~C50混 凝土制成。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1）板式橡胶支座 变形机理：
➢ 不均匀弹性压缩实现转动； ➢ 剪切变形实现水平位移； ➢ 无固定和活动支座之分. 适用范围：支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
6、栏杆和灯柱
栏杆： 栏杆是保护行人安全的设施，要求坚固耐用；同时有艺术性； 栏杆的设计首先要考虑结构的安全可靠，选材合理； 栏杆柱或栏杆底座要直接与浇注在混凝土中的预埋件焊接以增强抗冲击能力； 同时也要考虑经济适用，工序简单互换方便； 公路桥梁的栏杆要求简洁明快，其所用材料尺寸与比例与主体工程配合，常采用 上扶手、下扶手和栏杆柱组成给行驶的车辆有一个广阔的视野。 城市桥梁的栏杆要注重艺术性与周围环境相协调。
5
2）弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触， 其它完全一样。 这样，反力便能集中传递，梁端也能自由转动，但伸缩时仍要 克服较大的摩阻力，所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板；2 下支座板；3 球冠钢衬板；4 球面聚 四氟乙烯板；5 平面聚四氟乙烯板；6 不锈钢板
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥，由于荷载大，用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成，摆柱 是一个有下有弧形钢板的钢筋混凝土短柱，两侧面设 有齿板，两块平面钢板的相应位置设有齿槽，安装时 应使齿板与齿槽相吻合，钢筋混凝土柱身用C40~C50混 凝土制成。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1）板式橡胶支座 变形机理：
➢ 不均匀弹性压缩实现转动； ➢ 剪切变形实现水平位移； ➢ 无固定和活动支座之分. 适用范围：支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
桥梁工程识图讲解
地质钻孔：表示地下岩层分布变化情况。
2).水文情况的表示：
最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例：1:500; 1:1000; 1:2000等。
图纸序号和总张数：在每张图纸的右上角或标题栏内。
标题栏：
精品资料
4 桥梁(qiáoliáng)总体 布置图 表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主
精品资料
形式，包括形状、大小和材料组成情况等。
(1).表示(biǎoshì)方法 1).桥台工程图：
①.桥台一般构造图：立面、平面、侧面
立面：采用剖切法，表示桥台形状、长度与高度方向的位置、尺寸和高程。
平面：采用掀开法，表达桥台各部分相对位置、形状、长度与宽度方向尺寸 。 侧面：由台前图和台后图各取一半合并而成，表达桥台各部分相对位置、 形状、长度与宽度方向尺寸。
②.钢筋结构图：
钢筋种类和样式： 钢筋数量表：
精品资料
3).基础(jīchǔ)工程图： ①.基础一般(yībān)构造图：剖面、平面
剖面：采用剖切法，表示基础形状、长度与高度方向的位置、尺寸和高程。 平面：采用掀开法，表达基础各部分相对位置、形状、长度与宽度方向尺 寸。
②.钢筋结构图： 钢筋种类和样式：
(2).步骤：
1).先看标题栏和附注：
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比 例、尺寸单位等。
各图纸分类：
精品资料
2).阅读总体布置图：
弄清各投影图之间的关系(guān x先ì)看。立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总长、总
高、高程尺寸、里程桩号、河床断面、地质情况等。 结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁的断面形式。
2).水文情况的表示：
最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例：1:500; 1:1000; 1:2000等。
图纸序号和总张数：在每张图纸的右上角或标题栏内。
标题栏：
精品资料
4 桥梁(qiáoliáng)总体 布置图 表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主
精品资料
形式，包括形状、大小和材料组成情况等。
(1).表示(biǎoshì)方法 1).桥台工程图：
①.桥台一般构造图：立面、平面、侧面
立面：采用剖切法，表示桥台形状、长度与高度方向的位置、尺寸和高程。
平面：采用掀开法，表达桥台各部分相对位置、形状、长度与宽度方向尺寸 。 侧面：由台前图和台后图各取一半合并而成，表达桥台各部分相对位置、 形状、长度与宽度方向尺寸。
②.钢筋结构图：
钢筋种类和样式： 钢筋数量表：
精品资料
3).基础(jīchǔ)工程图： ①.基础一般(yībān)构造图：剖面、平面
剖面：采用剖切法，表示基础形状、长度与高度方向的位置、尺寸和高程。 平面：采用掀开法，表达基础各部分相对位置、形状、长度与宽度方向尺 寸。
②.钢筋结构图： 钢筋种类和样式：
(2).步骤：
1).先看标题栏和附注：
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比 例、尺寸单位等。
各图纸分类：
精品资料
2).阅读总体布置图：
弄清各投影图之间的关系(guān x先ì)看。立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总长、总
高、高程尺寸、里程桩号、河床断面、地质情况等。 结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁的断面形式。
桥梁工程图识读(ppt 58张)
(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
（一）钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因
受拉而断裂，如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二：如何识读图11-12～图11-14？
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据
桥梁工程识图
(2).步骤：
1).先看标题栏和附注：
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。
各图纸分类：
2).阅读总体布置图：
弄清各投影图之间的关系。 先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数 目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况等。
2).平面图的表示：
采用分层掀开法绘制。
从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、立 柱、承台、基础等的平面布置情况和基本尺寸。
3).横剖面图的表示：
采用全剖面图绘制。 表示桥梁上部、下部结构及布置情况、桥梁宽度和高度方向的基本 尺寸。
4).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁 的断面形式。
3).阅读各构件结构图
先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来，了解各构件的相互位置和 装置尺寸。 最后看钢筋结构图。
(3).识图实例：
图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
3 桥位地质断面图
表示桥梁所处河床断面的水文、地质情况。
(1).表示方法
1).地质情况的表示：
河床断面(原始地形断面)： 地质钻孔：表示地下岩层分布变化情况。
2).水文情况的表示：
最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例：1:500; 1:1000; 1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
表示桥梁在整个线路中的地理位置。
桥梁工程识图
2.3 桥位地质断面图
表示桥梁所处河床断面的水文、地质情况。 (1).表示方法
1).地质情况的表示： 河床断面(原始地形断面)： 地质钻孔：表示地下岩层分布变化情况。
2).水文情况的表示： 最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例：1:500; 1:1000; 1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
桥梁工程识图
2.1 引言
(1).桥梁工程图的组成
指供公路、城市道路、铁路、渠道、 管线等跨越水体、山谷或彼此间相 互跨越的工程构筑物，是交通运输 中重要的组成部分。
桥位平面图 桥位地质断面图 桥梁总体布置图
构件结构图
立面图 平面图 横剖面图
桥台工程图 桥墩工程图 基础工程图 主梁工程图 桥面系工程图
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
3).阅读各构件结构图 先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来，了解各构件的相互位置和装置尺寸。
最后看钢筋结构图。
桥梁构造与识图 1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小；简单、制作、施工方便可工厂生产；装配式构件重量小；但跨径受到限制， 一般钢筋混凝土不超过15米，预应力混凝土连续板桥不超过35米；
2).平面图的表示： 采用分层掀开法绘制。
桥梁工程识图
(3).识图实例： (3).识图实例： 识图实例
2).水文情况的表示： 水文情况的表示： 水文情况的表示
最高水位线、最低水位线、设计水位线等。 最高水位线、最低水位线、设计水位线等。
3).其它要素的表示 其它要素的表示
绘图比例： 绘图比例：1:500; 1:1000; 1:2000等。 等 图纸序号和总张数：在每张图纸的右上角或标题栏内。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏： 标题栏：
1 引言
(1).桥梁工程图的组成 (1).桥梁工程图的组成
指供公路、城市道路、 指供公路、城市道路、 铁路、渠道、管线等跨 铁路、渠道、管线等跨 越水体、山谷或彼此间 越水体、山谷或彼此间 相互跨越的工程构筑物， 相互跨越的工程构筑物， 工程构筑物 是交通运输中重要的组 成部分。 成部分。 桥位平面图 桥位地质断面图 立面图 桥梁总体布置图 平面图 横剖面图 桥台工程图 桥墩工程图 构件结构图 基础工程图 主梁工程图 桥面系工程图
2).平面图的表示： 平面图的表示： 平面图的表示
采用分层掀开法绘制。 采用分层掀开法绘制。 从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、立 从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、 承台、基础等的平面布置情况和基本尺寸。 柱、承台、基础等的平面布置情况和基本尺寸。
3).横剖面图的表示： 横剖面图的表示： 横剖面图的表示
2).桥墩工程图： 桥墩工程图： 桥墩工程图
①.桥墩一般构造图：立面、平面、侧面 桥墩一般构造图：立面、平面、 桥墩一般构造图 立面：采用剖切法，表示桥墩形状、长度与高度方向的位置、 立面：采用剖切法，表示桥墩形状、长度与高度方向的位置、尺 寸和高程。 寸和高程。 平面：采用掀开法，表达桥墩各部分相对位置、形状、 平面：采用掀开法，表达桥墩各部分相对位置、形状、长度与宽 度方向尺寸。 度方向尺寸。 侧面：表达桥墩各部分相对位置、形状、长度与宽度方向尺寸。 侧面：表达桥墩各部分相对位置、形状、长度与宽度方向尺寸。 ②.钢筋结构图： 钢筋结构图： 钢筋结构图 钢筋种类和样式： 钢筋种类和样式： 钢筋数量表： 钢筋数量表：
桥梁工程识图
（4）桥面系结构图 包括人行道、栏杆、伸缩缝、桥面铺装层、路灯、标志标线等。
主梁工程图（横断面、剖面）
6、桥梁工程识图
（1）识图方法： 由桥梁总体布置图到构件结构图，由主要构件结构图到次要构件 结构图，由大轮廓图到小构件图。 读总体布置图时，以立面图为主，结合平面图和横断面图。 读构件结构图时，先一般构造图，再钢筋结构图。
钢筋数量（2）桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构，采用立面、平 面、侧面图表达。
立面：下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面：下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面：表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 （1）地质情况的表示
河床断面（原始地形断面）的基本情况。 地质钻孔：表示地下岩层分布变化情况。 （2）水文情况的表示 最高水位线、最低水位线、设计水位线等。 （3）其他要素的表示 绘图比例：1:500；1:1000；1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式，包括形状、大小和材料组成情况等。
（1）基础工程图 基础一般构造图采用剖面
图和平面图。 剖面：表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面：表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图：确定基础钢 筋的种类样式，以及各种钢筋的 位置。
钢筋搭接长度：绑扎连接搭接接头不得小于35d，搭接单面焊接头不 得小于10d，搭接双面焊接头不得小于5d。
主梁工程图（横断面、剖面）
6、桥梁工程识图
（1）识图方法： 由桥梁总体布置图到构件结构图，由主要构件结构图到次要构件 结构图，由大轮廓图到小构件图。 读总体布置图时，以立面图为主，结合平面图和横断面图。 读构件结构图时，先一般构造图，再钢筋结构图。
钢筋数量（2）桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构，采用立面、平 面、侧面图表达。
立面：下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面：下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面：表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 （1）地质情况的表示
河床断面（原始地形断面）的基本情况。 地质钻孔：表示地下岩层分布变化情况。 （2）水文情况的表示 最高水位线、最低水位线、设计水位线等。 （3）其他要素的表示 绘图比例：1:500；1:1000；1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式，包括形状、大小和材料组成情况等。
（1）基础工程图 基础一般构造图采用剖面
图和平面图。 剖面：表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面：表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图：确定基础钢 筋的种类样式，以及各种钢筋的 位置。
钢筋搭接长度：绑扎连接搭接接头不得小于35d，搭接单面焊接头不 得小于10d，搭接双面焊接头不得小于5d。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使桥面平整，行车舒适 保护结构使其不因长期磨损而破坏结构稳定性 起防水作用，提高结构整体性（防水层） 设置排水设施以免水毁危害 要求： 有抗车辙、行车舒适、抗滑、不透水（和桥面板一起作用）、刚度好等 性能。
铺装层常用形式： 水泥混凝土或沥青混凝土铺装：6~8cm 防水混凝土铺装：8~10cm 有贴式防水层的水泥混凝土或沥青混凝土铺装
20
桥面横坡设置： 桥面横坡一般设置为1.5%~2%的双向横坡 通常在桥面顶面铺设混凝土三角垫层而构成 结构设横坡 人行道设1%的内向横坡
2、桥面排水设施
目的与作用：为防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，除在 桥面铺装内设置防水层外，还应在桥上设计一个完整的排水系统。 设置：除设置纵向、横向排水坡外，常需要一定数量的泻水管。
15
盆式橡胶支座
↑GPZ系列
↑TPZ系列
16
（五）桥面系的构造与施工图
桥面系指的是上部结构中，直接承受车辆、人群等荷载并将其传递至主要承重 构件的桥面构造系统。钢筋混凝土和预应力混凝土桥的桥面部分：桥面铺装、防 水和排水设施、伸缩缝、人行道（或安全带）、缘石、栏杆和灯柱等构造。
1、桥面铺装
桥面铺装即行车道铺装，亦称桥面保护层，它是车轮直接作用的部分。 作用：
图 在人行道下面设置泻水管 23
桥面排水系统的设置
24
图 金属泻水管
图 混凝土属泻水管 25
26
3、桥面伸缩缝
伸缩缝——为适应材料胀缩变形对结构的影 响，而在结构的两端设置的间隙。
目的与作用：桥跨结构在气温变化、活载作用、混凝土收缩和徐变等影响下将 会发生变形。为了满足桥面按设计的计算图示自由变形，同时又保证车辆能平 顺通过，就要在相邻两梁端之间、或梁端与桥台之间或桥梁的铰接位置上预留 伸缩缝，并在桥面（公路桥是路面，铁路桥是钢轨）设置伸缩装置。
1.沥青砼；2.氯丁橡胶防水层；3.通保护层；4.钢筋网；5.防水层；6.砼整 平层；7.钢筋砼桥面板；8.油毛毡或玻璃布层；9.沥青胶泥层；10.水泥砼； 11.氯丁橡胶涂料；12.聚合物铺装；13.自应力水泥砼层；14.正交异性桥 面板的顶板；15.防腐层；16.粘结层；17.碎石磨耗层
图 桥面铺装
矩形安全带
肋板式安全带
37
人行道： 人行道一般高出行车道0.25~0.35m。 在跨径较小的现浇板梁桥中，可现浇悬臂板作为人行道板（图1）； 在装配式板桥中，可专设人行道板梁，采用加高墩台盖梁的方法来抬高人行道板梁
（图2）； 在跨径较大的装配式板桥中，专设人行道板梁就不经济，而常采用一些人行道块件
3
2、钢支座
靠钢部件的滚动、摇动和滑动来完成支座的位移和转 动的
–铸钢支座：（构造复杂，用 钢量大，高度大，定期养护）
•平板支座
•弧形支座
•摇轴支座
•辊轴支座
特种钢支座
4
1）平板支座 平板支座的上、下摆就是两块平板。固定支座的上、下平板间 用钢销固定。活动支座只将上平板销孔改成和圆形。 平板支座构造简单，加工容易，但反力不集中，梁Байду номын сангаас不能自由 转动，伸缩时要克服较大的摩阻力，故只适用于小跨度的梁桥。

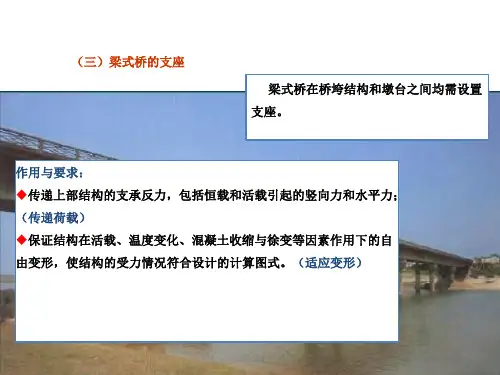

（三）梁式桥的支座
梁式桥在桥垮结构和墩台之间均需设置 支座。
作用与要求： 传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力； （传递荷载） 保证结构在活载、温度变化、混凝土收缩与徐变等因素作用下的自 由变形，使结构的受力情况符合设计的计算图式。（适应变形）
支座分类 • 按变位分类－固定支座（水平力与竖向力）
5
2）弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触， 其它完全一样。 这样，反力便能集中传递，梁端也能自由转动，但伸缩时仍要 克服较大的摩阻力，所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板；2 下支座板；3 球冠钢衬板；4 球面聚 四氟乙烯板；5 平面聚四氟乙烯板；6 不锈钢板
13
板式橡胶支座
四氟滑板式橡胶支座
球冠圆板式橡胶支座
坡形板式橡胶支座 14
2）盆式橡胶支座
与板式区别：不是利用置于橡胶中的加劲物来加强橡胶，而是将素橡胶 置于圆形钢盆内来加强。 橡胶在受压后的变形由于受到钢盆的约束，处于三向受压状态，只要钢 盆不破坏，橡胶就永远不会丧失承载力。 特点：摩擦系数小，承载力大，重量轻，结构高度小，转动及滑动灵活， 成本较低。 适用：大中跨径梁式桥。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1）板式橡胶支座 变形机理：
➢ 不均匀弹性压缩实现转动； ➢ 剪切变形实现水平位移； ➢ 无固定和活动支座之分. 适用范围：支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
28
29
30
31
32
33
34
35
5、人行道与安全带
城市和近郊的桥梁上均应设置人行道， 在行人较少的地区可不设人行道，改设安全 带
安全带： 不设人行道的桥上，两边应设宽度和高度均不小于0.25m的安全带。安全
带可以做成预制块件或与桥面铺装层一起现浇。预制安全带有矩形截面和肋板 式截面两种较为常用的形式 。现浇的安全带宜每隔2.5m~3.0m作一断缝，以免 参与主梁受力而破坏。
活动支座（竖向力） • 按材料分类－简易支座、钢支座、钢筋混凝土支
座、橡胶支座等 • 按功能分类－常规支座、特殊支座（减震支座、
拉力支座等）
2
1、简易支座 在梁底和墩台顶面之间设置垫层（油毛毡、石棉板或铅
板等）来支承上部结构。仅适于跨度10m以下的公路桥和 4m以下的铁路板桥 .由于这种支座自由伸缩性差，为避免主 梁端部和墩台混凝土拉裂，宜在支座部分的梁端和墩台顶 面面设钢筋网加强 。
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥，由于荷载大，用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成，摆柱 是一个有下有弧形钢板的钢筋混凝土短柱，两侧面设 有齿板，两块平面钢板的相应位置设有齿槽，安装时 应使齿板与齿槽相吻合，钢筋混凝土柱身用C40~C50混 凝土制成。
铺装层常用形式： 水泥混凝土或沥青混凝土铺装：6~8cm 防水混凝土铺装：8~10cm 有贴式防水层的水泥混凝土或沥青混凝土铺装
20
桥面横坡设置： 桥面横坡一般设置为1.5%~2%的双向横坡 通常在桥面顶面铺设混凝土三角垫层而构成 结构设横坡 人行道设1%的内向横坡
2、桥面排水设施
目的与作用：为防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，除在 桥面铺装内设置防水层外，还应在桥上设计一个完整的排水系统。 设置：除设置纵向、横向排水坡外，常需要一定数量的泻水管。
15
盆式橡胶支座
↑GPZ系列
↑TPZ系列
16
（五）桥面系的构造与施工图
桥面系指的是上部结构中，直接承受车辆、人群等荷载并将其传递至主要承重 构件的桥面构造系统。钢筋混凝土和预应力混凝土桥的桥面部分：桥面铺装、防 水和排水设施、伸缩缝、人行道（或安全带）、缘石、栏杆和灯柱等构造。
1、桥面铺装
桥面铺装即行车道铺装，亦称桥面保护层，它是车轮直接作用的部分。 作用：
图 在人行道下面设置泻水管 23
桥面排水系统的设置
24
图 金属泻水管
图 混凝土属泻水管 25
26
3、桥面伸缩缝
伸缩缝——为适应材料胀缩变形对结构的影 响，而在结构的两端设置的间隙。
目的与作用：桥跨结构在气温变化、活载作用、混凝土收缩和徐变等影响下将 会发生变形。为了满足桥面按设计的计算图示自由变形，同时又保证车辆能平 顺通过，就要在相邻两梁端之间、或梁端与桥台之间或桥梁的铰接位置上预留 伸缩缝，并在桥面（公路桥是路面，铁路桥是钢轨）设置伸缩装置。
1.沥青砼；2.氯丁橡胶防水层；3.通保护层；4.钢筋网；5.防水层；6.砼整 平层；7.钢筋砼桥面板；8.油毛毡或玻璃布层；9.沥青胶泥层；10.水泥砼； 11.氯丁橡胶涂料；12.聚合物铺装；13.自应力水泥砼层；14.正交异性桥 面板的顶板；15.防腐层；16.粘结层；17.碎石磨耗层
图 桥面铺装
矩形安全带
肋板式安全带
37
人行道： 人行道一般高出行车道0.25~0.35m。 在跨径较小的现浇板梁桥中，可现浇悬臂板作为人行道板（图1）； 在装配式板桥中，可专设人行道板梁，采用加高墩台盖梁的方法来抬高人行道板梁
（图2）； 在跨径较大的装配式板桥中，专设人行道板梁就不经济，而常采用一些人行道块件
3
2、钢支座
靠钢部件的滚动、摇动和滑动来完成支座的位移和转 动的
–铸钢支座：（构造复杂，用 钢量大，高度大，定期养护）
•平板支座
•弧形支座
•摇轴支座
•辊轴支座
特种钢支座
4
1）平板支座 平板支座的上、下摆就是两块平板。固定支座的上、下平板间 用钢销固定。活动支座只将上平板销孔改成和圆形。 平板支座构造简单，加工容易，但反力不集中，梁Байду номын сангаас不能自由 转动，伸缩时要克服较大的摩阻力，故只适用于小跨度的梁桥。
（三）梁式桥的支座
梁式桥在桥垮结构和墩台之间均需设置 支座。
作用与要求： 传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力； （传递荷载） 保证结构在活载、温度变化、混凝土收缩与徐变等因素作用下的自 由变形，使结构的受力情况符合设计的计算图式。（适应变形）
支座分类 • 按变位分类－固定支座（水平力与竖向力）
5
2）弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触， 其它完全一样。 这样，反力便能集中传递，梁端也能自由转动，但伸缩时仍要 克服较大的摩阻力，所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板；2 下支座板；3 球冠钢衬板；4 球面聚 四氟乙烯板；5 平面聚四氟乙烯板；6 不锈钢板
13
板式橡胶支座
四氟滑板式橡胶支座
球冠圆板式橡胶支座
坡形板式橡胶支座 14
2）盆式橡胶支座
与板式区别：不是利用置于橡胶中的加劲物来加强橡胶，而是将素橡胶 置于圆形钢盆内来加强。 橡胶在受压后的变形由于受到钢盆的约束，处于三向受压状态，只要钢 盆不破坏，橡胶就永远不会丧失承载力。 特点：摩擦系数小，承载力大，重量轻，结构高度小，转动及滑动灵活， 成本较低。 适用：大中跨径梁式桥。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1）板式橡胶支座 变形机理：
➢ 不均匀弹性压缩实现转动； ➢ 剪切变形实现水平位移； ➢ 无固定和活动支座之分. 适用范围：支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
28
29
30
31
32
33
34
35
5、人行道与安全带
城市和近郊的桥梁上均应设置人行道， 在行人较少的地区可不设人行道，改设安全 带
安全带： 不设人行道的桥上，两边应设宽度和高度均不小于0.25m的安全带。安全
带可以做成预制块件或与桥面铺装层一起现浇。预制安全带有矩形截面和肋板 式截面两种较为常用的形式 。现浇的安全带宜每隔2.5m~3.0m作一断缝，以免 参与主梁受力而破坏。
活动支座（竖向力） • 按材料分类－简易支座、钢支座、钢筋混凝土支
座、橡胶支座等 • 按功能分类－常规支座、特殊支座（减震支座、
拉力支座等）
2
1、简易支座 在梁底和墩台顶面之间设置垫层（油毛毡、石棉板或铅
板等）来支承上部结构。仅适于跨度10m以下的公路桥和 4m以下的铁路板桥 .由于这种支座自由伸缩性差，为避免主 梁端部和墩台混凝土拉裂，宜在支座部分的梁端和墩台顶 面面设钢筋网加强 。
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥，由于荷载大，用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成，摆柱 是一个有下有弧形钢板的钢筋混凝土短柱，两侧面设 有齿板，两块平面钢板的相应位置设有齿槽，安装时 应使齿板与齿槽相吻合，钢筋混凝土柱身用C40~C50混 凝土制成。
