(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
（一）钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因
受拉而断裂，如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二：如何识读图11-12～图11-14？
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据

桥梁识图PPT课件

桥梁识图PPT课件

边安装活动支座。
23.05.2020
8
• 表示桥墩的图样有：
桥墩图 墩帽图 墩帽钢筋布置图
1．桥墩图 桥墩图用来表达桥墩的整体情况，
包括墩帽、墩身、基础的形状、尺寸和材料。
23.05.2020
9
圆端形桥墩 正面图为按照线路方向投射桥墩所得的视图。
圆形墩的桥墩图 正面图是半正面与半3-3剖面的合成视图，
5
23.05.2020
6
• 墩帽位于桥墩的上部，用钢筋混 凝土材料制成，由顶帽和托盘组成。 直接与墩身连接的是托盘，下面小， 上面大，顶帽位于托盘之上，在其上 面设置垫石以便安装桥梁支座。
23.05.2020
7
铁路桥的矩形桥墩， 顶帽上垫石的四周设有排 水坡；
公路桥的圆端形桥Байду номын сангаас， 顶帽上一边高一边低，高的 一边安装固定支座，低的一
墩帽钢筋布置图与墩帽图合画在一起，不必单 独绘制。
23.05.2020 14
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、 尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向 以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和 大小。 4．综合各部分的形状和大小，以及它们之间的相对 位置，可以想象出桥墩的总体形状和大小。
说明：本图尺寸以cm计
23.05.2020 12
2．墩帽图
用较大的比例单独 画出墩帽图。 正面图和侧面
图中的虚线为材料 分界线，点画线为 柱面的轴线。
23.05.2020 13
3．墩帽钢筋布置图 墩帽钢筋布置图提供墩帽部分的钢筋布

桥梁工程识图

桥梁工程识图

(2).步骤：
1).先看标题栏和附注：
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。
各图纸分类：
2).阅读总体布置图：
弄清各投影图之间的关系。 先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数 目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况等。
2).平面图的表示：
采用分层掀开法绘制。
从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、立 柱、承台、基础等的平面布置情况和基本尺寸。
3).横剖面图的表示：
采用全剖面图绘制。 表示桥梁上部、下部结构及布置情况、桥梁宽度和高度方向的基本 尺寸。
4).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁 的断面形式。
3).阅读各构件结构图
先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来，了解各构件的相互位置和 装置尺寸。 最后看钢筋结构图。
(3).识图实例：
图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
3 桥位地质断面图
表示桥梁所处河床断面的水文、地质情况。
(1).表示方法
1).地质情况的表示：
河床断面(原始地形断面)： 地质钻孔：表示地下岩层分布变化情况。
2).水文情况的表示：
最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例：1:500; 1:1000; 1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：
表示桥梁在整个线路中的地理位置。

桥梁工程识图

桥梁工程识图
第16页/共64页
双向受力配筋
整体式简支板桥
第17页/共64页
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
l（m）
实心
<8
空心
6 13
实心 空心
8 20
第18页/共64页
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
第58页/共64页
• 下马蹄——占截面总面积的1020％
–（1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不 宜小于60mm。
–（2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
3).阅读各构件结构图
先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来，了解各构件的相互位置和 装置尺寸。 最后看钢筋结构图。
第12页/共64页
桥梁构造与识图
1 简支板桥与简支梁桥的构造
第13页/共64页
板桥
• 建筑高度小；简单、制作、施工方便可工 厂生产；装配式构件重量小；但跨径受到 限制，一般钢筋混凝土不超过15米，预应 力混凝土连续板桥不超过35米；
第43页/共64页
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
– 梁距通常在1.5~2.2米之间
• 横梁布置
– 端横梁 – 中横梁布置在跨中及4分点
第44页/共64页
第45页/共64页
第46页/共64页

2_桥梁工程识图

2_桥梁工程识图

• 总体规划的基本内容：桥位选定；桥梁总 跨径及分孔方案的确定；桥型选定；桥梁 的纵横断面布置等。 • 总体规划的原则：根据使用任务、性质和 将来发展的需要，全面贯彻安全、经济、 适用和美观的方针。 • 考虑重点：使用上的要求；经济上的要求； 结构上的要求；美观上的要求。 • 设计要点：桥位选定；桥梁总跨径及分孔 数；桥梁的纵横断面布置；公路桥型的选 择。
重力式
单柱式
双柱式
Y形
• 桥台：两端桥头的支承结构物，它是连接两岸道 路的路桥衔接构造物。 • 受力：承受支座传递来的竖直力和水平力，台后 填土及填土上荷载产生的侧向土压力。 • 形式：实体式桥台和埋置式桥台等。
埋置式 桥台
• 基础：承担着 桥墩、桥跨结 构的全部重量 以及桥上可变 荷载。一般修 建于流水中， 比房屋基础的 规模大，问题 多，施工条件 困难。
广西桂林漓江桥
该桥是一座建于风景区的预应力混凝土V形墩刚构桥。主跨和分孔为 67.5m＋95m＋67.5m,主孔悬臂长27.5m，挂梁长40m，斜腿倾角45°，长 12m。整座桥型线条流畅，轻巧别致，桥景相融。
斜拉桥
• 梁通过斜拉索拉在塔上，形成斜 拉桥。 • 受力特点：梁－索－塔－基础
斜 拉 桥 的 索 型
内 容
桥梁的分类 桥梁工程的总体规划和设计要点 桥梁的结构形式 桥墩、桥台和桥梁基础 桥梁技术的发展方向
桥梁的结构形式 梁式桥
梁式桥的组成
上部结构通过 支座与墩台连接 上部结 构
概念：在竖向移动式 荷载作用下无水平反 力的结构体系。 类型：简支梁式、连 续梁式、悬臂梁式
受力特点：梁作为受弯构 件由梁跨两端支座（桥墩 或桥台）支撑着。
前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。

桥梁工程识图

桥梁工程识图

5 构件结构图
明确各部分构件的结构形式，包括形状、大小和材料组成情况等。
(1).表示方法
1).桥台工程图：
①.桥台一般构造图：立面、平面、侧面 立面：采用剖切法，表示桥台形状、长度与高度方向的位置、尺 寸和高程。 平面：采用掀开法，表达桥台各部分相对位置、形状、长度与宽 度方向尺寸。 侧面：由台前图和台后图各取一半合并而成，表达桥台各部分相 对位置、形状、长度与宽度方向尺寸。

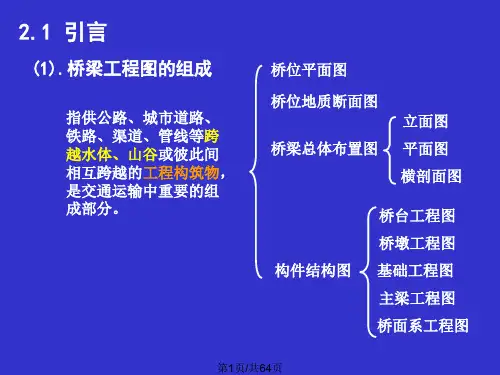

1 引言
(1).桥梁工程图的组成
指供公路、城市道路、 铁路、渠道、管线等跨 越水体、山谷或彼此间 相互跨越的工程构筑物， 是交通运输中重要的组 成部分。
桥位平面图 桥位地质断面图
桥梁总体布置图
立面图 平面图 横剖面图
构件构图
桥台工程图 桥墩工程图 基础工程图 主梁工程图 桥面系工程图
2 桥位平面图
②.钢筋结构图： 钢筋种类和样式：
钢筋数量表：
2).桥墩工程图：
①.桥墩一般构造图：立面、平面、侧面 立面：采用剖切法，表示桥墩形状、长度与高度方向的位置、尺 寸和高程。 平面：采用掀开法，表达桥墩各部分相对位置、形状、长度与宽 度方向尺寸。 侧面：表达桥墩各部分相对位置、形状、长度与宽度方向尺寸。
4 桥梁总体布置图
表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关 系、高程、主要材料用量及总技术说明和施工要点等。
(1).表示方法
1).立面图的表示：
采用全剖面图或半剖面图绘制。
上部结构：表示桥梁上部的结构形式、跨径设置、桥面高程、里程 桩号等。 下部结构：表示桥梁下部的墩台及基础的结构形式、高程、深度及 简要的河床断面水文地质情况。
2).平面图的表示：
采用分层掀开法绘制。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式，包括形状、大小和材料组成情况等。
（1）基础工程图 基础一般构造图采用剖面
图和平面图。 剖面：表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面：表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图：确定基础钢 筋的种类样式，以及各种钢筋的 位置。
（2）平面图的表示 采用分层掀开法绘制。 从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、 立柱、承台、基础等的平面布置情况和基本尺寸。
（3）横剖面图的表示 采用全剖面图绘制。 表示桥梁上部、下部结构及布置情况、桥梁宽度和高度方向的基 本尺寸。
（4）其他要素的表示 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：在图纸下方。 需要注意事项：在图纸左方或下方会标明注意事项，确定技术标 准以及部分附属结构的布置。
（2）钢筋搭接焊接。
钢筋搭接一般分为两类：绑扎连接；机械连接或焊接。轴心受拉及小 偏心受拉杆件（如桁架和拱的拉杆，墩柱主筋等），不得采用绑扎连接。 受拉钢筋d>28mm及受压钢筋d>32mm时不宜采用绑扎连接。
钢筋连接区段的长度为1.3倍搭接长度，凡搭接接头中点位于该连接 区长度内的均属于同一连接区。位于同一连接区搭接接头面积百分率， 施工中一般不允许超过50%。
钢筋数量表：列出各个编 号钢筋的型号及数量。
桩基钢筋构造图
（2）桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构，采用立面、平 面、侧面图表达。
立面：下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面：下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面：表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 （1）地质情况的表示
河床断面（原始地形断面）的基本情况。 地质钻孔：表示地下岩层分布变化情况。 （2）水文情况的表示 最高水位线、最低水位线、设计水位线等。 （3）其他要素的表示 绘图比例：1:500；1:1000；1:2000等。 图纸序号和总张数：在每张图纸的右上角或标题栏内。 标题栏：在图纸下方。
桥位地质断面图
4、桥梁总体布置图
表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关 系、高程、主要材料用量及总技术说明和施工要点等。
（1）立面图的表示 采用全剖面图或半剖面图绘制。 上部结构：表示桥梁上部的结构形式、跨径设置、桥面高程、里 程桩号等。 下部结构：表示桥梁下部的墩台及基础的结构形式、高程、深度 及简要的河床断面水文地质情况。
（2）步骤 1）先看标题栏和附注： 了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。
2）阅读总体布置图： 弄清各投影图之间的关系。 先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和 数目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况 等。 结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁 的断面形式。
3）阅读各构件结构图 先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来，了解各构件的相互位置 和装置尺寸。 最后看钢筋结构图。
7、其他
（1）防撞墙钢筋施工。
在梁板砼浇筑前，先看防撞墙图纸， 把需要预埋的钢筋按设计尺寸和位置 预埋。梁板浇筑完成后，按照设计图 纸对防撞墙测量放线，确定防撞墙位 置，并用墨线弹出钢筋位置外边线， 根据设计的尺寸和钢筋型号布置钢筋， 并按规范要求放入垫块以保证砼保护 层厚度。钢筋施工完成后按设计位置 安装模板，待验收合格后进行砼浇筑。
（4）桥面系结构图 包括人行道、栏杆、伸缩缝、桥面铺装层、路灯、标志标线等。
主梁工程图（横断面、剖面）
6、桥梁工程识图
（1）识图方法： 由桥梁总体布置图到构件结构图，由主要构件结构图到次要构件 结构图，由大轮廓图到小构件图。 读总体布置图时，以立面图为主，结合平面图和横断面图。 读构件结构图时，先一般构造图，再钢筋结构图。
（5）泄水孔安放。 在施工中需要埋置泄水孔的，可在砼浇筑前，在设计的泄水孔位置预埋 比泄水孔直径稍大的PVC管，砼施工完成后，拆除PVC管，然后可安置泄水 孔。
钢筋搭接长度：绑扎连接搭接接头不得小于35d，搭接单面焊接头不 得小于10d，搭接双面焊接头不得小于5d。
（3）钢筋符号。
钢筋的标注：
（4）横坡、纵坡设置。 在施工过程中，每个构件严格按照设计图纸中的尺寸和标高施工，在模 板上标记设计的高程位置，施工中严格控制即可实现横坡、纵坡的控制。存 在双向横坡的可在边坡处设置一条纵向标高控制钢筋加以控制。
桥梁工程识图
1、引言
（1）桥梁工程图的组成
桥梁是指公路、城市 道路等跨水体、山谷 或彼此间相互跨越的 工程构筑物，是交通 运输中重要的组成部 分。
桥位平面图ቤተ መጻሕፍቲ ባይዱ
桥位地质断面图
立面图 桥位总体布置图 平面图
横剖面图 基础工程图 桥台工程图 构件结构图 桥墩工程图 主梁工程图 桥面系工程图
2、桥位平面图
钢筋结构图：确定基础钢 筋的种类样式，以及各种钢筋的 位置。
钢筋数量表：列出各个编 号钢筋的型号及数量。
（3）主梁工程图 采用横断面、平面、剖面图表达。 横断面图：表示桥梁形状、宽度与高度方向的位置、尺寸。 平面：表达主梁各部分相对位置、形状、长度与宽度方向的尺寸。 剖面：表达主梁各部分相对位置、形状、长度与高度方向尺寸。 钢筋结构图：确定基础钢筋的种类样式，以及各种钢筋的位置。 钢筋数量表：列出各个编号钢筋的型号及数量。 预应力钢筋图：表示全桥预应力管道位置、走向、长度以及预应 力钢筋大小、数量、张拉要求等。
表示桥梁在整个路线中的地理位置。 （1）桥位的表示
