剪力墙模板安装施工工艺及施工方法
本工程剪力墙厚度200～400mm，剪力墙墙模板采用15厚覆膜木模板，密肋50×100木方、φ48双钢管、山型卡、穿墙螺栓加固，地下室外墙采用止水螺栓，其他部位采用普通φ14穿墙螺栓，穿墙螺栓间距600mm，梅花形布置。
1、工艺流程
找平放线→门窗洞口支模→安装内墙模板及外墙模→安装外墙内侧模板→加固调整→浇筑混凝土→拆模。
2、墙体模板安装施工方法
(1)依据图纸尺寸弹出墙边线并根据支模需用弹出墙两侧的模板控制线，控制线距墙边线300mm。
(2)安装墙体模板前，先安装定型门窗洞口模板，并依据图纸调整好位置及水平标高。
(3)模板安装就位先安装外墙模板，后内墙模板的顺序进行，且外墙外侧模板要从外墙中部开始就位，就位后的墙两侧模板其穿墙螺栓孔的平直且相对贯通。
(4)先完成第一步单块就位组拼模板，安装内楞与模板肋用钩头螺栓紧固，然后放入对拉穿墙螺栓，再安装另一侧模板固定。
(5)当安装地下室外墙模板时，外墙模板组装就位后先将焊有止水环的穿墙螺栓穿入，螺栓间距为横向700mm，竖向600mm。
内墙套上同墙厚的塑料套管，在安装另一侧模板。48钢管做横竖肋加固。
(6)模板组装到位后要及时进行调整校正就位，边校正边安装各种连接件及临时支撑。
两侧模板穿墙螺栓孔对应安装，保证穿墙螺栓与墙模保持垂直，校对模板垂直平整后，拧紧穿墙螺栓。
(7)模板安装完毕后，用48钢管斜支撑紧固，在墙体上、中、下设三道钢管斜支撑，支档在预埋的地锚上，斜支撑与地面夹角不超过45度。
(8)墙内放置模板定位筋，上中下共设置三道。

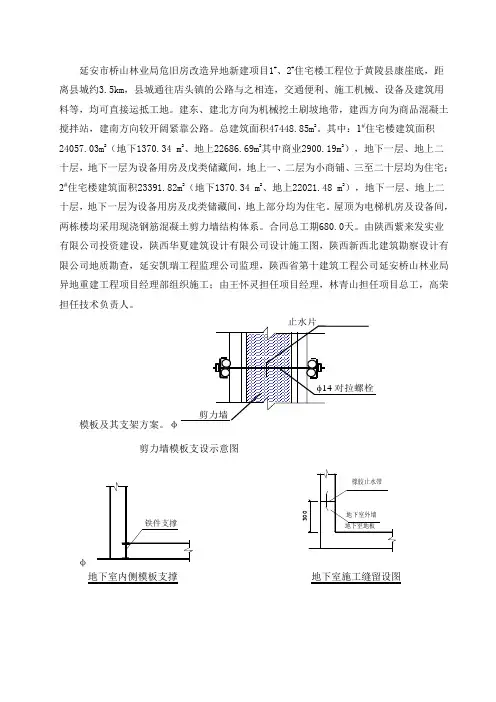

延安市桥山林业局危旧房改造异地新建项目1#、2#住宅楼工程位于黄陵县康崖底，距离县城约3.5km，县城通往店头镇的公路与之相连，交通便利、施工机械、设备及建筑用料等，均可直接运抵工地。建东、建北方向为机械挖土刷坡地带，建西方向为商品混凝土搅拌站，建南方向较开阔紧靠公路。总建筑面积47448.85m2。其中：1#住宅楼建筑面积24057.03m2（地下1370.34 m2、地上22686.69m2其中商业2900.19m2），地下一层、地上二十层，地下一层为设备用房及戊类储藏间，地上一、二层为小商铺、三至二十层均为住宅；2#住宅楼建筑面积23391.82m2（地下1370.34 m2、地上22021.48 m2），地下一层、地上二十层，地下一层为设备用房及戊类储藏间，地上部分均为住宅。屋顶为电梯机房及设备间，两栋楼均采用现浇钢筋混凝土剪力墙结构体系。合同总工期680.0天。由陕西紫来发实业有限公司投资建设，陕西华夏建筑设计有限公司设计施工图，陕西新西北建筑勘察设计有限公司地质勘查，延安凯瑞工程监理公司监理，陕西省第十建筑工程公司延安桥山林业局异地重建工程项目经理部组织施工；由王怀灵担任项目经理，林青山担任项目总工，高荣担任技术负责人。
模板及其支架方案。φ 止水片
14对拉螺栓
剪力墙
地下室外墙支模图
剪力墙模板支设示意图
φ铁件支撑 橡胶止水带地下室外墙地下室地板300
地下室内侧模板支撑 地下室施工缝留设图
φ
面板计算简图
面板截面的最大应力计算值 σ =13.438N/mm2 小于面板截面的抗弯强度设计值
[f]=14.839N/mm2，满足要求！

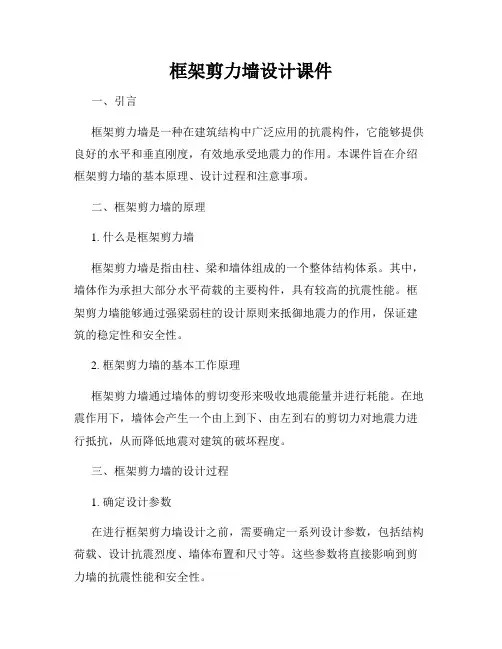

框架剪力墙设计课件
一、引言
框架剪力墙是一种在建筑结构中广泛应用的抗震构件，它能够提供良好的水平和垂直刚度，有效地承受地震力的作用。本课件旨在介绍框架剪力墙的基本原理、设计过程和注意事项。
二、框架剪力墙的原理
1. 什么是框架剪力墙
框架剪力墙是指由柱、梁和墙体组成的一个整体结构体系。其中，墙体作为承担大部分水平荷载的主要构件，具有较高的抗震性能。框架剪力墙能够通过强梁弱柱的设计原则来抵御地震力的作用，保证建筑的稳定性和安全性。
2. 框架剪力墙的基本工作原理
框架剪力墙通过墙体的剪切变形来吸收地震能量并进行耗能。在地震作用下，墙体会产生一个由上到下、由左到右的剪切力对地震力进行抵抗，从而降低地震对建筑的破坏程度。
三、框架剪力墙的设计过程
1. 确定设计参数
在进行框架剪力墙设计之前，需要确定一系列设计参数，包括结构荷载、设计抗震烈度、墙体布置和尺寸等。这些参数将直接影响到剪力墙的抗震性能和安全性。 2. 校核墙体剪力
校核墙体剪力是框架剪力墙设计的关键步骤之一。根据结构荷载和地震力的作用，需计算墙体的最大剪力，并与墙体的抗剪承载力进行比较，确保墙体在地震作用下不产生破坏。
3. 考虑开口和负载的影响
在框架剪力墙的设计中，还需要考虑开口和负载对墙体性能的影响。开口会导致墙体强度降低，因此需进行合理的加固设计。同时，负载的作用也会加剧墙体的应力，因此需要考虑负载对墙体产生的影响，并进行相应的校核。
四、框架剪力墙设计的注意事项
1. 墙体布局合理
在框架剪力墙的设计过程中，需要合理布置墙体，确保墙体在平面布置上满足设计要求。墙体之间的间距和墙柱连接处的细节设计都需要考虑到结构的整体性和稳定性。
2. 强度和刚度协调
在框架剪力墙的设计中，需要协调墙体的强度和刚度。强度过高会导致结构刚度过刚，而刚度过高则会增加地震力的作用。因此，需要在设计过程中找到合适的平衡点，确保墙体在地震作用下能够承受荷载并保持结构的稳定。

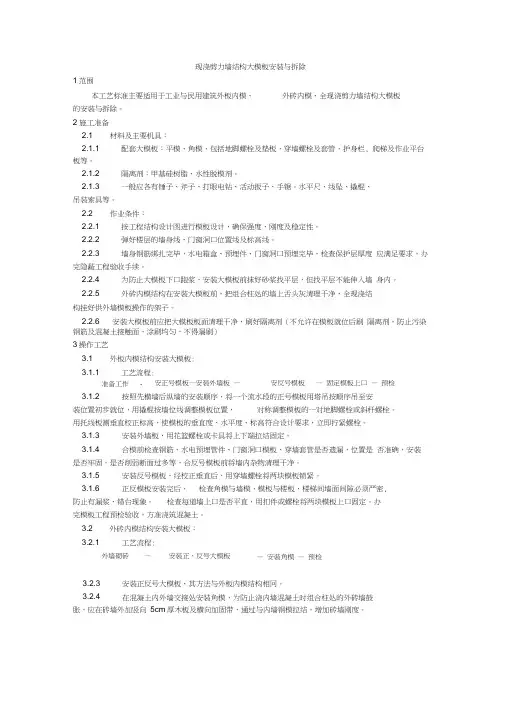

现浇剪力墙结构大模板安装与拆除
1范围
本工艺标准主要适用于工业与民用建筑外板内模、 外砖内模、全现浇剪力墙结构大模板
的安装与拆除。
2 施工准备
2.1 材料及主要机具：
2.1.1 配套大模板：平模、角模，包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏, 爬梯及作业平台板等。
2.1.2 隔离剂：甲基硅树脂、水性脱模剂。
2.1.3 一般应各有锤子、斧子、打眼电钻、活动扳子、手锯。水平尺、线坠、撬棍、
吊装索具等。
2.2 作业条件：
2.2.1 按工程结构设计图进行模板设计，确保强度、刚度及稳定性。
2.2.2 弹好楼层的墙身线、门窗洞口位置线及标高线。
2.2.3 墙身钢筋绑扎完毕，水电箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度 应满足要求，办完隐蔽工程验收手续。
2.2.4 为防止大模板下口跑浆，安装大模板前抹好砂浆找平层，但找平层不能伸入墙 身内。
2.2.5 外砖内模结构在安装大模板前，把组合柱处的墙上舌头灰清理干净，全现浇结
构挂好供外墙模板操作的架子。
2.2.6 安装大模板前应把大模板板面清理干净，刷好隔离剂（不允许在模板就位后刷 隔离剂，防止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）
3操作工艺
3.1 外板内模结构安装大模板:
3.1.1 工艺流程:
3.1.2 按照先横墙后纵墙的安装顺序，将一个流水段的正号模板用塔吊按顺序吊至安
装位置初步就位，用撬棍按墙位线调整模板位置， 对称调整模板的一对地脚螺栓或斜杆螺栓。
用托线板测垂直校正标高，使模板的垂直度、水平度、标高符合设计要求，立即拧紧螺栓。
3.1.3 安装外墙板，用花篮螺栓或卡具将上下端拉结固定。
3.1.4 合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管是否遗漏，位置是 否准确，安装是否牢固，是否削弱断面过多等，合反号模板前将墙内杂物清理干净。
3.1.5 安装反号模板，经校正垂直后，用穿墙螺栓将两块模板锁紧。
