《剪力墙结构》ppt课件contents •剪力墙结构基本概念与特点•剪力墙结构设计原理•剪力墙构造要求及细节处理•剪力墙结构施工方法与技巧•剪力墙结构在工程中应用实例•剪力墙结构发展趋势及挑战目录剪力墙结构基本概念01与特点定义及作用定义剪力墙又称抗风墙、抗震墙或结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏。
作用承担全部水平荷载和竖向荷载，并将这些荷载传递到基础。
1 2 3钢筋混凝土剪力墙、钢板剪力墙、型钢混凝土剪力墙。
按结构材料划分整体墙、小开口整体墙、联肢墙、壁式框架。
按结构形式划分短肢剪力墙、一般剪力墙。
按墙肢高度与厚度比划分结构形式与分类优点刚度大，整体性好，用钢量较省。
侧向变形小，承载力高，适用于建造较高的建筑物。
由于自重大，基础费用较高。
局限性结构自重较大，且延性较差。
01不宜用于高大地震烈度地区的建筑。
02由于墙体较多，不易布置面积较大的房间。
剪力墙结构设计原理02通过楼板将水平荷载传递给剪力墙，再由剪力墙将荷载传递至基础。
水平荷载传递竖向荷载传递荷载分配原则通过楼板和梁将竖向荷载传递给剪力墙和框架柱，最终传递至基础。
按照刚度分配原则，将水平荷载在各片剪力墙之间进行分配。
030201荷载传递机制基于弹性力学理论，采用有限元或有限差分等方法进行分析。
弹性方法考虑材料非线性，采用塑性铰模型或弹塑性分析方法。
塑性方法基于工程经验，采用等效刚度法、连续化方法等简化分析方法。
简化方法内力分析方法变形控制要求层间位移角限值保证结构在正常使用极限状态下的层间位移角满足规范要求。
顶点位移限值控制结构在罕遇地震作用下的顶点位移，避免结构倒塌。
舒适度要求控制结构在风荷载或地震作用下的加速度和速度，满足人体舒适度要求。
剪力墙构造要求及细03节处理墙体厚度与高度限制墙体厚度根据抗震设防烈度、结构类型以及墙体所在位置确定。
一般来说，一、二级抗震等级的剪力墙底部加强部位不应小于200mm，其他部位不应小于160mm。
剪力墙教学(课堂PPT)contents •剪力墙基本概念与分类•剪力墙构造要求与细节处理•剪力墙受力性能分析•剪力墙设计方法与步骤•剪力墙施工工艺流程与质量控制•剪力墙结构体系发展趋势探讨目录剪力墙又称抗风墙、抗震墙或结构墙，主要用于承受风荷载或地震作用引起的水平荷载，防止结构剪切破坏。
定义在高层建筑中，剪力墙与框架共同工作，抵抗风荷载和地震作用。
承担水平荷载通过合理布置剪力墙，可以提高结构的整体刚度，减小位移。
提高结构刚度剪力墙能够控制结构在荷载作用下的裂缝开展，保证结构的整体性。
控制裂缝开展定义及作用整体墙没有门窗洞口或只有少量很小的洞口时，可以忽略洞口的存在，这种剪力墙即为整体剪力墙，简称整体墙。
小开口整体墙门窗洞口尺寸比整体墙要大一些，此时墙肢中已出现局部弯矩，这种墙称为小开口整体墙。
联肢墙剪力墙上洞口开得更大，或成列布置，使剪力墙刚度发生较大的变化，由于墙肢的宽度明显减小，且连梁刚度比墙肢刚度大得多，中间洞口处的连梁可近似看成一根连续的梁，而原剪力墙已类似一个个单独墙肢，这种剪力墙称为联肢墙。
壁式框架当剪力墙开洞过大时，整个剪力墙的受力相当于通过洞口之间的连梁和洞口两侧的墙肢传递给两侧柱子的荷载。
此时，剪力墙的受力特点已从受剪为主转变为以弯矩为主，连梁起着类似框架梁的作用，而墙肢相当于框架柱的作用，整个结构类似于框架结构受力特点。
这种结构称为壁式框架。
由于剪力墙的截面高度较大，其刚度通常比框架柱大得多。
刚度大延性好耗能能力强通过合理设计，可以使剪力墙具有良好的延性性能，从而在地震等灾害下保持较好的整体性。
在地震作用下，剪力墙能够通过塑性变形吸收和耗散地震能量。
030201高层建筑高层建筑中由于水平荷载较大，需要设置较多的剪力墙以抵抗风荷载和地震作用。
大跨度结构对于跨度较大的结构，如体育馆、展览馆等公共建筑，通过设置剪力墙可以提高结构的整体刚度和稳定性。
•特殊要求的工业厂房：对于某些有特殊要求的工业厂房，如需要承受较大水平荷载或需要控制结构变形的厂房，也可以采用剪力墙结构。

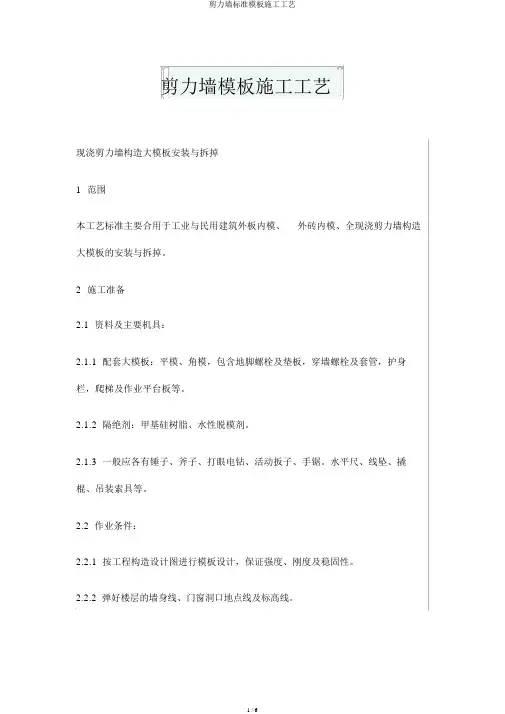

剪力墙模板施工工艺现浇剪力墙构造大模板安装与拆掉1范围本工艺标准主要合用于工业与民用建筑外板内模、外砖内模、全现浇剪力墙构造大模板的安装与拆掉。
2施工准备2.1 资料及主要机具：2.1.1 配套大模板：平模、角模，包含地脚螺栓及垫板，穿墙螺栓及套管，护身栏，爬梯及作业平台板等。
2.1.2 隔绝剂：甲基硅树脂、水性脱模剂。
2.1.3 一般应各有锤子、斧子、打眼电钻、活动扳子、手锯。
水平尺、线坠、撬棍、吊装索具等。
2.2 作业条件：2.2.1 按工程构造设计图进行模板设计，保证强度、刚度及稳固性。
2.2.2 弹好楼层的墙身线、门窗洞口地点线及标高线。
2.2.3 墙身钢筋绑扎完成，水电箱盒、预埋件、门窗洞口预埋完成，检查保护层厚度应知足要求，办完隐蔽工程查罢手续。
2.2.4 为防备大模板下口跑浆，安装大模板前抹好沙浆找平层，但找平层不可以伸入墙身内。
2.2.5 外砖内模构造在安装大模板前，把组合柱处的墙上舌头灰清理洁净，全现浇构造挂好供外墙模板操作的架子。
2.2.6 安装大模板前应把大模板板面清理洁净，刷好隔绝剂（不同意在模板就位后刷隔绝剂，防备污染钢筋及混凝土接触面，涂刷平均，不得漏刷）。
3操作工艺3.1 外板内模构造安装大模板：3.1.2 依据先横墙后纵墙的安装次序，将一个流水段的正号模板用塔吊按次序吊至安装地点初步就位，用撬棍按墙位线调整模板地点，对称调整模板的一对地脚螺栓或斜杆螺栓。
用托线板测垂直校订标高，使模板的垂直度、水平度、标高符合设计要求，立刻拧紧螺栓。
3.1.3 安装外墙板，用花篮螺栓或卡具将上下端拉结固定。
3.1.4 合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管能否遗漏，位置能否正确，安装能否坚固，能否削弱断面过多等，合反号模板前将墙内杂物清理洁净。
3.1.5 安装反号模板，经校订垂直后，用穿墙螺栓将两块模板锁紧。
3.1.6 正反模板安装完后，检查角模与墙模，模板与楼板，楼梯间墙面空隙一定严实，防备有漏浆、错台现象。
