实验一 以太网帧格式分析

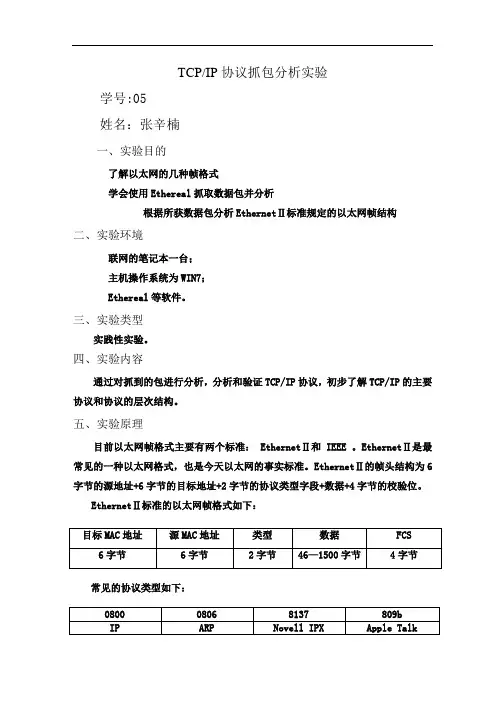

TCP/IP协议抓包分析实验学号:05姓名：张辛楠一、实验目的了解以太网的几种帧格式学会使用Ethereal抓取数据包并分析根据所获数据包分析EthernetⅡ标准规定的以太网帧结构二、实验环境联网的笔记本一台；主机操作系统为WIN7；Ethereal等软件。

三、实验类型实践性实验。

四、实验内容通过对抓到的包进行分析，分析和验证TCP/IP协议，初步了解TCP/IP的主要协议和协议的层次结构。

五、实验原理目前以太网帧格式主要有两个标准：EthernetⅡ和IEEE 。

Eth ernetⅡ是最常见的一种以太网格式，也是今天以太网的事实标准。

EthernetⅡ的帧头结构为6字节的源地址+6字节的目标地址+2字节的协议类型字段+数据+4字节的校验位。

EthernetⅡ标准的以太网帧格式如下：目标MAC地址源MAC地址类型数据FCS 6字节6字节2字节46—1500字节4字节常见的协议类型如下：080008068137809bIP ARP Novell IPX Apple Talk六、实验步骤1、运行Ethereal，安装Ethereal协议分析程序。

2、运行协议分析软件Ethereal，打开捕获窗口进行数据捕获。

3、抓包，进行帧格式分析。

七、实验结果与分析TCP包版本号：IPV4 头长度：20bytes服务类型：0x00（DSCP0x00:defult;ECN：0x00）总长度:48标识：0x6c32(27698) 标志：0x02 片偏移：0生存时间：49 上层协议标识：TCP（0x06）头部校验和：0x94f0[correct] 源IP地址：目标IP地址：版本号：IPV4 头长度：20bytes 服务类型：0x00（DSCP0x00:defult;ECN：0x00）总长度：64标识：0x6c3e(27710) 标志：0x00 片偏移：0生存时间：1 上层协议标识：UDP（0x11）头部校验和：0x0000[incorrect,should be 0x5eda(maybe caused by “IP checksumoffload”)]源IP地址：目标IP地址：。

实验一以太网链路层帧格式分析【实验目的】1、分析 Ethernet II标准的MAC层帧结构;2、了解 IEEE 802.3 标准规定的 MAC 层帧结构;3、掌握网络协议分析仪的基本使用方法;4、掌握协议数据发生器的基本使用方法。

【实验学时】4学时【实验环境】本实验需要2台试验主机,在主机A上安装锐捷协议分析教学系统,使用其中的协议数据发生器对数据帧进行编辑发送,在主机B上安装锐捷协议分析教学系统,使用其中的网络协议分析仪对数据帧进行捕获分析,以此增强对数据链路层的理解和对以太网数据帧的理解。

实验拓扑如图2- 4所示:图2- 4 实验拓扑图【实验内容】1、学习协议数据发生器的各个组成部分及其功能;2、学习网络协议分析仪的各个组成部分及其功能;3、学会使用协议数据发生器编辑以太网帧;4、学会分析数据帧的MAC首部和LLC首部的内容;5、理解MAC地址的作用;6、理解MAC首部中的长度/类型字段的功能;7、学会观察并分析数据帧中的各个字段内容。

【实验流程】图2- 5 实验流程图【实验原理】目前,最常见的局域网是以太网。

以太网的帧结构如图2- 6所示: 目的地址DMAC 源地址SMAC帧类型/长度TYPE/LEN数据DATA帧校验FCS 图2- 6 以太网帧结构名字段的含义:z目的地址:6个字节的目的物理地址,标识帧的接收结点。

z源地址:6个字节的源物理地址,标识帧的发送结点。

z帧类型/长度(TYPE/LEN:该字段的值大于或等于0x0600时,表示上层数据使用的协议类型。

例如0x0806表示ARP请求或应答,0x0600表示IP协议。

该字段的值小于0x0600时表示以太网用户数据的长度字段,上层携带LLC PDU。

z数据字段:这是一个可变长度字段,用于携带上层传下来的数据。

z帧校验FCS:以太网采用32位CRC冗余校验。

校验范围是目的地址、源地址、长度/类型、数据字段。

当以太网数据帧的长度/类型字段的值小于0x0600时,说明数据字段携带的是LLC PDU。

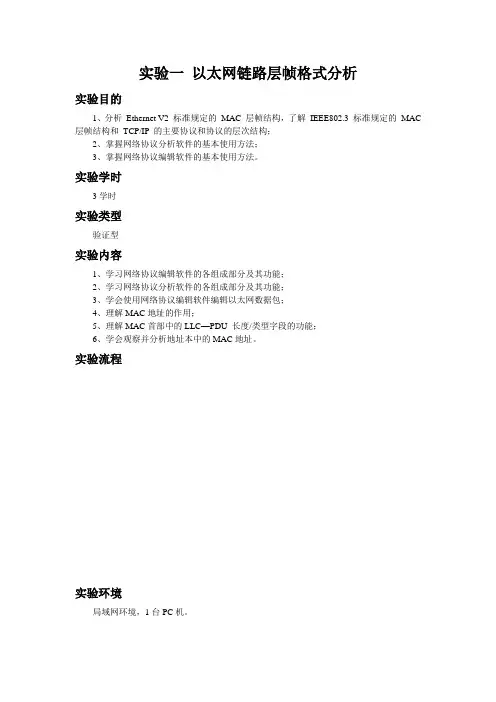

实验一以太网链路层帧格式分析实验目的1、分析Ethernet V2 标准规定的MAC 层帧结构，了解IEEE802.3 标准规定的MAC 层帧结构和TCP/IP 的主要协议和协议的层次结构；2、掌握网络协议分析软件的基本使用方法；3、掌握网络协议编辑软件的基本使用方法。

实验学时3学时实验类型验证型实验内容1、学习网络协议编辑软件的各组成部分及其功能；2、学习网络协议分析软件的各组成部分及其功能；3、学会使用网络协议编辑软件编辑以太网数据包；4、理解MAC地址的作用；5、理解MAC首部中的LLC—PDU 长度/类型字段的功能；6、学会观察并分析地址本中的MAC地址。

实验流程实验环境局域网环境，1台PC机。

实验原理详见《计算机网络》教材（P79和P92）或相关书籍，然后进行说明阐述实验步骤步骤1：运行ipconfig命令1、在Windows的命令提示符界面中输入命令：ipconfig /all，会显示本机的网络信息：2、观察运行结果，获得本机的以太网地址。

步骤2：编辑LLC信息帧并发送1、在主机A，打开协议编辑软件，在工具栏选择“添加”，会弹出“协议模版”的对话框，如图所示，在“选择生成的网络包”下拉列表中选择“LLC协议模版”，建立一个LLC帧；添加一个数据包2、在“协议模版”对话框中点击“确定”按钮后，会出现新建立的数据帧，此时在协议编辑软件的各部分会显示出该帧的信息。

如图所示：新建的LLC帧数据包列表区中显示：新帧的序号(为0)、概要信息；协议树中显示以太网MAC层协议；数据包编辑区中显示新帧各字段的默认值；十六进制显示区中显示新帧对应的十六进制信息。

3、编辑LLC帧在数据包编辑区中编辑该帧；具体步骤为：编辑LLC帧填写“目的物理地址”字段；方法一：手工填写。

方法二：选择”地址本”中主机B的IP地址，确定后即可填入主机B的MAC地址；填写“源物理地址”字段，方法同上，此处为了提示这是一个在协议编辑软件中编辑的帧，填入一个不存在的源物理地址；注意：协议编辑软件可以编辑本机发送的MAC帧，也可以编辑另一台主机发送MAC 帧，所以，源物理地址字段可以填写本机MAC地址，也可以填写其他主机的物理地址。

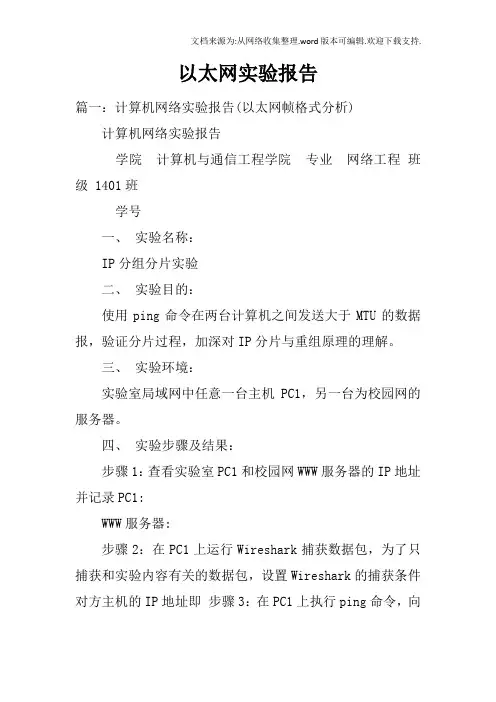

以太网实验报告篇一：计算机网络实验报告(以太网帧格式分析) 计算机网络实验报告学院计算机与通信工程学院专业网络工程班级 1401班学号一、实验名称：IP分组分片实验二、实验目的：使用ping命令在两台计算机之间发送大于MTU的数据报，验证分片过程，加深对IP分片与重组原理的理解。
