测井数据采集质量控制 质量

测井工程监督及资料验收实施细则一、引言测井工程监督及资料验收实施细则是为了确保测井工程的质量，规范测井资料的验收，健全监督机制，保证监督工作的有效进行而制定的。

二、监督责任1. 监督单位应明确测井工程的质量监督责任，指定专人负责监督工作。

2. 监督单位应建立监督记录，记录监督过程中的情况、问题和整改情况。

3. 监督单位应及时报告监督情况，并对存在的问题提出具体整改措施。

三、监督程序1. 测井工程施工前的监督3.1 监督单位应对测井工程施工单位的资质进行审核，确保其具备进行测井工作的能力和经验。

3.2 监督单位应对测井工程施工单位的测井设备进行检查，确保设备的合法、完好、有效。

3.3 监督单位应对测井工程施工单位的测井人员进行资质审核，确保其具备相关的证书和经验。

2. 测井工程施工中的监督3.4 监督单位应定期进行现场监督，确保施工的安全和质量。

3.5 监督单位应对施工过程中的操作进行检查，确保施工符合相关的标准和规范。

3.6 监督单位应对测井数据的采集进行抽查，确保数据的准确性和完整性。

3.7 监督单位应解决测井施工过程中的问题，并及时进行整改。

3. 测井资料验收3.8 监督单位应按照相关规定对测井资料进行验收，确保资料的合规和完整。

3.9 监督单位应对测井资料进行审核，确认测井工程的质量和成果。

3.10 监督单位应制定详细的资料验收标准和程序，确保验收工作的规范和有效。

四、监督结果与整改1. 监督结果4.1 监督单位应对测井工程的施工和资料进行评估，形成监督结果报告。

4.2 监督结果报告应包括对施工质量、资料合规性和问题整改情况进行总结分析。

4.3 监督单位应将监督结果报告送达施工单位，并告知存在的问题和整改要求。

2. 整改措施4.4 施工单位应根据监督结果报告中的问题和整改要求，及时制定整改措施。

4.5 施工单位应将整改措施落实到施工和资料整理工作中，并在规定时间内进行整改。

4.6 监督单位应对整改措施进行跟踪和检查，确保整改工作的有效进行。

I CSAMK-2000测井过程质量控制及采集资料质量要求大庆钻探工程测井一公司 发布Q/SYQ/SY-WL XXXX—2009前言本标准由大庆钻探工程公司测井一公司标准化技术委员会提出并归口。

本标准起草单位：大庆钻探工程公司测井一公司四分公司。

本标准主要起草人：苏明飞。

IQ/SY-WL XXXX—2009 AMK-2000测井过程质量控制及采集资料质量要求1 范围本标准规定了AMK-2000测井仪数据采集、现场资料质量的控制。

本标准适用于AMK-2000测井仪现场操作、资料采集过程的质量控制和监督。

2 测井过程质量控制2.1 仪器检查2.1.1 仪器连接顺序为电缆头、转换短接、MAK-9、SDGT,检查仪器连接是否正确。

2.1.2 给仪器供电，通讯噪声干扰参数kb29的值应为0，证明仪器通信状态良好。

2.1.3 电压监控参数U(SGDT)、VS(MAK-9)的值应保持在50±2V。

2.1.4 仪器温度参数T(SGDT)、TS(MAK-9)的值应保持一致。

2.1.5 Acoustics窗口波形显示正确，加入外来人为干扰（例如：勾头划接收探头）时，波形变化明显。

2.1.6 用GAMMA包布在接收探头位置移动时，Bz1至Bz8八道密度数值和Mz套管壁厚数值有明显变化。

2.2 参数设置2.2.1 将仪器下放到自由套管内，选择Hand of tool内的Gain参数数值为2，然后调解Acoustics 内Gain值，使接收波列W1的第一个正峰幅度值为6553 600。

在测井过程中，Gain值应保持不变。

2.2.2 测井采集数据开始时，弹出来的测量方向窗口为UP。

2.3 资料现场质量控制2.3.1 声波变密度曲线无干扰。

2.3.2 Bz1至Bz8八道密度数值在水泥胶接较好井段变化趋势应一致，自由套管井段应比水泥胶接好井段的密度数值要高，且曲线形态比较分散。

2.3.3 Mz套管壁厚数值在套管接箍处有明显变化，同时Mz套管壁厚数值曲线和Bz1至Bz8八道密度数值曲线有良好的对应性。

测井质量工作总结
测井是石油勘探开发中的重要工作环节，其质量直接影响到勘探开发的效率和
成本。

在过去的一段时间里，我们团队在测井质量工作上取得了一定的成绩，现在我将对这段时间的工作进行总结和反思。

首先，我们在测井仪器的选择上进行了严格的筛选和测试，确保了仪器的准确
性和稳定性。

同时，我们加强了对测井人员的培训和考核，提高了他们的专业水平和责任意识。

这些举措在一定程度上提高了测井数据的可靠性和准确性。

其次，我们加强了与其他部门的沟通和协作，及时获取井下情况和地质信息，
为测井工作提供了更加准确的依据。

同时，我们也加强了对现场作业的监督和检查，确保了测井数据的真实性和完整性。

然而，我们也发现了一些问题和不足。

例如，有些测井数据在后期处理中出现
了错误，导致了一些误判和错误决策。

同时，有些测井人员在作业中存在马虎和粗心的情况，导致了一些数据的丢失和错误。

因此，我们在今后的工作中需要加强对测井数据的质量控制和管理，建立完善
的数据采集和处理流程，确保数据的真实性和准确性。

同时，我们也需要加强对测井人员的培训和考核，提高他们的工作质量和责任意识。

总的来说，测井质量工作是一个需要不断改进和提高的过程，我们将继续努力，不断完善我们的工作流程和管理制度，为勘探开发工作提供更加可靠和准确的数据支持。

地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。

地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。

二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。

2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。

2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。

2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。

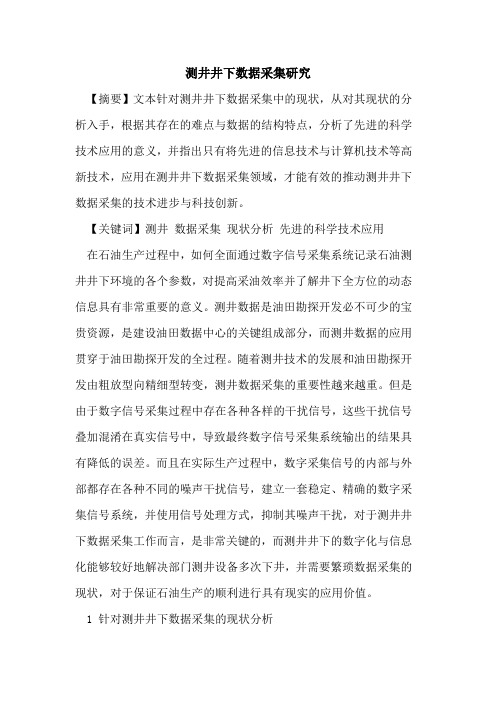

测井井下数据采集研究【摘要】文本针对测井井下数据采集中的现状，从对其现状的分析入手，根据其存在的难点与数据的结构特点，分析了先进的科学技术应用的意义，并指出只有将先进的信息技术与计算机技术等高新技术，应用在测井井下数据采集领域，才能有效的推动测井井下数据采集的技术进步与科技创新。

【关键词】测井数据采集现状分析先进的科学技术应用在石油生产过程中，如何全面通过数字信号采集系统记录石油测井井下环境的各个参数，对提高采油效率并了解井下全方位的动态信息具有非常重要的意义。

测井数据是油田勘探开发必不可少的宝贵资源，是建设油田数据中心的关键组成部分，而测井数据的应用贯穿于油田勘探开发的全过程。

随着测井技术的发展和油田勘探开发由粗放型向精细型转变，测井数据采集的重要性越来越重。

但是由于数字信号采集过程中存在各种各样的干扰信号，这些干扰信号叠加混淆在真实信号中，导致最终数字信号采集系统输出的结果具有降低的误差。

而且在实际生产过程中，数字采集信号的内部与外部都存在各种不同的噪声干扰信号，建立一套稳定、精确的数字采集信号系统，并使用信号处理方式，抑制其噪声干扰，对于测井井下数据采集工作而言，是非常关键的，而测井井下的数字化与信息化能够较好地解决部门测井设备多次下井，并需要繁琐数据采集的现状，对于保证石油生产的顺利进行具有现实的应用价值。

1 针对测井井下数据采集的现状分析在石油勘探、开采以及后续的生产过程中，油井的测试工作贯穿始终，而测井的目的就是判断油井的静态与动态状态，从而指导石油的生产，所以测井对于石油生产具有非常重大的意义。

测井的数据采集工作重要包括信号的获取、信号的传输以及信号的采集，在这个工作基础上，相关技术人员才能对这些数据进行分析，从而了解到井下中的相关参数。

一般而言，测井就是采用专门的测量仪器，采集地球物理参数，并利用地球物理方法分析井下流体的运动状况、井身的结构情况以及产油层物理地质状态的变化。

在早期的石油勘探活动中，一般通过裸眼的方式进行探测。

测井工程管理制度我们需要明确测井工程管理制度的核心目标，即确保测井作业的安全、高效以及数据的准确性。

为此，制度中应包含以下几个关键部分：一、组织结构与职责分配制度需明确设立专门的测井工程管理部门，并细化各级人员的岗位职责。

从项目经理到现场操作工，每个岗位的职责要明确划分，确保责任到人。

二、作业流程规范详细规定测井作业的各个流程步骤，包括前期准备、现场施工、数据处理、报告编制等。

每一步骤都应有明确的操作规程和质量标准，以减少人为错误，提升作业效率。

三、设备管理与维护设备是测井工程的重要组成部分，制度中应包含设备的选型、采购、日常维护及定期检修等内容。

确保设备的正常运行是保障测井数据准确性的前提。

四、安全环保要求安全是测井工程的生命线。

管理制度必须严格规定安全生产的各项措施，包括但不限于作业人员的安全培训、应急预案的制定、危险品的管理等。

同时，还需符合环保要求，减少作业对环境的影响。

五、质量控制与监督建立一套完善的质量控制体系，对测井数据进行严格的审核与校验。

同时，引入第三方监督机制，确保数据的客观性和真实性。

六、信息管理与技术支持随着信息技术的发展，数字化管理已成为提高效率的关键。

制度中应包含信息化建设的要求，如数据采集、存储、处理和传输的标准流程。

同时，加强技术支持，提高解决复杂问题的能力。

七、培训与发展人才是测井工程的核心资源。

制度应当强调对员工的持续培训，提升个人技能，鼓励创新思维，促进团队的整体发展。

八、考核与激励机制通过设定合理的考核指标，对员工的工作绩效进行评价。

结合激励机制，激发员工的积极性和创造性，形成良性的竞争环境。

5 测井原始资料质量控制测井原始数据采集质量,是测井解释工作的基础。

质量监控,是测井现场作业的核心，控制标准参见“测井原始资料质量要求（SY/T5132-1997）”。

5.1 测井原始资料的一般要求5。

1.1 图头每张测井原图要有规格化的图头格式,规定的各项图头数据必须填写齐全、准确。

5。

1.2 刻度各曲线的主刻度、测前、测后刻度记录齐全准确，误差不超过规定标准。

5。

1。

3 原始图图面整洁，曲线或图象清晰、完整。

曲线布局合理，交叉处清晰可辨。

曲线数值应与已知岩性地层的特征一致，同一地层各种测量曲线的变化应有良好的一致性.不得出现与井下条件无关的零值、负值和抖跳等畸变。

各种测井曲线一般应从井底遇阻位置开始测量,遇阻曲线稳定、光滑（不包括放射性测井）。

因仪器连接方式或井底沉砂等造成的缺测井段应少于15米。

进套管鞋以后至少测30米以上曲线（不能在套管中测量的仪器除外)，并保证自然伽玛曲线出现明显变化.原始图上必须同时记录电缆张力、测速和深度记号。

5。

1。

4 重复测量各种测井曲线必须首先在测井井段上部变化明显处测量不少于50米的重复测量曲线.与测井主曲线相比较，曲线变化趋势要一致，在井况理想情况下,误差不得超过规定误差。

重复曲线测量值的相对误差按下式计算：式中： A—主曲线测量值；B—重复曲线测量值;X—测量值相对误差。

测井过程中若出现特殊显示或与井下条件无关的异常,应立即重复测量，重复测量井段不少于50米.5.1。

5 测井速度各种测井仪的测井速度要均匀,不超过规定的速度值，几种测井仪器组合测量时，应采用最低测井仪器的测速。

明记录必须记录测速曲线，数字记录必须记录测速数据。

5.1。

6 数字记录数字记录与明记录必须一致,测井队在离开井场前应仔细检查，若发现数字记录与明记录不一致，应进行补测或重测。

原始数字记录标签内容应填写齐全，并贴于软盘或磁带上。

标签内容包括井号、井段、测量日期、测量单位、文件号，曲线名称等.编辑带应按目前资料处理中心能够识别的版本拷贝。

油田测井数据的采集与处理作者：李彬来源：《中国石油和化工标准与质量》2013年第16期【摘要】本文对油田测井数据的采集与处理重要性进行简单描述并提出地层微电阻率扫描测井数据采集与处理系统的方法，其中给出详细的数据模型与实现的方法。

【关键词】油田测井数据采集数据处理地层微电阻率扫描法1 概论井周微电阻率扫描成像技术起源于美国，是世上一种比较先进的测量技术，它突破过去传统的测量方式，只能获取井眼周向和井上的信息这种弱点，使用成像测井技术对井下使用阵列传感器扫描测量或者旋转测量，得到井内大量地层信息，在得到信息后对井壁地层进行分析，了解地层细微变化和储层性能，这让高含水油田开发的性能有很大的提升。

随着石油勘近代一发，大量石油被开采，要想探明石油资源的难度变得越来越大，需要采集的信息也越来越大，地层微电阻率扫描测井（以下简称MFS）技术在石油勘探开采中起到集大的作用，发展这项技术，对石油开采有集重要的意义。

2 FMS技术的系统设计2.1 指标与要求FMS技术可以在地下温度极高的地方进行倾角、快扫、慢扫三种方式进行测量，它有以下的指标数据（表1）：2.2 系统设计FMS的技术，要求弱信号采集模块总共有144个通道电扣信号，分6极板，每个极版24个电扣，极板输出的电扣信息通过AD转换数字化，经过DSP对数字相敏松江后把数据发送至主控板，主近代板将传输过来参数存进数据帧相应的位置，在收到遥传的数据请求帧后数据帧经过CAN总线发到遥传短节，再通过主控板DSP完成数据采集与处理系统的CAN通信，实现仪器与高速遥测通信。

3 MFS技术的采集数据采集部份是由可编程增益、A/D驱动、A/D转换器组成，ADC使用AD公司的AD7671，这套芯片使用SAR结构，精度为16比特，采样率达1MSPS。

数据采极与处理系统需要对处理对象范围放大，因此，需要对大小不同的系统进行增益放大，本系统增益功能使用GAIN PROGRAMING系统完成。
