端口聚合

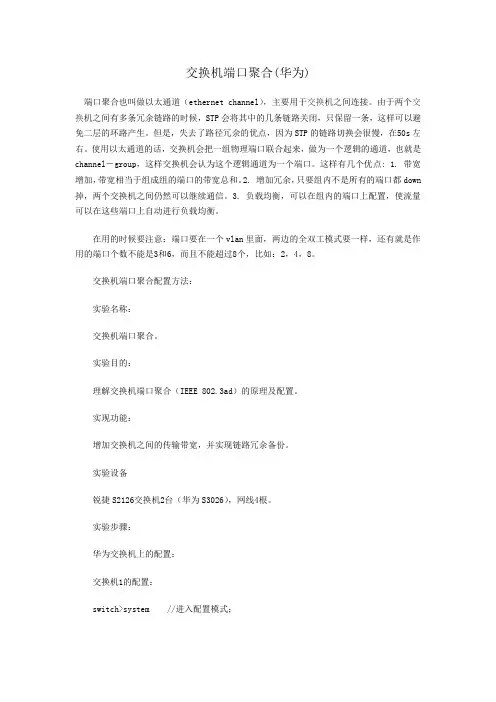

交换机端口聚合(华为)

端口聚合也叫做以太通道（ethernet channel），主要用于交换机之间连接。由于两个交换机之间有多条冗余链路的时候，STP会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生。但是，失去了路径冗余的优点，因为STP的链路切换会很慢，在50s左右。使用以太通道的话，交换机会把一组物理端口联合起来，做为一个逻辑的通道，也就是channel－group，这样交换机会认为这个逻辑通道为一个端口。这样有几个优点: 1. 带宽增加，带宽相当于组成组的端口的带宽总和。2. 增加冗余，只要组内不是所有的端口都down掉，两个交换机之间仍然可以继续通信。3. 负载均衡，可以在组内的端口上配置，使流量可以在这些端口上自动进行负载均衡。

在用的时候要注意：端口要在一个vlan里面，两边的全双工模式要一样，还有就是作用的端口个数不能是3和6，而且不能超过8个，比如：2，4，8。

交换机端口聚合配置方法：

实验名称：

交换机端口聚合。

实验目的：

理解交换机端口聚合（IEEE 802.3ad）的原理及配置。

实现功能：

增加交换机之间的传输带宽，并实现链路冗余备份。

实验设备

锐捷S2126交换机2台（华为S3026），网线4根。

实验步骤：

华为交换机上的配置：

交换机1的配置：

switch>system //进入配置模式； [Quidway]sysname Switch 1 //给交换机命名；

[switch1]interface ethernet0/1 //进入e0/1端口；

[Switch 1-Ethernet0/1]duplex full

[Switch 1-Ethernet0/1]speed 100

[Switch 1-Ethernet0/1]port link-type trunk

cisco怎么配置聚合端口聚合

有网友这么问小编“cisco怎么配置聚合端口聚合?”，店铺在网上搜索了一些资料，供大家参考。

所谓端口聚合，指的是把两个或多个物理端口捆绑成一个逻辑链路，两设备多个端口两两相连，从而增加链路带宽，可起到负载均衡的作用，而且多条线路间还能形成冗余备份。比方说，两个千M端口聚合后带宽就有2G，如果其中一个端口down了或线路出问题了并不影响网络的正常运行，只是带宽变成了1G而已，增加了网络的可靠性。

端口聚合分手动和自动协商两种方式：

SW0(config)#interface range gigabitEthernet0/1-2 //进入端口G0/1与G0/2

SW0(config-if-range)#channel-group 1 mode ? //查看端口聚合模式

active Enable LACP unconditionally //主动发送LACPDU报文

auto Enable PAgP only if aPAgP device is detected //相当于passive(PAgP)

desirable Enable PAgP unconditionally //相当于active(PAgP)

on Enable Etherchannel only //手动方式(两端都on，配置后会使用PAgP)

passive Enable LACP only if a LACP device is detected //被动接收LACPDU报文

SW0(config-if-range)#channel-group 1 modea ctive

on不属于任何一个协议，但配置后会使用PagP协议，两端都需on;如果服务不支持任何协商协议，推荐此模式。

PAgP(Port Aggregation Protocol)：CISCO私有协议，有auto和desirable模式。PAgP 可以用来自动创建快速EtherChannel 链路。在使用PAgP配置EtherChannel链路时，PAgP数据包就会在启用了EtherChannel的端口之间发送，以协商建立起这条通道。在PAgP识别出匹配的以太网链路之后，它就会将这些链路放入一个EtherChannel组中。而生成树会将EtherChannel看成是一个单独的桥接端口。

H3C配置端口聚合

环境：H3C S2000系列交换机下级联一S5000系列交换机

S2000为公司百兆交换机，S5000为客户自用千兆交换机

客户原带宽为100M,现因业务的拓展新购买50M带宽

目的：在现有设备的情况下，为满足客户要求，即采用端口汇聚可以实现增加带宽，

并且可以实现负载分担和链路备份效果

配置：

S2000 : 将23各24端口配置端口聚合

这个是自己的交换机直接找了两个没有使用的端口做的配置

1.首先创建汇聚组，并描述

link-aggregation group 10 mode manual

link-aggregation group 10 description BeiJing_150M

2.将端口加入到汇聚组

interface Ethernet1/0/23

duplex full

speed 100

line-rate inbound 76800

line-rate outbound 76800

port link-aggregation group 10

interface Ethernet1/0/24

duplex full

speed 100

line-rate inbound 76800

line-rate outbound 76800

port link-aggregation group 10

S5000： 将正在使用的1和2口做端口聚合，因1口正在使用，中间要断一会，所以客户授权可以机房登录

因是客户交换机所以直接把做好的配置写上了，其实中间也是曲折的，客户端口配置的东西比较多， 只好一点点的NO 掉

1.创建汇聚组

int eth-trunk 10

port default vlan 100

2.将端口加入到汇聚组中

int gi 0/0/1

undo nonegotiate auto

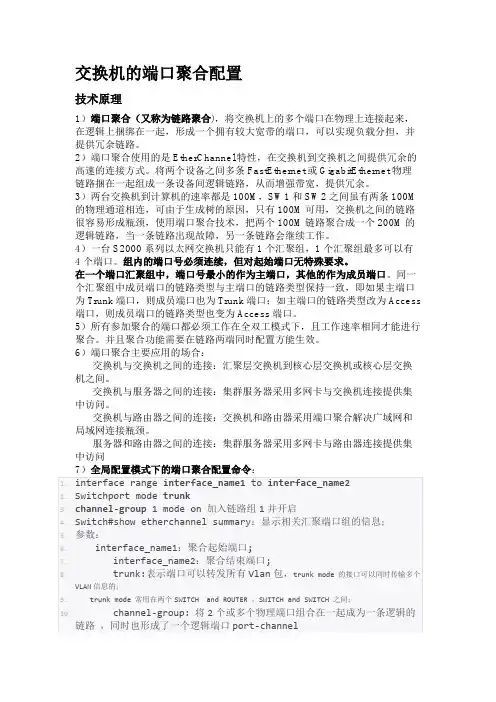

交换机的端口聚合配置

技术原理

1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。

2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。

3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。

4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。组内的端口号必须连续，但对起始端口无特殊要求。

在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。

5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。并且聚合功能需要在链路两端同时配置方能生效。

6）端口聚合主要应用的场合：

交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。

交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。

交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。

服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问

7）全局配置模式下的端口聚合配置命令：

1. interface range interface_name1 to interface_name2
