复习重点：
1、 课本中所有低压电器的用途、图形文字符号等要全部掌握，并理解其工作原理。
2、基本控制电路P1-40，尤其起保停、正反转、星三角等重要电路。
3、PLC的组成及工作原理。
4、PLC的编程软元件，即：P102内部继电器，计时器、计数器等等。
5、PLC的基本指令：LD、LDI、AND、ANI、OR、ORI，上升沿下降沿触点、ANB、ORB，MPS、MRD、MPP、MC、MCR，SET、RST等指令。梯形图与指令表的相互转换。
6、PLC步进指令的基本知识。
7、讲过的最基本功能指令。
8、课本上的基本例题。

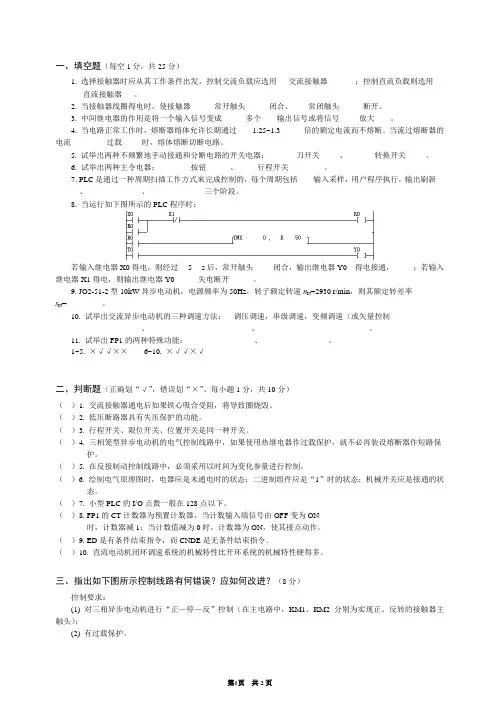

1、常用的低压电器是指工作电压在交流___1200_____V以下、直流___1500_____V以下的电器。
2、PLC是一种以_____储存____逻辑代替接线逻辑的新型工业控制装置。
3、PLC的内部元件有输入继电器X、___输出继电器_Y________、计数器C、___计时器T________、 ______辅助继电器M______和状态器S等。
4、接触器的触点系统按在电路中的功能分有 主 触点和_____辅助______触点，在线圈未通电时触点按其通断状态分为____常开______触点和____常闭______触点。
5、低压电器基本结构由___电磁机构___________、___触头系统___________和灭弧装置等组成。
6、接触器的触点分为______主触点________和_____辅助触点__________。___主触点_________用来通断大电流的主电路，____辅助触点________用来通断小电流的控制电路。
7、可编程控制器是由__CPU__________、存储器、____输入输出接口________、电源及外部设备组成。
8、电动机按电流制的不同可分为_交_____流电机和__直_____流电机。
9、电气原理图一般有___主电路_____和___控制电路_____两部分组成。在电气原理图中各元器件触点的图形符号画法为：图形垂直放置时以___主电路_______的原则绘制；当图形水平放置时以_动力电路的电源电路_________的原则绘制。
10、按国标规定，“停止”按钮必须是_红_____色，“启动”按钮必须是_绿_____色。
11、STL步进接点后，建立新母线，与之连接的常开触点应使用___ld________指令，常闭触点应用_______LDI_____指令。
12、要实现电动机的多地控制，应把所有的启动按钮__并联_________连接，所有的停机按钮____串联_______连接。
13、热继电器是对电动机进行_过载、缺相及三相电流不平衡_______保护的电器；熔断器是用于供电线路和电气设备的__短路和过电流______保护的电器。
14、当梯形图中输出继电器Y000线圈得电时，其___常开________触点闭合、____常闭_______触点断开。
15、接触器的触点系统按在电路中的功能分有___主_____触点和__辅助_______触点。
16、LD指令和MCR指令所能完成的操作功能分别是______常开触点逻辑运算开始______________________________和________公共串联触点的清除______________________________________________。
17、将编程器内编写好的程序写入PLC时，PLC必须处在 stop ?模式，正常工作时必须在 RUN
模式。（RUN，STOP）
18、使用MC指令后，母线移至MC触点之后，与主控触点（新母线）相连的触点，常开用 LD 指令，常闭用 LDI 指令。
19、SET是 置位 指令，RST是 复位 指令。
20、小型可编程控制器常用的编程语言有 梯形图 语言， 指令表 语言和顺序功能图语言。
21、PLC的工作方式为_周期循环扫描___________，其工作过程分为___输入采样_________、_____程序执行_______和___输出刷新_________三个阶段。
22、LDI指令所完成的操作功能是 常闭触点逻辑运算开始 ；AND指令所完成的操作功能是 常开触点串联连接 。 1、三相鼠笼式异步电动机直接起动电流过大，一般可达额定电流的（ C ）倍。
A、2～3 B、3～4 C、4～7 D、10
2、下列电器中不能实现短路保护的是（ B）。
A、熔断器 B、热继电器 C、空气开关 D、过电流继电器
3、使用2个计时器进行串联扩展计时控制1个输出时，设第1个定时器设定值为100S，第2个的设定值为50S，则这个输出的延时值为（ B ）。
A. 5000S B. 150S C. 250S D. 1000S
4、热继电器过载时双金属片弯曲是由于双金属片的（B ）。
A、机械强度不同 B、热膨胀系数不同 C、温差效应
5、PLC内部编程软元件提供编程用的常开、常闭触点的个数是（ A ）。
A. 无限的 B. 有限的 C.不一定 D.有的有限有的无限
6、在螺旋式熔断器的熔管内要填充石英沙，石英沙的作用是（C ）。
A、灭弧 B、导电 C、固定熔体使其不摇动绝缘
7、按下复合按钮时（C ）。
A、动断点先断开 B、动合点先闭合 C、动断动合点同时动作
8、使用PLC的步进接点指令STL进行步进顺控程序编制时，其步进返回指令RET的使用。（A ）
A.、应是在程序结束的最后使用，返回主母线
B.、应是在对应每一个STL指令后使用，返回主母线
C.、没有具体规定
9、AND指令的作用是（ C ）。
A、用于单个常闭触点与前面的触点串联连接
B、用于单个常闭触点与上面的触点并联连接
C、用于单个常开触点与前面的触点串联连接
D、用于单个常开触点与上面的触点并联连接
10、世界上第一台可编程控制器是由（A ）研制的。
A、美国 B、日本 C、德国 D、中国
11、在FX系列PLC中元件M表示（ C ）。
A、输入继电器 B、输出继电器 C、辅助继电器 D、数据寄存器
12、交流接触器的电气文字符号是（ D ）。
A、KA B、KT C、SB D、KM
13、热继电器的电气文字符号是（D ）。
A、FU B、KM C、KA D、FR
14、用于驱动线圈的指令是（ D ）。
A、LD B、AND C、OR D、OUT
15、时间继电器的电气符号是（ B ）。
A、SB B、KT C、KA D、KM
16、ORI指令的作用是（ B ）。
A、用于单个常开触点与前面的触点串联连接
B、用于单个常闭触点与上面的触点并联连接
C、用于单个常闭触点与前面的触点串联连接
D、用于单个常开触点与上面的触点并联连接
17、哪种线路能实现电动机正常连续运行和停止？（ C ）。
18、PLC内部编程元件辅助继电器M的主要用途是（ B ）。
A.、可用于驱动现场被控设备
B.、用于逻辑运算的中间状态存储及信号变换
C.、可用于存储数据
19、采用栈操作指令（MPS、MRD、MPP）编程时，其栈操作指令之后连接的是单个触点时须用的指令是（A ） A、LD或LDI指令 B、 AND或ANI C、 OR或ORI D、 ANB或ORB
20、速度继电器的图形符号（ B ）。
A B C
21、电压继电器的图形符号是（ C ）。
A B C
22、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A、并接 B、串接 C、串接或并接都可以
23、使用1个计时器和1个计数器进行联合扩展计时以控制1个输出Y时，设计时器T的设定值为100S，计数器C的设定值为10，则这个输出的延时值为（ D ）。
A.、10S B.、110S C.、100S D.、1000S
24、执行SET指令，使指定的元件接通置位，要使其断电（ C ）
A.、只要断开执行条件即可使其断电复位
B.、自动复位
C.、要使用复位（RST）指令才使其断电复位
25、交流接触器的（ A ）发热是主要的。
A、线圈 B、铁心 C、.触头
26、在FX系列PLC中元件Y表示（ B ）。
A、输入继电器 B、输出继电器 C、辅助继电器 D、数据寄存器
27、熔断器的电气文字符号是（A ）。
A、FU B、KM C、KA D、FR
28、由于电弧的存在将导致（ A ）。
A、电路分断时间加长 B、电路分断时间缩短 C、电路分断时间不变
29、组合开关的电气符号是（ A ）。
A、SA B、SB C、FU
30、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A、并接 B、串接 C、串接或并接都可以
1、异步是指转子转速与磁场转速存在差异。（T ）
2、热继电器和过电流继电器在起过载保护作用时可相互替代。（F ）
3、在绘制电气控制原理图时，各电器的电磁线圈均按已通电的状态。（ F ）
4、电气控制系统图是用图形符号和文字符号表达、代表各种电器元件及其基本名称和编号的。（ T ）
在采用步进接点指令STL进行步进顺控的编程时，先进行负载驱动处理，然后再进行转移处理。（ T ）
中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。（T ）
1一个线圈额定电压为220V的交流接触器，其线圈也可以接在220V的直流电源上正常工作。（ F ）
线圈额定电压为110V的同型号的两个交流接触器，两线圈可串联接在220V的交流电源上正常工作。（ F ）
异步电机只有转子转速和磁场转速存在差异时，才能运行。（ T ）
PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（ F ）
在PLC的三种输出电路中，继电器输出电路可以驱动交流负载，也可以驱动直流负载。（T ）
可编程控制器内部元件输入继电器X的线圈可由用户程序驱动。（ T ）
选用空气式时间继电器要考虑环境温度的影响。（ T ）
在进行程序编制时，对普通计时器和积算计时器都需要取用RST指令进行复位处理。（ F ）
PLC内部元件Y是通过一对常开触点将PLC的输出信号传送到输出接线端子，驱动外部现场负载，另有无数对常开常闭触点可供编程使用。（ F ）
