一、概述ATX开关电源的要紧功能是向计算器系统提供所需的。
一样计算器电源所采纳的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再通太高频整流滤波变成低压直流电压的目的。
其外观图和内部结构实物图见图1和图2所示。
ATX的功率一样为250W～300W，通太高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。
为避免负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载爱惜电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制操纵电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与爱惜操纵电路。

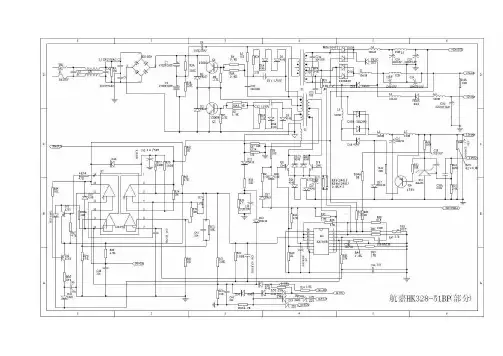

参如实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源不管是不是开启，其辅助电源就会一直工作，直接为开关电源操纵电路提供工作电压。
如图4所示，交流电AC220V通过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，避免交流电突变刹时对电路造成不良阻碍。
TH1为负温度系数热敏电阻，起过流爱惜和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，避免交流电窜入后级直流电路造成高频辐射干扰。
R2和R3为隔离平稳电阻，在电路中对C5和C6起平均分派电压作用，且在关机后，与地形成回路，快速泄放C5、C6上贮存的电荷，从而幸免电击。
2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个专门大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18贮存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
大电流开关电源电路图大全大电流开关电源电路图（一）：L296大电流开关电源芯片组成的稳压电源电路图L296大电流开关电源芯片组成的稳压电源电路图如图a、b、c所示为由L296单片大电流开关电源芯片组成的5～15V、4A稳压电源。
L296单片大电流开关电源芯片特点是：（1）保护功能完善。
内设有软启动、过流、过热、过压保护。
（2）最大输出电流为4A，功率为160W，输出电压在5.1～40V 之间可调。
（3）设有特殊功能：工作禁止控制、同步控制（在几片作多路输出时，保证工作频率一致）、重置电路（可提供电源工作状态的检测信号）、撬棍过压保护电路（当输出电压超过预设额定电压20％时，产生一个100mA的驱动信号，用来触发外部保护电路动作）。
如图c 所示为电流扩展电路形式。
大电流开关电源电路图（二）大电流开关电源电路图（三）：低噪声开关电源原理电路图电路如图所示，该电路可以获得更大的输出功率，只需更改部分器件。
图中左边的电路R1，L1，D1，C1至C7是常规的共模滤波和整流电路，获取约300V的直流电压供DC-DC变换电路使用；最右边电路L5，C11等是普通的LC滤波电路；IC2，D8，R9，R10组成电压反馈电路，形成闭环结构，稳定电源输出电压；中间部分是DC-DC 变换器，降噪声的关键是对这一部分的电路进行适当处理。
大电流开关电源电路图（四）：DC-DC变换的开关电源电路本文介绍一种型号为L4960的DC-DC变换的开关电源，如图所示。
从图中可以看出电路十分简单，它的使用方法与LM317非常相似，先使用50Hz电源变压器进行AC-AC变换，将~220V降至~34V，然后由VD1和C1整流滤波为46V左右的直流电压输入给L4960，再由L4960进行DC-DC变换，这时输出电压的变化范围下可调至5V，上调至40V，最大输出电流可达2.5A（还可以接大功率开关管进行扩流），并且内设完善的保护功能，如过流保护、过热保护等。

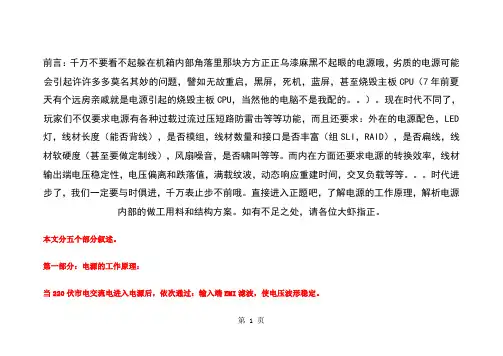

前言：千万不要看不起躲在机箱内部角落里那块方方正正乌漆麻黑不起眼的电源哦，劣质的电源可能会引起许许多多莫名其妙的问题，譬如无故重启，黑屏，死机，蓝屏，甚至烧毁主板CPU（7年前夏天有个远房亲戚就是电源引起的烧毁主板CPU，当然他的电脑不是我配的。
）。
现在时代不同了，玩家们不仅要求电源有各种过载过流过压短路防雷击等等功能，而且还要求：外在的电源配色，LED 灯，线材长度（能否背线），是否模组，线材数量和接口是否丰富（组SLI，RAID），是否扁线，线材软硬度（甚至要做定制线），风扇噪音，是否啸叫等等。
而内在方面还要求电源的转换效率，线材输出端电压稳定性，电压偏离和跌落值，满载纹波，动态响应重建时间，交叉负载等等。
时代进步了，我们一定要与时俱进，千万表止步不前哦。
直接进入正题吧，了解电源的工作原理，解析电源内部的做工用料和结构方案。
如有不足之处，请各位大虾指正。
本文分五个部分叙述。
第一部分：电源的工作原理：当220伏市电交流电进入电源后，依次通过：输入端EMI滤波，使电压波形稳定。
第 1 页整流电路：使交流电变为直流电。
主动PFC：校正电压，功率因素。
开关管+驱动变压器：根据电源输出端PWM芯片信息，调整初级电压，以达到调整输出功率。
变压器：调整得到需要的电压。
输出端整流滤波：进一步滤去杂讯，从而得到稳定的CPU，显卡，硬盘，主板等部件工作所需的直流电。
第二部分：电源内部做工用料：第 2 页上图两个蓝色的是Y电容，连接火线和地线之间，以及零线和地线之间。
负责滤除共模干扰。
第 3 页上图黄色的，块头比Y电容大的多的是X电容，X电容并接在火线和零线之间，负责滤除差模干扰。
第 4 页上图两个绕组线圈，是共模电感，用来抑制市电的共模干扰，同时也抑制电源本身的共模干扰对外泄漏。
第 5 页上图黄色的也是X电容，用来抑制线路之间的差模干扰。
被热缩套包裹的元件我们称之为MOV，金属氧化物压敏电阻，目的是抑制市电尖峰，比如市电电压不稳，雷电交加的时候这个小东东就派上用场。
51单片机最小系统原理图接触过单片机的朋友们都时常会听到别人提"最小系统"这个词.那到底什么是最小系统,有怎样设计称上"最小"呢?下面让依依电子来告诉大家:单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,单片机+晶振电路+复位电路,便组成了一个最小系统.但是一般我们在设计中总是喜欢把按键输入、显示输出等加到上述电路中,成为小系统。
应用89C51（52）单片机设计并制作一个单片机最小系统，达到如下基本要求：1、具有上电复位和手动复位功能。
2、使用单片机片内程序存储器。
3、具有基本的人机交互接口。
按键输入、LED 显示功能。
4、具有一定的可扩展性，单片机I/O口可方便地与其他电路板连接。
51单片机学习想学单片机，有一段时间了，自己基础不好，在网上提了许多弱智的问题，有一些问题网友回答了，还有一些为题许多人不屑一顾。
学来学去，一年多过去了，可是还是没有入门，现在我就把我学习中遇到的一些问题和大家分享一下，希望在大虾的帮助下能快速的入门：）在学习之前我在网上打听了一下atmel公司的单片机用的人比较多，avr系列这几年在国内比较流行，但是考虑到avr还是没有51系列用的人多，51系列的许多技术在实践中都已经的到了前人的解决，遇到问题后，有许多高人可以帮助解决，所以这次学习，选用了atmel公司的at89s52，来进行学习。
学习单片机是需要花费时间实践的；学之前我们先准备好所需的东西一、所需硬件at89s52一片；8m晶振一个，30pf 的瓷片电容两个；10uf电解电容一个，10k的电阻一个；万用板（多孔板）一块；其他的器件如电烙铁一把30w的，松香，焊锡若干，如果是第一次学习，不知道这些东西，没关系，以下是它们的照片：Atmel公司生产的at89s52 8m晶振22pf瓷片电容电解电容图1/4 w 10k 的电阻普通的电木万用板好了，有了这些东西，我们就可以把它们组合到一起做成我们的最小系统了：）有了这些东西我们怎么焊接丫？不用着急，过一会我们把原理图给大家画出来大家就会了。
