兆欧表的使用电子教案

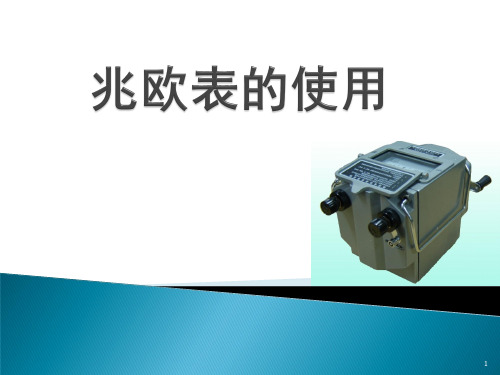

兆欧表的使用
第三单元 维修电工基 本技能
课题六 常用便携式仪表的使用
兆欧表（摇表）的选择、 使用及维护
一、兆欧表的结构
二、兆欧表的接线
•
L
三、使用兆欧表的注意事项
①兆欧表使用时必须平放。 ②兆欧表转速每分钟120转／分。 ③自检：Ａ、开路试验；兆欧表转数达到120r/min，指针应在“∝”处。 Ｂ、短路，慢慢地转动兆欧表，指针应在“０”处。
四、欧兆表使用其它注意事项
（6）测量结束时，对于大电容设备要放电。 （7）测量电容器，电缆、大容量变压器和电机 时，要有一定的充电时间，电容量愈大，充电时间 应愈长。一般应以摇表转动一分钟后的读数为准； （8）被测物表面应擦拭清洁，不得有污物，以 免漏电影响测量的准确度。 （9）测量绝缘电阻时，应记下测量时的温度、 湿度、被测设备的状况等，以便于分析测量结果。
0~50
0~100 0~200 0~250 0~500 0~1000 0~2000
ZC11——10
ZC11——4 ZC11——5
2500
1000 2500
1。5
1。0 1。5
0~2500
0~5000 0~10000
五、兆欧表的选用原则
表二 兆欧表的电压及测量范围的选择
被测对象 被测设备的额定 电压（V） 所选兆欧表的 电压（V）
四、欧兆表使用其它注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻， 只能在设备不带电，也没有感应电的情况下测 量。 （2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前， 严 禁用手触及。拆线时，也不要触及引线的金属 部分。 （5 ）测量设备的绝缘电阻时，必须先切断用电电源。 对具有较大电容的设备（如电容器、变压器、电 机及电缆线路）必须先进行放电.且放电时间应大

15
9
二、兆欧表的使用
4、兆欧表的使用 （1）观测被测设备和线
路是否在停电的状态 下进行测量。（对设 备进行放电）并且兆 欧表与被测设备间的 连接导线不能用双股 绝缘线或绞线，应用 单股线分开单独连接。
10
二、兆欧表的使用
（2）将被测设备 与兆欧表正确接 线。摇动手柄时 应由慢渐快至额 定转速120r／ min。
1
知识目标：
1.了解兆欧表的结构 2.掌握兆欧表的使用方法
能•力理目解标钳：形电流表的结构工作原理
1.能够正确检查兆欧表 2.能够利用兆欧表测绝缘电阻
2
提问学生 有没有能够快速测量大电阻的仪表工
具？
答案：兆欧表（摇表）
3
1、什么叫兆欧表？ 兆欧表是一种专门用来测量电气设备
绝缘电阻的便携式仪表。 2、组成：
路）、E（接地）和G（屏蔽）。 （2）当测量电力设备对地的绝缘电阻时，应将L
接到被测设备上，E可靠接地即可。 注意：当被测绝缘体表面漏电严重时，必须将 被测物的屏蔽环与屏蔽环“G”端相连接；比 如测电缆的绝缘电阻
6
二、兆欧表的使用
接地端钮E
线路端钮L 屏蔽端钮
ZC25型兆欧表外形图
7
二、兆欧表的使用
一般的兆欧表主要由手摇直流发电机、 磁电系比率表和测量线路组成。
4
1.兆欧表的选择 兆欧表的额定电压应根据被测电气
设备的额定电压选择。500V以下的设备 选用500V或1000V的兆欧表。额定电压 500V以上的设备应选用1000V或2500V的 兆欧表
5
2、兆欧表的接线端 （1）兆欧表有三个接线端钮，分别标有L（线
兆欧表的使用
11
二、兆欧表的使用

演讲人：XXXXXX 时 间：XX年XX月XX日
(E)表示接地，(L)表示接线路，(G)表示保护环（屏蔽）。保护环的作 用是：减少测量误差。
测量绕组与绕组之间的绝缘电阻方法：将表的一个引 出线(不分L，E)接电机一个绕组引出线端(固定)。表 的另一个引出线分别接电动机其它两个绕组的引出线 端，每换一绕组测量一次。（G)接电动机外壳。
•测电缆的绝缘电阻。测量电缆的绝缘电阻只需测电缆芯线与外壳
的绝缘(称对地)和芯线与芯线之间的绝缘(称相间)。电缆绝缘电阻 是否符合使用要求要根据电缆的工作电压而定，工作电压越高所要 求电缆的绝缘电阻也就越大。一般，电缆的工作电压每100V要求电 缆的绝缘为0.1 MΩ。 1、测对地绝缘电阻：将表的引出线（E）接电缆的外壳（固定）， （L）分别接电缆的芯线，（G）接芯线的屏蔽层（G跟着L一起走）， 每测量一次，就记录一次测量值。 2、测相间绝缘：将表的（L）或（E）接电缆的一根芯线(固定)，另 一支表笔分别接电缆的其余两支芯线，（G）接两支表笔所接芯线的 屏蔽层。
G端子为屏蔽端子，目的是屏 蔽测量时在相线绝缘上产生的 泄漏电流，以减少测量误差。
电动机绕组对地绝缘电阻测量接线
选择500~1000V 量程的兆欧表
电动机绕组与绕组之间绝缘电阻测量接线
绝缘电阻的要求： 低压电动机绝缘要求380V的 为0.5 MΩ及以上，220V的为 0.5 MΩ及以上。
写在最后
一、停电 把电源开关拉开； 二、验电 先检查验电棒是否良好；确认良好后进行验电；
分别碰触 三根导线
确认三相导线无电，高压验电棒指示灯不亮
三、放电
分别碰触三根导线 放电时间 不小于2 分钟 接地线
先电缆接地端 后放电
四、装设接地线（也叫短路线）

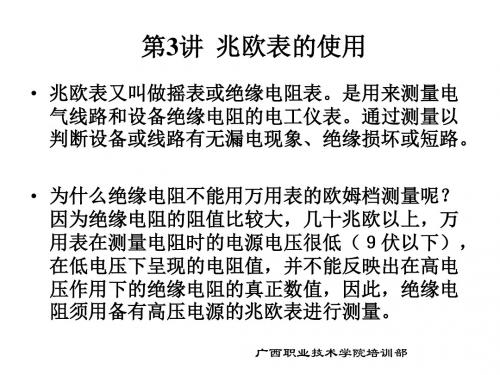

广西职业技术学院培训部
（4）测量电解电容器的介质绝缘电阻时，按电容器耐压的高 低选用兆欧表。要注意兆欧表上的正负极性。正极接（Ｌ）， 负极接（Ｅ），不可反接。否则会使电容器击穿。而测量其 它电容器的介质绝缘电阻时，可不考虑这一点。 （5）当兆欧表没有停止转动和被测物没有放电之前，不可用 手去触及被试物的测量部分，或进行拆除导线的工作。在测 量具有大电容设备的绝缘电阻之后，必须先将被测物对地放 电，然后再停止兆欧表的发电机手柄的转动。这主要是为了 防止电容器放电，而损坏兆欧表。 （6）测量完毕，收好连接线，收表放回原位。
广西职业技术学院培训部
兆欧表的三个接线柱
• 兆欧表的三个接线柱： L——线端, E——地端,G——屏蔽 端（也叫保护环）。 • 一般被测绝缘电阻都接在L、E端之间,但当被测绝缘体表 面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与 “G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发 电机的负端形成回路,而不在流过兆欧表的测量机构（动 圈）。这样就从根本上消除了表面漏电流的影响,特别应该 注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接 好屏蔽端钮 “G”,因为当空气湿度大或电缆绝缘表面又不 干净时,其表面的漏电流将很大,为防止被测物因漏电而对其 内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏 蔽环,与兆欧表的“G”端相连。
广西职业技术学院培训部
• 摇测时, “L”和“E”端不能接反。正确的接法是： “L”线端钮接被测设备导体,“E”地端钮接地的设 备外壳,“G”屏蔽端接被测设备的绝缘部分。如果 将“L”和“E”接反了,流过绝缘体内及表面的漏电 流经外壳汇集到地,由地经“L”流进测量线圈,使 “G” 失去屏蔽作用而给测量带来很大误差。另外, 因为“E”端内部引线同外壳的绝缘程度比“L”端 与外壳的绝缘程度要低,当兆欧表放在地上使用时, 采用正确接线方式时,“E”端对仪表外壳和外壳对地 的绝缘电阻,相当于短路,不会造成误差,而当“L”与 “E”接反时,“E”对地的绝缘电阻同被测绝缘电阻 并联,而使测量结果偏小,给测量带来较大误差。

（5）测量完毕，将选择量程开关拨到最大量程档位上。
三）、使用钳形电流表的注意事项。
1、被测电路的电压不可超过钳形电流表的额定电压。钳形电流表不能测量高压电气设备。
2、不能在测量过程中转动转换开关换档。在换档前，应先将载流导线退出钳口。
二、兆欧表
兆欧表（又叫摇表）是一种简便、常用的测量高电阻的仪表，主要用来检测供电线路、电机绕组、电缆、电器设备等的绝缘电阻，以便检验其绝缘程度的好坏。常见的兆欧表主要由作为电源的高压手摇发电机和磁电式流比计两部分组成。

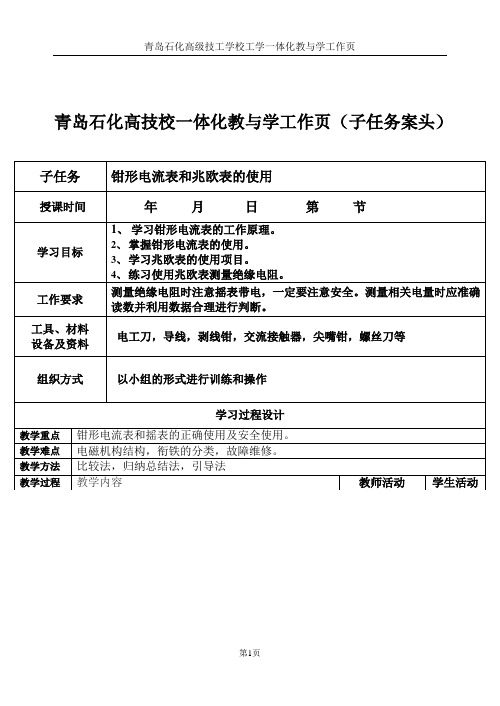

青岛石化高技校一体化教与学工作页（子任务案头）
子任务
钳形电流表和兆欧表的使用
授课时间
年月日第节
学习目标
1、学习钳形电流表的工作原理。
2、掌握钳形电流表的使用。
3、学习兆欧表的使用项目。
4、练习使用兆欧表测量绝缘电阻。
工作要求
测量绝缘电阻时注意摇表带电，一定要注意安全。测量相关电量时应准确读数并利用数据合理进行判断。
一）兆欧表的组成
二）原理：摇动手柄直流发电机产生直流电压，当被测量电阻RX的阻值越小，流过它的电流就越大，与另一支路电流之比越大；反之亦然。
三）在使用兆欧表前应进行以下准备工作：
1、检查兆欧表是否正常。
2、检查被测电气设备和线路，看其是否已全部切断电源。
3、测量前应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，同时还可以减少测量误差。
4、测量完毕，应对设备充分放电，否则容易引起触电事故。
5、严禁在雷电时或附近有高压导体的设备上测量绝缘电阻，只有在设备不带电又不可能受其他电源感应而带电的情况下才可进行测量。
6、兆欧表未停止转动之前，切勿用手去触及设备的测量部分或兆欧表接线柱。

G端子为屏蔽端子，目的是屏 蔽测量时在相线绝缘上产生的 泄漏电流，以减少测量误差。
电动机绕组对地绝缘电阻测量接线
选择500~1000V量 程的兆欧表
电动机绕组与绕组之间绝缘电阻测量接线
绝缘电阻的要求： 低压电动机绝缘要求380V的 为0.5 MΩ及以上，220V的为 0.5 MΩ及以上。
谢谢大家！
主讲：赵鸿文
兆欧表
学习目的： 1.了解兆欧表的结构与原理； 2.兆欧表的使用方法及注意事项。
在电气设备实际运行过程中，电气设备 绝缘性能往往决定着整个电气设备的寿命。 绝缘性能降低，可能导致非常严重的后果， 如火灾、设备损坏等，以致破坏整个系统的 正常运行，甚至造成人身伤亡。据统计，电 气设备运行中，60%-80%的事故是由绝缘故障 导致的。而绝缘检测项目中，兆欧表是测量 过程中最常使用的仪表之一。为了更准确、 可靠、有效的检测出设备绝缘裂化程度，及 时发现绝缘隐患，避免事故的发生，我们应 该牢固掌握绝缘电阻的检测方法。
22缓慢摇动兆欧表手柄此时的缓慢摇动兆欧表手柄此时的指针应不在指针应不在00位然后快速将le引出线短接指针应位然后快速将le引出线短接指针应指在指在00位注意必须缓慢摇动以免电流过大烧坏线圈位注意必须缓慢摇动以免电流过大烧坏线圈1313如果指针不指在或0的刻度线上必须对兆欧表进行检修校验后才能使用
电工技能培训
• 绝缘电阻是电气设备和电气线路最基本的
绝缘指标。对于低压电气装置的交接试验 ，常温下电动机、配电设备和配电线路的 绝缘电阻不应低于0.5MΩ(对于运行中的设 备和线路，绝缘电阻不应低于1MΩ/kV)。 低压电气及其连接电缆和二次回路的绝缘 电阻一般不应低于1MΩ；在比较潮湿的环 境不应低于0.5MΩ；二次回路小母线的绝 缘电阻不应低于10MΩ。I类手持电动工具 的绝缘电阻不应低于2MΩ。

知识目标：
1.了解兆欧表的结构 2.掌握兆欧表的使用方法
能•力理目解标钳：形电流表的结构工作原理
1.能够正确检查兆欧表
2.能够利用兆欧表测绝缘电阻
提问学生
有没有能够快速测量大电阻的仪表工 具？
答案：兆欧表（摇表）
1、什么叫兆欧表？ 兆欧表是一种专门用来测量电气设备
绝缘电阻的便携式仪表。 2、组成：
二、兆欧表的使用
（2）将被测设备 与兆欧表正确接 线。摇动手柄时 应由慢渐快至额 定转速120r／min。
兆欧表的使用
二、兆欧表的使用
（3）正确读取被 测绝缘电阻值大 小。必须边摇边 读数，在匀速转 动1min后开始读 数。（测完之后 对被测设备进行 放电）
兆欧表的读数
二、兆欧表的使用
4、兆欧表测量练习
一般的兆欧表主要由手摇直流发电机、 磁电系比率表和测量线路组成。
1.兆欧表的选择 兆欧表的额定电压应根据被测电气
设备的额定电压选择。500V以下的设备 选用500V或1000V的兆欧表。额定电压 500V以上的设备应选用1000V或2500V的 兆欧表
2、兆欧表的接线端
（1）兆欧表有三个接线端钮，分别标有L（线 路）、E（接地）和G（屏蔽）。
（1）用兆欧表测三相异步 电动机来自绝缘电阻（2）用兆欧表测电缆 的绝缘电阻
谢 谢 大 家
SUCCESS
THANK YOU
2019/7/30
表笔 分开
兆欧表的开路试验
SUCCESS
THANK YOU
2019/7/30
二、兆欧表的使用
表笔
（2）短路试验
短接
将端钮L
和E短接，瞬间摇
动手柄，观察指
针是否指在标度

（2）电气火灾消防知识（一般掌握）
3、常用电工工具及仪表
（1）试电笔：检测电压在500V以下，是一种低压电工工具。
（2）电工刀：分为普通式和三用式两种。
（3）旋具（螺丝刀）
备注：课程时间安排比较紧，常用电工工具及仪表可能进行不完。
课后作业：1、一张卷子。
学生积极思考老师提出的问题，并做回答。
带着对晶体管的好奇进入学习中
(1)兆欧表有三个接线端,即线路接线端,标有字母L,接地接线端，标有字母E，保护环接线端，标有字母G。测量时将被测物体接于L、E两端，G端一般不用，只有在测量电缆或有表面漏电的物体时才使用。
(2)测量时，摇动发电机摇柄应由慢渐快，如发现指针已经指零，说明被测物体已经短路，停止摇动摇柄。
(3)测量时，摇柄摇动速度要均匀，不要忽快忽慢，通常以120/min为宜。
之前有套小卷没有讲，花费10分钟，将小卷讲一下。
二、电工实训入门
1、电力内线的施工规程
（这部分知识比较多，比较杂，不需要格外做PPT，以教材为版本，需要补充和强调的地方，让学生记在书上）
需要重点掌握的内容为：（1）室内、外配线应采用电压不低于500V的绝缘导线。
2、安全用电常识
这部分知识比较杂。
（1）触电后的急救是重点掌握内容。第一节课带学生学过心肺复苏，今天简单回顾一下该知识点。
3、兆欧表使用注意事项（重点内容）
二、转臂电阻箱
1、电阻箱共有6个旋钮和4个接线柱。总电阻值为99999.99OΩ。
2、使用方法
二、电工实训入门
1、电力内线的施工规程
2、安全用电常识
3、常用电工工具及仪表
课 后
小 结
教 学 过 程
教学环节
教师讲授、指导（主导）内容
