低温固化与辐射固化粉末涂料

\粉末涂料的制备和配方技术1 粉末涂料的定义、组成和分类1.1 涂料的定义能涂敷于底材表面并形成坚韧连续涂膜的液体或固体高分子材料（摘自于中国大百科全书-化工卷）称为涂料。

粉末涂料顾名思义就是固体粉末状的涂料，或叫粉体涂料。

由于其性能及加工过程与塑料相似，又称之为塑粉（塑料粉末）。

1.2 粉末涂料的组成—成膜物质：树脂，它是涂料成膜的基础，又叫基料。

树脂是粘结颜填料形成坚韧连续膜的主要组分。

—颜料：赋予粉末涂料遮盖性和颜色。

—填料：在一定情况下增加粉末涂料涂膜的耐久性和耐磨性，降低涂膜的收缩率和降低成本。

—助剂：用以增加粉末涂料的成膜性，改善或消除涂膜的缺陷，或使涂膜形成纹理。

—功能组分：赋予涂膜某种特殊功能，如导电、伪装、阻燃等等。

1.3 粉末涂料的分类粉末涂料的品种很多，性能和用途各不相同。

粉末涂料可以按照成膜物质、涂装方法、涂料功能和涂膜外观进行分类。

粉末涂料按主要成膜物的性质分为热塑性粉末涂料和热固性粉末涂料两大类。

粉末涂料按涂装方法和存在的状态可以分为静电粉末喷涂粉末涂料、流化床浸涂粉末涂料、电泳粉末涂料、紫外光固化粉末涂料和水分散粉末涂料等。

粉末涂料按其特殊功能和用途可以分为装饰型粉末涂料、防腐粉末涂料、耐候性粉末涂料、绝缘粉末涂料、抗菌粉末涂料和耐高温粉末涂料等。

粉末涂料按涂膜外观可以分为高光粉末涂料、有光粉末涂料、半光粉末涂料、亚光粉末涂料、无光粉末涂料、皱纹粉末涂料、砂纹粉末涂料、锤纹粉末涂料、绵绵纹粉末涂料、金属粉末涂料和镀镍效果粉末涂料等。

成膜物为热塑性树脂粉末涂料是热塑性粉末涂料，成膜物为热固性树脂的粉末涂料是热固性粉末涂料。

首先开发的是热塑性粉末涂料，热固性粉末涂料由于其涂膜具有各种优异的物理、化学性能及外观装饰性等优点，从而迅速占据市场成为粉末涂料的主流品种。

粉末涂料的生产厂家一般还是以成膜物的种类分类，以方便产品的命名和管理。

1.3.1热塑性树脂和热固性树脂的意义和特性：1.3.2热固性粉末涂料和热塑性粉末涂料的性能特性比较：见下表1-12.热塑性粉末涂料简介热塑性粉末涂料是由热塑性树脂、颜料、填料、增塑剂等经过熔融混合、粉碎、过筛分级得到的。

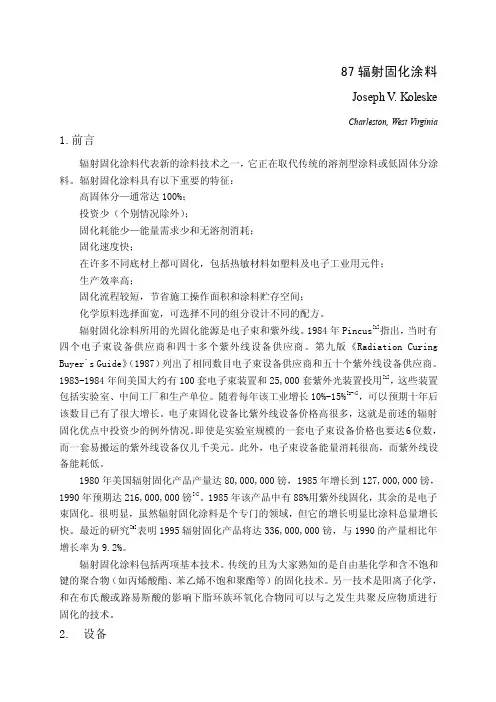

87辐射固化涂料Joseph V. KoleskeCharleston, West Virginia 1.前言辐射固化涂料代表新的涂料技术之一，它正在取代传统的溶剂型涂料或低固体分涂料。

辐射固化涂料具有以下重要的特征：高固体分—通常达100%；投资少（个别情况除外）；固化耗能少—能量需求少和无溶剂消耗；固化速度快；在许多不同底材上都可固化，包括热敏材料如塑料及电子工业用元件；生产效率高；固化流程较短，节省施工操作面积和涂料贮存空间；化学原料选择面宽，可选择不同的组分设计不同的配方。

辐射固化涂料所用的光固化能源是电子束和紫外线。

1984年Pincus[1]指出，当时有四个电子束设备供应商和四十多个紫外线设备供应商。

第九版《Radiation Curing Buyer`s Guide》（1987）列出了相同数目电子束设备供应商和五十个紫外线设备供应商。

1983-1984年间美国大约有100套电子束装置和25,000套紫外光装置投用[1]，这些装置包括实验室、中间工厂和生产单位。

随着每年该工业增长10%-15%[2-4]，可以预期十年后该数目已有了很大增长。

电子束固化设备比紫外线设备价格高很多，这就是前述的辐射固化优点中投资少的例外情况。

即使是实验室规模的一套电子束设备价格也要达6位数，而一套易搬运的紫外线设备仅几千美元。

此外，电子束设备能量消耗很高，而紫外线设备能耗低。

1980年美国辐射固化产品产量达80,000,000镑，1985年增长到127,000,000镑，1990年预期达216,000,000镑[4]。

1985年该产品中有88%用紫外线固化，其余的是电子束固化。

很明显，虽然辐射固化涂料是个专门的领域，但它的增长明显比涂料总量增长快。

最近的研究[5]表明1995辐射固化产品将达336,000,000镑，与1990的产量相比年增长率为9.2%。

辐射固化涂料包括两项基本技术。

传统的且为大家熟知的是自由基化学和含不饱和键的聚合物（如丙烯酸酯、苯乙烯不饱和聚酯等）的固化技术。

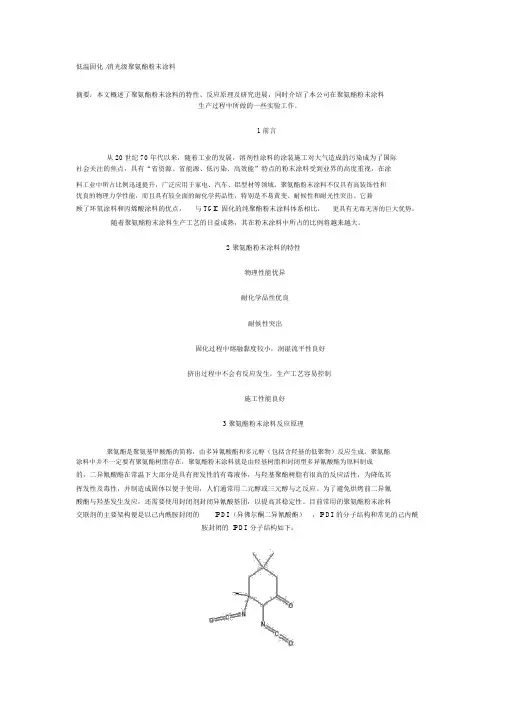

低温固化 /消光级聚氨酯粉末涂料摘要：本文概述了聚氨酯粉末涂料的特性、反应原理及研究进展，同时介绍了本公司在聚氨酯粉末涂料生产过程中所做的一些实验工作。

1 前言从 20 世纪 70 年代以来，随着工业的发展，溶剂性涂料的涂装施工对大气造成的污染成为了国际社会关注的焦点，具有“省资源、省能源、低污染、高效能”特点的粉末涂料受到业界的高度重视，在涂料工业中所占比例迅速提升，广泛应用于家电、汽车、铝型材等领域。

聚氨酯粉末涂料不仅具有高装饰性和优良的物理力学性能，而且具有较全面的耐化学药品性，特别是不易黄变、耐候性和耐光性突出。

它兼顾了环氧涂料和丙烯酸涂料的优点，与 TGIC固化的纯聚酯粉末涂料体系相比，更具有无毒无害的巨大优势。

随着聚氨酯粉末涂料生产工艺的日益成熟，其在粉末涂料中所占的比例将越来越大。

2聚氨酯粉末涂料的特性物理性能优异耐化学品性优良耐候性突出固化过程中熔融黏度较小，润湿流平性良好挤出过程中不会有反应发生，生产工艺容易控制施工性能良好3聚氨酯粉末涂料反应原理聚氨酯是聚氨基甲酸酯的简称，由多异氰酸酯和多元醇（包括含羟基的低聚物）反应生成。

聚氨酯涂料中并不一定要有聚氨酯树脂存在，聚氨酯粉末涂料就是由羟基树脂和封闭型多异氰酸酯为原料制成的，二异氰酸酯在常温下大部分是具有挥发性的有毒液体，与羟基聚酯树脂有很高的反应活性，为降低其挥发性及毒性，并制造成固体以便于使用，人们通常用二元醇或三元醇与之反应。

为了避免烘烤前二异氰酸酯与羟基发生发应，还需要使用封闭剂封闭异氰酸基团，以提高其稳定性。

目前常用的聚氨酯粉末涂料交联剂的主要架构便是以己内酰胺封闭的IPDI （异佛尔酮二异氰酸酯），IPDI的分子结构和常见的己内酰胺封闭的 IPDI 分子结构如下：IPDI点击此处查看全部新闻图片己内酰胺封闭的IPDI点击此处查看全部新闻图片己内酰胺封闭的IPDI点击此处查看全部新闻图片涂料固化过程中，当烘烤温度升高到封闭IPDI 的解封闭温度（目前大多数产品的解封闭温度高于170℃）时，封闭的异氰酸酯先解封闭，己内酰胺释放出来，留下异氰酸根与羟基发生反应形成氨酯键，反应式如下：反应式点击此处查看全部新闻图片己内酰胺的放出将会造成涂层针孔、气泡等缺陷，并对环境产生污染。

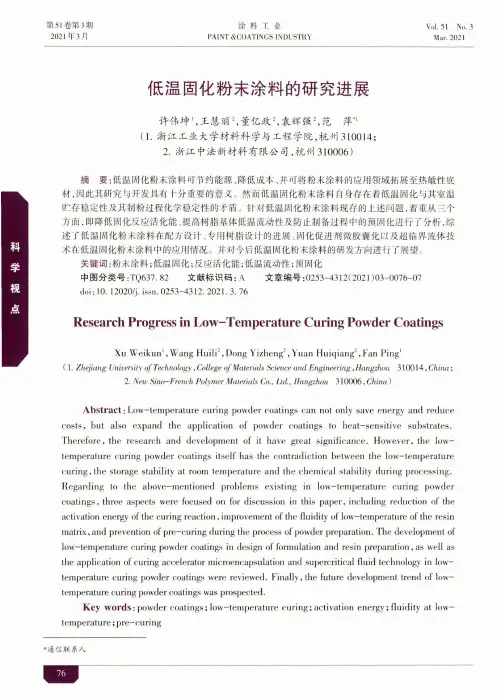

第51卷第3期 202丨年3月涂料工业PAINT &COAT1NGS INDUSTRYVol. 51 No. 3Mar. 2021低温固化粉末涂料的研究进展许伟坤1，王慧丽2,董亿政2，袁辉强2，范萍”(1.浙江工业大学材料科学与工程学院，杭州310014;2.浙江中法新材料有限公司，杭州310006)摘要:低温固化粉末涂料可节约能源、降低成本、并可将粉末涂料的应用领域拓展至热敏性底材，因此其研究与开发具有十分重要的意义。

然而低温固化粉末涂料自身存在着低温固化与其室温贮存稳定性及其制粉过程化学稳定性的矛盾。

针对低温固化粉末涂料现存的上述问题，着重从三个方面，即降低固化反应活化能、提高树脂基体低温流动性及防止制备过程中的预固化进行了分析，综 述了低温固化粉末涂料在配方设计、专用树脂设计的进展、固化促进剂微胶囊化以及超临界流体技术在低温固化粉末涂料中的应用情况。

并对今后低温固化粉末涂料的研发方向进行了展望。

关键词:粉末涂料;低温固化;反应活化能;低温流动性；预固化中图分类号:TQ637. 82 文献标识码：A文章编号:0253-4312(2021 )03-0076-07doi：10. 12020/j.issn.0253-4312. 2021. 3.76Research Progress in Low-Temperature Curing Powder CoatingsXu Weikun',Wang Huili:,Dong Yizheng2,Yuan Huiqiang2,Fan Ping1(1. Z h e jia n g U n iv e rs ity o f T e c h n o lo g y, C o lle g e o f M a te r ia ls S c ie n c e a n d E n g in e e r i n g, H a n g z h o u310014, C/iina;2.N e w S in o-F r e n c h P o ly m e r M a te r ia h C o., L td., H a n g z h o u310006.C h i n a)A bstract：Low-temperature curing powder coatings can not only save energy and reducecosts,but also expand the application of powder coatings to heat-sensitive substrates.Therefore,the research and development of it have great significance.However,the low- temperature curing powder coatings itself has the contradiction between the low-temperature curing,the storage stability at room temperature and the chemical stability during processing.Regarding to the above-mentioned problems existing in low-temperature curing powder coatings,three aspects were focused on for discussion in this paper,including reduction of the activation energy of the curing reaction,improvement of the fluidity of low-temperature of the resin matrix,and prevention of pre-curing during the process of powder preparation.The development of low-temperature curing powder coatings in design of foiTnulation and resin preparation,as well as the application of curing accelerator microencapsulation and supercritical fluid technology in low- temperature curing powder coatings were reviewed.Finally,the future development trend of low- temperature curing powder coatings was prospected.Key w ords：powder coatings;low-temperature curing;activation energy;fluidity at low- temperature;pre-curing **通信联系人许伟坤等：低温固化粉末涂料的研究进展粉末涂料是以树脂基料和固化剂为成膜物质，并辅以填料、颜料和功能性助剂的100%固体分的粉 末形态涂料。

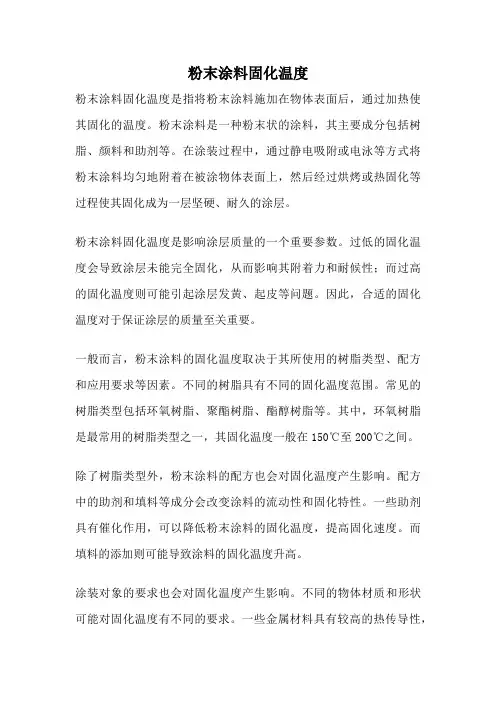

粉末涂料固化温度粉末涂料固化温度是指将粉末涂料施加在物体表面后，通过加热使其固化的温度。

粉末涂料是一种粉末状的涂料，其主要成分包括树脂、颜料和助剂等。

在涂装过程中，通过静电吸附或电泳等方式将粉末涂料均匀地附着在被涂物体表面上，然后经过烘烤或热固化等过程使其固化成为一层坚硬、耐久的涂层。

粉末涂料固化温度是影响涂层质量的一个重要参数。

过低的固化温度会导致涂层未能完全固化，从而影响其附着力和耐候性；而过高的固化温度则可能引起涂层发黄、起皮等问题。

因此，合适的固化温度对于保证涂层的质量至关重要。

一般而言，粉末涂料的固化温度取决于其所使用的树脂类型、配方和应用要求等因素。

不同的树脂具有不同的固化温度范围。

常见的树脂类型包括环氧树脂、聚酯树脂、酯醇树脂等。

其中，环氧树脂是最常用的树脂类型之一，其固化温度一般在150℃至200℃之间。

除了树脂类型外，粉末涂料的配方也会对固化温度产生影响。

配方中的助剂和填料等成分会改变涂料的流动性和固化特性。

一些助剂具有催化作用，可以降低粉末涂料的固化温度，提高固化速度。

而填料的添加则可能导致涂料的固化温度升高。

涂装对象的要求也会对固化温度产生影响。

不同的物体材质和形状可能对固化温度有不同的要求。

一些金属材料具有较高的热传导性，固化温度可以相对较低；而一些塑料材料则需要较高的固化温度才能达到理想的固化效果。

在实际应用中，通常会通过试验和调整来确定合适的固化温度。

首先，需要根据涂料的树脂类型和配方确定一个初步的固化温度范围。

然后，通过涂装试验，在不同的温度下进行涂装，观察涂层的固化效果和性能，选择最佳的固化温度。

总的来说，粉末涂料固化温度是一个关键的参数，对于保证涂层的质量和性能至关重要。

根据涂料的树脂类型、配方和应用要求等因素，确定合适的固化温度是确保涂层质量的关键步骤。

通过试验和调整，选择最佳的固化温度可以提高涂层的附着力、耐候性和装饰性，延长被涂物体的使用寿命，从而满足不同行业和领域的需求。

低温粉末涂料温度1. 引言1.1 低温粉末涂料的定义低温粉末涂料是一种在低温下进行固化的涂料，其固化温度一般在100摄氏度以下。

低温粉末涂料通常由树脂、颜料、助剂等原料组成，经过特殊工艺制备而成。

这种涂料在涂覆过程中不需要高温固化，不会产生挥发性有机物的排放，对环境友好。

低温粉末涂料具有良好的附着力、耐腐蚀性和耐磨性，可以有效延长被涂物的使用寿命。

低温粉末涂料在各个领域均有广泛的应用，如汽车制造、家具生产、建筑装饰等。

由于其制备工艺简单、成本低廉并且符合环保要求，受到越来越多行业的青睐。

低温粉末涂料不仅可以提高产品的质量和外观，还能够节约能源、减少污染，是一种理想的涂料材料。

低温粉末涂料的定义是一种在低温下进行固化的涂料，具有环保、耐腐蚀、附着力强等特点，被广泛应用于各个行业。

随着人们对环保意识的提升和技术的不断发展，低温粉末涂料必将在未来市场上占据重要地位，并有着广阔的发展前景。

1.2 低温粉末涂料的应用1. 电子电器行业：低温粉末涂料可用于保护电子电器产品表面，提高其耐腐蚀性能，延长产品使用寿命。

手机外壳、电脑外壳等产品常采用低温粉末涂料进行表面处理。

2. 汽车工业：低温粉末涂料可以用于汽车零部件的表面处理，提高零部件的耐久性和美观度。

汽车车身、轮毂、排气管等零部件常采用低温粉末涂料进行表面涂装。

4. 建筑装饰行业：低温粉末涂料可以用于建筑物外墙、室内装饰等部位的表面处理，提高建筑物的耐候性和装饰效果。

5. 其他领域：低温粉末涂料还可以应用于航空航天、家电、军工等领域，满足不同领域对涂料的需求。

低温粉末涂料的应用将继续扩展，为各行业提供更多选择和解决方案。

2. 正文2.1 低温粉末涂料的特点低温粉末涂料是一种在低温条件下进行固化的涂料，其特点包括以下几点：1. 能耐受低温环境：低温粉末涂料在施工和固化过程中不需要高温，可以在较低的温度下进行固化，适用于各种温度敏感的基材和工件。

2. 节能环保：由于不需要高温固化，低温粉末涂料的施工过程中能大大减少能耗，降低环境污染，符合现代社会对于节能环保的要求。

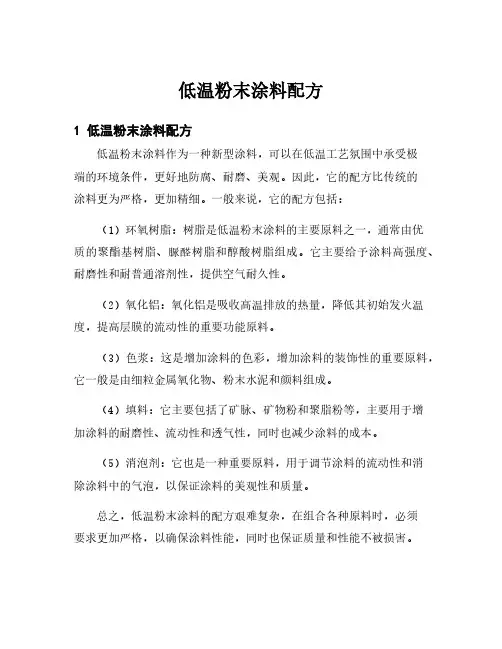

低温粉末涂料配方
1 低温粉末涂料配方
低温粉末涂料作为一种新型涂料，可以在低温工艺氛围中承受极
端的环境条件，更好地防腐、耐磨、美观。

因此，它的配方比传统的
涂料更为严格，更加精细。

一般来说，它的配方包括：
（1）环氧树脂：树脂是低温粉末涂料的主要原料之一，通常由优
质的聚酯基树脂、脲醛树脂和醇酸树脂组成。

它主要给予涂料高强度、耐磨性和耐普通溶剂性，提供空气耐久性。

（2）氧化铝：氧化铝是吸收高温排放的热量，降低其初始发火温度，提高层膜的流动性的重要功能原料。

（3）色浆：这是增加涂料的色彩，增加涂料的装饰性的重要原料，它一般是由细粒金属氧化物、粉末水泥和颜料组成。

（4）填料：它主要包括了矿脉、矿物粉和聚脂粉等，主要用于增
加涂料的耐磨性、流动性和透气性，同时也减少涂料的成本。

（5）消泡剂：它也是一种重要原料，用于调节涂料的流动性和消
除涂料中的气泡，以保证涂料的美观性和质量。

总之，低温粉末涂料的配方艰难复杂，在组合各种原料时，必须
要求更加严格，以确保涂料性能，同时也保证质量和性能不被损害。

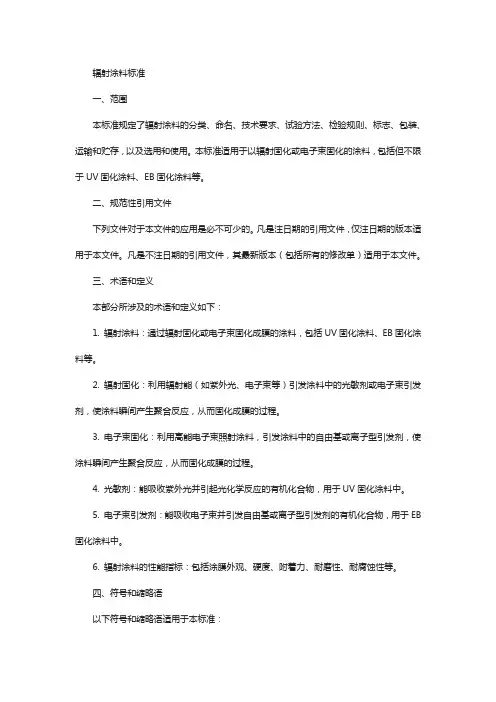

辐射涂料标准一、范围本标准规定了辐射涂料的分类、命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存，以及选用和使用。

本标准适用于以辐射固化或电子束固化的涂料，包括但不限于UV固化涂料、EB固化涂料等。

二、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

三、术语和定义本部分所涉及的术语和定义如下：1. 辐射涂料：通过辐射固化或电子束固化成膜的涂料，包括UV固化涂料、EB固化涂料等。

2. 辐射固化：利用辐射能（如紫外光、电子束等）引发涂料中的光敏剂或电子束引发剂，使涂料瞬间产生聚合反应，从而固化成膜的过程。

3. 电子束固化：利用高能电子束照射涂料，引发涂料中的自由基或离子型引发剂，使涂料瞬间产生聚合反应，从而固化成膜的过程。

4. 光敏剂：能吸收紫外光并引起光化学反应的有机化合物，用于UV固化涂料中。

5. 电子束引发剂：能吸收电子束并引发自由基或离子型引发剂的有机化合物，用于EB 固化涂料中。

6. 辐射涂料的性能指标：包括涂膜外观、硬度、附着力、耐磨性、耐腐蚀性等。

四、符号和缩略语以下符号和缩略语适用于本标准：1. UV：紫外光固化2. EB：电子束固化3.光泽度（gloss）：表示涂膜光滑程度的指标，用60°角反射光泽度仪测定。

4. 硬度（hardness）：表示涂膜坚硬程度的指标，用硬度计测定。

5. 附着力（adhesion）：表示涂膜与基材粘合程度的指标，用划格试验测定。

6. 耐磨性（abrasion resistance）：表示涂膜抵抗摩擦磨损的能力，用耐磨试验机测定。

7. 耐腐蚀性（corrosion resistance）：表示涂膜抵抗化学腐蚀的能力，用盐雾试验等方法测定。

8. 辐射强度（radiation intensity）：表示辐射源发射的辐射能通量密度，单位为W/m ²。

环氧粉末固化剂及其低温固化进展六安市捷通达化工有限公司翁世兵环氧粉末涂料是最早发展的热固性粉末涂料。

借助于胺类、有机酸或酐类等不同类型的固化剂，能够获得性能广泛环氧粉末涂料产品。

因此它在许多大面积涂装、保护性涂装、功能粉末涂料应用等方面占有主导地位。

在众多可用的环氧固化剂中，也不乏可实现低温固化的品种，这也使得环氧系统在低温或快速固化领域也有相当好的前景。

本文将简要介绍可应用于粉末涂料的各种环氧固化剂，及其在低温固化方面的发展。

环氧粉末体系最基本的组成是含有环氧基的环氧树脂，最为常用的是双酚A 二缩水甘油醚齐聚物，即大家所熟知的E-12。

为了形成不溶不熔的三维网状涂膜，必需配合适当的固化剂使线型环氧树脂交联。

用于环氧树脂的固化剂，主要是能与树脂中环氧基产生交联反应的化合物。

根据固化剂中能够与环氧基反应的活性基团的不同，可将环氧固化剂分为含胺基的胺类化合物、含有较基的化合物以及含有羟基的化合物。

下面将分别介绍几类可用于粉末涂料的环氧固化剂及其在低温固化方面的发展。

1胺类化合物1.1咪唑及其衍生物用于粉末涂料的简单取代咪唑，主要有2-甲基咪唑、2-苯基咪唑、长链取代基咪唑等几种。

虽然这些简单咪唑能提供很高的固化活性，但由于其熔点一般较高、难以与环氧树脂均匀分散，活化温度低（82-87℃）与环氧树脂混合后贮存期较短，因此，此类咪唑通常不作为单一固化剂用于低温固化系统中，而通常是作为固化促进剂与其他固化剂联合使用。

例如与在环氧/双氰胺体系中添加0.1%-0.3%重量份的2-甲基咪唑，可使固化温度将至160℃左右。

作为固化剂和固化促进剂时，咪唑与环氧树脂的固化反应如下图所示。

为了克服简单咪唑环氧树脂固化剂的缺点和不足，将简单咪唑化合物进行改性，对咪唑分子上的活性点（仲胺基、叔胺基）进行钝化，适当降低其反应活性，改善其与环氧树脂的相容性，同时也可以赋予其他特殊的性能。

在粉末涂料中已有应用的咪唑衍生物主要有以下几类。

辐射固化涂料
辐射固化涂料是一种通过紫外线、电子束或者X射线等辐射
源使涂料固化的涂料。

它是一种瞬间固化的涂料，具有固化速度快、操作方便、环保等优势。

辐射固化涂料主要由预聚物、交联剂、光引发剂和其他助剂组成。

在涂料施工后，通过辐射源的辐射作用，光引发剂被激活，并释放出能量，引发预聚物和交联剂之间的化学反应，形成交联结构，从而使涂料瞬间固化。

辐射固化涂料具有很高的固化速度，通常只需要几秒钟就可以实现固化，这使得它适用于快速生产或是需要高效率的生产环境。

此外，辐射固化涂料没有溶剂挥发问题，不会产生有害气体和废水，对环境友好。

然而，辐射固化涂料的应用还受到一些限制。

首先，辐射源设备较为昂贵，增加了生产成本。

其次，辐射固化涂料对辐射源的要求较高，光引发剂的选择也有限制，需要考虑适合的辐射强度和波长。

此外，在涂料厚度较大的情况下，辐射固化涂料的固化效果可能不理想。

总体来说，辐射固化涂料是一种高效、环保的涂料，适用于需要快速固化的场景，但对设备和条件有较高要求。

随着技术的不断发展，辐射固化涂料的应用前景将更加广阔。

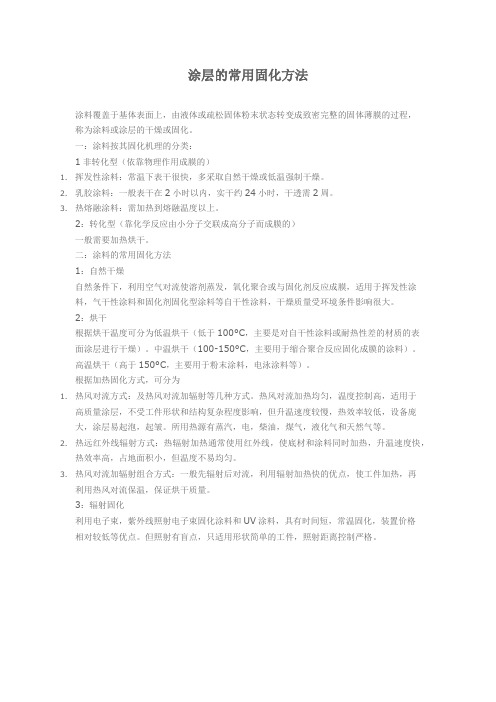

涂层的常用固化方法涂料覆盖于基体表面上，由液体或疏松固体粉末状态转变成致密完整的固体薄膜的过程，称为涂料或涂层的干燥或固化。

一：涂料按其固化机理的分类：1非转化型（依靠物理作用成膜的）1.挥发性涂料：常温下表干很快，多采取自然干燥或低温强制干燥。

2.乳胶涂料：一般表干在2小时以内，实干约24小时，干透需2周。

3.热熔融涂料：需加热到熔融温度以上。

2：转化型（靠化学反应由小分子交联成高分子而成膜的）一般需要加热烘干。

二：涂料的常用固化方法1：自然干燥自然条件下，利用空气对流使溶剂蒸发，氧化聚合或与固化剂反应成膜，适用于挥发性涂料，气干性涂料和固化剂固化型涂料等自干性涂料，干燥质量受环境条件影响很大。

2：烘干根据烘干温度可分为低温烘干（低于100°C，主要是对自干性涂料或耐热性差的材质的表面涂层进行干燥）。

中温烘干（100-150°C，主要用于缩合聚合反应固化成膜的涂料）。

高温烘干（高于150°C，主要用于粉末涂料，电泳涂料等）。

根据加热固化方式，可分为1.热风对流方式：及热风对流加辐射等几种方式。

热风对流加热均匀，温度控制高，适用于高质量涂层，不受工件形状和结构复杂程度影响，但升温速度较慢，热效率较低，设备庞大，涂层易起泡，起皱。

所用热源有蒸汽，电，柴油，煤气，液化气和天然气等。

2.热远红外线辐射方式：热辐射加热通常使用红外线，使底材和涂料同时加热，升温速度快，热效率高，占地面积小，但温度不易均匀。

3.热风对流加辐射组合方式：一般先辐射后对流，利用辐射加热快的优点，使工件加热，再利用热风对流保温，保证烘干质量。

3：辐射固化利用电子束，紫外线照射电子束固化涂料和UV涂料，具有时间短，常温固化，装置价格相对较低等优点。

但照射有盲点，只适用形状简单的工件，照射距离控制严格。

2024年辐射固化涂料市场环境分析1. 引言辐射固化涂料是一种高效快速固化的涂料，通过紫外光、电子束或X射线等辐射源引发化学反应，实现涂料的固化。

随着环保意识的提高和技术的进步，辐射固化涂料在市场上越来越受到关注。

本文将对辐射固化涂料市场环境进行分析，揭示其发展潜力和市场竞争状况。

2. 市场规模及增长趋势辐射固化涂料市场规模逐年增长，在全球范围内得到广泛应用。

根据市场研究机构的数据，2019年全球辐射固化涂料市场规模达到XX亿美元，预计到2025年将增长至XX亿美元。

主要驱动市场增长的因素包括环境要求的提高、工业领域对高效生产的需求以及新兴应用领域的发展。

未来几年，辐射固化涂料市场有望保持稳定增长，但也面临一些挑战，如成本较高、技术要求较高等。

3. 市场竞争格局辐射固化涂料市场具有一定的竞争格局，当前主要的竞争者包括国内外涂料企业和专业化的辐射固化涂料生产商。

国外企业在技术实力和市场占有率方面较为突出，但国内企业在本地市场的竞争力逐渐增强。

目前，市场上辐射固化涂料产品种类繁多，不同企业提供的产品主要区别在于性能、质量和价格等方面。

随着技术的进步和市场需求的变化，市场竞争格局可能会发生变化。

4. 市场发展趋势（1）环保要求的推动：随着环保要求的提高，传统的溶剂型涂料面临着限制。

辐射固化涂料具有无溶剂、低VOC排放等优势，逐渐取代传统涂料，成为市场的主流产品。

（2）新兴应用领域的发展：辐射固化涂料在汽车、电子、建筑等领域都有广泛的应用。

随着新兴应用领域的发展，辐射固化涂料市场将迎来新的增长机遇。

（3）技术创新的推动：辐射固化涂料市场处于不断创新的阶段，新的技术和材料不断涌现。

例如，水性辐射固化涂料、高固态辐射固化涂料等，都具有较好的发展前景。

5. 市场挑战辐射固化涂料市场在发展过程中面临一些挑战，主要包括以下几个方面：（1）技术要求高：辐射固化涂料的生产和应用需要一定的专业知识和设备支持，技术要求较高，对生产企业和使用企业提出了一定挑战。

粉末涂料知识概括简介：粉末涂料是一种新型的不含溶剂的100%固体粉末状涂料。

具有不用溶剂、无污染、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。

粉末涂料的含义不仅在于粉末涂料的产品为粉末状态的，即使在涂装过程也是以粉末状态来使用的，只有在烘烤成膜时它才有一个熔融形成液态的过程。

粉末涂料是没有挥发分的，成膜物为100%的涂料，理论上产品的利用率近乎100%。

由于没有液态介质的挥发，没有环境污染，具有良好的生态环保性；粉末涂料一次性就可形成较厚的涂层，具有极高的生产效率；粉末涂料的力学性能和抗化学腐蚀性能优异，具有优异的涂膜性能；粉末涂料的使用能够节约能源，节约资源，利用率可达99%,使用安全，具有突出的经济性；因此，人们称粉末涂料是具有“四E”性的涂料。

作用：防躺装I用于化工池槽、石油管道、饮用水管道和阀体、家庭用品、电镀夹具等分类：粉末涂料以其主要成膜物质的性质再分成热固型和热塑型两类。

乙烯基类粉末涂料 热塑型粉末涂料聚烯疑粉末涂料 尼龙粉末涂料聚偏二氯乙烯(PVDE )粉末涂料 聚乙烯粉末涂料热塑性聚醋粉末涂料其它类型粉末涂料及聚氯乙烯(PVC)粉末涂料TGIC 固化的纯聚醋粉末涂料 B -猪烷基酰胺固化的纯聚酯粉末涂料 多异氧酸酯固化的纯聚酯粉末涂料-不饱和聚酯树脂粉末涂料有机硅树脂粉末涂料 用于辐射固化的粉末涂料组成：粉末涂料没有溶剂，其组成结构比较简单，基本上可分为以下几种：1、 成膜物质 树脂，它是涂料成膜的基础，又叫基料。

树脂是黏结颜填料形成坚韧连 续膜的主要组分。

2、 助剂用以熠加粉末涂料的成模性，改善或消除涂膜的缺陷，或使涂膜形成纹理。

3、 颜料赋予粉末涂料遮盖性和颜色。

4、 功能组分赋予涂膜某种特殊功能，如导电、伪装、阻燃等。

粉末涂料的成膜物质的性质决定了粉末涂料的主要性质和用途，人们选用合适的成膜物 质以及相应的固化剂来满足不同环境下使用材料的涂装。

1.粉末涂料助剂：粉末涂料助剂是以增加粉末涂料的成膜性，改善或消除涂膜的缺陷，或是涂膜形成纹理 的材料。

低温固化铜浆降低固化温度的方法
降低低温固化铜浆的固化温度可以通过以下几种方法实现：
1. 添加催化剂：可以添加一些催化剂，如氧化钯、氧化铜等，以促使固化反应发生，降低固化温度。

2. 添加增溶剂：可以添加一些增溶剂，如有机酮类、有机酸类等，以改变铜颗粒的浸润性和扩散性，从而使其在较低的温度下固化。

3. 调整配方比例：可以通过调整铜粉和溶剂的配方比例，寻找到具有较低固化温度的最佳配方，并通过优化工艺参数来达到降低固化温度的目的。

4. 使用辐射固化技术：可以使用光固化或电子束固化等辐射固化技术来代替传统的热固化方法，这些方法可以在较低温度下实现固化。

需要注意的是，应根据具体的工艺条件和要求进行实验和优化，从而找到最适合降低低温固化铜浆固化温度的方法。
