给排水图纸符号大全在建筑设计和施工中，给排水系统是一个非常重要的部分，而给排水图纸符号则是设计师和工程师必须熟悉并掌握的内容。
本文将为大家详细介绍一些常见的给排水图纸符号，希望对大家有所帮助。
1. 排水管道符号。
在给排水系统的图纸中，排水管道符号是非常常见的。
通常，排水管道符号是用来表示管道的类型、尺寸、连接方式等信息。
在图纸中，不同的排水管道符号会使用不同的线型和线宽来表示，以便工程师和施工人员能够清晰地理解管道的布置和连接方式。
2. 排水设备符号。
排水设备符号用来表示给排水系统中的设备，如水槽、下水道、排水泵等。
这些设备在图纸中通常会用特定的图形和符号来表示，以便工程师和施工人员能够准确地识别和安装这些设备。
3. 排水阀门符号。
排水阀门符号在给排水系统的图纸中也是非常重要的。
阀门的位置、类型、尺寸等信息都会在图纸中用特定的符号来表示。
这些符号通常会包括阀门的形状、尺寸、开启方式等信息，以便工程师和施工人员能够准确地安装和操作这些阀门。
4. 排水标高符号。
在给排水系统的图纸中，排水标高符号用来表示排水管道和设备的高度。
这些符号通常会包括标高线和标高数字，以便工程师和施工人员能够准确地了解排水系统的高度和坡度。
5. 排水连接符号。
排水连接符号用来表示给排水系统中不同部件之间的连接方式。
这些符号通常会包括连接的类型、尺寸、材质等信息，以便工程师和施工人员能够准确地安装和连接排水系统的各个部件。
总结。
给排水图纸符号在建筑设计和施工中起着非常重要的作用。
设计师和工程师需要熟悉和掌握这些符号，以便能够准确地理解和绘制给排水系统的图纸。
希望本文介绍的内容能够对大家有所帮助，让大家更加了解和掌握给排水图纸符号的相关知识。

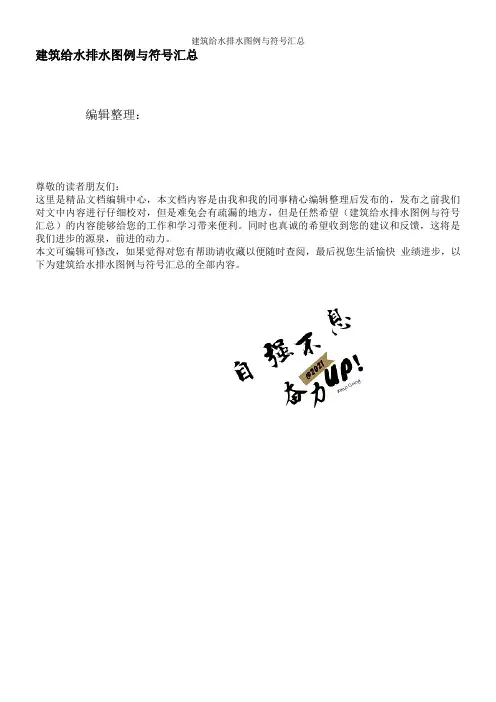

建筑给水排水图例与符号汇总编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（建筑给水排水图例与符号汇总）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为建筑给水排水图例与符号汇总的全部内容。
建筑给水排水一、图线建筑给水排水常用线型图例表。
二、比例建筑给水排水专业制图常用的比例表。
.三、标高的标注1、室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时,可标注相对标高，但应总图专业一致。
2、压力管道应标注中心标高；重力流管道和沟渠宜标注管(沟）内底标高。
标高单位以m计时,可注写到小数点后第二位。
3、标高的标注方法应符合下列规定：（1）平面图中，管道标高应按下图中的方式标注；平面图中管道标高标注法（2）平面图中，沟渠标高应按下图的方式标注平面图中沟渠标高标注法（3）剖面图中，管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法（4）、轴测图中，管道标高应按图2。
3.5—4的方式标注。
轴测图中管道标高标注法（5）建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高，标注方法应为H+X,XX，H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm.2、管径的表达方式应符合下列规定：(1）水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材,管径宜以工程直径DX 壁厚表示；(2) 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径DX壁厚表示；（3）钢管、薄壁不锈钢管等管材，管径宜以公称Dw表示；（4）建筑给水排水塑料管材，管径宜以外径dn表示；（5）钢筋混凝土（或混凝土）管,管径宜以内径d表示；（6）复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；（7）当设计中均采用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

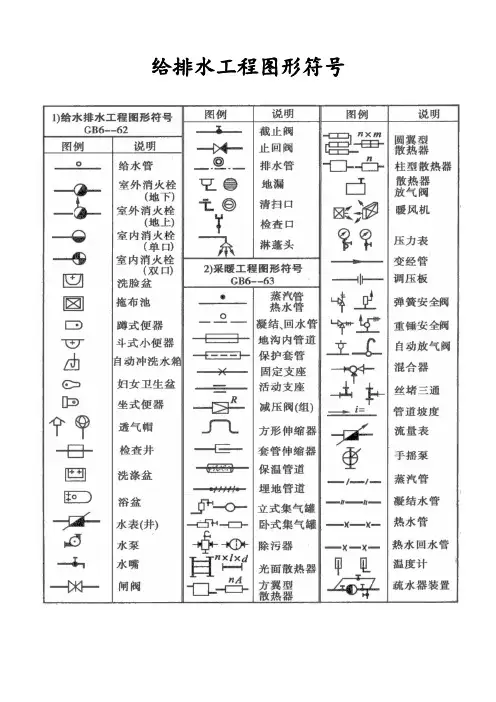

给排水、消防图纸图例符号与画法总结（干货）线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。
线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。
