建筑电气电工基本知识_建筑电气施工图

关于电工的知识大全电工是指从事电气设备安装、维护、维修和故障排除等工作的职业人员。

他们主要负责电气设备的布线、安装插座、电灯、开关、电机等工作。

以下是关于电工的知识大全：1. 电工的职责：- 安装和维护电气线路及设备。

- 检查、测试和修理电气故障。

- 检查电气设备以确保符合国家和行业标准。

- 配置电气线路和控制系统。

- 进行电气安全检查和维护工作。

- 解决电气故障及时恢复电力供应。

2. 电气安全知识：- 电气事故的危害和预防措施。

- 使用绝缘工具和个人防护装备的方法。

- 安全接地的原理和方法。

- 电气设备的标志和标识。

3. 电气线路知识：- 电气线路的基本原理和组成。

- 不同类型电线和电缆的选择和安装。

- 熟悉施工图纸，了解线路布置和连接方式。

- 掌握线路的故障排除方法。

4. 电气设备知识：- 常见电气设备及其原理和构造。

- 各种开关、插座和照明设备的安装和维护。

- 电动机的工作原理、类型和故障维修。

- 电气变压器和发电设备的基本原理和维护方法。

5. 电气仪表与控制知识：- 了解各种电气仪表的类型、测量原理和使用方法。

- 掌握工业控制系统的原理和基本组成。

- 上下盘控制电路的设计和调试。

6. 电气维护与故障处理：- 定期检查和维护电气系统。

- 分析电气故障的原因，快速排除故障。

- 各种电气仪表的校准和维修。

- 配电箱和电力接线的维护和故障排除。

7. 法律法规与标准：- 了解国家和地方相关法律法规。

- 掌握电气安装与维护的相关标准和规范。

- 遵守职业道德和职业规范，保护环境和人身安全。

8. 新技术：- 掌握新能源技术，如太阳能和风能发电系统。

- 熟悉智能电网和智能家居技术。

- 学习和应用新的电气设备和工具。

9. 职业培训与证书：- 参加相关电工培训课程，获得职业资格证书。

- 持续学习和更新电气知识，修订和更新证书。

10. 职业发展：- 提高电工技能，通过实践经验和培训提升职业水平。

- 在电力、工业、建筑等行业中寻找职业发展机会。

建筑电气图基本符号敷设方式和敷设部位敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：WE：沿墙面敷设；WC：暗敷设在墙内；FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；BMG1是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断;SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地黄绿相兼PEN:接零蓝色3项线火线:A项黄B项绿C项红KV:电压千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号建筑工程申请认证财富值双倍检索优先专属展现同行交流LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R ———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯YJV22--416代表聚乙烯绝缘聚氯乙烯护套的电缆,22代表铠装即在四条线的外面有一层铁皮包裹,一共4芯,截面积为16平方毫米;YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设BV-5×16SC32：导线型号为铜芯塑料绝缘线,5根16mm2,穿焊接钢管敷设;BV-2×：导线型号为铜芯塑料绝缘线,2根2.5mm2;WC/FC指5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;FPC15-WC：穿阻燃半硬聚氯乙烯管敷设;WP1-BV3×50＋1×35CTCE表示：1号动力线路,导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2,沿顶板面用电缆桥架敷设;WL2-BV3×SC15WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷;ZR-BV阻燃型铜芯聚氯乙烯绝缘电线;NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆;TMY-3808+1606：808表示ABC三相为808的铜排606为零排;TMY是硬铜母铜排母线的意思;RVS：铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线;RVV：铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等;BV,BV电线,全称是铜芯聚氯乙烯绝缘电线;因为分类和用途是用来分布电流用的,属于布电线类,用字母B表示；绝缘材料为聚氯乙烯,用字母V表示,因而得;开关器件符号说明：TIMS-125/80/43002其中4表示四级；300：热磁脱扣器；2：电机保护用;DZ47-60/3P-25：小型断路器,型号DZ47-60,三相25A;C65N-16A：2P是指适使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极JDZ10-66000/1001电压互感器：J电压互感器Voltagetransformer；D单相Singlephase；Z浇注式Castingtype；10设计序号DesignNumber；6电压等级kVVoltageclasskV；6000/100额定电压比；1准确等级电度表型号DD28；DD10；DD862;第一个字母D代表电度表；第二个字母T代表三相单相为D；后面的数字是各生产厂商定的;建筑水电图纸WF表示什么是指供电及穿管型号解释出来就是：耐压1000V的四芯120平方毫米交联绝缘钢带铠装护套电缆,穿用直径100毫米钢管屋面或混凝土屋地面敷设。

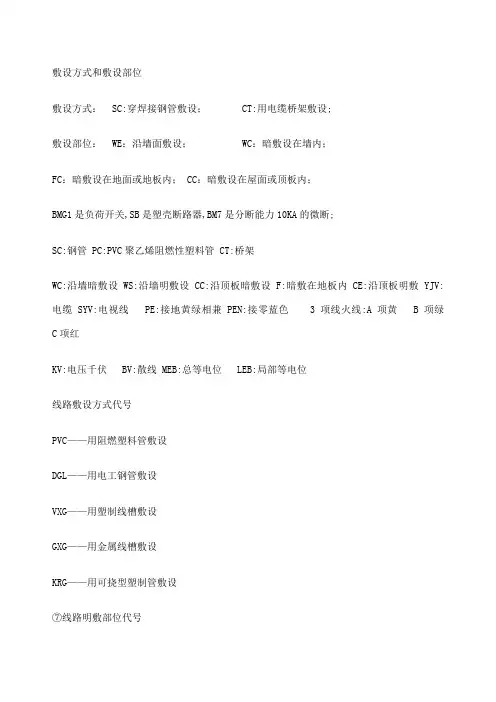

敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设;敷设部位： WE：沿墙面敷设； WC：暗敷设在墙内；FC：暗敷设在地面或地板内； CC：暗敷设在屋面或顶板内；BMG1是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断;SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地黄绿相兼 PEN:接零蓝色 3项线火线:A项黄 B项绿C项红KV:电压千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯YJV22--416 代表聚乙烯绝缘聚氯乙烯护套的电缆,22代表铠装即在四条线的外面有一层铁皮包裹,一共4芯,截面积为16平方毫米;YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线,5根16mm2,穿焊接钢管敷设;BV-2×2.5：导线型号为铜芯塑料绝缘线,2根2.5mm2;VV-5x2.5-SC32/WC/FC 指 52.5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设; FPC15-WC：穿阻燃半硬聚氯乙烯管敷设;WP1-BV3×50＋1×35CT CE 表示：1号动力线路,导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2,沿顶板面用电缆桥架敷设;WL2-BV3×2.5SC15 WC 表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷;ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线;NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆;TMY-3808+1606：808表示ABC三相为808的铜排606为零排;TMY是硬铜母铜排母线的意思; RVS：铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线; RVV：铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等;BV,BV电线,全称是铜芯聚氯乙烯绝缘电线;因为分类和用途是用来分布电流用的,属于布电线类,用字母B表示；绝缘材料为聚氯乙烯,用字母V表示,因而得;开关器件符号说明：TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用;DZ47-60/3P-25：小型断路器,型号DZ47-60,三相25A;C65N-16A：2P是指适使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P 指双极的,VE-30mA指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极JDZ10-6 6000/100 0.2/1 电压互感器：J 电压互感器 Voltage transformer； D 单相Single phase；Z 浇注式 Casting type；10 设计序号 Design Number；6电压等级kV Voltage classkV；6000/100 额定电压比；0.2/1准确等级电度表型号DD28；DD10；DD862;第一个字母D 代表电度表；第二个字母T 代表三相单相为D；后面的数字是各生产厂商定的;DD－单相, 如DD862DT－三相四线, 如DT862DS－三相三线,如DS862F－复费率, 如DDSF855Y－预付费, 如DDSY855S－电子式, 如DDS855IP防护等级：IP40：4接触电气设备保护和外来物保护等级——防护1.0mm直径和更大的固体外来体探测器球体直径为1.0mm,不应完全进入;0电气设备防水保护等级——无防护IP30：3接触电气设备保护和外来物保护等级——防护2.5mm直径和更大的固体外来体探测器球体直径为2.5mm,不应完全进入;0电气设备防水保护等级——无防护IP20：2第一个数字——防护12.5mm直径和更大的固体外来体探测器球体直径为12.5mm,不应完全进入;0第二个数字——无防护;IP54：5第一个数字——防护灰尘,不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害;4第二个数字——防护喷水,从每个方向对准柜体的喷水都不应引起损害;1、单相二,三级暗装插座一般配什么型号的线要接几根线啊250V、10A、1KW2、三相四级暗装插座一般配什么型号的线一般要接几根线一个插座400V、10A、3KW3、上面两种插座安装时一般距地面多高如何配管,多大直径的什么管子来穿电线满意回答1、接三根线,分别是L/N/PE也就是火零地;一般施工中会采用BV 2.5的导线;2、接五根线,分别是L/N/PE,三根火线＋零＋地;3kW的设备,也选用BV 2.5的导线;如果设备是水泵等三相平衡的设备,并且没有控制系统用电,可以不用N线,只接入四根线即可;这个要看插座是五孔插座还是四孔插座来确定;3、一般单相插座安装高度,普通环境是下沿距地0.3米,潮湿环境或者机房内下沿距地1.4米安装;可以采用SC15管,PVC16管穿线;三相插座安装高度视用电设备位置而定;如常见的三相热水器;插座可定1.4米高;可以采用SC25管,PVC25管穿线;、BV-22.5-TC20-CC这个最后的CC是什么意思啊答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设,最后的CC是暗敷在顶板内的意思 ;其他说明：BV电线：1.分类和用途是用来分布电流用的,属于布电线类,用字母“B”表示；2.导体材料是铜,用字母“T”表示,布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯,用字母“V”表示；电线型号及名称；4.布电线结构简单,除上面三点,有的还有护套,护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示;没有护套以及后面没有的就不用表示;如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 ;02、有时还有FC、WC之类的是表示什么个安装方式啊答：FC 暗敷在地面, WC 暗敷设在墙内 ,CC 暗敷在顶板内其他说明：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP；直接埋设：DB；电缆沟敷设：TC；混凝土排管敷设：CE03、最好能解释一下BV-22.5-TC20-CCFC、WC是表示什么意思啊答：详见上述01回答；04、常见的安装表示方式线路敷设方式：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP；直接埋设：DB；电缆沟敷设：TC；混凝土排管敷设：CE；沿或跨梁屋架敷设：AB；暗敷在梁内：BC；沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE；暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：F；PR 塑料线槽敷设；PC 硬制塑料管敷设；FPC 半硬制塑料管敷设；SC 薄电线管敷设；RC 水煤气管敷设；MR 封闭式金属线槽敷设；CT 电线桥架或托盘敷设；K 瓷瓶或拄式绝缘子敷设；PCL 塑料夹敷设；CP 蛇皮管/金属软管敷设；QR 铝合金线槽敷设；PL阻燃半硬聚乙烯管敷设；AL 铝皮线卡敷设；SR 沿钢索敷设；BE 沿屋架或跨屋架敷设；CLE 沿柱或跨柱敷设；WE 沿墙面敷设；ACE 能进入的吊顶内敷设；CE 沿顶棚面或顶板面敷设；BC 暗敷设在梁内；C 暗敷设在柱内；WC 暗敷设在墙内；FC 暗敷在地面；CC 暗敷在顶板内；ACC 暗敷在不能进人的吊顶内要穿金属管；SCE 在吊顶内敷设要穿金属管管路敷设标注方法；SC：焊接钢管；TC：电线管镀锌或非镀锌薄钢管；PC：硬质塑料管；CT：电缆桥架；CP：金属软管；SR：钢线槽；MR: 金属线槽；RC：水煤气管；KBG：管为套接扣压式镀锌薄壁钢导管；JDG：为套接紧定式镀锌薄壁钢导管；导线敷设部位：CT：电缆桥架敷设；SR：沿钢索敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CC：沿现浇板内暗敷设；CE：沿天棚面或顶棚面敷设；AC 沿或跨柱敷设；ACE：在能进入人的吊顶在敷设；SCE 吊顶内敷设；BC:暗敷设在梁内；CLC：暗敷设在柱子内；BC 暗敷设在梁内；WC：暗敷设在墙内；WE：沿墙明敷设；WS 沿墙面敷设；FC：地板或地面下敷设；CC：暗敷设在屋面或顶板内；电线常用的表示法：RVB：平行多股软线扁的；RVS：对绞多股软线；RVV：多股软线……建筑电气安装图纸上的wp1-yjv-1kv-4×35＋1×25桥架的wp1-yjv是什么意思建筑电气安装图纸上的wp1-yjv-1kv-4×35＋1×25桥架的wp1-yjv是什么意思wp1:这个配电箱内第一个插回路yjv:交联聚乙烯绝缘聚氯乙烯护套铜芯1kv：准确的因该是0.6/1kv 0.6为相电压,1为线电压435+125 4根35平方毫米瓦形+1根25平方毫米圆形WE是电气设计施工图中常用的一种线路敷设方式：WE：沿墙面敷设建筑电气图纸中有以下拼音符号,求解：XF FXDY DX PYFJ PLX XSP SFK 例如：XHS是消火栓XF消防；DX：电线；PYFJ排烟风机；SFK：送风口；XSP：显示屏；PLX：喷淋箱FXDY：风箱电源建筑电气图纸符号CDB6--63/1PC16A什么意思CDB6-微断型号63-壳架电流63A1p-单极C-脱扣曲线,普通配电保护选用C曲线,电机保护选用D曲线;16A-额定电流16A建筑电气图纸中有一个双电源切换箱他的符号是HUSD18R-63/16A-4P是什么意思EPS是应急电源装置,标准的可以连续供电12小时,一般用于消防应急电源,HUSD18R-63/16A-4P是个型号,DUYD18代表应急电源装置以及厂家代码设计师应该是推荐用环宇的双电源开关,2KW是负载,16A是负载电流,4p是四相;双电源切换箱应该不大,一个双电源开关,加几个断路器,8010040应该足够啦EPS一般都是做成柜子设计师也推荐用环宇的EPS,这个EPS应该是消防应急照。

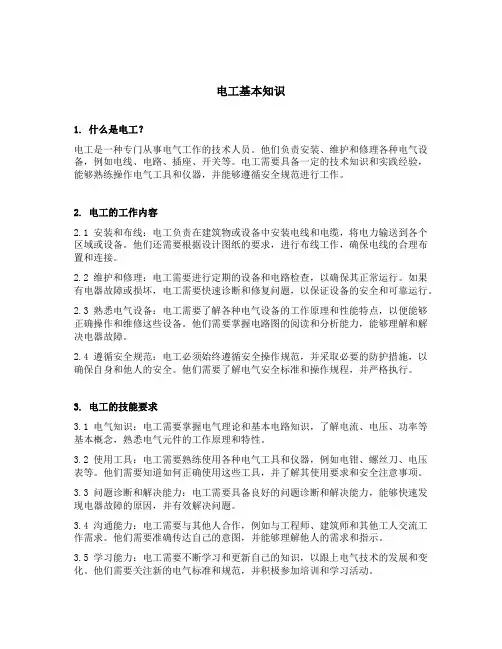

电工基本知识1. 什么是电工？电工是一种专门从事电气工作的技术人员。

他们负责安装、维护和修理各种电气设备，例如电线、电路、插座、开关等。

电工需要具备一定的技术知识和实践经验，能够熟练操作电气工具和仪器，并能够遵循安全规范进行工作。

2. 电工的工作内容2.1 安装和布线：电工负责在建筑物或设备中安装电线和电缆，将电力输送到各个区域或设备。

他们还需要根据设计图纸的要求，进行布线工作，确保电线的合理布置和连接。

2.2 维护和修理：电工需要进行定期的设备和电路检查，以确保其正常运行。

如果有电器故障或损坏，电工需要快速诊断和修复问题，以保证设备的安全和可靠运行。

2.3 熟悉电气设备：电工需要了解各种电气设备的工作原理和性能特点，以便能够正确操作和维修这些设备。

他们需要掌握电路图的阅读和分析能力，能够理解和解决电器故障。

2.4 遵循安全规范：电工必须始终遵循安全操作规范，并采取必要的防护措施，以确保自身和他人的安全。

他们需要了解电气安全标准和操作规程，并严格执行。

3. 电工的技能要求3.1 电气知识：电工需要掌握电气理论和基本电路知识，了解电流、电压、功率等基本概念，熟悉电气元件的工作原理和特性。

3.2 使用工具：电工需要熟练使用各种电气工具和仪器，例如电钳、螺丝刀、电压表等。

他们需要知道如何正确使用这些工具，并了解其使用要求和安全注意事项。

3.3 问题诊断和解决能力：电工需要具备良好的问题诊断和解决能力，能够快速发现电器故障的原因，并有效解决问题。

3.4 沟通能力：电工需要与其他人合作，例如与工程师、建筑师和其他工人交流工作需求。

他们需要准确传达自己的意图，并能够理解他人的需求和指示。

3.5 学习能力：电工需要不断学习和更新自己的知识，以跟上电气技术的发展和变化。

他们需要关注新的电气标准和规范，并积极参加培训和学习活动。

4. 电工的职业前景目前，随着电气设备的普及和更新换代，对电工的需求越来越大。

特别是在建筑、制造、能源等行业，电工的职业前景非常广阔。

一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下铜芯橡皮绝缘线：BX铜芯塑料绝缘线：BV铜芯塑料绝缘护套线：BVV铜母线：TMY铝母线：LMY铝芯橡皮绝缘线：BLX铝芯塑料绝缘线：BLV铝芯塑料绝缘护套线：BLVV参考资料：水电安装预算与定额及75225317 的回答。

一、室内电气照明施工图应包括的内容1、图纸目录及设计说明①目录表明电气照明施工图的编制顺序及每张图的图名，便于查询；②设计说明中主要说明电源来路，线路材料及敷设方法，材料及设备规格、数量、技术参数、供货厂家，施工中的有关技术要求等。

2、电气原理图电气照明施工图具有很强的原理性，其接线原理应按电工学的有关规定执行。

电气原理图主要表明下列内容：①建筑物内的配电系统的组成和连接的原理；②各回路配电装置的组成，用电容量值；③导线和器材的型号、规格、根数、辐射方法、穿线管的名称、管径；④各回路的去向；⑤线路中设备、器材的接地方式。

3、电器照明施工平面图：电气照明施工图是在建筑平面图的基础上绘制而成的，主要表明下列内容：①电源进户线的位置，导线规格，型号根数，引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）；②配电箱的位置（包括主配电箱、分配电箱等）；③各用电器材、设备的平面位置、安装高度、安装方法、用电功率等；④线路的敷设方法，穿线器材的名称、管径、导线名称、规格、根数；⑤从各配电箱引出回路的编号；⑥屋顶防雷平面图及室外接地平面图，还反映防雷带布置平面，选用材料、名称、规格、防雷引下方法，接地极材料、规格、安装要求等。

4、电气安装大样图电气安装大样图是表明电气工程中某一部位的具体安装节点详图或安装要求的图样，通常参见现有的安装手册，除特殊情况外，图纸中一般不予画出。

二、室内电气照明施工图的识读及注意事项1、常用电气照明线路及灯具、器材的图例如下表：2序号代号照明灯具安装方式1 X 线吊式2 L 链吊式3 G 管吊式4 D 吸顶式5 B 壁装式6 R 嵌入式7 Z 座灯头式8 L 沿梁下式9 Q 沿墙10 D 沿地板11 Z 沿柱12 P 沿天棚13 M 明敷14 A 暗敷15 G 穿焊接钢管敷设16 DG 穿电线管敷设17 VG 穿硬塑料管敷设18 CP 瓷瓶敷设3要正确识读室内电气照明施工图，可从以下几方面招手：①从设计说明入手，了解整个设计的意图及有关要求；②从电气接线原理图中了解整个建筑的接线方法及总回路数；③在识读电气照明平面图时，可以沿着导线布置程序循序渐进；④防雷接地平面图，表明防雷带的布置、室外接地极的位置及有关材料安装要求。

电工电气安装知识点总结一、电工电气安装基础知识1. 电工安全知识- 电工安装必须具备一定的安全意识，穿戴合格的劳保用品，危险场所必须戴安全帽、安全鞋、手套等，并遵守作业规程。

- 安装工作时，应确保电源已切断，工具全部具备绝缘功能，并检查工作场地的安全性。

- 高空作业时，应穿戴安全带，使用合适的脚手架或工具。

- 在水泵等潮湿场所作业时，要穿戴橡胶手套，避免触电事故。

- 安装工作完成后，应清理好工具，关闭电源开关，确保安全。

2. 电气知识- 了解电路原理，了解电压、电流、电阻的关系。

- 掌握电气工程图纸的阅读能力，熟悉电路图、谐波图、布线图等。

- 了解电气设备的基本原理和使用方法，如开关、插座、灯具等。

3. 电工常用工具- 电工刀、扳手、螺丝刀、电笔、隔离钳、断线钳、电工锤、塑料槌、线缆剥线器、绝缘胶带等。

4. 电气安装规范- 了解《住宅电气安装工程技术规范》、《民用建筑电气设计规范》等国家标准规范，合理进行电气安装。

5. 电气安装流程- 现场勘查、布线设计、电气管线敷设、开关、插座、灯具安装以及配电箱安装等。

二、电气安装常用设备安装方法1. 灯具安装- 安装前需检查灯具的参数和工作电源，规划安装位置，并进行开关线、零线、火线的焊接。

- 安装好后，进行灯具灯泡的安装并联接启动，排查是否有漏电现象。

2. 插座安装- 根据家具布局、实际用电需求和高度要求安装插座。

- 安装前需清理好安装位置，保证插座的固定、水平，并进行导线接线。

3. 开关安装- 根据实际用电需求和开关布置设计好位置，充分考虑家居装饰和电气安装的美观性。

- 开关接线需正确，安全可靠。

4. 配电箱安装- 配电箱布线需要符合规范要求，并要有一定的备用电力，确保电气安全。

- 配电箱的配线需详细，清晰，接线牢靠，无漏电隐患。

5. 高低压电气设备安装- 根据实际情况选择安装位置，安装设备前要对设备进行检查和试运行。

三、电气安装常见问题及解决方法1. 接线失败- 解决方法：重新检查导线安装位置和焊接的牢固性，保证导线没有断裂或脱落。

关于电工的知识大全电工是负责电气系统安装、维护和修理的专业人员。

以下是关于电工的一些基本知识点，包括技能、安全、工具、电路理论等方面：1.电工基础知识：电压、电流、电阻的概念。

直流电和交流电的区别。

电路的基本元件，如电阻、电容、电感。

欧姆定律和基尔霍夫定律。

2.安全知识：电击的危险性和预防方法。

使用个人防护设备的重要性。

安全开关和断路器的使用。

3.电气工具：钳子、螺丝刀、电表等基本手工具的使用。

电焊机、电动螺丝刀、电动钻等电动工具的使用。

电缆剥离工具、测量仪器等专业电工工具。

4.电路图和蓝图阅读：理解电路图和电气蓝图的基本符号和表示方法。

能够根据图纸进行安装和维护工作。

5.电工技能：电缆敷设和连接。

灯具、插座、开关等电器设备的安装和维护。

配电箱的安装和维护。

对电气系统进行故障诊断和修理。

6.电气安装规范：遵循国家和地方的电气安装标准和规范。

对电气设备的布线、接地等进行合理规划。

7.节能和环保：了解能源管理和电气系统优化的基本原理。

掌握一些提高能效的技术和方法。

8.通信和网络知识：对电信和网络布线有一定的了解，特别是在建筑物内的布线工作。

9.电气工程项目管理：了解项目计划、材料采购、人力安排等基本的项目管理知识。

10.行业法规和标准：了解和遵守相关的国家和地方法规，确保电气工作的合规性和安全性。

这些知识点是电工专业的基础，电工在实际工作中需要结合具体情况不断学习和提升自己的技能水平。

此外，随着技术的不断发展，了解新的电气设备和系统也是电工保持竞争力的关键。

老电工教你快速看懂电气控制电路图！【建筑工程类独家文档首发】看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。

而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1. 看主电路的步骤第一步：看清主电路中用电设备用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

电气安装工程与土建工程的协调配合施工篱笆外的小玫瑰发布时间：18-01-2210:58建筑工程的施工是比较繁杂的，它包括土建、给排水、采暖通风、电气安装等专业。

在施工中，如果各专业只考虑本身的工作范围，必将影响其他专业工种的施工，而且本专业或工种的工作也难以做好。

在整个施工阶段，不仅要一个专业施工完成了施工任务，而是需要所有专业施工齐头并进，全面协调配合施工，不然将给整个建筑工程施工带来巨大损失，损失不仅限于工期上，有时会造成经济或质量上的损失。

所以，施工中的协调配合占有十分重要的位置。

电气安装工程是整个建筑工程项目的一个组成部分，与其他施工项目必然发生多方面的联系，尤其和土建施工关系最为密切，如：电源的进户，明暗管道的敷设，防雷和接地装置的安装，配电箱(屏、柜)的固定等，都要在土建施工中预埋构件和预留孔洞。

随着现化设计和施工技术的发展，许多新结构、新工艺的推广应用，施工中的协调配合就愈加显得重要。

建筑工程按结构所用的建筑材料不同，可以分为钢结构、木结构、砖石结构和混凝土结构：按受力和构造特点又可分为承重墙结构、框架结构等形式。

在土建施工阶段，针对建筑结构及施工方法的基本特点采取相应的方法，充分做好电气安装的配合施工，避免返工。

论文大全。

从建筑工程中常见的高层现浇钢筋混凝土结构形式谈谈土建施工各阶段的电气施工协调配合配合工作。

在工程项目的施工组织设计阶段，由电气施工设计人员对土建设计提出技术具体要求，例如开关柜的基础型钢预埋：电气设备和线路的固定件预埋，这些要求应在土建结构施工图中得到体现。

土建施工前，电气安装人员应会同土建施工技术人员共同审核土建和电气施工图纸，以防遗漏和发生差错，电气技术工人应该看懂土建施工图纸，了解土建施工进度计划和施工方法，尤其是梁、柱、地面、屋面的做法和相互问的连接方式，并仔细地校核自己准备采用的电气安装方法是否符合土建施工的规范要求。

施工前，还必须加工制作和备齐土建施工阶段中的预埋件、预埋管道和零配件，电气设备随设备带来的预埋件要必须采用，因为随设备带来的预埋件更加符合电气安装的规范要求。

电工技术基础与技能知识点一、概要电工技术作为现代工业和科技领域不可或缺的一部分，涵盖了广泛的实践应用与理论知识体系。

本文旨在概述电工技术基础与技能知识点的主要内容，帮助读者了解该领域的核心概念和基本原理。

本文将介绍电工技术的基本概念、电路基础知识、电气设备及其运行原理、电气安全知识以及实践操作技能要求。

这些内容共同构成了电工技术的核心知识体系，为工程师和技术人员在工业、建筑、通信等领域进行电气工作提供了重要的理论基础和实践指导。

通过掌握这些基础知识和技能，电工能够在实际工作中解决各种电气问题，确保电力系统的稳定运行和安全可靠。

1. 介绍电工技术的重要性和应用领域。

电工技术作为一项核心科技技能，对于现代社会的发展和运作起着至关重要的作用。

它涉及到电气科学知识的多个领域，为我们日常生活中电力设备的安装、维修和使用提供了重要支撑。

本文旨在深入探讨电工技术基础与技能的核心知识点，首要部分为电工技术的重要性和应用领域。

电工技术的重要性不容忽视，尤其是在当代信息化社会中。

几乎各个领域和行业都需要运用到电工技术，无论是工业制造、交通运输、通讯科技还是家庭生活。

在工业领域，电工技术为机器设备的运行维护提供了技术支持，确保了生产线的稳定运行和工厂的正常生产。

在交通运输方面，从汽车到高速铁路的电气设备，都需要电工技术的精细维护和维修保障其运行安全。

通讯科技的飞速发展也离不开电工技术的支持，包括电话通讯、互联网连接等都需要稳定的电力供应和高效的电路系统。

至于应用领域，电工技术的涉及范围相当广泛。

在家庭生活中，电线布线、电路维修以及家用电器的安装和维护都需要有一定的电工知识基础。

商业和工业领域的应用更为广泛和深入，包括但不限于电机维修、电力分配系统的设计和维护、电气设备的安装和调试等。

电力系统自动化、智能电网的建设和发展也是电工技术的重要应用领域之一。

随着科技的进步和创新，电工技术的应用领域还将不断拓展和深化。

电工技术的重要性和应用领域体现在社会生产和生活的各个方面。
