建筑电气施工图识图方法建筑电气施工图识图方法引导语：每一张施工图都有相应的工程图例标注着，想要看懂施工图就必须熟悉相关的施工知识，以下是店铺整理的建筑电气施工图识图方法，欢迎参考!一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2.电气线路都必须构成闭合回路;3.线路中的各种设备、元件都是通过导线连接成为一个整体的;4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3.系统图如变配电工程的供配电系统图、照明工程的.照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
建筑电气工程图基本知识及识图建筑电气工程是指为建筑物提供供电、照明、空调、通风、消防等服务的电气系统。
建筑电气工程图则是建筑电气工程的重要组成部分，它为工程师和施工人员提供了必不可少的设计及施工指导。
因此，建筑电气工程图的学习对于建筑电气工程师和施工人员都是非常重要的。
建筑电气工程图的基本类型在建筑电气工程中，常见的电气图纸包括平面图、立面图、示意图、接线图等。
其中：平面图平面图是展示建筑物内电器设备安装位置和电气布线情况的图纸，通过绘制建筑平面图并标记电器设备的安装位置、电气线路和线路沟槽等来表示。
立面图立面图是展示建筑物中各种设备的垂直安装位置、尺寸和相互之间的距离关系的图形表示。
常见的立面图包括用电柜、配电盘、开关、插座和灯具等。
示意图示意图是建筑电气工程图中的一种简洁明了的图示，通过相应的图例标识来说明各种电器设备的位置和布线方案。
接线图接线图通常用于展示电气设备的内部结构及其电路连接，更重要的是，它可以指导工程师和施工人员准确无误地连接电路。
建筑电气图纸的重要性建筑电气图纸是建筑电气工程师和施工人员必不可少的工具。
图纸不仅反映了建筑的功能需求和需要的电气设备，而且指导施工人员正确地安装和连接电器设备。
此外，建筑电气图纸对于充分利用空间和满足建筑物的使用和管理要求也非常重要。
建筑电气工程师和施工人员需要熟悉建筑电气图纸的不同种类和使用方法。
熟练掌握建筑电气图纸基本技能，包括正确绘制、命名图例符号和图纸的规范要求是非常重要的。
常见的建筑电气图符号及其含义图符是建筑电气工程图中常用的图形，它们代表仪表、设备、元件以及电连接元器件等。
在建筑电气工程图中，最常见的工程图符有以下几类。
变压器图符变压器是电气设备的一种，较常用于电线路的变压和降压，图符通常表示为一个矩形。
电机图符电机是常见的电动机械设备，是建筑电气工程中的关键组成部分，使用的图符通常是一个圆形，其中偏心表示电机的旋转。
输电线图符输电线是由金属导线制成的电线，连接输电电源和负载，图符用于表示输电线路及其所连接设备。
建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。
它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。
电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。
电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。
电气工程的施工质量直接影响建筑物的使用寿命和维护成本。
电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。
建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。
如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。
设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。
02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。
说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。
供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。
平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。
设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。
接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。
03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。
01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。
02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。
建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。
电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。
建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。
图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。
系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
![2024版建筑电气工程施工图[1]](https://uimg.taocdn.com/8f7b608e59f5f61fb7360b4c2e3f5727a5e9248a.webp)
建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。
作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。
列出所有图纸的名称、图号、张数等，方便查阅。
图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。
详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。
设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。
系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。
平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。
国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。
国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。
国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。
其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。
030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。
电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。
照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。
照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。

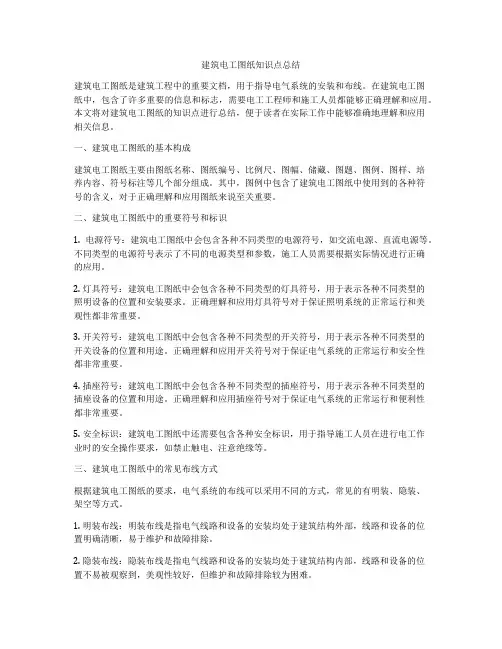

建筑电工图纸知识点总结建筑电工图纸是建筑工程中的重要文档，用于指导电气系统的安装和布线。
在建筑电工图纸中，包含了许多重要的信息和标志，需要电工工程师和施工人员都能够正确理解和应用。
本文将对建筑电工图纸的知识点进行总结，便于读者在实际工作中能够准确地理解和应用相关信息。
一、建筑电工图纸的基本构成建筑电工图纸主要由图纸名称、图纸编号、比例尺、图幅、储藏、图题、图例、图样、培养内容、符号标注等几个部分组成。
其中，图例中包含了建筑电工图纸中使用到的各种符号的含义，对于正确理解和应用图纸来说至关重要。
二、建筑电工图纸中的重要符号和标识1. 电源符号：建筑电工图纸中会包含各种不同类型的电源符号，如交流电源、直流电源等。
不同类型的电源符号表示了不同的电源类型和参数，施工人员需要根据实际情况进行正确的应用。
2. 灯具符号：建筑电工图纸中会包含各种不同类型的灯具符号，用于表示各种不同类型的照明设备的位置和安装要求。
正确理解和应用灯具符号对于保证照明系统的正常运行和美观性都非常重要。
3. 开关符号：建筑电工图纸中会包含各种不同类型的开关符号，用于表示各种不同类型的开关设备的位置和用途。
正确理解和应用开关符号对于保证电气系统的正常运行和安全性都非常重要。
4. 插座符号：建筑电工图纸中会包含各种不同类型的插座符号，用于表示各种不同类型的插座设备的位置和用途。
正确理解和应用插座符号对于保证电气系统的正常运行和便利性都非常重要。
5. 安全标识：建筑电工图纸中还需要包含各种安全标识，用于指导施工人员在进行电工作业时的安全操作要求，如禁止触电、注意绝缘等。
三、建筑电工图纸中的常见布线方式根据建筑电工图纸的要求，电气系统的布线可以采用不同的方式，常见的有明装、隐装、架空等方式。
1. 明装布线：明装布线是指电气线路和设备的安装均处于建筑结构外部，线路和设备的位置明确清晰，易于维护和故障排除。
2. 隐装布线：隐装布线是指电气线路和设备的安装均处于建筑结构内部，线路和设备的位置不易被观察到，美观性较好，但维护和故障排除较为困难。
定义与作用定义作用指导建筑电气工程的施工安装，是建筑电气工程设计、施工、监理、验收等各环节的重要依据。
施工图分类及组成分类组成设计原则与规范设计原则建筑电气设计应遵循安全、可靠、经济、合理和方便的原则，同时满足建筑物的使用功能要求。
设计规范建筑电气设计必须符合国家现行的有关设计规范和标准，如《民用建筑电气设计规范》、《建筑物防雷设计规范》等。
此外，还应遵循当地供电部门的有关规定和要求。
电源进线及高压开关柜变压器高压电缆及敷设方式高压设备保护及计量展示低压开关柜的型号、数量以及主要元件如断路器、接触器等。
低压开关柜及主要元件配电线路及敷设方式用电设备及功率保护接地及防雷措施标明配电线路的型号、规格、敷设方式和路径等。
反映各用电设备的名称、位置、功率等信息。
展示低压配电系统的保护接地方式、防雷措施等。
应急照明及动力系统图应急照明灯具及电源动力设备及控制方式线路敷设及保护措施应急照明启动及持续时间照明平面图主要表示建筑内各房间的照明灯具、开关、插座等电气设备的平面位置。
通过照明平面图，可以了解各房间的照明布局、灯具类型、安装方式等信息。
照明平面图应与建筑平面图相配合，确保电气设备的准确定位。
照明平面图照明控制原理图照明控制原理图主要表示照明系统的控制方式和电路原理。
通过照明控制原理图，可以了解开关、灯具等电气设备的连接方式、控制逻辑等信息。
照明控制原理图对于照明系统的调试和维护具有重要意义。
灯具布置及安装要求灯具安装要求包括安装高度、安装方式、接线方在灯具布置和安装过程中，应注意与其他专业的触发器件火灾报警装置火灾警报装置电源及配电系统火灾自动报警系统图视频监控系统通过摄像头、录像机等设备对重要区域进行实时监控和录像，确保安全。
入侵报警系统通过红外线、微波等传感器实时监测入侵情况，及时发出警报。
门禁管理系统对重要区域的进出口进行管理和控制，防止未经授权的人员进入。
电子巡查系统通过预设的巡查路线和时间，对重要区域进行定时、定点的巡查。
建筑电气工程施工图的工程一、建筑电气工程施工图的定义建筑电气工程施工图是基于建筑电气工程设计方案，详细展示建筑物内电气设备、电气线路、电气布局等内容的绘制图纸，是建筑电气工程设计方案的具体呈现，也是施工单位进行施工的操作指南。
二、建筑电气工程施工图的编制原则1.合理性原则：建筑电气工程施工图应符合相关法律法规和国家标准，保证施工质量、安全性和经济性。
2.清晰明了原则：建筑电气工程施工图要求绘制清晰、明了，方便施工人员查阅和操作。
3.细致完备原则：建筑电气工程施工图应包含建筑物内所有电气设备、电气线路、配电箱、开关、插座等细节，确保施工的全面性和完备性。
4.规范化原则：建筑电气工程施工图应符合相关设计规范和标准，避免出现不符合要求的问题。
三、建筑电气工程施工图的内容要求1.电气设备布置图：包括建筑物内所有电气设备的布置位置、安装高度等信息。
2.电气布线图：展示建筑物内所有电气线路的走向、连接方式、规格等信息。
3.配电箱布置图：展示建筑物内配电箱的位置、配电情况等信息。
4.开关插座布置图：展示建筑物内所有开关、插座的位置、数量、类型等信息。
5.接地引线图：展示建筑物内所有设备的接地引线情况。
6.防雷接地引线图：展示建筑物内所有设备的防雷接地引线情况。
7.自动控制系统布线图：展示建筑物内自动控制系统的布线情况。
8.照明布线图：展示建筑物内所有照明设备的布线情况。
四、建筑电气工程施工图的绘图要求1.标准化：建筑电气工程施工图绘制应符合相关规范和标准，字迹清晰，线条粗细适中。
2.明确性：建筑电气工程施工图上所有信息应清晰明了，符号、图例应使用统一规范。
3.尺寸一致性：建筑电气工程施工图上的尺寸应一致，确保施工的准确性。
4.布局合理：建筑电气工程施工图上的内容布局合理，易于施工人员理解和操作。
五、总结建筑电气工程施工图是建筑电气工程设计的重要组成部分，它具有指导施工、保证施工质量、安全和经济等重要作用。
编制建筑电气工程施工图要符合相关原则和规范，内容要求全面细致，绘图要求标准明确，确保施工的顺利进行。
