建筑电气电工基本知识建筑电气施工图58页PPT

备的作用
●图形文字符号
FU
第四节 建筑照明器分类
一、按安装方式分类
（1）吸顶式 照明器吸附在顶棚上。 （2）悬吊式 照明器挂吊在顶棚上。根据挂 吊的材料不同可分为线吊式、链吊式和管吊式。
（3）壁式 照明器吸附在墙壁。
（4）嵌入 式照明器的大 部分或全部嵌 入顶棚内，只 露出发光面。
（5）台式 主要供局部照明 用。 （6）庭院式
一、强电和弱电基本概念（熟悉） ★强电工程 工程把电能引入建筑物，进行电能
再分配并通过用电设备将电能转换 成机械能、热能和光能等。
★弱电工程 工程是实现建筑物内部以及内部和外 部间的信息交换、信息传递及信息控 制等。
二、强电工程和弱电工程涉及范围（了解）
动力工程
通信与计算机网络
照明工程
CATV电视与卫星电视
这种供电方式需用六根输电线，既不经济也 体现不出三相交流电的优点。
因此，发电机三相定子绕组都是在内部采用 星形(Y形)或三角形(△形)两种连接方式向外输电。
2.三相电源的星形连接
如下页所示，将发电机三个线圈的末端X、Y、 Z连接在一起，这个连接点N称为中性点，自该点 引出的导线叫中性线，中性线通常与大地相连， 此时又称零线。
三相交流电路中的电源有三个，每一个电源 称为一相电源，一般称为A、B、C三相电源。
三相电源向外供电是采用三相三线制、三相 四线制或三相五线(增加一条接地保护线)的形式。
所谓三相四线制就是三根相线(火线)一条中 性线（零线）的供电体制。
第三节 常用低压控制电器（熟悉）
一、接触器
接触器的作用是通、断电动机电路或其它负 载电路 。
从三相线圈的首端A、B、C分别引出三根导 线统称为相线(俗称火线)。

4
2.1建筑电气安装工程施工三大阶段
1施工技术准备 电气施工技术准备一般主要包括以下几项内容： (1)熟悉和审查图纸 (2)编制施工组织计划或施工方案 (3)编制施工预算 (4)进行技术交底
5
2.1建筑电气安装工程施工三大阶段
2施工其它准备 施工其他准备主要包括施工现场准备，物
资、机具及劳力准备以及季节施工准备。
分部工程，虽然改变外形尺寸但仍能满足安全使用要求，
可按技术处理方案和协商文件进行验收。
通过返修或加固处理仍不能满足安全使用要求的分部
工程、单位(子单位)工程，严禁验收。
25
2.1建筑电气安装工程施工三大阶段
2质量验收程序和组织 检验批及分项工程应由监理工程师(建设单位项目技术
负责人)组织施工单位项目专业质量(技术)负责人等进行 验收。
工等措施)重做或更换器具、设备的检验批，应重新进行
验收。经有资质的检测单位检测鉴定能够达到设计要求的
检验批，应予以验收；经有资质的检测单位检测鉴定达不
到设计要求、但经原设计单位核算认可能够满足结构安全
和使用功能的检验批，可予以验收。经返修(对工程不符
合标准规定的部位采取整修等措施)或加固处理的分项、
10
2.1建筑电气安装工程施工三大阶段
2.1.3竣工验收阶段
1建筑电气工程质量验收
(1)检验批质量合格
要求主控项目和一般项目的质量经抽样检验合格；具有完整的施 工操
作依据、质量检查记录。
①室外电气安装工程中分项工程的检验批
②变配电室安装工程中分项工程的检验批
③供电干线安装工程分项工程的检验批
④电气动力和电气照明安装工程中分项工程及建筑物等电位联结分 项工程的检验批

Thank you
建筑电气基础知识
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿

1、按钮
（1）基本结构
按钮帽、复位弹簧和触 头系统
建筑电气
（2）工作原理
按钮按下→ 触头系统动作→ 弹簧储能→ 松手→ 触头系统复位 ←复位弹簧作用
最新.
(9-15)
特点：受力触头动作，力 消失触头复位
（3）图形文字符号
2、闸刀开关
刀开关种类很多
按极数分为单 极、双极和三极 刀开关一般与熔断器串 联使用，以便在短路或 过负荷时熔断器熔断而 自动切断电路
最新.
13
二、继电器
建筑电气
继电器和接触器的工作原理一样。主要区别在于，触发器
的主触头可以通过大电流，而继电器的 触头只能通过小电流。
所以，继电器只能用于控制电路中。
中间继电器
电压继电器
电流继电器 继电器类型：
热继电器（做过载保护）
时继电器（具有延时功能）
…...
最新.
(9-14)
三、其它控制电器
最新.
建筑电气
图形文字符号
(9-16)
3、自动空气断路器（自动开关） 作用：可实现短路、过载、失压保护。
结构：
过流 脱扣器
建筑电气
欠压 脱扣器
基本结构：
电流电磁系统、电压电磁系统、脱扣系统、 触头系统、弹最簧新系. 统等组成。
(9-17)
4、熔断器
建筑电气
熔断器主要作短路或过载保护用，串联在被保护
三相电源向外供电是采用三相三线制、三相 四线制或三相五线(增加一条接地保护线)的形式。
所谓三相四线制就是三根相线(火线)一条中 性线（零线）的供电体制。
2020年10月16日
最新.
12 第一章第12页
第三节 常用低压控制电器（熟悉）

塑料管配线
适用于潮湿或有腐蚀性环境的室内场所作明管配线或暗管配线，但易受 机械损伤的场所不宜采用明敷
配线方式 线槽配线
电缆配线 竖井配线 钢索配线
架空线配线
适用范围 适用于干燥和不易受机械损伤的环境内明敷或暗敷，但对有严重腐蚀场所不宜采 用金属线槽配线；对高温、易受机械损伤的场所内不宜采用塑料线槽明敷
(5) 施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距 离不得小于0.5m。
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识
9.1.3 施工现场的外电防护
表9.2 外电架空线路的边线之间最小安全操作距离
外电路电压
1KV以 1～
35～
下
10KV 110KV
154～ 220KV
第九章 建筑电气施工
9.1建筑安装工程基本知识 9.2室内配线施工要点与技术规范 9.3建筑电气照明安装 9.4室外线缆施工
9.5接地、防雷装置施工
9.6电气施工过程的检验与试验
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识
9.1.1 电气安装工艺流程及一般要求
1 工艺流程
(2) 在建工程(含脚手架具)的外侧边缘与外电架空线路的边线之间必须保 持安全操作距离。最小安全操作距离应不小于表9.2所列数值。
(3) 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与 路面的垂直距离应不小于表9.3所列数值。
(4) 旋转臂架式起重机的任何部位或被吊物边缘与10kV及以下的架空线 路边线最小水平距离不得小于2m。
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识

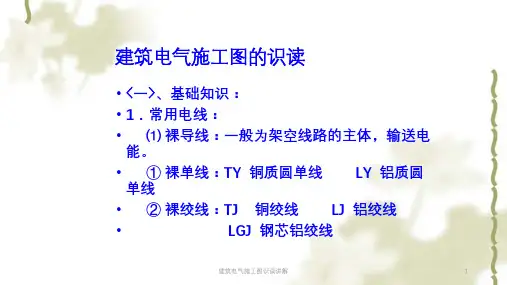

建筑电气施工图识读讲解
23
• 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
• 3 所有带洗浴设备的卫生间均作等电位联接，具体 做法参见98ZD501—51、52。
建筑电气施工图识读讲解
40
• 2根穿PC16，3根穿PC20，4~6根穿PC25。
• 五、设备选择及安装方式 • 1 各层配电箱，除一层配电间明装外，其他均为暗装；安装
高度为底边距地1.5m。 • 2 照明开关、插座均为暗设，除注明者外，均为250V，10A，
插座均为底边距地0.3m，开关底边距地1.3m，距门框0.2m。 • 3 出口标志灯在门上方安装时，底边距门框0.2m；若门上
•设计说明
• 一、设计依据
• 1 民用建筑电气设计规范》（JGJ/T 16—92）；
• 2 建筑物防雷设计规范》（GB 50057—94 2000年 版）；
• 3 有线电视系统工程技术规范》（GB 50200— 94）；
• 4 其他有关国家及地方的现行规程、规范及标准。
• 二、设计内容
• 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
建筑电气施工图识读讲解23本工程按民用三类建筑防雷要求设置防雷措施利用建筑物金属体做防雷及接地装置在女儿墙上设人工避雷带利用框架柱内的两根对角主钢筋做防雷引下线并利用结构基础内钢筋做自然接地体所有防雷钢筋均焊接连通屋面上所有金属构件和设备均应就近用10镀锌圆钢与避雷带焊接连通接地电阻不大于4若实测大于此值应补打接地极直至满足要求
常用控制电缆：KVV

C.三相四线制 1.三根相线，一根中性线 2.有四根输电线 3.可以输出两种电压：相电压与线电压 4.保证负载能正常工作 ,解决三相负载不对称的
情况
５.我国的三相四线制供电系统中，送至负载的线电压 一般为380V；相电压则为229V
６.中线的作用是 ：
使三相星形联结的不对称负载的相电压保持对称， 从而保证每相负载在额定电压下正常工作
I UL L
L
１.与电阻相似，单位也是欧姆 Fra bibliotek.具有阻碍电流通过的性质
３.称为电感抗，简称感抗，用符号表示 X L
XLL2 fL
无功功率 ：
Q L U L I U L 2/X L I2X L
（３）纯电容电路
图 10-4 纯 电 容 电 路
Q C U C I U C 2/X C I2 X C
用电系统
供配电系统
建筑电气照明系统
建筑动力系统
建筑弱电系统
• １.建筑供配电系统
• 接受电力系统输入的电能，并进行检测、 计量、变压，然后向建筑物各用电设备分配 电能的系统称为建筑供配电系统
• 组成：１.电能的生产和输配
•
２.电力负荷的分级及供电要求
•
３.供电电源及电压级别的选择
•
４.常用供电方式及系统接线方式
• Ａ．星形连接
三相负载作星形图10联-9 三结相不时对称负 ，载的如星形果联结负载不对称，一定要
接成三相四线制，即三相负载 到电源各端线与中线之间
Z A、Z B
、
ZC
分别接
１.在三相四线制电路中，由于中线的存在，使 三相负载均承受对称的相电压，从而保证负 载正常工作
２.相电流 ：通过各相负载的电流
