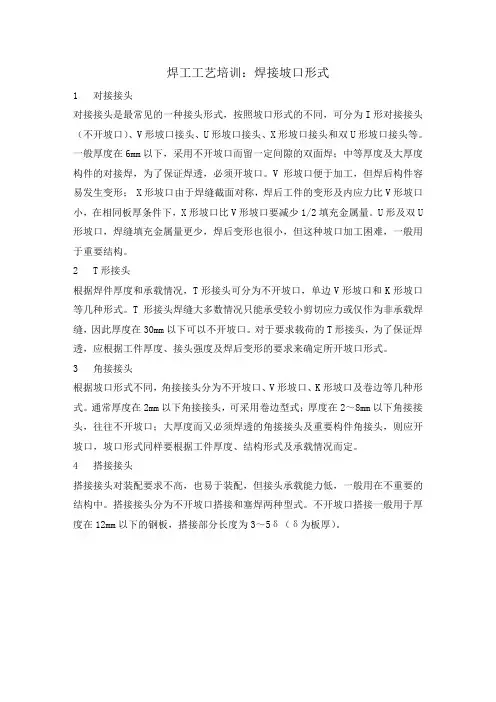

焊工工艺培训:焊接坡口形式
1 对接接头
对接接头是最常见的一种接头形式,按照坡口形式的不同,可分为I形对接接头(不开坡口)、V形坡口接头、U形坡口接头、X形坡口接头和双U形坡口接头等。
一般厚度在6mm以下,采用不开坡口而留一定间隙的双面焊;中等厚度及大厚度构件的对接焊,为了保证焊透,必须开坡口。
V形坡口便于加工,但焊后构件容易发生变形; X形坡口由于焊缝截面对称,焊后工件的变形及内应力比V形坡口小,在相同板厚条件下,X形坡口比V形坡口要减少1/2填充金属量。
U形及双U 形坡口,焊缝填充金属量更少,焊后变形也很小,但这种坡口加工困难,一般用于重要结构。
2 T形接头
根据焊件厚度和承载情况,T形接头可分为不开坡口,单边V形坡口和K形坡口等几种形式。
T形接头焊缝大多数情况只能承受较小剪切应力或仅作为非承载焊缝,因此厚度在30mm以下可以不开坡口。
对于要求载荷的T形接头,为了保证焊透,应根据工件厚度、接头强度及焊后变形的要求来确定所开坡口形式。
3 角接接头
根据坡口形式不同,角接接头分为不开坡口、V形坡口、K形坡口及卷边等几种形式。
通常厚度在2mm以下角接接头,可采用卷边型式;厚度在2~8mm以下角接接头,往往不开坡口;大厚度而又必须焊透的角接接头及重要构件角接头,则应开坡口,坡口形式同样要根据工件厚度、结构形式及承载情况而定。
4 搭接接头
搭接接头对装配要求不高,也易于装配,但接头承载能力低,一般用在不重要的结构中。
搭接接头分为不开坡口搭接和塞焊两种型式。
不开坡口搭接一般用于厚度在12mm以下的钢板,搭接部分长度为3~5δ(δ为板厚)。
焊接接头坡口形式和尺寸一、坡口的定义和分类焊接接头坡口是指为了在焊接过程中提供足够的焊缝厚度和焊接材料,而在接头的连接部位切割或加工出来的特殊形状。
根据焊接接头的不同要求和工件的材料、厚度等因素,坡口的形式和尺寸也会有所不同。

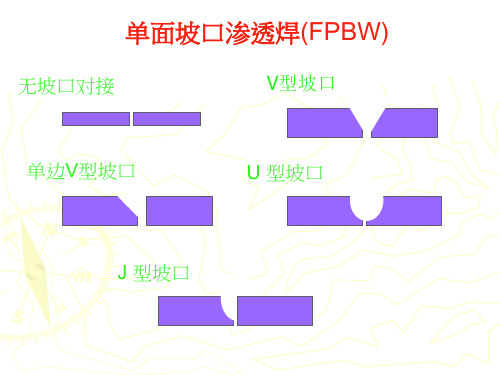

根据坡口的形状和槽底形式,坡口可以分为V型坡口、U型坡口、J 型坡口、X型坡口、Y型坡口等多种类型。
在实际焊接过程中,根据工件的要求和焊接材料的选择,选择合适的坡口形式可以提高焊接接头的强度和可靠性。
二、V型坡口V型坡口是最常见的一种坡口形式,它的形状呈V字形,可以分为单面V型坡口和双面V型坡口。
V型坡口适用于焊接板材的对接焊接,尤其适用于焊接厚板。
它的优点是焊接速度快,焊缝形状好,焊接质量高。
V型坡口的尺寸主要由坡口角度和坡口深度两个方面决定。
坡口角度是指V型坡口两侧的夹角,一般为60°或45°。
坡口深度是指焊接接头的两侧与板材表面之间的距离,一般为板材厚度的一半。
三、U型坡口U型坡口是一种槽底比较宽的坡口形式,它的形状呈U字形,适用于焊接板材的对接焊接。
U型坡口的尺寸主要由坡口宽度和槽底厚度两个方面决定。
坡口宽度是指U型坡口两侧的距离,一般为板材厚度的1.5倍。
槽底厚度是指坡口底部的宽度,一般为板材厚度的0.5倍。
四、J型坡口J型坡口是一种较为特殊的坡口形式,它的形状呈J字形,适用于焊接板材的角部连接。
J型坡口的尺寸主要由坡口底部的宽度和坡口深度两个方面决定。
坡口底部的宽度一般为板材厚度的0.5倍,坡口深度一般为板材厚度的0.5倍。
五、X型坡口X型坡口是一种较为复杂的坡口形式,它的形状呈X字形,适用于焊接板材的重要连接部位。
X型坡口的尺寸主要由两个方面决定:一是坡口的宽度,一般为板材厚度的1.5倍;二是坡口的深度,一般为板材厚度的一半。
六、Y型坡口Y型坡口是一种较为特殊的坡口形式,它的形状呈Y字形,适用于焊接板材的角部连接。
Y型坡口的尺寸主要由两个方面决定:一是坡口的宽度,一般为板材厚度的1.5倍;二是坡口的深度,一般为板材厚度的0.5倍。

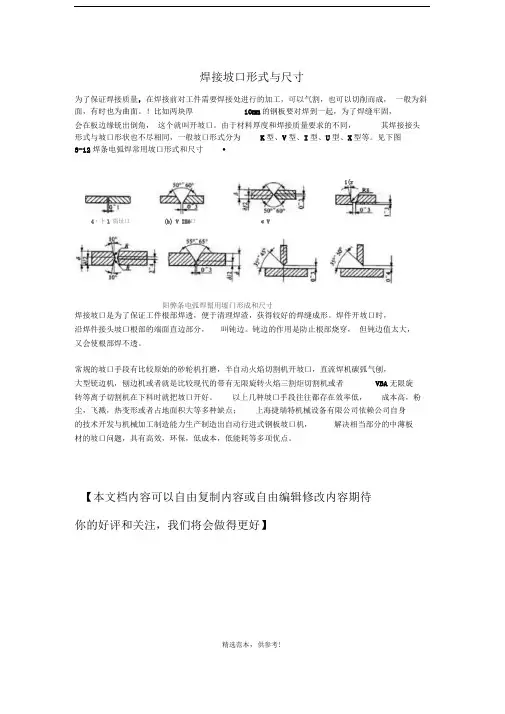

焊接坡口形式与尺寸
为了保证焊接质量,在焊接前对工件需要焊接处进行的加工,可以气割,也可以切削而成,一般为斜面,有时也为曲面。
!比如两块厚10mm的钢板要对焊到一起,为了焊缝牢固,
会在板边缘铳出倒角,这个就叫开坡口。
由于材料厚度和焊接质量要求的不同,其焊接接头形式与坡口形状也不尽相同,一般坡口形式分为K型、V型、I型、U型、X型等。
见下图
3-12焊条电弧焊常用坡口形式和尺寸•
焊接坡口是为了保证工件根部焊透,便于清理焊渣,获得较好的焊缝成形。
焊件开坡口时,
沿焊件接头坡口根部的端面直边部分,叫钝边。
钝边的作用是防止根部烧穿,但钝边值太大,
又会使根部焊不透。
常规的坡口手段有比较原始的砂轮机打磨,半自动火焰切割机开坡口,直流焊机碳弧气刨,
大型铳边机,刨边机或者就是比较现代的带有无限旋转火焰三割炬切割机或者VBA无限旋
转等离子切割机在下料时就把坡口开好。
以上几种坡口手段往往都存在效率低,成本高,粉尘,飞溅,热变形或者占地面积大等多种缺点;上海捷瑞特机械设备有限公司依赖公司自身
的技术开发与机械加工制造能力生产制造出自动行进式钢板坡口机,解决相当部分的中薄板
材的坡口问题,具有高效,环保,低成本,低能耗等多项优点。
【本文档内容可以自由复制内容或自由编辑修改内容期待
你的好评和关注,我们将会做得更好】
精选范本,供参考!
4・卜1 脂址口(b) V IK#口« V
i(r
阳弊条电弧焊幫用墟门形成和尺寸。
焊接接头种类及坡口形式2课时。
重点:认识接头形式,种类,坡口形式难点:接头的应用,坡口的作用,相应的尺寸一.焊接接头的种类用焊接方法联接的接头叫做焊接接头焊接接头包括:焊缝、熔合区和热影响区焊接接头包括:对接接头,T形接头,十字接头,搭接接头,角接接头,端接接头,套管接头,斜对接接头,卷边接头,和锁底对接接头,常用的几种接头有:1.对接接头:两焊件相对平行的接头。
它是焊接结构中应用最多的一种接头形式,最常用的一种接头形式,这种接头受力状况好,应力集中程度低,是比较理想的接头形式。
2.T形接头:一焊件之端与另一焊件表面构成直角或近似直角的接头,能承受各种方向力和力炬。
是综合性最好的接头。
仅次于对接接头的焊接接头3.角接接头两焊件端面构成在于30度小于135度夹角的接头。
这种接头受力状况不好,多用于箱形构件,根据焊件厚度不同常用于不重要的结构中。
4.搭接接头两焊件部分重叠构成接头,其应力分布不均匀。
疲劳强度较低,不是理想的接头形式,适用于被焊结构狭窄及密闭的时接结构。
二.坡口形式及坡口尺寸坡口形式共有三种:基本型、组合型、特殊型1.坡口的作用开坡口的目的就是保证电弧能深入根部,使根部焊透以便清除熔渣,获得较好的焊缝成型。
而且坡口能起到调节基本金属与填充金属的比例作用。
(手弧时熔深一般2—4MM)2.坡口形式(基本型)1)工形坡口不开坡口,两焊件之间留有一定的间隙,一般在5——6MM的焊件,保证焊透2)V形坡口是最常用的坡口形式,便于加工焊接为单面焊,焊后易产生角变形。
V形坡口加工容易,但焊后易产生角度变形。
3)X形坡口采用此坡口后,在厚度相等的情况下,能减少焊缝金属量1/2,并且对称焊接,焊后焊接形较小。
缺点是焊接时需要翻转焊件,X形坡口即能减少填充金属又能减少焊缝变形的坡口。
4)U形坡口在焊件厚度相同的条件下U形坡口的空间面积比X形坡口小得多,所以当焊件厚度较大,只能单面焊接时,为提高生产率,可采用U形坡口,但这种坡口由于根部有圆弧加工比较复杂,特别是在圆筒形焊件的筒壳上加工更加困难。

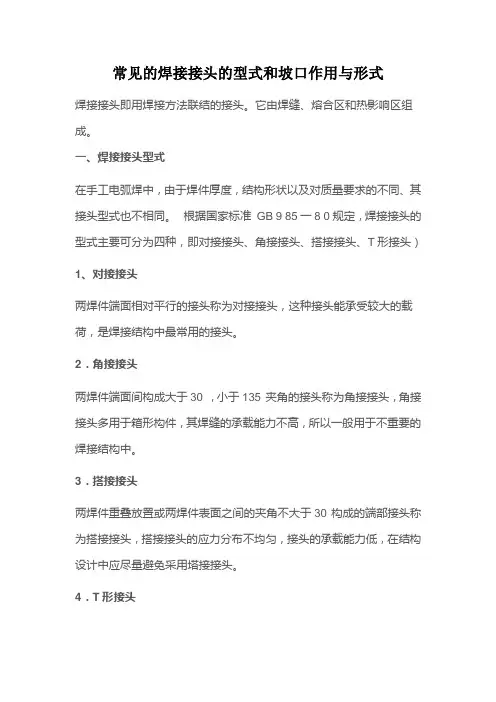

常见的焊接接头的型式和坡口作用与形式焊接接头即用焊接方法联结的接头。
它由焊缝、熔合区和热影响区组成。
一、焊接接头型式在手工电弧焊中,由于焊件厚度,结构形状以及对质量要求的不同、其接头型式也不相同。
根据国家标准GB 9 85一8 0规定,焊接接头的型式主要可分为四种,即对接接头、角接接头、搭接接头、T形接头)1、对接接头两焊件端面相对平行的接头称为对接接头,这种接头能承受较大的载荷,是焊接结构中最常用的接头。
2.角接接头两焊件端面间构成大于30°,小于135°夹角的接头称为角接接头,角接接头多用于箱形构件,其焊缝的承载能力不高,所以一般用于不重要的焊接结构中。
3.搭接接头两焊件重叠放置或两焊件表面之间的夹角不大于30°构成的端部接头称为搭接接头,搭接接头的应力分布不均匀,接头的承载能力低,在结构设计中应尽量避免采用塔接接头。
4.T形接头一焊件端面与另一焊件表面构成直角或近似直角的接头称为T形接头,这种接头在焊接结构中是较常用的,整个接头承受载荷、特别是承受动载荷的能力较强。
二、坡口作用与形式根据设计或工艺的需要,在焊件的待焊部位加工成一定几何形状的沟槽称坡口。
1、坡口的作用其主要作用是为了保证焊缝根部焊透,使焊接热源能深入接头根部,以保证接头质量。
坡口还能起到调节基本金属与填充金属比例的作用。
2、坡口的尺寸名称及标注钝边是为了防止烧穿,钝边尺寸要保证第一层焊缝焊透。
根部间隙在打底焊时,能保证报部焊透。
坡口角度是用来使电弧能深入焊缝的根部,使得钝边焊透,且便于清渣,以获得美观的焊缝。
3、常见的坡口形式常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等。
4、焊接坡口的选择焊接坡口的选择一般遵循以下原则:①能够保证工件焊透,(手弧焊熔深一般为2~4mm),且便于焊接操作。
如在容器内部不便焊接的情况下,要采用单面坡口即在容器的外面焊接。
②坡口形状应容易加工。
焊接接头形式及坡口焊接接头是焊接过程中连接被焊接构件的关键部位。
根据连接的部位和形式,焊接接头可以分为以下几种形式:对接接头、角接头、搭接接头、T型接头、衬垫接头和圆接头。
而根据焊缝的几何形状和转角,焊接接头的坡口形式可以分为以下几种:坡口无坡口、斜坡口、U型坡口、V型坡口、J型坡口和X型坡口等。
下面将分别对这些焊接接头形式及坡口进行详细介绍。
对接接头是最简单的焊接接头形式,是将两块相互平行或成角度的基金连接在一起,然后在接触面上进行焊接。
对接接头的坡口形式包括:直角坡口、钝角坡口、斜坡口、曲面坡口等。
其中直角坡口是最常见的坡口形式。
角接头是将两块相互成角度的基金连接在一起,然后在接触面上进行焊接。
角接头的坡口形式包括:直角坡口、锐角坡口、钝角坡口等。
搭接接头是将一块基金放在另一块上,然后在搭接部位进行焊接。
搭接接头的坡口形式包括:单搭接和双搭接等。
T型接头是将一块基金放在另一块基金的正上方或正下方,形成一个T字形。
T型接头的坡口形式有:单边坡口和双边坡口等。
衬垫接头是将一块被焊接构件放在另一块基金上,然后在两者之间放置衬垫。
衬垫接头的坡口形式包括:单坡衬垫、双坡衬垫等。
圆接头是将两个相对靠近的圆柱体或圆锥体焊接在一起的接头形式。
圆接头的坡口形式包括:圆弧坡口、椭圆坡口等。
以上是常见的焊接接头形式及坡口形式的介绍,不同的接头形式和坡口形式适用于不同的焊接情况。
选择合适的焊接接头形式及坡口形式可以提高焊接接头的连接强度和质量,确保焊接接头的使用安全。
在进行焊接接头设计时,应根据工件材料、厚度、焊接方法、焊缝要求等因素,选择合适的接头形式和坡口形式,进行合理的设计和安排,以保证焊接接头的性能和质量。
