SUMIDA平板功率电感简介
三、S UMIDA平板型功率电感与业界同行产品相比较优势性能简介:
3.1 全自动一模多穴成型,其生产自动化程度高、品质稳定、成本低;
3.2 采用新型稀有金属+粘合剂+铁氧体磁芯材料并与具有设计专利结构相结合的SUMIDA新型平板功率电感产品,其具有结构紧凑、机械强度高、性能稳定等传统绕线型功率电感不具备的优越性能;
3.3 体积轻薄的前提下其饱和和温升电流(Isat和Irms)较传统绕线功率电感有很大程度提升,其特别适合于高密度PCB布板及对体积要求高且工作电流较大的MID、手机等便携式数码产品对应DC-DC以及AC-DC等升降压开关电源中作为储能和滤波电感使用.
平板电感产品信息请登陆:官方网站了解。
电子元件简介:电阻、电容和电感的特点和应用电子元件是电子电路中不可缺少的组成部分,其中电阻、电容和电感是最基础的三种元件。
本文将详细介绍电阻、电容和电感的特点和应用,并按以下步骤进行阐述:1. 电阻的特点和应用电阻是电子元件中最常见的一种,它是用来限制电流流动的元件。
电阻的特点主要有:1.1 电阻的单位是欧姆(Ω),用来表示电阻对电流的阻碍程度。
1.2 电阻的阻值可以通过颜色环标识法来判断,不同颜色的环组合代表不同的阻值。
1.3 电阻根据功率的大小可以分为小功率电阻和大功率电阻。
1.4 电阻可以用于限制电流、分压和电流检测等方面。
1.5 电阻在模拟电路、数字电路和电源电路中都有广泛的应用。
2. 电容的特点和应用电容是一种储存电荷的元件,其特点如下:2.1 电容的单位是法拉(F),用来表示电容器储存电荷的能力。
2.2 电容的容值大小可以通过标注在电容器上的数值来表示,如1μF表示容值为1微法拉。
2.3 电容器根据结构可以分为固定电容和可变电容。
2.4 电容器可以用来储存能量、滤波和交流电路的相位移动等方面。
2.5 电容在无线电通信、电源滤波和音频放大器等领域都有广泛的应用。
3. 电感的特点和应用电感是一种储存能量的元件,其特点如下:3.1 电感的单位是亨利(H),用于表示电感器存储能量的能力。
3.2 电感器的大小可以通过其自感系数来表示,其数值与线圈的结构、材料和匝数等因素有关。
3.3 电感器可以分为固定电感器和可变电感器。
3.4 电感器可以用于储能、滤波和频率选择等方面。
3.5 电感器在无线电通信、电源电路和磁复合材料等领域都有重要的应用。
综上所述,电阻、电容和电感都是电子元件中不可或缺的组成部分,它们各自具有特点和应用。
了解这些元件的特点并正确应用,有助于我们更好地设计和搭建电子电路,推动科技的发展。
什么是一体成型电感?简介电感是一种电子元件,其主要功能是储存电能和升降电压。
在电子电路中,电感一般由线圈制成,其材料常为导电材料,这样能更好地抵御热损失并增大磁导率。
传统的电感制作方法是将线圈绕在磁芯、骨架或者空心氧化铝管上,然后通过绝缘封装使其达到固定的效果。
随着电子行业对于元件小型化、轻量化、高品质等要求的不断提高,电感也出现了一些新型的制作方式,其中就包括一体成型电感。
一体成型电感的定义在简单地了解了传统电感之后,我们可以开始进入本篇文章的核心:一体成型电感。
一体成型电感,是指以复合型材为主体材料,通过一次性模压、注塑等工艺制成的电感元件。
一体成型电感因其与传统电感工艺相比具有高效、便捷等特点而在近年来得到了广泛的应用。
一体成型电感在应用时可以实现多个电感共存或电感与其他电子元件在空间上的嵌入,从而提高电路的整体性能和紧凑度,但同时也增加了元件成型复杂度和品质的要求。
一体成型电感的组成一体成型电感主要由芯部、绕组和封装三个部分组成。
其中,芯部主要是由铁芯粉末、磁性粒子、硅酸钡等结构调理剂混合打成的混合物制成。
在这样的混合物中,磁性粒子被均匀地分散在整个材料中,会形成一个具有高磁导率和低热损耗的磁芯。
在极化后的芯部材料里,立式缠绕或径向缠绕的线圈就被制作成了电感绕组。
它们可以放入模具中,一次性模压完成。
封装部分主要是用来封装和固定芯部和绕组的,同样可以采用一次性注塑成型的方式完成。
一体成型电感的应用在现代经济发展中,一体成型电感被广泛应用于电力电子设备、电机控制等方面。
以磁性材料铁氧体为主要材料的芯片式电感在这其中占据主流地位。
一体成型电感因其具有良好的热稳定性、高磁导率、低磁芯噪声及高价格竞争力等优点,因此在众多领域都有着广泛的应用。
总之,一体成型电感是一种以芯部、绕组和封装三个部分为主的电子元件,其具有高效、便捷等优点,因此在现代经济发展中被广泛应用。
磁珠和电感的区别简介:磁珠和电感作为两种常见的电子元件,在电子领域使用广泛。
它们都能够在电路中起到储存和释放能量的作用,但是它们的工作原理和特点略有不同。
本文将从磁性特性、工作原理、应用领域等方面探讨磁珠和电感之间的区别。
一、磁性特性1. 磁珠:磁珠是一种由磁性材料制成的小圆球状物体。
它具有良好的磁性,往往适用于高频电路中。
磁珠一般采用铁氧体等材料制成,具有高磁导率和强磁饱和特性,可以在高频电路中提供较低的电感值。
磁珠在电路中起到滤波、隔离和储能的作用。
2. 电感:电感是一种由导体线圈制成的元件,主要使用导体线圈的电磁感应原理。
电感的磁性取决于线圈中的线圈材料和线圈的形状。
线圈中的磁性材料一般采用镍铁合金,具有较高的磁导率和饱和磁感应强度。
电感可以在电路中储存和释放能量,具有阻抗变化和滤波功能。
二、工作原理1. 磁珠:磁珠主要通过磁导率和磁感应强度来调整电路中的电感值。
当电流通过磁珠时,磁珠内部会产生磁场,通过改变磁场强度和方向,可以改变电感的大小和性质。
磁珠可根据不同的工作频率和电流条件选择合适的材料和尺寸。
2. 电感:电感基于电磁感应原理工作。
当电流通过线圈时,产生的磁场会自感应回到线圈中,产生感应电动势,并对电路中的电流起到调节的作用。
线圈的大小和形状以及线圈中的材料都会影响电感的大小和性能。
通过改变线圈的参数,可以实现对电流和电压的调控。
三、应用领域1. 磁珠:磁珠常见于高频电路和无线通信领域。
它们广泛应用于滤波器、隔离器和匹配器等电路中,可提供较低的电感值和较高的频率响应。
磁珠还可用于电源管理电路和射频功率放大器等应用,具有稳定性和可靠性的特点。
2. 电感:电感广泛应用于电源电路、放大器、射频通信和变频器等领域。
在直流电源电路中,电感可用于稳定电流和降低电压波动。
在放大器和射频通信领域,电感可用于匹配和调谐,提高信号转换效率。
电感还常用于变频器中的滤波和电路保护等方面。
结论:磁珠和电感作为常见的电子元件,在电子领域起到重要作用。

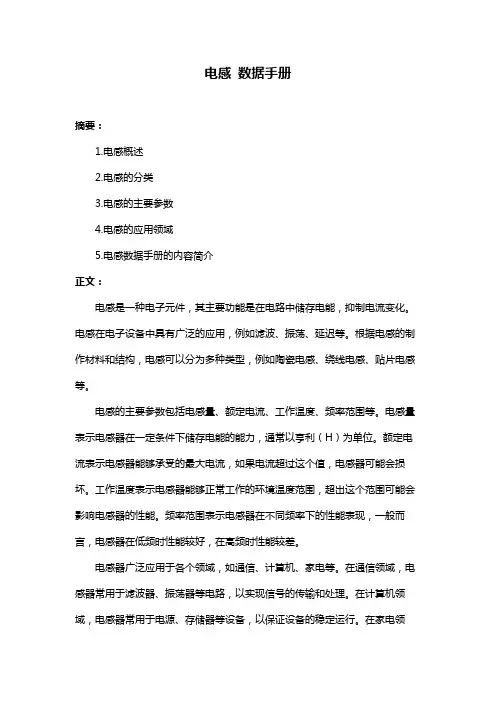

电感数据手册
摘要:
1.电感概述
2.电感的分类
3.电感的主要参数
4.电感的应用领域
5.电感数据手册的内容简介
正文:
电感是一种电子元件,其主要功能是在电路中储存电能,抑制电流变化。
电感在电子设备中具有广泛的应用,例如滤波、振荡、延迟等。
根据电感的制作材料和结构,电感可以分为多种类型,例如陶瓷电感、绕线电感、贴片电感等。
电感的主要参数包括电感量、额定电流、工作温度、频率范围等。
电感量表示电感器在一定条件下储存电能的能力,通常以亨利(H)为单位。
额定电流表示电感器能够承受的最大电流,如果电流超过这个值,电感器可能会损坏。
工作温度表示电感器能够正常工作的环境温度范围,超出这个范围可能会影响电感器的性能。
频率范围表示电感器在不同频率下的性能表现,一般而言,电感器在低频时性能较好,在高频时性能较差。
电感器广泛应用于各个领域,如通信、计算机、家电等。
在通信领域,电感器常用于滤波器、振荡器等电路,以实现信号的传输和处理。
在计算机领域,电感器常用于电源、存储器等设备,以保证设备的稳定运行。
在家电领
域,电感器常用于电视机、收音机等设备,以实现信号的接收和处理。
电感数据手册是一本详细介绍电感器的参数、性能、应用等方面的资料。
数据手册中包含了各种类型电感器的详细规格和性能数据,为电子工程师设计电路提供了重要参考。
通过查阅电感数据手册,工程师可以了解电感器的各项性能指标,并根据实际需求选择合适的电感器。
工字电感测试参数1. 简介工字电感是一种常用的电子元件,通常用于滤波、能量储存、电流限制等电路中。
为了确保工字电感的性能和质量,需要对其进行参数测试。
本文将对工字电感测试参数进行详细介绍。
2. 测试参数2.1 电感值电感值是工字电感的重要参数之一,用于衡量电感元件对电流变化的反应程度。
它是指在恒定电压下,电感元件两端的电压随时间变化时所产生的感应电动势的比值。
电感值的单位为亨利(H)。
2.2 电感容量电感容量是电感元件的容量特性之一,是指在给定频率下,电感元件所能储存的最大能量。
电感容量越大,表示工字电感在储存能量时的效果越好。
2.3 电阻电阻是工字电感的另一个重要参数。
它是指电感元件对电流流过时的阻力。
电阻值越大,表示工字电感在电流限制方面的效果越好。
2.4 频率响应频率响应是指工字电感对频率变化的响应能力。
工字电感的频率响应特性可以通过频率范围和相位差来描述。
频率范围表示电感元件正常工作的频率范围,相位差表示工字电感对频率变化的时间延迟。
2.5 电感线性度电感线性度是指工字电感的电感值在不同电流下的变化程度。
一个线性度好的工字电感,在不同电流下的电感值变化较小,能够保持较好的稳定性。
2.6 磁芯材料磁芯材料是工字电感中用于增加电感效果的材料。
不同的磁芯材料具有不同的电感特性,对工字电感的参数测试和测试结果有一定的影响。
3. 测试方法和工具3.1 电感仪电感仪是用于测量工字电感参数的一种专用设备。
它可以测量电感值、电感容量、电阻等参数,并能够通过外部电路进行频率响应和线性度的测试。
3.2 外部电路为了测试工字电感的频率响应和线性度,通常需要搭建一定的外部电路。
外部电路可以包括信号发生器、示波器、电阻等元件,用于模拟真实工作环境并测量相关参数。
3.3 校准工具为了确保测试结果的准确性,需要使用校准工具对电感仪和外部电路进行校准。
校准工具可以是标准电感元件、标准电阻或其他可靠的校准设备。
4. 测试步骤4.1 准备工作首先需要准备好工字电感样品、电感仪和外部电路,并确保所有设备和电路的正常工作。
电感等效电路1. 电感简介电感是电路中常见的被动元件之一,它是由线圈或线圈的一部分组成的。
当电流通过线圈时,会在线圈内产生磁场。
这个磁场会导致线圈中的电流发生变化,并产生一个反向的电动势。
电感的单位是亨利(H)。
电感具有储存和释放能量的特性,因此在电路中起到了重要的作用。
在许多电子设备中,电感用于滤波、稳压、信号传输等方面。
2. 电感的等效电路模型为了方便电路分析和设计,我们常常使用等效电路模型来代替电感。
常见的电感等效电路模型有两种:电感串联模型和电感并联模型。
2.1 电感串联模型电感串联模型是将电感视为一个串联的元件,其电感值为L。
电感串联模型如下图所示:在这个模型中,电感L与一个电压源VL串联,电压源的电压值等于电感两端的电压。
该模型适用于电感两端的电压是已知的情况。
2.2 电感并联模型电感并联模型是将电感视为一个并联的元件,其电感值为L。
电感并联模型如下图所示:在这个模型中,电感L与一个电流源IL并联,电流源的电流值等于电感两端的电流。
该模型适用于电感两端的电流是已知的情况。
3. 电感的等效电路参数电感的等效电路模型中,除了电感本身之外,还有一些其他的参数需要考虑。
3.1 电感的电流-电压关系电感的电流-电压关系可以用以下方程表示:V = L * dI/dt其中,V是电感两端的电压,L是电感的电感值,I是电感中的电流,t是时间。
这个方程描述了电感两端的电压与电流之间的关系。
3.2 电感的电压-电流关系电感的电压-电流关系可以用以下方程表示:I = (1/L) * ∫V dt其中,I是电感中的电流,V是电感两端的电压,L是电感的电感值,∫表示积分运算。
这个方程描述了电感中的电流与电压之间的关系。
3.3 电感的自感系数电感的自感系数是描述电感自身感应能力的参数,用L表示。
自感系数越大,表示电感对电流变化的响应越强。
3.4 电感的品质因数电感的品质因数是描述电感性能好坏的参数,用Q表示。
品质因数越大,表示电感的性能越好。
电感电感(inductance of an ideal inductor)是闭合回路的一种属性。
当线圈通过电流后,在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗,也就是电感,单位是“亨利(H)”,以美国科学家约瑟夫·亨利命名。
目录1电感简介1.1 自感1.2 互感2基本结构3电感特性4电感极值5电感作用6常见种类6.1 小型固定电感器6.2 可调电感器6.3 阻流电感器7主要分类7.1 按结构分类7.2 按工作频率分类7.3 按用途分类8主要参数8.1 电感量8.2 允许偏差8.3 品质因数8.4 分布电容8.5 额定电流9计算公式10电感单位11电感的作用1电感简介电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,电感(图1)会出现电动势来抵抗电流的改变。
这种电感称为自感(self-inductance),是闭合回路自己本身的属性。
假设一个闭合回路的电流改变,由于感应作用而产生电动势于另外一个闭合回路,这种电感称为互感(mutual inductance)。
自感当线圈中有电流通过时,线圈的周围就会产生磁场。
当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(感生电动势)(电动势用以表示有源元件理想电源的端电压),这就是自感。
互感两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,利用此原理制成的元件叫做互感器。
2基本结构电感可由电导材料盘绕磁芯制成,典型的如铜线,电感(图2)也可把磁芯去掉或者用铁磁性材料代替。
比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围,因而增大了电感。
电感有很多种,大多以外层瓷釉线圈(enamel coated wire )环绕铁素体(ferrite)线轴制成,而有些防护电感把线圈完全置于铁素体内。
电感简介
电感通俗一点一般就是指螺线圈,他在通过变化的电流时,会产生一些与一般的导线不同的效应,所以另起一个名字叫电感
电感只能对非稳恒电流起作用,它的特点两端电压正比于通过他的电流的瞬时变化率(导数),比例系数就是它的“自感”
电感起作用的原因是它在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,所以,这么说来,任何一个导体,只要它通过非稳恒电流,就会产生变化的磁场,就会反过来影响电流,所以任何导体都会有自感现象产生
在主板上可以看到很多铜线缠绕的线圈,这个线圈就叫电感,电感主要分为磁心电感和空心电感两种,磁心电感电感量大常用在滤波电路,空心电感电感量较小,常用于高频电路。
纯电感电路中电压与电流的关系解析电感简介:电感(电感线圈)是用绝缘导线绕制而成的电磁感应元件,也是电子电路中常用的元器件之一。
电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝,它在电路中用字母L表示,主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
电感器结构1、骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。
小型电感器(例如色码电感器)一般不使用骨架,而是直接将漆包线绕在磁心上。
空心电感器(也称脱胎线圈或空心线圈,多用于高频电路中)不用磁心、骨架和屏蔽罩等,而是先在模具上绕好后再脱去模具,并将线圈各圈之间拉开一定距离。
2、绕组绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3、磁心与磁棒磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,它有工字形、柱形、帽形、E形、罐形等多种形状。
4、铁心铁心材料主要有硅钢片、坡莫合金等,其外形多为E型。
5、屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。
采用屏蔽罩的电感器,会增加线圈的损耗,使Q值降低。
6、封装材料有些电感器(如色码电感器、色环电感器等)绕制好后,用封装材料将线圈和磁心等密封起来。
封装材料采用塑料或环氧树脂等。
纯电感电路中电压与电流间的数量关系由于电阻很小的线圈组成的交流电路,可以近似地看成是一个纯电感电路。
电感的电阻简介在电路中,电感是一种能够存储电能并且对电流有阻碍作用的元件。
当电感中通过电流时,会在其中产生磁场,并且与电流方向相反。
这个磁场会对电路中的电流产生一定的影响,使得电流的变化速率变慢,从而对电流带来阻碍。
这种阻碍电流流动的特性称为电感的电阻。
电感的基本概念电感也叫线圈或线圈电感,是一种能够通过阻碍电流或存储电能的被动元件。
它通常由导电线圈组成,这根线圈由导体绕成,形成一个线圈状的结构。
当通过电感的时候,电流会在线圈中产生磁场。
根据法拉第电磁感应定律,磁场的变化将会引起感应电动势,从而产生电压。
这就是电感的基本原理。
通过电感的电压与电流之间存在一种关系,即电感的电阻。
电感的电阻由内部的磁场产生,它阻碍了电流的变化速率。
当电流改变时,电感会在其中产生一个反向于电流变化方向的电压。
这个反向电压会对电流产生阻碍作用,从而减缓电流的变化速率。
电感的电阻计算电感的电阻通常使用电感的质量因数(Q因数)来表示。
Q因数是电感阻抗与直流电阻之间的比值。
Q因数越大,阻尼效应越小,电路中的能量损耗也越小。
计算电感的电阻可以使用以下公式:Q = ωL / R其中,Q为电感的Q因数,ω为电流的角频率,L为电感的感值,R为电感的直流电阻。
电感的Q因数可以通过电感的参数来确定,如电感的感值和直流电阻。
感值通常用亨利(H)作为单位,直流电阻通常用欧姆(Ω)作为单位。
通过测量电感的感值和直流电阻,可以计算出电感的Q因数。
电感的应用电感在电路中有着广泛的应用。
一般来说,电感被用于滤波电路、谐振电路、发电机和变压器等电子设备中。
在滤波电路中,电感被用于滤除电路中的高频噪声,从而提高信号质量。
通过选择合适的电感值,滤波电路可以实现对特定频率范围内信号的滤除。
在谐振电路中,电感被用于调整电路的谐振频率。
通过调整电感的参数,可以选择电路的谐振频率,从而实现对特定频率范围内信号的放大或滤除。
电感还被广泛应用于发电机和变压器中。
在发电机中,电感负责将机械能转化为电能。
