小米方盒子蓝牙音箱拆机

JBLSD-18蓝牙音箱拆解
外观设计圆润小巧，适合外出便携。

正面显眼的JBL LOGO和液晶屏，还有大面积金属网罩。

侧面的数码管显示屏
底部名牌和防滑垫
拆解从正面开拆，先把网罩翘起来。

网罩顺利拆下
露出两个小喇叭和无源辐射
外壳螺丝也不少，不过论坛的螺丝刀就能搞定
拆开外壳，一块大面积电路板裸露出来。

4欧2瓦喇叭
无源辐射器，别看它没有线路，在这种便携印象中充当着重要角色。

用于蓝牙通话的麦克风
电路板特写
IO接口
充电的MicroUSB插座，
从电路板走线可以看出，这个接口不仅仅用于充电，还可以进行数据传输，
但是直接接电脑没反应，可能用于更新固件用？
显示屏和按键板
数码管指示屏幕
红色单色显示
芯片微距特写
主控和蓝牙芯片
ATS2805主控（JBL SD-31为ATS2506）
RTL8761蓝牙芯片
25L16固件储存芯片，容量2MB
PAM8406功放芯片（和JBL SD-31使用的一样）
锂聚合物电池，估计容量和JBL SD-31一样为850ma
这次用上了芯片夹，免去了拆装芯片的麻烦。

直接夹上去就可以了，注意方向即可。

微距特写
另一端接上电脑
接下来就是软件操作了。

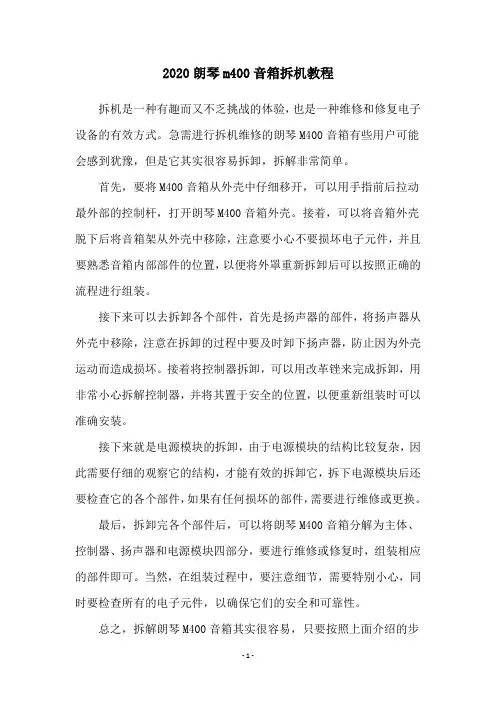

2020朗琴m400音箱拆机教程
拆机是一种有趣而又不乏挑战的体验，也是一种维修和修复电子设备的有效方式。

急需进行拆机维修的朗琴M400音箱有些用户可能会感到犹豫，但是它其实很容易拆卸，拆解非常简单。

首先，要将M400音箱从外壳中仔细移开，可以用手指前后拉动最外部的控制杆，打开朗琴M400音箱外壳。

接着，可以将音箱外壳脱下后将音箱架从外壳中移除，注意要小心不要损坏电子元件，并且要熟悉音箱内部部件的位置，以便将外罩重新拆卸后可以按照正确的流程进行组装。

接下来可以去拆卸各个部件，首先是扬声器的部件，将扬声器从外壳中移除，注意在拆卸的过程中要及时卸下扬声器，防止因为外壳运动而造成损坏。

接着将控制器拆卸，可以用改革锉来完成拆卸，用非常小心拆解控制器，并将其置于安全的位置，以便重新组装时可以准确安装。

接下来就是电源模块的拆卸，由于电源模块的结构比较复杂，因此需要仔细的观察它的结构，才能有效的拆卸它，拆下电源模块后还要检查它的各个部件，如果有任何损坏的部件，需要进行维修或更换。

最后，拆卸完各个部件后，可以将朗琴M400音箱分解为主体、控制器、扬声器和电源模块四部分，要进行维修或修复时，组装相应的部件即可。

当然，在组装过程中，要注意细节，需要特别小心，同时要检查所有的电子元件，以确保它们的安全和可靠性。

总之，拆解朗琴M400音箱其实很容易，只要按照上面介绍的步
骤，就可以准确的轻松的拆卸它，为维修或修复提供必要的基础。

但是要记住，拆机维修是一项危险的工作，在进行拆机维修时要谨慎，比如要避免碰撞、短路或过度电压，以免损坏设备内部电子元件。

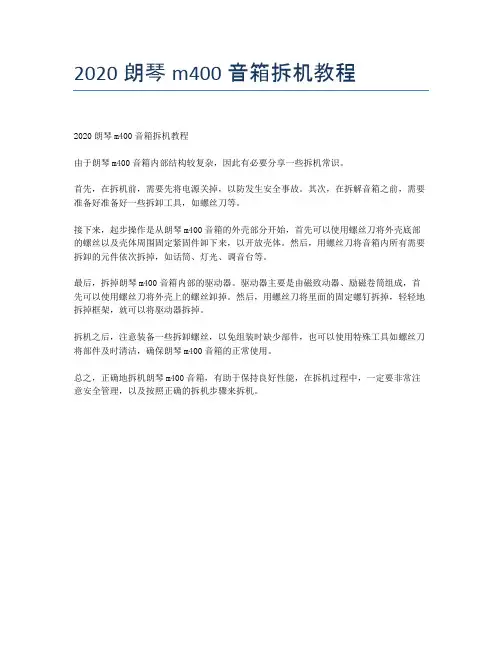

2020朗琴m400音箱拆机教程
2020朗琴m400音箱拆机教程
由于朗琴m400音箱内部结构较复杂，因此有必要分享一些拆机常识。

首先，在拆机前，需要先将电源关掉，以防发生安全事故。

其次，在拆解音箱之前，需要准备好准备好一些拆卸工具，如螺丝刀等。

接下来，起步操作是从朗琴m400音箱的外壳部分开始，首先可以使用螺丝刀将外壳底部的螺丝以及壳体周围固定紧固件卸下来，以开放壳体。

然后，用螺丝刀将音箱内所有需要拆卸的元件依次拆掉，如话筒、灯光、调音台等。

最后，拆掉朗琴m400音箱内部的驱动器。

驱动器主要是由磁致动器、励磁卷筒组成，首先可以使用螺丝刀将外壳上的螺丝卸掉。

然后，用螺丝刀将里面的固定螺钉拆掉，轻轻地拆掉框架，就可以将驱动器拆掉。

拆机之后，注意装备一些拆卸螺丝，以免组装时缺少部件，也可以使用特殊工具如螺丝刀将部件及时清洁，确保朗琴m400音箱的正常使用。

总之，正确地拆机朗琴m400音箱，有助于保持良好性能，在拆机过程中，一定要非常注意安全管理，以及按照正确的拆机步骤来拆机。

SONY SRS-X3 蓝牙音响拆解
下面是拆解后内部图：
电池是7.4V ，所以白色插座后方还有一个5V 升8.4V 充电电路SRS-X3 与X5 一样，用的都是雅马哈公司的数字音效处理IC YDA174（集成20W*2 at 14V/4 Q数字功放）,X5是2.1 方案，用YDA174 另配一个YDA186 低音功放主板正面分2 部分，从左至右分别是A/D 转换、控制部分；供电/功放部分因为YDA174 是带DSP 的数字功放，所以前级需要A/D 转换，用的是
AKM5358, 资料如下AK5358_datasheet.pdf （129 K）下载次数:1 功放电源部分：使用了8脚MOSFET，从2个0.01 Q取样电阻来看，电流应该还是蛮大的数字功放部分；雅马哈的YDA174 主板正面，3 个端子，白色是内置麦克风，黑色是NFC 线圈，黄色是右声道下面是主板背面，主要是按键、蓝牙芯片蓝牙芯片，撕不下贴纸，残留很多白胶，不知道是谁家的方案主板没什么看头，主要是喇叭比较讨巧
喇叭只有34mm 直径，1.5 寸以下，跟大部分人的JJ 差不多粗。

这么小的尺寸还是颠覆了我对音箱的认识，一直以为喇叭尺寸越大音质越好，实际上这款SRS-X5 比上次拆的飞利浦SB5200 强不少,飞利浦用的是2.5 寸。

请参考（PHILIPS
SB5200 拆解）稀土磁铁，上下很厚的磁钢音圈骨架是铝合金的，四周开了圆孔透气小身材大能量4Q 7W线材很粗，外
皮硅胶材质，而且是十字形外皮，避免了包EVA 泡棉长冲程设计，避免低音时音圈撞磁钢拆解完毕，上底部照。

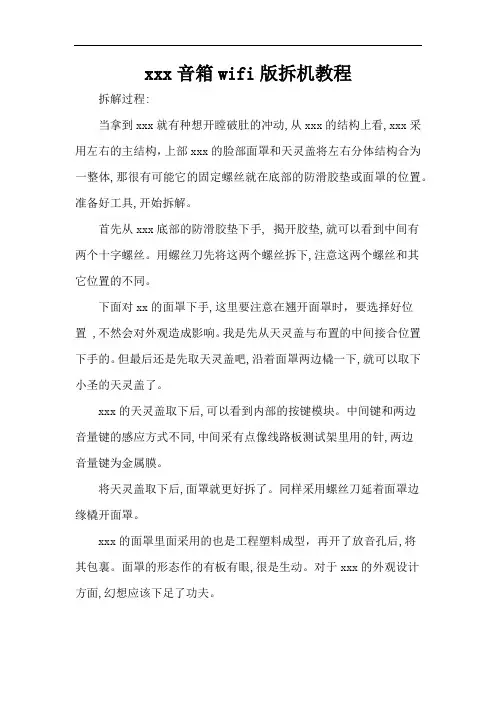

xxx音箱wifi版拆机教程
拆解过程:
当拿到xxx就有种想开瞠破肚的冲动,从xxx的结构上看,xxx采用左右的主结构，上部xxx的脸部面罩和天灵盖将左右分体结构合为一整体,那很有可能它的固定螺丝就在底部的防滑胶垫或面罩的位置。

准备好工具,开始拆解。

首先从xxx底部的防滑胶垫下手, 揭开胶垫,就可以看到中间有
两个十字螺丝。

用螺丝刀先将这两个螺丝拆下,注意这两个螺丝和其
它位置的不同。

下面对xx的面罩下手,这里要注意在翘开面罩时，要选择好位
置 ,不然会对外观造成影响。

我是先从天灵盖与布置的中间接合位置下手的。

但最后还是先取天灵盖吧,沿着面罩两边橇一下,就可以取下小圣的天灵盖了。

xxx的天灵盖取下后,可以看到内部的按键模块。

中间键和两边
音量键的感应方式不同,中间采有点像线路板测试架里用的针,两边
音量键为金属膜。

将天灵盖取下后,面罩就更好拆了。

同样采用螺丝刀延着面罩边
缘橇开面罩。

xxx的面罩里面采用的也是工程塑料成型，再开了放音孔后,将
其包裏。

面罩的形态作的有板有眼,很是生动。

对于xxx的外观设计
方面,幻想应该下足了功夫。

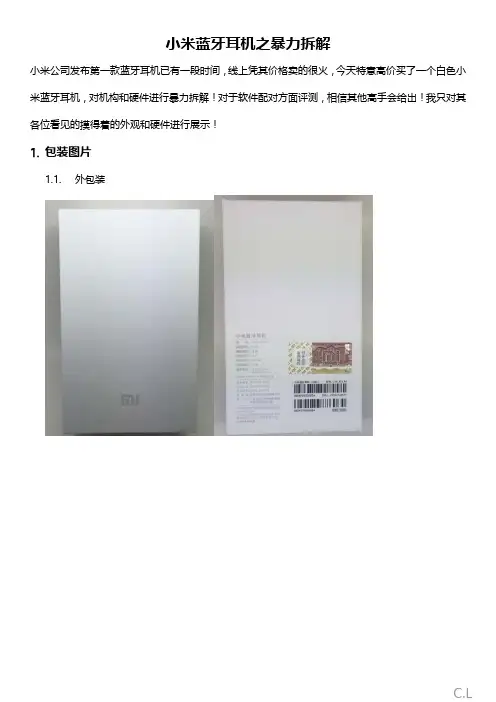

小米蓝牙耳机之暴力拆解
小米公司发布第一款蓝牙耳机已有一段时间，线上凭其价格卖的很火，今天特意高价买了一个白色小米蓝牙耳机，对机构和硬件进行暴力拆解！对于软件配对方面评测，相信其他高手会给出！我只对其各位看见的摸得着的外观和硬件进行展示！
1.包装图片
1.1.外包装
1.2.内盒
指示灯
从包装角度说，小米蓝牙耳机是使用天地盖形式，硬度很好，保护也很全面，很对得起其售价！白色耳机本体，颜色也很纯，就是不知道长时间使用后，白色会不会泛黄。

（白色和黑色，一直是时尚的流行色，永不退场）
1.3.内盒物品
这里不用多介绍，上图片就OK！
本体的高清图片展示
特别说明一下，硅胶塞，一开始还很舒服（不分左右耳），但耳朵比较被其他东西塞住，特别是单耳受塞，所以我个人不习惯长期把耳机挂在耳朵上，一般没有电话的时候，还是取下的！
2.暴力拆解
开始拆解了，很暴力哦！（胆小误入）上工具：很锋利不？害怕不？
解刨后全身照
换个角度：
PCB板特写：
整体来说，CSR8610为CSR公司蓝牙4.0的单麦单声道的蓝牙芯片，其耗电低，体积小，外围器件更少！很适合小型化蓝牙耳机的设计！所以说，不论从外观，包装，内部使用芯片和天线的配备，小米公司的蓝牙耳机，应该是还蛮厚道的！
下图截在CSR8610 datasheet：。

全网首拆Sansui山水T20无线蓝牙音箱电路图很早前就看着这个音响了，主要是看在时间显示上，其他也没什么特色。

但是价格一直感觉有点贵了，最便宜的一次是99包邮，结果拍下还是犹豫了一天，结果订单被取消了......后面这款一直就159或179的价格。

后来，偶然闲鱼搜了下，有的在叫卖新的88，但是还是没买，看见一个妹子买的二手70，说是有9成新，于是拍了，到手后过然很新，前面镜面的膜都还在，撕开简直就是全新。

当然，新的也不想拆了。

但是做时钟显示用，一晚上居然从40%的电就掉到15%，15%以后就不能显示是时间了，一直一闪一闪亮晶晶。

于是，打算拆了看看，能不能加个电池进去。

但是网上又没拆机图，该从哪里拆呢？金属网下面还是硅胶垫？于是看是研究起来。

镜面时钟显示，这个图倒了。

[attachment=10327114]时钟和播放音乐是分开控制的，按键互不干扰[attachment=10327113]背面是各种接口和总开关，关了开关时间也不会显示了，但是时间继续在走。

金属网中间是一个低音震膜，喇叭位于左侧和右侧，并不在背面。

[attachment=10327112]底部一大块防滑硅胶[attachment=10327111]底部螺丝排布情况，必须先从底部打开才能拆其他地方。

拆开后就是这个情况，只能看见震膜和两个4欧5W的全频喇叭。

说实话这喇叭不咋地。

接下来是拆顶上的盖子，有五个螺丝，要细长点的螺丝刀拆能拆到边上的四个螺丝。

拆了还是取不掉顶盖，因为还有镜面下面还有一个螺丝。

（拆镜面步骤没拍，可以用加热工具辅助）黄色标明的，蓝色的是显示屏固定螺丝。

将这些螺丝都拿下来，顶盖下面是这个样子。

显示屏下面是电池仓，明明可以放两个，居然只用了一个2500的18650.主板正反面如下，一个主控，两个功放，一个收音机，一个蓝牙,还有升降压。

显示屏正反面,明明有温度显示得LED，结果这款是显示不出来的，不知道是怎么设计的。

把电池换成两个充电宝拆的18650，2600毫安的。

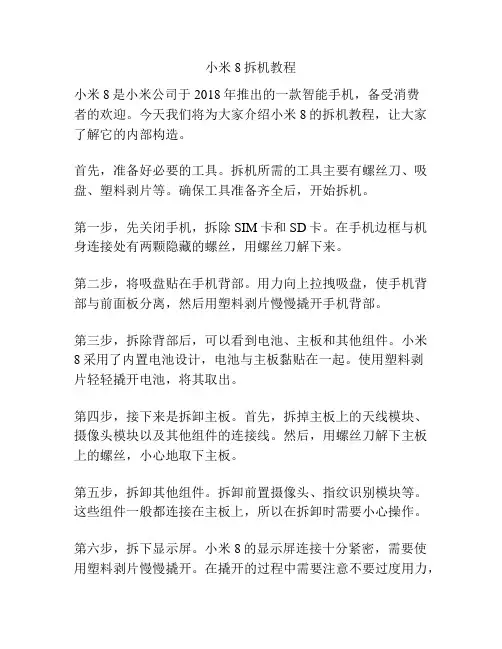

小米8拆机教程小米8是小米公司于2018年推出的一款智能手机，备受消费者的欢迎。

今天我们将为大家介绍小米8的拆机教程，让大家了解它的内部构造。

首先，准备好必要的工具。

拆机所需的工具主要有螺丝刀、吸盘、塑料剥片等。

确保工具准备齐全后，开始拆机。

第一步，先关闭手机，拆除SIM卡和SD卡。

在手机边框与机身连接处有两颗隐藏的螺丝，用螺丝刀解下来。

第二步，将吸盘贴在手机背部。

用力向上拉拽吸盘，使手机背部与前面板分离，然后用塑料剥片慢慢撬开手机背部。

第三步，拆除背部后，可以看到电池、主板和其他组件。

小米8采用了内置电池设计，电池与主板黏贴在一起。

使用塑料剥片轻轻撬开电池，将其取出。

第四步，接下来是拆卸主板。

首先，拆掉主板上的天线模块、摄像头模块以及其他组件的连接线。

然后，用螺丝刀解下主板上的螺丝，小心地取下主板。

第五步，拆卸其他组件。

拆卸前置摄像头、指纹识别模块等。

这些组件一般都连接在主板上，所以在拆卸时需要小心操作。

第六步，拆下显示屏。

小米8的显示屏连接十分紧密，需要使用塑料剥片慢慢撬开。

在撬开的过程中需要注意不要过度用力，以免划伤显示屏。

最后，清洁和维护。

在拆机过程中可能会产生灰尘和指纹等污垢，需要及时清理。

可以使用棉签轻轻擦拭，注意不要刮伤零部件。

通过以上步骤，我们成功地完成了小米8的拆机过程。

拆机后，我们不仅可以更好地了解手机的内部构造，还可以对某些零部件进行维护或更换。

当然，在拆机过程中需要格外小心，避免出现意外损坏。

如果对拆机不太有信心，建议寻求专业人士的帮助。

总结一下，小米8的拆机教程主要包括准备工具、拆除背部、取出电池、拆卸主板和其他组件、拆下显示屏以及清洁和维护等步骤。

希望这份拆机教程能够帮助到大家，让大家更加了解小米8的内部构造。

JBL蓝牙音箱的拆解PUSLE来源:/blog/qijie_223188.html前段时间，听说一款JBL的炫彩蓝牙音箱很是火爆！想想毕竟是享誉全球的知名品牌，肯定有它的独到之处的。

看了看深圳市场没见有销售，也就网购了一台来体验体验。

拿出机子试用，很快就被手机搜索连接上了，试听了几首不同风格的歌曲，感觉音质很纯很干净，输出功率强劲，开到最大音量也没有破音。

于是准备拆开一探究竟。

首先把上下两边的软胶片揭下来，都是双面胶粘贴固定的，比较容易拆开揭起双面胶粘固的按键板，这个虽然也是双面胶粘固的，但比较难拆下来，要小心一点一点地剥离开来。

再拧下紧固螺丝，取下FPC排线后，就可以取下这一端的塑胶壳了，首先可以看到NFC天线可以看到出线孔都用橡皮泥给堵住了的然后撕开侧面的装饰硅胶片此时，握住下部略微旋转，便可以把机芯部分从中筒内抽出来了灯条的FPC排线也是使用透明胶带紧紧捆扎了的, 中间空隙也有用橡皮泥粘贴踏实。

特意通上电源，观看一下“全裸”后的炫彩灯光效果吧同样方法拆开另一端的塑胶壳，可以看到蓝牙天线，出线孔同样是橡皮泥堵住的可以看出外壳使用的塑料材质都是很不错的哟先把捆扎彩灯排线的透明胶带拉开，再把彩灯FPC排线从插座取下来下面，就要打开整个机芯部分一探究竟了。

首先打开两端和中间部位的紧固螺丝，再起掉扣位处的橡皮泥，慢慢掰开外壳拔掉喇叭插头、电源插头和音频输入插头，再取掉电量指示灯排线，可以拿开装喇叭的半边外壳。

可以看到使用的两只口径40毫米，8欧姆阻抗的喇叭，这么小的两只喇叭，竟然有那么大的声响效果，确实很让人感到有点吃惊了！内部的连接线固定都很到位，插头塑胶线全部都使用橡皮泥粘固了的，FPC排线也使用双面胶粘贴在锂电池的平面上了可以看到电源线上还套了一只抗干扰的大磁环电芯是一块102毫米*21毫米*17毫米体积的，足足4000毫安时的锂电池，难怪即使打开彩灯也可以连续工作5、6个小时了。

松开板子两端的固定螺丝，慢慢抽出电路板，注意不要拉坏中间部位的FPC排线，把这条FPC从插座上取下后就可以把电路板拿开了先看一下这块电路板全貌可以看出，这块4层的PCB正反面都密密麻麻的摆满了元件，绝对不是像那些普通的蓝牙音箱那样，只需要一块蓝牙模块加一只SOP8封装的小功放的结构。

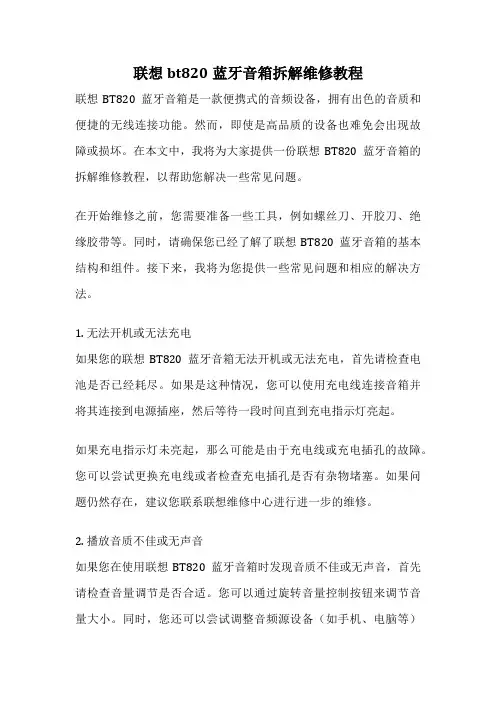

联想bt820蓝牙音箱拆解维修教程联想BT820蓝牙音箱是一款便携式的音频设备，拥有出色的音质和便捷的无线连接功能。

然而，即使是高品质的设备也难免会出现故障或损坏。

在本文中，我将为大家提供一份联想BT820蓝牙音箱的拆解维修教程，以帮助您解决一些常见问题。

在开始维修之前，您需要准备一些工具，例如螺丝刀、开胶刀、绝缘胶带等。

同时，请确保您已经了解了联想BT820蓝牙音箱的基本结构和组件。

接下来，我将为您提供一些常见问题和相应的解决方法。

1. 无法开机或无法充电如果您的联想BT820蓝牙音箱无法开机或无法充电，首先请检查电池是否已经耗尽。

如果是这种情况，您可以使用充电线连接音箱并将其连接到电源插座，然后等待一段时间直到充电指示灯亮起。

如果充电指示灯未亮起，那么可能是由于充电线或充电插孔的故障。

您可以尝试更换充电线或者检查充电插孔是否有杂物堵塞。

如果问题仍然存在，建议您联系联想维修中心进行进一步的维修。

2. 播放音质不佳或无声音如果您在使用联想BT820蓝牙音箱时发现音质不佳或无声音，首先请检查音量调节是否合适。

您可以通过旋转音量控制按钮来调节音量大小。

同时，您还可以尝试调整音频源设备（如手机、电脑等）的音量设置。

如果音质问题仍然存在，那么可能是由于音箱内部的喇叭或音频线路出现故障。

在这种情况下，您可以尝试拆解音箱并检查喇叭和音频线路是否有损坏或松动的情况。

如果发现问题，您可以尝试修复或更换相应的部件。

3. 蓝牙连接问题联想BT820蓝牙音箱支持无线蓝牙连接，但有时候可能会出现连接问题。

如果您无法连接到音箱，请确保音箱和音频源设备之间的距离在有效范围内，并且没有其他的干扰物。

如果仍然无法连接，您可以尝试重新启动音箱并重新连接蓝牙设备。

同时，您还可以尝试清除蓝牙设备的配对列表，然后重新配对音箱。

如果问题仍然存在，那么可能是由于音箱的蓝牙模块或相关的软件出现故障。

在这种情况下，建议您联系联想维修中心进行进一步的检修和维修。

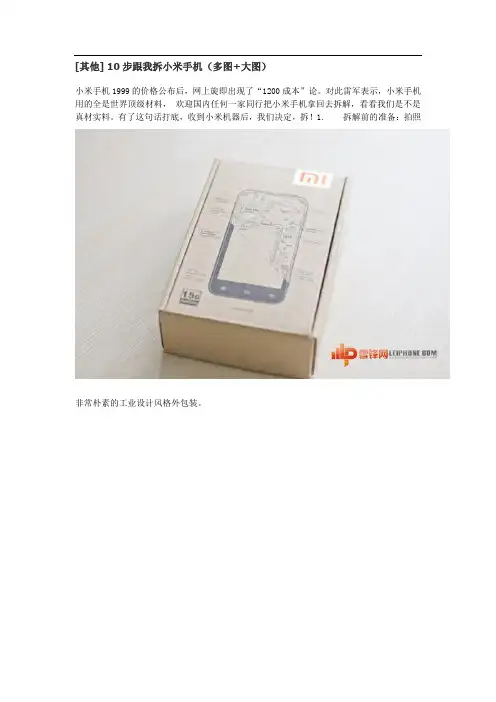

[其他]10步跟我拆小米手机（多图+大图）小米手机1999的价格公布后，网上旋即出现了“1200成本”论。

对此雷军表示，小米手机用的全是世界顶级材料，欢迎国内任何一家同行把小米手机拿回去拆解，看看我们是不是真材实料。

有了这句话打底，收到小米机器后，我们决定，拆！1. 拆解前的准备：拍照非常朴素的工业设计风格外包装。

小米手机Logo。

2.真机亮相开盒。

惊艳。

取出小米手机小米1930mA的电池，由惠州德赛代工。

小米手机的电池是多彩的，这种风格叫做闷骚，比较符合小米用户的口味。

背面的工程样机标签，这些图大家看过了吧？当当当当，下面的图绝对新鲜！3. 拆机师傅登场拆机师傅登场。

工具非常简单有木有！告诉大家一个秘密，胖纸不需要自卑，肥手指一样肥肠灵活。

接下来是拆机师傅的Show time。

我们让他披上小马哥的风衣拍一张背影，被无情的拒绝，师傅说，一定要低调。

拆机师傅经验丰富，换一句话说，动作很粗暴、迅速。

4. 拆卸内壳开拆！注意桌面上的那堆螺丝，有一个是双头的哦，很少见。

内壳由9颗螺丝固定，可以看到内壳背面的扬声器和振动器。

拆掉内壳后即可见到主线路板。

拆机师傅称与Moto是一模一样的风格，元器件、接插座应该都是Moto原装一致。

见到N多排线、显示屏排线、触摸屏排线、卡槽排线…很工整、成熟的布局。

可以看到内壳下方天线的位置。

内壳上方的耳机插口、GPS、WIFI和蓝牙触点。

给主线路板来张特写，因为，接下来就要拆了他。

5. 拆卸主线路板移除排线后，拆机师傅继续开始拆主板。

首先攻其侧面。

然后撬其顶部。

主板被从机体上分离出来。

主板上几颗IC都有屏蔽罩保护。

6. 主线路板主线路板正面。

最大的一块应为CPU所在位置。

反面，可以看到元器件密集度比较高。

不爽，干嘛都盖上呢？于是，大家决定继续拆。

7. 重头戏：拆解屏蔽罩在用热风枪小心吹掉焊锡后，所有IC的屏蔽罩被揭开。

神马商业秘密啊，衣服扒开，长神马样子谁都看见了。

特写：IC Azwe3Wave-Aw-NH611（Wifi模块）特写： IC: QTR8615(RF非接触式IC芯片)特写：CPU: 高通MSM8260（1.5G 双核！），其实，磨掉字写上雷锋芯也是木有任何保密作用的，这年头，真正关键的东西，可以替换的选择并不多。

功能多多！拆解双11买的朗琴H3500蓝⽛⾳箱乐园外观⽅⽅正正的，外⾯包了⼀层橡胶⼿感还不错6颗按键在顶部背⾯的插孔，AUX外部⾳源输⼊，TF卡和USB⼝使⽤18650电池也是选择它的原因之⼀好不容易把电池抠出来，杯具的发现“包⽪”破了，发现⾥⾯还有⼀层，觉得可能有料，会不会是翻新电池呢？⽴马脱掉，也是2000MAH的电池，还算靠谱。

居然还有保护板慢慢的掀起⾦属⾯具，很容易的中间是⼀个四位的数码管，还有⼀层防尘布，看起来挺厚道的数码管右上⾓的是MIC，打电话⽤的⽤电吹风吹个⼩热风，就很容易的拆下防尘布看到了两个喇叭拆掉所有的螺丝，打开后⾸先看到的还是两个喇叭显⽰⾯板看起来挺⽤⼼的，电线上包了泡沫，接缝处也有泡沫棉防漏⽓型号H3500，蛇形的FM天线FM天线出来后有⼀个⿊⾊的不明物体，经过好奇的楼主验证是⼀个磁棒上⾯绕满了漆包线，具体作⽤未知分离前⾯板与箱体的排线朗琴⾃⼰的喇叭，竟然有6W的功率⽆处不在的热熔胶好不容易拆下来的主板，做⼯啥的就不说了，感觉都差不太多，不算好也不算差ATS2085A就是⾳箱的主控芯⽚了，功能很全炬⼒ATS2085A+RDA5876主要功能:＊⾼品质蓝⽛⾳箱＊ 3.5mm接⼝⽀持⾳频输⼊＊⽀持蓝⽛免提通话功能（双⼯）＊⽀持TF卡播放, MP3, WMA, WAV, FLAC, APE等格式⾳频⽂件，最⼤⽀持32GB＊⽀持USB Host功能（需要配USB转接线）＊⽀持ＵＳＢ读卡器功能, 通过ＵＳＢ数据线可直接下载该⽂件到ＴＦ卡⾥（不需要另外使⽤读卡器）＊⽀持FM收⾳功能（收台效果好）＊⽀持语⾳提⽰功能＊⽀持USB⾳箱功能（插USB线接电脑，通过USB线将⾳频直接传到喇叭上，不需要再接⾳频线）＊蓝⽛传输距离10⽶（空旷⽆遮挡的环境下最⼤测试到50⽶，具体距离也与⼿机或平板蓝⽛有关）＊⽀持A2DP AVRCP HFP蓝⽛协议＊可以⽀持感应按键＊⽀持NFC功能＊芯⽚内置充电、放电管理电路＊频率响应范围: 20-20KHz＊信噪⽐: ≥80db＊失真度: ≤0.3%＊模块通过BQB认证板号和⼀颗扭曲的晶振PCN TSA2，这应该是⼀颗电源芯⽚TF卡槽和MicrUSB座⼦，没啥好看的蛇形的蓝⽛天线MIX2029是⼀款⾼效率、⽆滤波器7W 2 Ω单声道F类⾳频放⼤器。

朗技H90蓝牙音箱收音机闹钟拆解展开全文朗技iBOX H90创意无线蓝牙音箱（数字音乐舱），其实是一个多功能的蓝牙音箱，除了基本的蓝牙音箱功能外，还有闹钟，收音机，时钟，万年历等功能。

实木箱体，PU皮仿真皮外观，颜值比较高，而且功能众多，超大LCM显示屏，操作一目了然。

音质并没有广告里介绍的那么好，不过这个功能以时钟闹钟收音机为主，音质似乎不是太重要了。

一、外观↑ 包装盒正面↑ 包装盒背面↑ 打开盒子，第一层是USB充电线和AUX线↑ 下面是音箱，超大的旋钮很引人注意↑ 音箱和相关配件说明书保修卡↑ 遥控器↑ 电池仓设计风格不错，开关比较方便↑ 超大电池触点，使用一节2025纽扣电池↑ 六边形充电器↑ 音箱正面，超大显示屏，超大音量旋钮，可以360度旋转↑ 音箱顶部，两个喇叭，五个按钮↑ 音箱底部，4个脚垫，一个低音发音孔↑ 音箱背面，型号 LOCI iBOX H90↑ 音量旋钮，可以360度旋转，CNC工艺，可惜是塑料材质↑ 超大圆角造型按钮，贪睡居中，是其他按钮的3倍大，设计还是很合理的↑ PU材质，真皮效果二、拆解↑ 拆下背面6颗螺丝↑ 使用的是大螺距自动螺丝↑ 底部脚垫下还有4颗螺丝↑ 拆下底部塑料壳↑ 底部低音被动振膜↑ 低音振膜特写，中间金属板有拉丝处理↑ 撬开后壳↑ 所有线都是插接连接，方便拆装↑ 拔下所有插头↑ 拆下天线↑ 拆下电路板，由两颗螺丝固定↑ 后壳，没有任何注塑标记↑ 电路板正面↑ 电路板背面↑ MVSILICON山景MP3解码主控芯片AU686CB 三、芯片↑ 蓝牙芯片上面贴了一个二维码↑ 撕下二维码，CSR8635，支持蓝牙4.1，支持无限通话↑ GT4128，资料不详↑ AnalogT ek芯景科技AT8653T时钟日历芯片↑ XR6503同步升压芯片↑ LM358双运算放大器↑ CS8575S D类功放IC 2x3.1W↑ K24C02存储芯片↑ 8035芯片，资料没有找到↑ 背面线控由热熔胶封住，保证箱体的气密性↑ 拆下顶部外壳↑ 按键电路板↑ 6个微动按键，中间两个是并联的贪睡↑ 喇叭，左边的防尘罩被压扁了↑ 喇叭特写四、显示屏↑ 撬开前部面板，双面胶粘贴↑ 下面有6个螺丝↑ 显示屏和音量电路板↑ 显示屏电路板背面↑ HOLTEK HT1621 LCD驱动器↑ 显示屏正面↑ 音量旋转编码器↑ 音量旋钮↑ 音量旋钮装饰环，可惜不带背光↑ 显示屏引脚↑ 电池采用一节18650电池↑ 1800mAh，品牌未知↑ 所有连接线都从这个黑色的盒子穿过，没有使用包海绵方式↑ 使用的螺丝很多↑ 所有零件五、使用↑ 时钟模式↑ 调频模式↑ 蓝牙模式↑ AUX模式↑ SD卡模式，插入SD卡自动启动↑ USB模式，插入U盘自动启动↑ 收音机拉杆天线↑ 说明书↑ 说明书部分内容↑ 遥控器↑ 红色指示灯充电中，充满绿色↑ 长15.5厘米↑ 宽11厘米↑ 高8.5厘米↑ 前面板和手机差不多大↑ 重683克↑ 夜晚显示效果。

小米play换充电小板教程
1、确定是尾插问题后，到网上去购买一片对应型号的尾插板回来。

然后再进行拆机，机身电池拿开下方有写对应的型号。

2、打开机子后盖，将电池取出，用螺丝刀拆卸机身上的12颗螺丝，12颗刚刚好。

3、确定已经将这12颗螺丝后，在机身的边缘，用指甲滑机身一圈，会听到卡扣打开的声音，一圈卡扣都打开后就就可以把后盖拿掉了。

4、后盖上面有喇叭和天线接触点，我们先将他放一边，我们将要拆这个小板，先将小板上面的天线街头，用指甲往上拉开。

5、拆开天线后，我们将这板上面的两个螺丝卸下后，要注意下面这板下面有个排线接头，要先轻轻扣掉这个排线接头，然后再拿出板。

6、这样板就拿出来了，换上新的尾插板，扣好排线扣，要细心点对准扣上，然后装回小板。

7、上好小板的两个螺丝，扣好天线接头，然后装上电池充电测试看，尾插是否正常使用。

正常使用后将后盖扣紧，装上螺丝就可以了。

维修日期：2020-4-29品牌型号：JBL PULSE2蓝牙音箱故障现象：电池不储电，不耐用，更换电池拿着这个音箱看了又看居然不知道从哪里下手把它拆开，一个螺丝都看不到，但是，要相信只要厂家生产时能组装好，就一定能拆得开，只不过在没有明确方向的情况下，不要乱用工具去撬，否则造成损坏。

下面来看拆机步骤。

第一步:这是很关键的，外壳上找不到一颗螺丝，每个步骤间几乎不能改变顺序，所以找到拆机的起点是关键。

撬开音箱两头的减震胶圈，这个胶圈上有型号参数等信息小字，胶圈的凹槽里有粘胶，是矩形粘面，所以，用小一字起子打开槽底开个口就很容易了。

胶圈拿开后看见两头各四颗螺丝共8颗，记住是短螺丝。

然后拆螺丝拿开端盖。

第二步：拆两头塑料盖，这个盖子是指连着按键胶条的这个大件，共8颗长螺丝。

中间部分有双面胶，可以反复使用。

注意这时一端有麦克风，就是那个小黑点，另一端有灯光按键，在取盖子的时候容易撞烂。

第三步：这非常重要，因为要先断内部电池的电源，拆靠近usb接口那和端的震膜，也是双面胶，可以重复拔，打开后拔掉电池线，这个插头是五根线，颜色为红红白黑黑。

如果忽视了这一步，而去先拆按键板的话，因为电池在工作，按键板上的排线带电，很容易造成短路。

第四步：拆按键板，按键压盖上有四颗螺丝，也是短的，其他地方全是长螺丝，但是注意长的有两种，目前我发现长的这两种螺丝上混了没有影响，但是注意分清楚最好。

把黑色的按键压盖四周的胶从接缝处割开，注意它的一头是灯光镜头，不可以猛拔，要轻轻的从另一头抬起，慢慢拿开直到看见镜头的排线拿起来了，没有断，然后加热镜头融化胶条取下镜头才能拔得了排线。

再拆按键电路板就非常容易了。

第五步：拆掉网罩的四颗长螺丝，网罩就可以拖出来，但是注意两条小排线要从孔里穿出去，容易挂断，装的时候更要注意。

第六步：拿开网罩后看见LED灯条和喇叭，还有电池盖，就是黑色的大盖子，此时如果是仅仅更换USB充电接口和电池的话，就只拆电池盖就可以了，电池盖只有两颗沉头螺丝，但是有六个卡口，因为下面有胶粘住，所以不可能一个一个撬开，这就看个人动手技巧了。
