拆蓝牙KEFMUO音箱
蓝牙音箱KEF MUO
先来一张正面
LZ先是研究了半天，然后确定拆的方式，但还是有些失误，光这个侧面就花了我半小时，我周围撬了一圈都没卸下来，最后细细研究才发现原来是盖中盖
终于卸下来了，之后的拆卸就很方便了
原来还以为是这个外壳重，拆下才知道，这个外壳并不重，但材质很硬，无缝打磨，应该是某种铝合金
第一层壳去掉后的样子
这个卡扣设计的真是太牢了，手脚并用还要靠工具顶着才能卸下。
充电接口和3.5mm输出接口
劲爆的来了，内脏中总共有5块电路板，一块是上面充电器的，没在照片里
这里下面应该就是电池了
给喇叭一个特写，听说最牛的技术就在这里，微UNI-Q同轴共点，这个喇叭技术LZ也不是很懂，所以不敢再往里拆了，毕竟2000大洋啊！
最后，拼装完成，。
新款蓝牙音箱拆卸方法1. 引言随着科技的不断发展，蓝牙音箱已成为人们日常生活中不可或缺的音频设备。
不过，有时候我们可能需要拆卸蓝牙音箱以进行清洁、修理或更换部件。
本文将介绍一种简单而有效的新款蓝牙音箱拆卸方法，帮助你轻松地完成这一任务。
2. 准备工作在开始拆卸前，你需要做一些准备工作，确保安全和有效的拆卸过程。
以下是准备工作清单：- 安全手套：保护你的手部免受可能的划伤或触电。
- 适当的工具：包括螺丝刀、扁嘴钳等。
- 工作区域：选择一个宽敞而清洁的工作区域，并确保光线充足。
3. 拆卸步骤接下来，我们将分步骤介绍新款蓝牙音箱的拆卸过程。
步骤1：关机与断开电源在开始任何拆卸工作之前，重要的是将蓝牙音箱关机，并断开电源。
这样可以确保安全，并避免遭受电击的风险。
步骤2：查找固定螺丝大多数蓝牙音箱都有几个固定螺丝将外壳牢牢固定在一起。
使用螺丝刀或其他适当的工具，找到并解开所有固定螺丝。
这些螺丝通常位于音箱的底部或背面。
步骤3：拆卸音箱外壳一旦螺丝都被解开，你可以小心地取下音箱的外壳。
要小心慢慢地分离外壳，避免使用过多的力量并确保不损坏任何内部部件。
步骤4：查找连接线在拆卸音箱外壳后，你将能够看到内部的电子部件。
查找与扬声器、电池等组件连接的电线或连接器。
步骤5：断开连接对于每个连接线或连接器，小心地用手或扁嘴钳轻轻地断开它们。
确保在拆卸任何连接元件之前记下它们的位置或标记，以便在重新装配时不会出现困惑。
步骤6：拆卸特定部件如果你需要更换或修理特定的部件，例如扬声器或电池，可以根据具体的需要进一步拆卸蓝牙音箱。
根据音箱型号和设计的不同，拆卸特定部件的步骤可能会有所不同。
确保仔细阅读或参考音箱的拆卸指南。
步骤7：清洁和维护在拆卸蓝牙音箱期间，你可以趁机清洁和维护内部部件。
使用吹风机或气压罐轻轻地清除灰尘和杂物，并检查部件是否有损坏或需要更换的迹象。
4. 结论通过本文所介绍的新款蓝牙音箱拆卸方法，你应该能够在需要的时候轻松地拆卸蓝牙音箱。
TEACTC-220BT蓝牙音箱拆解用较细的螺丝刀撬开网罩，注意要两侧逐渐撬开！网罩解除后会看到下面还有一层海绵，海绵上有两个孔，对应前面板上的两个孔，这是什么的？有人可能会认为是mic，最不济是一个mic一个指示灯……其实这两个孔都是指示灯，一个红色的表示充电，一个蓝色的是工作状态……来看看拆下网罩之后前面板的样子，看到上面两个小孔了吧，小孔下面中间那块开始我以为是什么扬声器，后来才知道这应该是个倒相装置！不知道我这么说对不对！ok。
8个螺丝解除，再撬开用背胶海绵密封的前面板，就看到内部结构了。
说实话，做工真的很中国特色。
按键板居然是用海绵胶固定的，同时开关模块与按键帽的结合也很牵强，所以我也没再往下拆。
来看看扬声器，4欧3w淘宝上搜了下3～8块一个大约。
这个是倒相装置的特写。
可以看到纯粹是物理存在，没有任何电气结构！看到热熔胶了吧！多有中国特色的玩意啊！电路板全图。
看芯片觉得不是很新哇～可以看到上面固定按键板的黑色海绵。
这部分芯片，没怎么查型号！通过白色条码贴纸下面的半露的logo和csr字样，判断这个应该是csr的蓝牙方案。
这个图片可以更清楚看到蓝牙天线（那个黑色的小线）以及蓝牙核心板是怎么焊接到基板上的！通过这个基本可以判断，最起码蓝牙核心板不是啥新货！ns4150的功放芯片，查到的数据是“3W单声道D类音频功率放大器概述NS4150是一款超低EMI、无需滤波器3W单声道D类音频功率放大器”，淘宝价格四毛5到6毛5一个这个是排线座，据我分析是连接上方的按键板的。
这个应该是接口接线座，主要是为tc220bt提供了microusb充电接口和line in接口！这个是功放电路部分，以及下方的扬声器接口电池接线座电池！有看到了无处不在的黑色背胶海绵最后再来一张无处不在的热熔胶吧！拆解结束！其实这也不算完整拆解，应为其实就是拆了2个面板拧了8个螺丝。
并没有拆倒可拆解的最小零部件级别。
主要原因是我看了其组装的工艺（严重以来黑色背胶海绵）。
拆解报告：Cleer STAGE 便携式蓝牙音箱Cleer是来自美国加州的智能音频品牌，由音频行业资深设计师、工程师组成核心团队，产品屡获包括红点设计奖、CES科技创新奖在内的全球各类大奖，拥有多项专利技术，产品面向追求舒适体验与极致声音的高端用户群体。
其音频产品涵盖真无线耳机、头戴式蓝牙耳机、降噪包装盒设计比较简约，采用了白色背景突显主题。
正面左上方有cleer品牌LOGO，中间大面积展示产品外观；下方有亚马逊alexa智能语音标志，右侧有产品介绍STAGE便携式蓝牙音箱，使用ALEXA语音服务；以及蓝牙标志，产品功能特点语音助手、15h续航、防水。
背面设计有产品背面外观渲染图；Alexa智能语音、15小时外放续航时间、防水性能、蓝牙连接、免提通话详细介绍；以及NFC、蓝牙标志。
右侧有包装盒内物品信息，包括STAGE音箱、电源适配器、USB充电线、便携袋和快速使用指南。
另外一侧有多台串联功能介绍。
底部有cleer商标和产品符合FCC 标准第十五部分说明，以及BC、CCC认证标志。
从正面看，音箱呈现梯形结构，设计有cleer品牌LOGO。
顶部有四颗功能按键和NFC连接标志。
背面有电源开关、Micro USB充电接口和蓝牙/串联配对按键。
音箱底部设置有防滑垫，骨架中间位置有条状指示灯。
音箱底部防滑垫上信息有产品型号STAGE，输入5V⎓2A，中国制造；以及产品符合FCC 标准第十五部分说明。
音箱两侧设计有金属低音被动辐射器，提升音乐动感和低频量感。
Micro USB充电接口有较厚的防尘塞，提升防水性能。
内部除Micro USB充电接口外还设置有3.5mm音频线接口。
四颗功能按键依次为麦克风、音量减、音量加、暂停/播放/接听；左侧“N”标志位置配置有NFC感应器，与拥有NFC的设备接近实现快速自动连接。
包装盒内物品还有电源适配器、USB充电线、便携袋和产品说明书。
音箱置于收纳袋内展示，收纳袋外形和体积大小与音箱相近。
米粉节当天下的单，三天后到货，那个兴奋啊！定了两个音箱，都想试试效果！！！:D 收到货就立马开苞啊！！外观就不用发照片了，米网拍的比我们拍的好，个人感觉实体比照片好看！！音质那真是没得说，比我之前买的蓝牙音箱效果都好！这个要赞一个！！！下来就说下音箱的开机键，昨天由于用力过猛，把电源开关键瓣断了！本想那售后，可想想太麻烦，自己动手丰衣足食，就动手自己拆了，顺便看看里面做工！IMG_20130426_015428.jpg(2.34 MB, 下载次数: 1)下载附件保存到相册2013-4-26 21:55 上传【附件原图EXIF信息】没有图片EXIF信息用小刀片沿着表面缝隙慢慢翘，四边都要均匀的翘起IMG_20130426_015538.jpg(2.25 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 21:57 上传【附件原图EXIF信息】没有图片EXIF信息IMG_20130426_015547.jpg(2.19 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 21:59 上传【附件原图EXIF信息】没有图片EXIF信息小米音箱的喇叭IMG_20130426_015556.jpg(1.99 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:01 上传【附件原图EXIF信息】没有图片EXIF信息IMG_20130426_015631.jpg(1.71 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:03 上传【附件原图EXIF信息】没有图片EXIF信息IMG_20130426_015707.jpg(1.63 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:05 上传【附件原图EXIF信息】没有图片EXIF信息部一览IMG_20130426_015723.jpg(2.13 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:07 上传【附件原图EXIF信息】没有图片EXIF信息用的是4欧3瓦的2寸的喇叭IMG_20130426_015736.jpg(1.57 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:08 上传【附件原图EXIF信息】没有图片EXIF信息小米音箱的主板IMG_20130426_015849.jpg(2.18 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:11 上传【附件原图EXIF信息】没有图片EXIF信息小米音箱的蓝牙模块IMG_20130426_015906.jpg(1.52 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:12 上传【附件原图EXIF信息】没有图片EXIF信息IMG_20130426_015925.jpg(1.7 MB, 下载次数: 2) 下载附件保存到相册2013-4-26 22:14 上传【附件原图EXIF信息】没有图片EXIF信息小米音箱的功放模块IMG_20130426_020042.jpg(2.04 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:16 上传【附件原图EXIF信息】IMG_20130426_020108.jpg(2.1 MB, 下载次数: 1) 下载附件保存到相册2013-4-26 22:18 上传没有图片EXIF信息拆开后看到开关的卡槽断了，然后自己找的小铁管加热融进开关键的塑料，下图是修好后的效果，挺好使！！IMG_20130426_022627.jpg(234.63 KB, 下载次数: 1)下载附件保存到相册2013-4-26 22:39 上传【附件原图EXIF信息】没有图片EXIF信息通过拆解蓝牙音箱，看了下部构造，小米的整体做工刚刚的！。

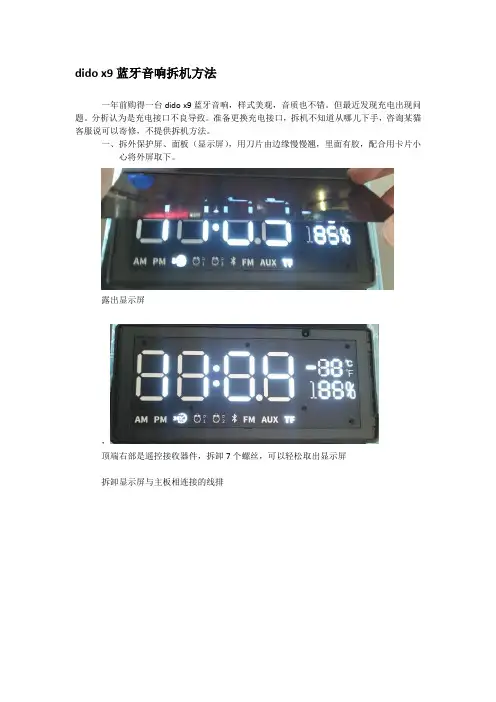

dido x9蓝牙音响拆机方法
一年前购得一台dido x9蓝牙音响，样式美观，音质也不错。
但最近发现充电出现问题。
分析认为是充电接口不良导致。
准备更换充电接口，拆机不知道从哪儿下手，咨询某猫客服说可以寄修，不提供拆机方法。
一、拆外保护屏、面板（显示屏），用刀片由边缘慢慢翘，里面有胶，配合用卡片小
心将外屏取下。
露出显示屏
，
顶端右部是遥控接收器件，拆卸7个螺丝，可以轻松取出显示屏
拆卸显示屏与主板相连接的线排
取下显示屏后露出电池。
如果仅仅更换电池，拆到这里就可以了，电池更换后恢复。
拆下的显示屏正反面
两端侧面装有喇叭，保护网拆除后的图片，不更换喇叭的话不需要拆除的，
因为我这次维修主要目的是解决充电问题，涉及到在主板上的充电接口，接着进行一下步骤：
二、拆下后盖防护网
后部有防护网
拆卸后后部没有防护网
三、拆卸温度传感器两个接线，拆下后部8个固定螺丝
回到拆除了显示屏的正面，拆除电池线，用工具从两端慢慢翘起将显示屏及电池固定框拆下
可以看到主板和喇叭了
拆除喇叭线
这是主板
可以看到充电接口了
我是将原充电接口处的正负极引出到机外改用圆形插座，确保了充电可靠性。
细铜线一个是FM广播的天线，可以增加一段提高效果
电路板一侧有好几个线排：左、右喇叭、按键、电池，另外一侧是后部的开关、耳机接口、充电接口TF卡、4个按键、天线，拆主板需要小心看好各个线的路由，便于恢复安装时。
Dido x9用起来不错，但维修技术售后应该跟得上才好哦。
如有问题与我联系QQ 1307034928 20190402。
蓝牙音箱的发展..日益成熟的蓝牙技术..让这种无线的连接方式受到更多人的亲睐...更是一种主流的听音方式...时尚潮流的听音方式..不仅更加的方便快捷...操作简单...携带方便..平时大家都喜欢用平板或者手机看电视..高清大片...娱乐游戏...反正我觉得手机扬声器实在是太鸡肋了...最多就是发声的喇叭...而使用蓝牙音箱的话..效果的大大的改变了...让苍白无力的扬声器说拜拜了....相信大家都接触过蓝牙音箱..可蓝牙音像厂商众多..产品质量和功能难免存在差异...好的蓝牙音箱不光在造型和声音表现上..会带给大家惊喜..有了蓝牙音箱..让享受变的更加的简单了..只需一键操作就行了..配对简直是非常的简单的...带耳机久了也会损坏听力..造成听力疲劳...而蓝牙音箱就不会对耳朵造成伤害...而且内部做工也是非同一般的..下面就为大家介绍了..我手头上这四款不同的品牌的蓝牙音箱...这个蓝牙音箱是我去年在淘宝购买东西的时候..热心的卖家赠送的一个蓝牙音箱..是什么品牌..我已经记不清楚了...只知道是山寨产品..这个山寨蓝牙的顶部有一个“蓝牙的标志”整体造型为圆柱形...塑料材质的机身...红色的机身..看起来有点古板..这个蓝牙音箱播放效果很差....基本上没有什么音效可言..我已经装了TF卡..然后下载了儿童故事和歌曲..给儿子当成一个玩具了...这个是山寨蓝牙小音箱的TF内存卡卡槽...做工很一般..在卡槽上面可以看到明显的缝隙...这个是音箱的控制区域..采用了三段一点式设计..从某种角度上..可以说是节省产品成品..但也造成了用户的困扰..按键操作不方面..而且回弹无力...在全黑的环境中操作的话..根本看不清楚...而且按纽不是盲点设计..经常会操作失误...摸在手上..感觉塑料感强烈...声音表现更是让人难以接受...高音发毛..低音简直乱成一锅粥了...而且续航能力很差...山寨蓝牙小音箱的低部设计了...模式切换开关..分别为电源开关..TF卡MP3模式...蓝牙连接模式...下面这个是奋达的天鹅蓝牙音箱..控制区域看到了红色的各种按纽了吗...就算在黑夜的情况..对操作也是一目了然的..全金属外壳，手感非常的不错..顶部的触控式开关，很有科技感..还可以切换男声女声提示，音质比较偏单薄，好象适合听女声，女中音或者比较悠扬的弦乐..从这个图..可以看出..扬声器是裸露在外的...没有加装金属保护网...用的时候别让小孩子拿尖锐的东西损坏了..搞坏了很可惜了...这个设计灵感来自天鹅...所以取名奋达天鹅..从这个图看...就像一直嬉戏在湖中的回头一看的天鹅...天鹅的顶端隐藏着一个小秘密，锥形的导音结构可以将单声道扩张一些..声场会变的更加开阔...声音会很丰满....这个图拍了奋达天鹅的USB充电接口以及指示灯...奋达天鹅不支持TF 卡..也不支持3.5mm输入...功能比较的单一..这个是纯粹的蓝牙的音箱..其他功能都被省略了..感觉不怎么给力...奋达蓝牙音箱在中高频表现还行..低频下潜不足..鼓声有点失真的味道..反正我不太喜欢这类型的声音..下面这个是艾特铭客雷神蓝牙音箱..光听这个名字就很霸气了..全金属外壳材质..从远处看过去..就象一颗宝石一样...摸在手上也是沉甸甸的..手感细腻光滑..有一种金属感和科技感..全身电镀工艺..反光度很高..而且表面也是镜面处理..一看就知道是高档货了...真是有点爱不释手了...这个雷神蓝牙音箱产品的LOGO..就象一个站立的人...“精于形享于音”雷神蓝牙音箱不光带给你..无与伦比的外型惊喜...也会给你在声音上的享受..听觉上的享受...雷神蓝牙音箱顶部这个锥形设计也是有道理的..从侧面看..发声单元有个小斜角...这样一来..可以有效提升音乐的声场...开阔的音域..让声音更加的饱满..在大动态下更加的舒服..雷神蓝牙音箱还可以当作读卡器用..直接连接电脑..改写TF数据等...无需再使用读卡器来下载歌曲等...雷神蓝牙音箱全身金属打造..是我接触过蓝牙音箱中重量最重的..做工也十分的精细..上面的缝隙结合处..也是非常的精密..看不出一点的空隙...超前的设计工艺..我非常的喜欢...这个是雷神音箱底部USB充电接口..和3.5mm输入接口...用于电脑..手机..平板..都非常的给力..只要你有3.5mm音频接口就可以了..全方位接驳..雷神蓝牙音箱底部的控制区...可以看到这个厚实的防滑脚垫..可以有效的防止音箱在桌面上乱动...在播放大音量的时候..在桌面上移动...我试过了..声音开到最大..也是纹丝不动..感觉很贴心的设计...在音乐表现方面也很不错..低频劲爆有力...高频明亮柔和..在一个15-20平米的房子..感觉很给力..完全有大箱子的气魄..声音表现可以和普通的多媒体箱子比拟...这个是不见不散BV200蓝牙小音箱...说起这个音箱..我也一直很珍惜...因为它是今年2月14号..老婆送给我的..说可以进行手机通话的哦..功能比较的齐全...机身也是圆形设计..蓝色的机身给我一种小清新的感觉..咱可的好好保存哦...这个塑料材质的机身..感觉很轻..外表涂层好象是类肤设计..摸在手上也很舒服...希望用久也不会掉漆..而雷神蓝牙全身电镀金属设计...就不需要担心产品的掉漆问题啦...不见不散底部的音频控制区...感觉控制有点不方便.在开启蓝牙的时候..里面会有女声提示..蓝牙准备好了..感觉比较的智能..可以按照语音提示操作嘛..无须熟悉..立刻上手..这个是不见不散的LOGO...感觉这个名字十分的浪漫嘛..一般情人约会必说的一句话...不见不散蓝牙音箱在播放音乐时..感觉属于适合听女生和弦乐的蓝牙小音箱..在低音方面欠缺力度...而且低频量感明显不足...特别在大音量下..就显的很无力了...毕竟只是这么大的音箱..这个是不见不散的TF卡槽..旁边就是重置机器键..假如机器变的不正常的话..按下这个键..可以恢复为出厂设置...不见不散蓝牙底部这个防滑垫可以防止机器在播放的时候...由于大音量造成..机身在桌面上移动...还可以有效的保护数据线..这个设计感觉还是不错的..说到这里不得不吐槽下...上半机身的塑料.而且顶端距离发音单元极近...造成声音稍大就出现振动的声音...所以小点声比较好..可是无论音量怎么调，那凄厉的女声“蓝牙准备”“蓝牙连接”“蓝牙断开”总是那么大声..晚上使用的时候确实不方便..有点反感了..要想真正的了解产品的话..就得更加深入的发掘...呵呵..我现在要拆机对比..对每个产品进行解剖..看看内部的做工..以及内部的用料情况..其实拆机也是非常的简单..准备好一个小螺丝刀..一个小盒子..盒子用来装拆下来的螺丝...这个山寨蓝牙音箱..拆解非常的简单..拆下3颗螺丝就行..由于扬声器部分全部用胶封死的..在这里就不再进行暴力拆机了..如果要强拆的话..机器肯定得报废...我还指望它给小孩子朗诵下故事..听下儿童歌曲的...嘿嘿..这个PCB板设计比较的简单...看到蓝牙模式..很小..原来蓝牙数据那么的不稳定..做工真的很一般..很差..电子元件确实很少哦...电池续航也很差..50%音量下..大概1个小时就没电了...这个拆了不见不散的VB200..这个拆机也很简单..把螺丝下了..然后一掰就可以了..电源采取分离的..不见不散的续航能力还行...50%的音量连续播放可以坚持到3-4小时...这个是不见不散BV200的扬声器单元..上面标明阻抗是4欧3W..采用了40mm全频单元...可以看到发音单元是一圈橡胶圈固定在机身上，实际上这种设计非常好，完全可以避免喇叭和机身的共振..可惜，这边不振了..上面就会震动了..对声音表现产生一定程度的破坏..这个希望厂家改进下..这个看到箱体有一圈橡胶的密封环..防止声音外泄..拆的时候注意下..千万别弄掉了...雷神蓝牙音箱这个扬声器单元尺寸和不见不散BV200是一样大的...但有点是不同的..就是扬声器的功率..雷神的3W..而不见不散的是4W..从理论上说..雷神的更加省电...这个图可以看出雷神蓝牙音箱的PCB电路板上密密麻麻的电子元件...正所谓有图有真相...俗话说的好...便宜没好货..好货不便宜...雷神蓝牙音箱的电池..是可分离排线设计..电池比上面几款蓝牙音箱面积要大..所以续航能力自然强悍...我自己亲测了..大概50%音量下连续播放..可以作到5小时还没关机..这个图可以看出...雷神蓝牙音箱的PCB板上的电子元件比其他款蓝牙丰富多了..用料扎实的表现..雷神蓝牙音箱内部做工..真的很细致..用手摸上去..根本感觉不到毛刺..这个做工我还是第一次见...接触了不少蓝牙音箱..也拆了几个..雷神蓝牙音箱是我见过做工最好的一个产品 ...雷神的内部做工，铸造工艺...一次性成型产品...将喇叭完全至于一个独立的空腔中，为了消减气流，四壁还设计了沟槽..这个设计让气流消逝的更快..声音更加清澈..更加自然..听起来当然很舒服...同样的锥形导音结构，内部也是电镀，光滑无比..完全的金属材质，完全避免音波震动..确实很不错..雷神的金属保护网罩..同样不是一样设计..中间有个凹点...有经过专门的设计..有很品位的说...雷神扬声器特写...雷神和不见不散扬声器对比...雷神的PCB板对比不见不散的话..至少大了一半...蓝牙传输自然是最强...测试可以达到有效距离是20米..这简直是弱爆了..我当时就真的惊呆了...雷神蓝牙这个是我见过传输距离最远的...雷神和不见不散顶盖对比..不明白不见不散把上盖做的离喇叭这么近是要干啥...而且面积这么大..声波只能从四周小缝出来..声音表现自然大大的打折了...无线音箱在播放音乐时，难免会遇到距离音源较远的情况。
小米蓝牙音箱拆机分析音箱整体分为3个部分：旋钮、软件套、音箱主体，其中，旋钮可以按压或旋转，顶部为出音区域；软胶套的作用为，套住旋钮下缘，防止旋钮误触碰；音箱主体正面有音量+/-丝印，指示灯，背面有micro usb充电接口。
音箱外形尺寸为：60mm*60mm*93.3mm。
旋钮可以按压和旋转，具体功能看下图：下面开始拆解：1.首先从外形上看，并没有外露的螺丝，这应该算是消费类电子产品的一个特点的，对于这种放在桌面使用的轻巧型电子产品，底部一般都需设计防滑垫，如图，防滑垫材质一般为TPU等耐磨的软胶，上面的丝印就不做过多介绍了。
2.按正常的结构设计逻辑，螺丝一般会藏在防滑垫下面，防滑垫一般使用双面胶固定或者在防滑垫背面背胶，背胶区域离外形至少有0.1距离，防止从外观上看到胶，如图。
3.如防滑垫有方向要求，为了一次性安装到位（由于使用胶粘，粘上去不好撕下来），需做防呆结构，如图。
4.撕掉防滑垫后，看见一块底盖，通过3颗螺丝固定，除了螺丝和防呆孔，还有3处结构，分别是进胶点（细水口），麦克风孔，内部元器件避空孔(有一个电感太高，顶到底盖)，这里的麦克风作用是，当有人打电话进来时，可以通过音箱回应而不必通过手机，但是由于麦克风的位置以及拾音方向的影响，效果并不是很好，如需要效果好，可参考智能音箱的麦克风阵列设计。
5.拆掉底盖的螺丝，底盖并不能轻松拿下来，应该还有卡扣辅助固定，拆开后发现在螺丝位置之间分别设计了3个卡扣，扣合量在0.4-0.5左右。
6.PCB板采用3个定位柱定位，采用4个卡扣进行预固定，最后通过底盖压住打螺丝进行最终紧固。
7.导光柱由底盖上对于卡槽压住固定，PFC插座泡棉用来压住PFC 插座，防止PFC排线松脱，麦克风泡棉用来密封麦克风前腔。
8.指示灯导光柱光线传导原理图，更多导光结构请看如下文章：产品灯效设计：导光结构篇。
9.继续往下拆解，此两处排线都是从喇叭音腔内部穿过，为了防止漏气，需在排线孔处打上密封胶。

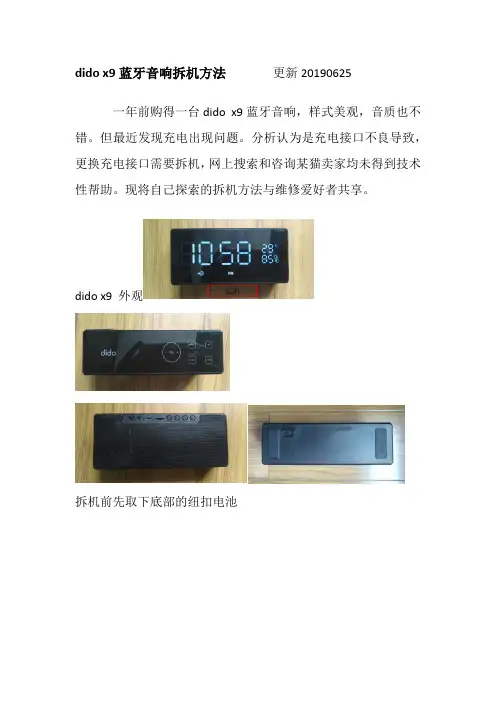

dido x9蓝牙音响拆机方法更新20190625
一年前购得一台dido x9蓝牙音响，样式美观，音质也不错。
但最近发现充电出现问题。
分析认为是充电接口不良导致，更换充电接口需要拆机，网上搜索和咨询某猫卖家均未得到技术性帮助。
现将自己探索的拆机方法与维修爱好者共享。
dido x9 外观
拆机前先取下底部的纽扣电池
拆外保护屏、面板（显示屏），用刀片由边缘慢慢翘，里面有胶，配合用卡片小心将外屏取下。
露出显示屏，顶端右部是遥控接收器件，拆卸7个螺丝，可以轻松取出显示屏
拆卸显示屏与主板相连接的线排
显示屏的正面与背面
取下显示屏后露出电池仓，如果仅仅更换电池，拆到这里就可以了，电池更换后恢复。
拆卸后板
主板的正面与背面
两端侧面装有喇叭，侧面的保护网拆除后露出喇叭，不更换喇叭的话不需要拆除的
拆卸后部网罩
至此dido x9已经全部拆卸，可以更换电池、扬声器、电源开关、充电接口等易损器件。
如有疑问可以与我联系QQ1307034928
Wuyugui-20190625。

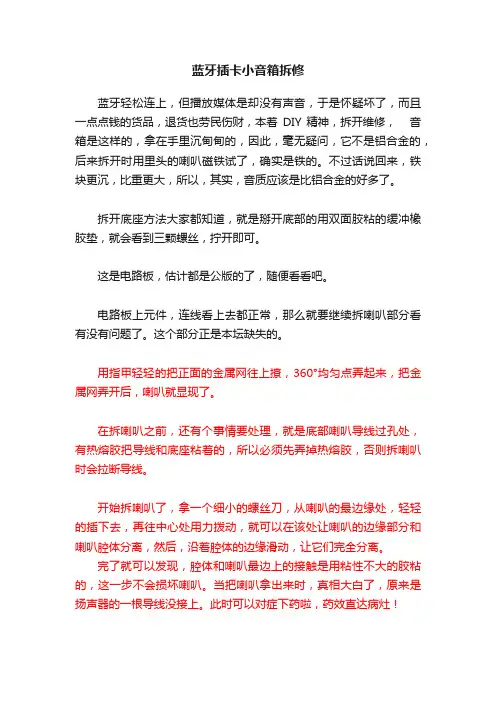

蓝牙插卡小音箱拆修
蓝牙轻松连上，但播放媒体是却没有声音，于是怀疑坏了，而且一点点钱的货品，退货也劳民伤财，本着DIY精神，拆开维修，音箱是这样的，拿在手里沉甸甸的，因此，毫无疑问，它不是铝合金的，后来拆开时用里头的喇叭磁铁试了，确实是铁的。
不过话说回来，铁块更沉，比重更大，所以，其实，音质应该是比铝合金的好多了。
拆开底座方法大家都知道，就是掰开底部的用双面胶粘的缓冲橡胶垫，就会看到三颗螺丝，拧开即可。
这是电路板，估计都是公版的了，随便看看吧。
电路板上元件，连线看上去都正常，那么就要继续拆喇叭部分看有没有问题了。
这个部分正是本坛缺失的。
用指甲轻轻的把正面的金属网往上撩，360°均匀点弄起来，把金属网弄开后，喇叭就显现了。
在拆喇叭之前，还有个事情要处理，就是底部喇叭导线过孔处，有热熔胶把导线和底座粘着的，所以必须先弄掉热熔胶，否则拆喇叭时会拉断导线。
开始拆喇叭了，拿一个细小的螺丝刀，从喇叭的最边缘处，轻轻的插下去，再往中心处用力拨动，就可以在该处让喇叭的边缘部分和喇叭腔体分离，然后，沿着腔体的边缘滑动，让它们完全分离。
完了就可以发现，腔体和喇叭最边上的接触是用粘性不大的胶粘的，这一步不会损坏喇叭。
当把喇叭拿出来时，真相大白了，原来是扬声器的一根导线没接上。
此时可以对症下药啦，药效直达病灶！
接好线后，原来的粘扬声器的位置，涂上了DIY神膏705硅橡胶，底部的导线孔同样用硅橡胶滴上就好。
然后等半个小时候硅橡胶凝固后再使用音箱。
1、撕开橡胶内裤，打开菊花上面的三颗螺丝，下半部分就拆出来了。
2、中间的金属圈是固定上下结构用的，下半部分主要是多个扬声器，功放是ti的功放，上半部分则是主控和麦克风阵列，最开始所有的主要芯片都用屏蔽罩屏蔽起来了，出于好奇，使用老虎钳暴力拆了，所幸还能运行。
3、拔掉了多个螺丝，把上面的壳子拆下来了。
依稀可以看到被我弄掉的屏蔽网。
内存是三星的，查询是24G小b，应该是3GB，主控则是xmos的16核处理器，感兴趣的同学百度一下xmos，与树莓派pk pk。
4、拆麦克风阵列，同样是螺丝，卸下来就可以。
泡沫下面泛着金光的就是麦克风，属于硅麦克风，感兴趣的同学阔以看看楼氏电子的mens麦克风产品，比较类似。
小米小爱AI音箱HD【硬件分析】，你了解智能音箱吗小米目前智能音箱的布局有小米AI音箱和小米小爱音箱mini，不久前小米又推出了第三款AI音箱：小米小爱智能音箱HD。
那么小米小爱音箱HD整机硬件是怎么样的呢？本文为你分析一下。
小米小爱智能音箱HD我们先来看一下小米小爱智能音箱HD的硬件框图，主要有电源管理IC，CPU，内存，无线通信模块，功放驱动和氛围灯驱动，麦克风，喇叭，RGB灯等组成。
硬件框图CPUCPU用的是Amlogic晶晨的A113X,这是一颗4核64位A53架构的CPU,采用的是28nm的HKMG工艺。
这个CPU用的是和小度智能音箱同款CPU，而小爱mini用的是全志的R16方案，笔者曾用小度和小爱mini做对比，小度音箱的音质确实是比小爱mini出色。
CPU A113X内存内存用的是晶豪科技的容量256MB的DDR3和容量128MB的NAND Flash组合，型号分别是M15T2G16128ADEB和F59L1G81MB。
这样的配置算是主流,现在大多数的智能音箱也是采用这样的配置。
小爱智能音箱HD的内存电源用了两颗高性能的TI的DC-DC降压稳压芯片，分别是TPS54331和TPS62586，还有一颗矽立杰的DC-DC降压稳压芯片SY8120。
具体参数对比见下图。
电源IC对比WiFi芯片模组小米小爱智能音箱HD联网用的是无线wifi的方式，其中用的WIFI+BT一体的模块，该模块符合802.11b/g/n/ac标准，支持2.4G 和5G双频段。
WIFI接口是SDIO的，蓝牙接口则是UART串口的。
AP6255功放驱动功放驱动芯片用的是TI德州仪器的TAS 5754M，属于D类放大器，支持高达40W输出功率。
并支持8 kHz to 192 kHz的采样率，音频接口采用三线I2S接口（无MCLK），与CPU通信实现控制则使用I2C接口。
功放驱动4个小喇叭+1个大喇叭，功率是足够的。
TAS 5754M氛围灯驱动采用的上海艾为电子的AW9817，I2C接口，支持多达44路动态呼吸灯控制。
BaseusQTWS 真无线蓝牙音箱拆解做工及用料如何
倍思是着名的3C 配件厂商，推出了许多独具设计的手机配件产品，受到不少用户喜爱。
近期更是把握住了最新的TWS 蓝牙音频潮流，推出了一款TWS 真无线
蓝牙音箱Baseus Q。
整体采用萌宠造型设计，采用亲肤的硅胶外壳。
下面即将对它进行拆解。
一、Baseus Q 开箱
盒子上是一个产品效果图，开盖方式就像珠宝的盒子一样向上翻开。
萌宠造型的轮廓图，以及音量键和电源键的图示。
侧面为产品特色，宠物狗造型，外观小巧可爱，支持有线音频和蓝牙
V4.2 无线音频。
深圳市时商创展科技有限公司出品。
打开盒盖，音箱就像一只小狗，静静地躺在盒中。
全网首拆Sansui山水T20无线蓝牙音箱电路图很早前就看着这个音响了，主要是看在时间显示上，其他也没什么特色。
但是价格一直感觉有点贵了，最便宜的一次是99包邮，结果拍下还是犹豫了一天，结果订单被取消了......后面这款一直就159或179的价格。
后来，偶然闲鱼搜了下，有的在叫卖新的88，但是还是没买，看见一个妹子买的二手70，说是有9成新，于是拍了，到手后过然很新，前面镜面的膜都还在，撕开简直就是全新。
当然，新的也不想拆了。
但是做时钟显示用，一晚上居然从40%的电就掉到15%，15%以后就不能显示是时间了，一直一闪一闪亮晶晶。
于是，打算拆了看看，能不能加个电池进去。
但是网上又没拆机图，该从哪里拆呢？金属网下面还是硅胶垫？于是看是研究起来。
镜面时钟显示，这个图倒了。
[attachment=10327114]时钟和播放音乐是分开控制的，按键互不干扰[attachment=10327113]背面是各种接口和总开关，关了开关时间也不会显示了，但是时间继续在走。
金属网中间是一个低音震膜，喇叭位于左侧和右侧，并不在背面。
[attachment=10327112]底部一大块防滑硅胶[attachment=10327111]底部螺丝排布情况，必须先从底部打开才能拆其他地方。
拆开后就是这个情况，只能看见震膜和两个4欧5W的全频喇叭。
说实话这喇叭不咋地。
接下来是拆顶上的盖子，有五个螺丝，要细长点的螺丝刀拆能拆到边上的四个螺丝。
拆了还是取不掉顶盖，因为还有镜面下面还有一个螺丝。
（拆镜面步骤没拍，可以用加热工具辅助）黄色标明的，蓝色的是显示屏固定螺丝。
将这些螺丝都拿下来，顶盖下面是这个样子。
显示屏下面是电池仓，明明可以放两个，居然只用了一个2500的18650.主板正反面如下，一个主控，两个功放，一个收音机，一个蓝牙,还有升降压。
显示屏正反面,明明有温度显示得LED，结果这款是显示不出来的，不知道是怎么设计的。
把电池换成两个充电宝拆的18650，2600毫安的。
今天闲不住把DOSS摩卡给拆解了，来给大家一饱眼福！
通过以上的拆解我们发现DOSS摩卡这款蓝牙音响的绝大部分体积被共鸣腔所占据。
音响底部的配重可以理解，但是共鸣腔侧面的金属配重就有些不理解了，而且我们从图中也发现这共鸣腔内的金属配重也已经
全部生锈，放在这里是不是有些不妥呢？还有一点就是麦克风与主板的连接线有些简陋，焊接点很容易脱落，如果能采用插头的设计会更好。
总之呢，个人觉得这款音响凭借其独有的外观和卓越的音质相信可以赢得不少消费者的青睐！。
音箱是怎样制作的？音箱作为让人们感受电子音乐音质和音域魅力的必备器材，经过多方研究学习得以制造。
下面详细介绍一下音箱的制作过程：一、拆解和组装1. 拆解：首先要拆解耳机外壳，在拆卸时需要夹紧外壳部位以防止结构内部损坏，并且夹紧后可以稳妥的把圆筒螺母轻松地松开，然后取下音箱的电容，可以根据电容的大小跟着选择备用电容，然后把分频器组件进行拆解，这时候就需要用到螺钉刀，然后可以把耳机的左声道和右声道进行拆解，利用牙签可以轻松的从里面取出喇叭单元，拆解到这里则完成了音箱拆解。
2. 组装：接着就开始组装，首先把磁体和垫子组装回原来的部位，然后向主壳内部贴上音箱叶片，使它们能够半悬浮，接着将磁芯组件安装回壳内，其次连接左右声道的出线，最后要向外部连接电源，把内侧的电源线链接到内部接口上，最后安装完成。
二、电子元件安装1. 将编程电阻和电容安装至编程电路板上，根据图纸连接由此组件组成的回路。
2. 将电子元件组装到凹槽里，把它们焊接以保证接触良好，并确保它们和其他已安装元件之间存在良好的电磁耦合结构。
3. 将电路板安装在基板上，安装要求可靠、布线干净，避免电子元件之间的短路，焊接后的电路板应当测试一下，确认其未来是否可以正常工作。
三、驱动系统1. 将驱动单元安装在耳机机壳上，外部的朗读单元落井下石，一般会使用一个乐话中的贴片磁力头，调节品牌朗读单元，将它们与晶体电路板连接起来，把用音信号调节。
2. 将侧置式调节器安装于壳体上，使得玩家能够调整音量，增强音质，以帮助玩家获得最佳的音质。
3. 还要给耳机连接蓝牙或调音台，这样就可以实现蓝牙或调音台上的音乐与耳机音箱的结合，让音乐歌曲更好听。
本文介绍了音箱的制作步骤，由拆解和组装，再到电子元件的安装和驱动系统的安装，可见音箱制作。
拆解报告：小度智能音箱Play青春版小度是百度旗下的人工智能助手，百度围绕它推出了多款搭载对话式人工智能操作系统DuerOS的小度智能音箱。
此前，我爱音频网曾经拆解过小度智能音箱大金刚、小度人工智能音箱1S、小度在家1S带屏智能音箱、小度智能音箱Pro、小度智能音箱。
点击蓝色文字即可查看详细拆解信息噢！本次我爱音频网拆解的是小度智能音箱Play青春版，它在包装风格和外观设计上都与此前的产品有很大不同，还邀请了百度董事长李彦宏的女儿Brenda为其代言。
这款音箱的内部设计如何，一起来看吧。
一、小度智能音箱Play青春版开箱小度智能音箱Play青春版包装盒为长方形，风格比较清新，正面是音箱的渲染图和产品名称“小度智能音箱Play青春版”。
包装盒主色调为蓝色，背面中间印有“百度旗下人工智能助手”，底部为比较常见的产品信息，包括：音箱APP和公众号的二维码、客服电话、官方商城、产品名称、产品型号、颜色等。
包装盒底面是小度智能音箱Play青春版背部的渲染图和产品名称。
包装内的物品有：小度智能音箱Play青春版主体、电源适配器和产品使用手册。
白色的电源适配器特写。
电源适配器的DC圆头。
电源适配器上的信息有，型号，输入：100-240V~ 0.5A 50/60Hz，输出：12V⎓1A，和制造商信息，深圳市一线天智能科技有限公司。
小度智能音箱Play青春版正面特写，此配色名为“蒙德里安”，是一位几何抽象画派先驱者的名字，乍一看很有立体感。
音箱底部为小度智能音箱Play青春版的简明信息，包括型号、输入、CMIIT ID和公司信息，还有APP下载的二维码和产品的条形码。
两侧的两个红色防滑胶条比较显眼。
小度智能音箱Play青春版背部特写，下方有一个DC输入接口。
音箱顶部的控制区域特写，四个功能按键从左至右依次为静音键、音量加减按键和播放/暂停键。
音量加减按键下方有两个麦克风开孔，其余六个为装饰性开孔。
二、小度智能音箱Play青春版拆解加热音箱前面板，撬开盖板。
漫步者m23拆解教程
1.首先，将音箱的电源开关关闭。
2.用一个扁平的工具(如螺丝刀)，轻轻撬开音箱的顶部盖子。
3.将顶部盖子取下后，可以看到音箱内部的电路板和电池。
4.用一个扁平的工具(如塑料卡片)，轻轻地将电池从电路板上取下。
5.将电路板从音箱上取下，注意不要损坏任何连接线或插头。
6.现在可以开始拆卸音箱的其他部件了。
首先，用一个扁平的工具(如塑料卡片)轻轻地将扬声器从音箱底部取下。
7.然后，用一个扁平的工具(如塑料卡片)，轻轻地将音量控制按钮从音箱底部取下。
8.最后，用一个扁平的工具(如塑料卡片)，轻轻地将其他部件(如麦克风、天线等)从音箱上取下。
9.当所有部件都被取下后，可以将它们放在一边进行清洁和维护。
需要注意的是，在拆卸漫步者M23时要非常小心，以免损坏任何部件或导致电击等危险情况发生。
如果您不确定如何拆卸音箱，请咨询专业人士或参考相关的拆卸指南。
米粉节当天下的单，三天后到货，那个兴奋啊！
定了两个音箱，都想试试效果！！！:D 收到货就立马开苞啊！！外观就不用发照片了，米网拍的比我们拍的好，个人感觉实体比照片好看！！
音质那真是没得说，比我之前买的蓝牙音箱效果都好！这个要赞一个！！！
下来就说下音箱的开机键，昨天由于用力过猛，把电源开关键瓣断了！本想那售后，可想想太麻烦，自己动手丰衣足食，就动手自己拆了，顺便看看里面做工！
2013-4-26 21:55 上传
【附件原图EXIF信息】
没有图片EXIF信息
用小刀片沿着表面缝隙慢慢翘，四边都要均匀的翘起。
