人体ESD装备综合测试仪说明书

双脚人体静电综合测试仪仪器简介双脚人体静电综合测试仪（英文名：Footwear and Flooring Electrostatic Discharge (ESD) Tester）是一款用来测试物体表面静电电荷量的仪器。

它是一种专门为工业、实验室、医院等场景设计的设备。

设计原理当一个物体在进入或离开另一个物体的表面时，静电电荷就会产生。

这些静电电荷可能会造成电弧放电、电磁辐射、电子元器件失效等问题。

双脚人体静电综合测试仪的设计原理是通过模拟人体走路时与地面的接触情况，对物体表面的静电电荷量进行测试。

该仪器主要由下面几个部分组成：•静电发生器：静电发生器产生并输出固定工作频率和幅度的静电电荷到测试装置上。

•电流表：电流表用于检测测试装置上的电流值，电流的大小可以反映出物体表面的静电电荷量。

•控制面板：控制面板上配有各种控制开关和显示器，可以方便地控制测试仪器的使用。

使用方法使用双脚人体静电综合测试仪时，需要按照以下步骤进行：1.确认测试装置可靠接地，将测试装置放置在仪器上。

2.选择测试频率和静电电压。

3.按下START按钮，仪器会开始自检程序，自检完成后进行测试。

4.测试完成后，仪器会自动停止，此时可以通过电流表读取测试结果。

5.测试完毕后，关闭电源，清洁测试装置等设备并存放在安全位置。

相关规范在实际使用过程中，需要遵循以下规范：•在使用仪器时，应该将测试过程记录下来，包括测试时间、测试频率、静电电压、测试装置类型等信息，以便于回溯问题。

•使用该仪器时应该先了解所在行业或者所用场景对静电电荷量的要求和规范，确保测试结果符合要求。

•定期检查仪器的电路、连接和接地情况，确保仪器的工作稳定并符合安全标准。

•在使用过程中应该遵照仪器的操作说明，严格控制测试条件，否则会对测试结果产生误差。

结论双脚人体静电综合测试仪在工业、实验室、医院等场景中有着广泛的应用。

通过对物体表面的静电电荷量进行测试，可以有效地防止电弧放电、电磁辐射、电子元器件失效等问题，保障生产、研究、医疗等各个领域的安全。

深圳市xx 科技有限公司指引文件编号GXLD-III-GCSB-007 版本A0
页次共1页第1页
名称人体综合静电测试作业指导生效日期2012-11-10
人体综合静电测试作业指导
一、目的
使员工能正确使用人体综合静电测试仪。

二、适应范围
本公司凯德讯静电测试仪
三、使用方法
3.1 确认电源为接通状态，此时面板蓝色指示灯亮。

3.2 正确佩戴好静电手环，将静电手环插头插入手腕带插孔。

3.3 穿好静电工鞋，双脚站立于检测板上。

3.4 用手指触摸面板上触摸键的中心位置。

LED 静电鞋测试手腕带测试报警声备注LOW R＜750KΩR＜750KΩ无红灯亮PASS R≥750KΩR≥750KΩ有绿灯亮HIGH R＞100MΩR＞10MΩ无蓝灯亮PASS R≤100MΩR≤10MΩ有绿灯亮
四、测试频率
每天进行两次测试，分别在上班进入车间时测试。

五、管理办法
5.1 员工每天此时完成后将测试结果记录于测试记录表上，并签名确认。

5.2 品质部人员对测试情况进行监督并于审核栏签名担当。

六、相关文件
《人体综合静电测试记录表》
拟制审核批准。

1. 目的
明确人体双脚综合静电测试仪的操作指导，防止因操作失误损坏仪器而影响正常使用。

2. 适用范围
仅适用于本公司的人体双脚综合静电测试仪。

3. 职责
3.1 操作员必须经过培训合格后才可使用仪器；
3.2 操作员需按照操作指引对静电鞋、静电手环进行测试并按要求进行记录；
3.3 PIE负责对仪器进行验收及台账管理
4. 定义
4.1人体双脚综合静电测试仪是为测量人体综合电阻（测量人体、手腕带和鞋等的电阻）而设计的装置，不是用来消除的。

5.人体双脚综合静电测试仪
5.1 三种状态显示，LO（低于设定值）、PASS（设定值范围内）、HI（高于设定值）
6. 仪器使用方法
6.1使用前将电池开关置ON位，如果显示不正常或蜂鸣器长鸣，表示机内电量不足，请插入电源适配器充电可以直接开机使用。

6.2 ESD测试时，双脚分别踏在相对的金属踏板上，戴好手腕带插入手腕接线口处，手指轻轻按在金属测试按钮上，仪器显示绿灯为合格，如显示红灯，则代表测试不合格。

7. 注意事项：
7.1 请勿佩戴手套或用指甲按在金属测试按钮上；
7.2 需穿防静电鞋站立在测试仪上；
7.3 当BATTERY LOW 灯亮时，表明电量不足，此时测试会影响测试精度。

8. 测试记录
《防静电手环/静电鞋测试记录表》。

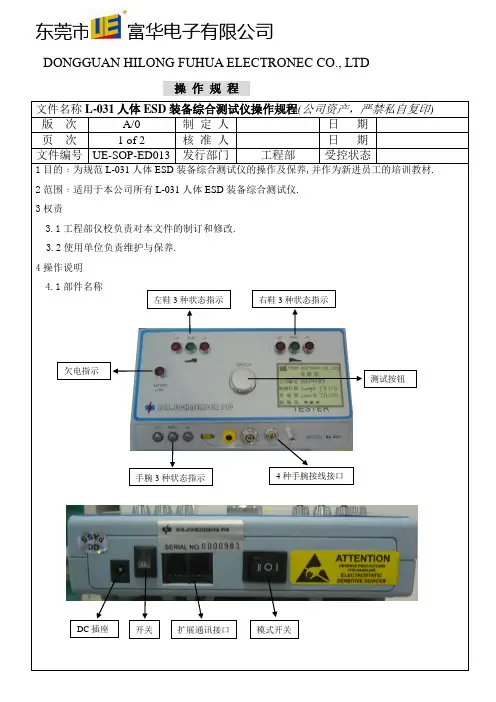

东莞市石龙富华电子有限公司DONGGUAN HILONG FUHUA ELECTRONEC CO., LTD操作规程文件名称L-031人体ESD装备综合测试仪操作规程(公司资产，严禁私自复印)版次A/0 制定人日期页次 1 of 2 核准人日期文件编号UE-SOP-ED013 发行部门工程部受控状态1目的﹕为规范L-031人体ESD装备综合测试仪的操作及保养,并作为新进员工的培训教材. 2范围﹕适用于本公司所有L-031人体ESD装备综合测试仪.3权责3.1工程部仪校负责对本文件的制订和修改.3.2使用单位负责维护与保养.4操作说明4.1部件名称左鞋3种状态指示右鞋3种状态指示欠电指示测试按钮手腕3种状态指示4种手腕接线接口DC插座开关扩展通讯接口模式开关东莞市石龙富华电子有限公司DONGGUAN HILONG FUHUA ELECTRONEC CO., LTD操作规程文件名称L-031人体ESD装备综合测试仪操作规程(公司资产，严禁私自复印)版次A/0 制定人日期页次 2 of 2 核准人日期文件编号UE-SOP-ED013 发行部门工程部受控状态4.2使用方法4.2.1将电源适配器AC端插入AC220V插座，DC端插入仪器的DC插座。

4.2.2将开关置于ON位置。

4.2.3按测试需求选择合适的模式（模式开关置左：测试手腕带；置中：手腕带+脚腕或鞋；置右：脚腕或鞋）。

4.2.4测试手腕带时，只要戴好手腕带并将手腕带另一端插入仪器手腕带对应的接口，手指轻轻按在金属测试按钮上。

手腕状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报警音为不合格。

4.2.5测试脚腕或鞋时，只要双脚分别踏在对应的金属踏板上，手指轻轻按在金属测试按钮上。

左右鞋状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报警音为不合格。

4.2.6测试方法如下图：4.3注意事项4.3.1请勿戴手套或用指甲按在金属测试按钮上。
