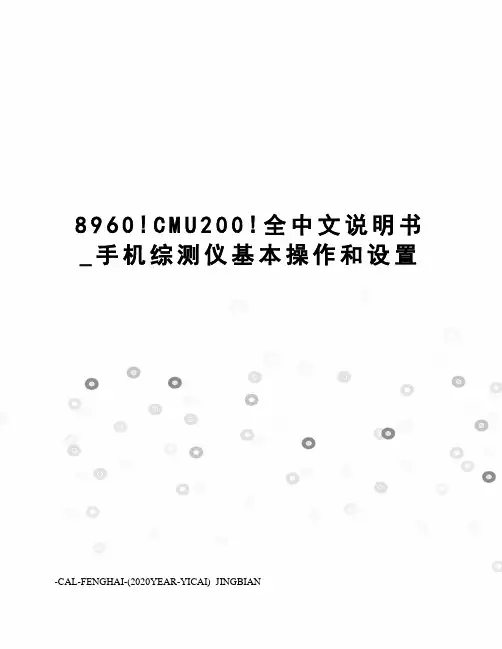

8960!CMU200!全中文说明书_手机综测仪基本操作和设置

8960!C M U200!全中文说明书_手机综测仪基本操作和设置-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有CellGPRS\Cell EGPRS，仪器8960起基站的作用。

b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。

c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。

*60 移动台测试仪应用程序*60 移动台测试仪应用程序如何在移动台上进行测量如何在移动台上进行测量$ 建立呼叫按下兰色的 6+,)7 键按下绿色的 3UHVHW 键连接移动台打开移动台并等待其稳定注意如果移动台无法稳定下来请检查移动台是否正在使用测试仪默认的 3*60 信元频带在移动台上按下 然后按下 VHQG发送检查 Active Cell Status:活动信元状态域中是否显示 Connected已连接如何在移动台上进行测量% 选择测量项目按下 0HDVXUHPHQW VHOHFWLRQ 测量项目选择键突出显示一个测量项目并按下旋钮重复步骤 和 以添加测量项目在进行测量显示结果口中中如何更改测量项目设置如何更改测量项目设置$ 选择一个测量项目按下 0HDVXUHPHQW VHOHFWLRQ测量项目选择键 突出显示一个测量项目进行设置并按下旋钮如何更改测量项目设置按下测量项目的设置键 )突出显示一个参数并按下旋钮输入一个值或选择一个值并按旋钮注意对于统计型测量结果将 0XOWL 0HDVXUHPHQW &RXQW多次测量计数参数从 Off关闭改为 ! 的数值按下 &ORVH 0HQX关闭菜单 ) 键如何关闭一个测量项目如何关闭一个测量项目按下 0HDVXUHPHQW VHOHFWLRQ测量项目选择键突出显示要关闭的测量项目按下 &ORVH 0HDVXUHPHQW关闭测量项目 ) 键 按下 &ORVH 0HQX关闭菜单 ) 键如何更改呼叫参数如何更改呼叫参数按下 &$// 6(783呼叫设置键按下 ) ) 或 )输入一个值或突出显示一个选项并按旋钮若需其他呼叫参数请按下 0RUH其他键注意对于双频切换更改 Traffic Band业务频带选项 页菜单中第 页的 Call Parms呼叫参数 )如何更改信元参数如何更改信元参数$ 选择 &HOO 3DUDPHWHUV信元参数菜单按下 &$// 6(783呼叫设置键 按下 Cell Info信元信息) 键按下 &HOO 3DUDPHWHUV 信元参数) 键如何更改信元参数% 设置信元参数_要更改网络信元参数突出显示 Cell Activated State 信元激活状态并按下旋钮将 Cell Activated State 信元激活状态设置为 2II关闭突出显示Off 关闭并按下旋钮将网络信元参数设置为需要的值 突出显示该参数按下旋钮输入一个值再按下旋钮 将 Cell Activated State信元激活状态设置为 On 打开_要更改其他信元参数 突出显示该参数按下旋钮输入一个值再按下旋钮如何终止呼叫如何终止呼叫按下 &$// 6(783呼叫设置键 按下 End Call终止呼叫) 键或通过移动台终止呼叫检查 Active Cell Status:活动信元状态域中是否显示 Idle空闲如何进行RF的TX补偿1. 按SYSTEM CONFIG（系统设置）键。

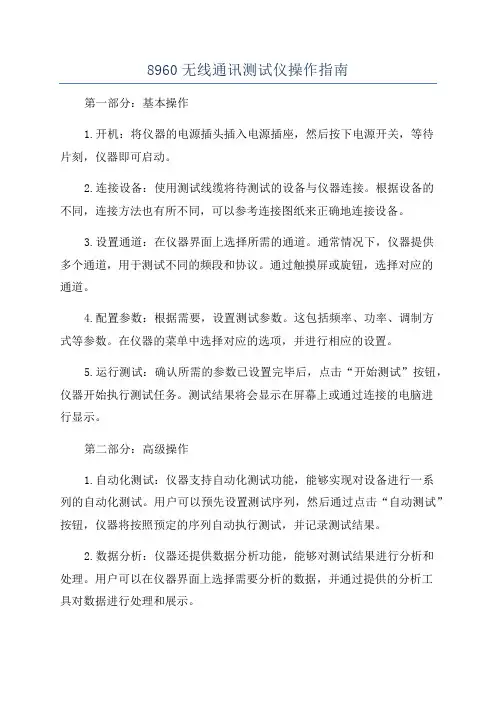

8960无线通讯测试仪操作指南第一部分：基本操作1.开机：将仪器的电源插头插入电源插座，然后按下电源开关，等待片刻，仪器即可启动。

2.连接设备：使用测试线缆将待测试的设备与仪器连接。

根据设备的不同，连接方法也有所不同，可以参考连接图纸来正确地连接设备。

3.设置通道：在仪器界面上选择所需的通道。

通常情况下，仪器提供多个通道，用于测试不同的频段和协议。

通过触摸屏或旋钮，选择对应的通道。

4.配置参数：根据需要，设置测试参数。

这包括频率、功率、调制方式等参数。

在仪器的菜单中选择对应的选项，并进行相应的设置。

5.运行测试：确认所需的参数已设置完毕后，点击“开始测试”按钮，仪器开始执行测试任务。

测试结果将会显示在屏幕上或通过连接的电脑进行显示。

第二部分：高级操作1.自动化测试：仪器支持自动化测试功能，能够实现对设备进行一系列的自动化测试。

用户可以预先设置测试序列，然后通过点击“自动测试”按钮，仪器将按照预定的序列自动执行测试，并记录测试结果。

2.数据分析：仪器还提供数据分析功能，能够对测试结果进行分析和处理。

用户可以在仪器界面上选择需要分析的数据，并通过提供的分析工具对数据进行处理和展示。

4.结果记录：仪器支持测试结果的记录和保存功能。

用户可以在仪器界面上选择保存结果的格式和位置，并通过点击“保存结果”按钮将测试结果保存下来。

第三部分：常见问题解答1.为什么仪器无法启动？2.如何选择正确的通道？3.如何设置正确的测试参数？4.如何分析和处理测试数据？答：仪器提供了数据分析工具，用户可以选择需要分析的数据，然后使用提供的分析工具进行处理和展示。

5.是否支持远程控制？答：是的，仪器支持远程控制功能。

用户可以通过连接电脑，使用相应的软件对仪器进行远程控制。

本文介绍了8960无线通讯测试仪的基本操作和高级功能。

希望通过这篇操作指南，读者能够更好地掌握这款仪器，并能够有效地进行无线通信设备的测试和调试工作。

安捷伦8960实用简易操作说明安捷仑8960综合测试仪是GSM和CDMA手机测试常见的测试仪器，现把在生产过程常用的设置和调试在此说明，以便大家需要时参考1.如何将自动测试转换到手动测试？答：按面板右上方LOCAL键，进入本地设置状态即可（注：自动测试是指当仪器连接了电脑所有测试过程由电脑软件控制；手动测试即人工手动直接对仪器进行选择设置和测试。

）2.如何查看8960仪器的当前GPIB地址？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到GPIB 地址，如：GPIB Address:20 3. 如何知道8960仪器当前的测试类型CDMA还是GSM？如何转换？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到，如：Application：GSM/GPRS Mobile Test目前产线常用的有两种，（1）G网手机，采用GSM/GPRS Mobile Test（2）C网手机，采用CDMA2000 Mobile TestGSM手机校准时需把C网换成G网，否则不能校准，转换方法如下：先按按面板右上方LOCAL键，再Application Selection进入子画面，按Application Switch ，进入测试类型选项，通过旋钮选择GSM/GPRS Mobile Test或CDMA2000 Mobile Test，按下旋钮键确定，再选择YES 按下旋钮键确定，仪器将执行自动重启进入选定测试类项。

4.如何修改8960仪器的线损值？答：按SYSTEM CONFIG键，进入系统设置界面，按RF IN/OUT Amptd offset进入子画面，按IN/OUT Amptd offset setup，旋钮选择对应频段，按下旋钮键，进入线损值修改，如－10 dB。

（线损值理论上应该通过测试来定，但实际应用中直接输入经验值有8，10，12dB，使OK手机测试功率在33±3dB之内即可.5.如何用8960测试手机发射功率？答：在待机界面，按Mesutement Selection 进入弹出窗口，用旋钮选择功率***POWER 项，注意：GSM900M频段测试功率等级有5——15级， GSM1800M频段测试功率等级有0—15级，GSM900测试信道：1—124（中间信道62）;GSM1800测试信道: 512—885（中间信道698），通话测试时：900M功率等级选最大5，信道选62,功率标准为33±3dB；1800M功率等级选最大0，信道选698,功率标准为33±3dB6.GSM手机接收灵敏度测试用手机建立一个呼叫连接，按下Measurement selection键(测试项目选择)，选择测量项GSM Bit Error(误码)，按下F7(BCH)，再按F7调节Cell Power(信元功率)，当Bit Error(误码)不超过2.4%时，Cell Power的值即为所测手机的接收灵敏度，国标为-102 dBm。

1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。

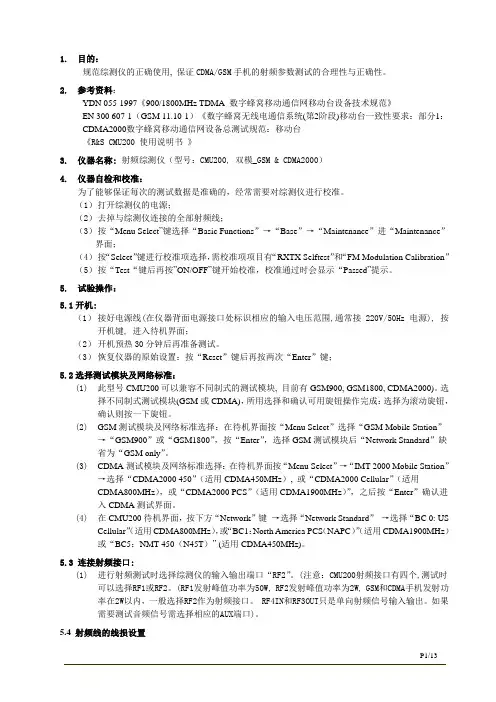

2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。

（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。

5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。

（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。

选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。

(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。

一，选择GSM或CDMA开机后进入主界面，选择“SYSTEM CONFIG”按钮，选择F3（Application Selection）后，选择F1（Application Switch），调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，例如选择GSM。

图1. 选择“SYSTEM CONFIG”按钮图2.选择F3图3.选择F2 图4.选择CDMA或GSM一，GSM测试设置线路损耗补偿打开综测仪开关，进入到主界面，选择“SYSTEM CONFIG”按钮，选择“F5（RF IN/out Amptd offset）”，选择“F2（RF IN/OUT Amptd Offset）”，调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，用仪器上的数字键设置数值，设置完成后，再次按下旋转按钮即完成设置。

例如：设置900MHz，1800MHz，1900MHz三个频点的传输损耗分别为-25dBm、-30 dBm、 -20 dBm图5.主界面图6. 选择“SYSTEM CONFIG”按钮图7. 选择F5按钮图8.选择F2按钮图9.旋转按钮图10.设置损耗值图11设置损耗值图12.按旋转按钮二，GSM连接设置按下仪器上“CALL SETUP”按键，然后按下按键“F 7(BCH)”，Cell power设为-60dBm,cell bard为EGSM(测试EGSM和DCS都可选择EGSM,测试PCS要选择PCS),按F12返回。

按下按键“F8(TCH)”，Traffic Band设为测试频带（EGSM，DCS，PCS），选择Traffic channel为所测试相关信道信号（EGSM为62，DCS为699，PCS为660）设置Ms Tx level(EGSM设为5，DCS,PCS 设为0)按F12返回图13.按“CALL SETUP”按键图14.连接设置三，GSM连接综测仪操作把终端放置到综测仪指定位置，打开终端TF测试卡内phone(GSM)软件，按下仪器上“CALL SETUP”按键,按左侧按键“F3 （Originate Call）”,综测仪向机器发出呼叫，仪器出现“Alerting”时，点击终端软件上“接听”选项，终端显示“已接听”，此时综测仪显示“Connected”，证明终端已经连接上综测仪。

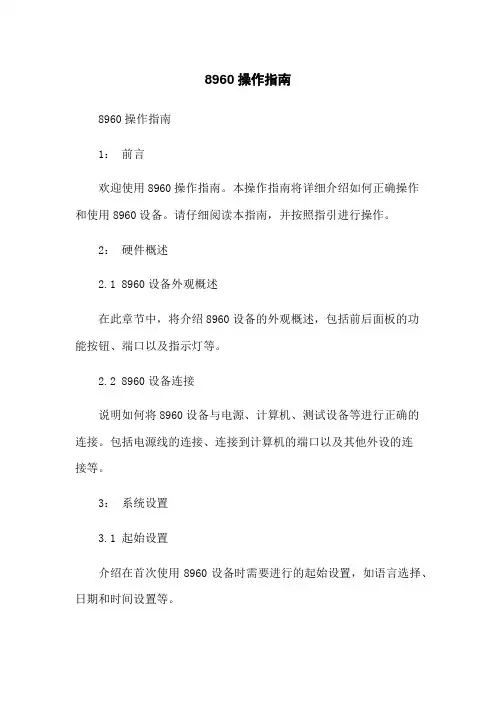

8960操作指南8960操作指南1：前言欢迎使用8960操作指南。

本操作指南将详细介绍如何正确操作和使用8960设备。

请仔细阅读本指南，并按照指引进行操作。

2：硬件概述2.1 8960设备外观概述在此章节中，将介绍8960设备的外观概述，包括前后面板的功能按钮、端口以及指示灯等。

2.2 8960设备连接说明如何将8960设备与电源、计算机、测试设备等进行正确的连接。

包括电源线的连接、连接到计算机的端口以及其他外设的连接等。

3：系统设置3.1 起始设置介绍在首次使用8960设备时需要进行的起始设置，如语言选择、日期和时间设置等。

3.2 网络设置详细说明如何进行网络设置，包括IP地址配置、子网掩码设置、网关设置等。

4：设备操作4.1 开机与关机介绍如何正确地开启和关闭8960设备。

4.2 菜单导航详细介绍通过菜单导航系统来访问不同的功能和设置。

4.3 测试模式选择介绍如何选择合适的测试模式用于特定的测试需求。

4.4 测试参数设置详细介绍各项测试参数的设置方法，包括信号源设置、频率设置、功率设置等。

5：数据分析5.1 数据捕获详细介绍如何在8960设备上进行数据捕获，包括信号捕获、日志记录等。

5.2 数据分析工具介绍可用于对捕获的数据进行分析的工具和功能，包括信号分析、频谱分析等。

6：故障排除6.1 常见问题与解决方案一些常见的问题，并给出相应的解决方案。

6.2 联系技术支持提供技术支持的联系方式，以便用户在遇到问题时能够及时获得帮助。

7：附件本文档涉及的附件详见附件部分。

附件1：8960设备外观示意图附件2：8960设备连接示意图附件3：菜单导航示意图附件4：常见问题与解决方案汇总附录：法律名词及注释1：法律名词A：该名词定义为：：：2：法律名词B：该名词定义为：：：。

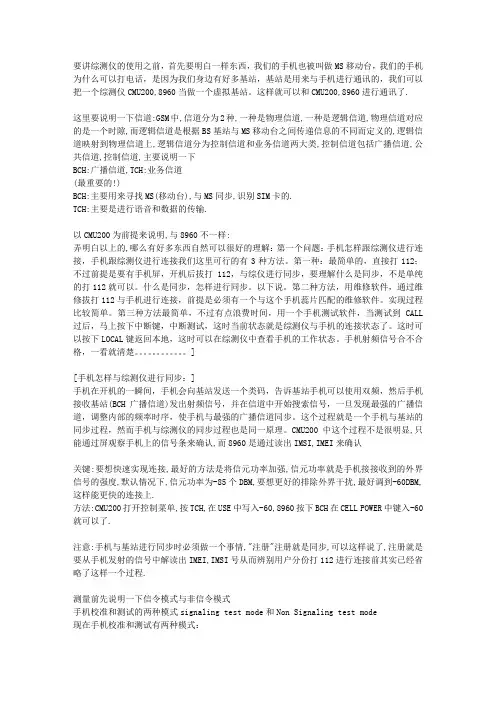

要讲综测仪的使用之前，首先要明白一样东西，我们的手机也被叫做MS移动台，我们的手机为什么可以打电话，是因为我们身边有好多基站，基站是用来与手机进行通讯的，我们可以把一个综测仪CMU200,8960当做一个虚拟基站。

这样就可以和CMU200,8960进行通讯了.这里要说明一下信道:GSM中,信道分为2种,一种是物理信道,一种是逻辑信道,物理信道对应的是一个时隙,而逻辑信道是根据BS基站与MS移动台之间传递信息的不同而定义的,逻辑信道映射到物理信道上,逻辑信道分为控制信道和业务信道两大类,控制信道包括广播信道,公共信道,控制信道,主要说明一下BCH:广播信道,TCH:业务信道(最重要的!)BCH:主要用来寻找MS(移动台),与MS同步,识别SIM卡的.TCH:主要是进行语音和数据的传输.以CMU200为前提来说明,与8960不一样:弄明白以上的,哪么有好多东西自然可以很好的理解：第一个问题：手机怎样跟综测仪进行连接，手机跟综测仪进行连接我们这里可行的有3种方法。

第一种：最简单的，直接打112；不过前提是要有手机屏，开机后拔打112，与综仪进行同步，要理解什么是同步，不是单纯的打112就可以。

什么是同步，怎样进行同步。

以下说。

第二种方法，用维修软件，通过维修拔打112与手机进行连接，前提是必须有一个与这个手机蕊片匹配的维修软件。

实现过程比较简单。

第三种方法最简单，不过有点浪费时间，用一个手机测试软件，当测试到CALL 过后，马上按下中断键，中断测试，这时当前状态就是综测仪与手机的连接状态了。

这时可以按下LOCAL键返回本地，这时可以在综测仪中查看手机的工作状态。

手机射频信号合不合格，一看就清楚。

][手机怎样与综测仪进行同步：]手机在开机的一瞬间，手机会向基站发送一个类码，告诉基站手机可以使用双频，然后手机接收基站(BCH广播信道)发出射频信号，并在信道中开始搜索信号，一旦发现最强的广播信道，调整内部的频率时序，使手机与最强的广播信道同步。

CMU200操作手册目录第一章CMU200简述 (3)一CMU200应用及其基本功能 (3)二CMU200的主要优点 (3)三CMU200的按键及接口 (3)1 CMU版本管理器 (7)2 软件升级和版本管理 (8)第二章信令模式下移动台测试操作 (13)一CMU的5钟信令状态 (13)二移动台测试前的准备 (17)三GSM900 O VERVIEW (23)四GSM900 P OWER 测试 (29)五GSM900 M ODULATION测试 (45)六GSM900 S PECTRUM测试 (50)1 Modulation GMSK调制谱 (50)2 Switching GMSK (54)七 GSM900 Receive Quality测试 (57)第一章CMU200简述一 CMU200应用及其基本功能CMU200在测试中模拟基站，通过U m接口，对无线终端产品的性能指标进行测试的综合测试仪。

除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。

作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。

当然不同协议的支持需要我们加载不同版本的软件。

因此，可以说CMU200是完全面向未来的模块化设计。

由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：RF开发模块设计生产中的模块测试生产中的最终测试功能测试特性测试高级维修质量检验测试系统的基本仪表基站模拟二 CMU200的主要优点CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。

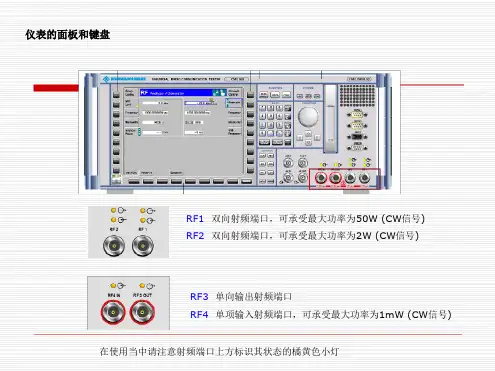

它的有点主要体现在以下几个方面：多标准支持的测试平台很快的测试速度很高的测试精度重量轻耗电省兼容性好三 CMU200的按键及接口CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、V ARIATION、CONTROL）以及各类接口组成。

第二讲 综测仪CMU200使用操作一控制面板说明选择及确认按钮当左右旋转时为选择当按下去时为确认系统复位键当系统设置有误时可按此键对系统设置恢复到综测仪功能设置如之间转换测试综测仪系统设置如二设置SYSTEM SET REMOTE1SCPI CONNECTION 电脑与CMU200联系方式设置PORT GPIB可通过V ARIATION来选择COM1COM2GPIB通过GPIB卡联接2PRIMARY ADDRESS[GPIB] 设置GPIB卡地址需与软件相对应否则软件将不能通过GPIB卡控制CMU200PRIMARY ADDRESS 1 一般地址为13SECONDARY ADDRESS[GPIB] 次要的地址FUNCTION GROUP MODEADDRESS1 RF NON-SIGNALLINGADDRESS2 GSM 900 SIGNALLINGADDRESS3 GSM 900 NON-SIGNALLINGADDRESS4 GSM 1800 SIGNALLINGADDRESS5 GSM 1800 NON-SIGNALLING ADDRESS6 NOT MAPPED以后同上三FUNCTION MENU SELECT功能菜单设置MENU SELECT按一下出现设菜单再按一下退出也可按ESCAPE键进入设置1 BASIC FUNCTIONBASERFAUDIO2GSM MOBILE STATION GSM或DCS测试选择GSM900GSM18003IMT-2000 MOBILE STATION CDMA测试选择CDMA 2000 CELLULAR四使用在主界面下按一下ESCAPE进入MENU SELECT测试项目设置再按一下返回到主界面1右上角CONNECT CONTROL按下可进入联接控制GSM 900 CONNECTION CONTROL状态右边SIGNAL OFFCONNECT MOBILE 仪器呼叫手机SET SMS 仪器向手机发射短信息下面CONNECTION 主界面 MS SIGNAL 手机信号设置功率等级 BS SIGNAL 基站信号设置 NETWORD 网络AF/RF 补偿设置RF OUTPUT 为端口设置123EXT.ALT OUTPUT 设置补偿点测补偿为0.2dB天线测试补偿为30dB2 手机呼叫仪器2.1如果有综测卡手机开机后按任意数字可呼叫仪器 2.2如果没有综测卡只能拨112呼叫仪器 2.3如果用天线偶合测试最好加屏蔽箱2.4如果用点测方式2D 2C2模块需将连接点断开3A/3AD 模块需将天线匹配元件取掉3188此两元件取掉2D 此焊点断开3 手机与仪器联接上后可按MENUS 返回到主菜单 3.1OVERVIEW 主界面MS SIGNAL PCL功率等级05BS SIGNAL TCH 基站功率-60dBm CHANNEL 信道 TIMESLOT 37按MENUS 返回到主界面3.2POWER 功率帧按APPLIC.1可查看细节 ANALYZER LEVEL PCL 所有测试参数3.3MODULATION 相位3.4SPECTRUM 调制频谱3.5开关频谱3.6灵敏度四CDM55的基本操作1开机后出来如下界面按MANUAL TEST进入手机测试界面2进入手机测试界面后按CONNECT/EXT.ATT.右进入射频参数补偿用标准样机调试在此界面下将手机与仪器联接后如出现联接界面3手机登陆仪器后的界面4手机呼叫仪器手机拨112即可与仪器联接5仪器呼叫手机按下CALL TO MOBILLE手机会有信号手机按下通话键即可6仪器向手机发送短信按下SHORT MESSAGE即可。

E5515C仪器操作介绍及GSM手机测试相关操作是用于手机测试的综合测试仪，在统一的硬件平台可以根据安装的软件不同，进行各种不同制式手机的综合测试。

在这一章里会介绍8960仪器操作的界面，按键，以及进行上图是E5515C的前面板。

按键F1到F6以及F7到F12是所谓的“软键“，它们分别在屏幕的两边，按下这些“软键”之后，就会执行按键位置对应的屏幕上所显示的内容，随着屏幕显示的不同，同一”软“键所对应的功能也不同，这就是为什么称之为”软“键的原因。

屏幕的中间将会显示我们所选择要显示的内容，目前的屏幕叫做”Call在E5515C的右侧是所谓的“硬”按键，它们都有自己的功能，这些功能标示在按键上。

在这些按键里，有三个按键的颜色略深，是“MEASUREMENT”（测试），“CALL SETUP”（呼叫设置），“SYSTEM CONFIG”（系统配置）。

按下之后将会同现E5515C的三种主屏幕。

在显示屏幕的下方还有一个硬按键，“measurement selection”（测试选手动操作用户界面–三个主要屏幕测试呼叫设置系统配置操作E5515C时主要是在三个屏幕里进行的，在测试屏幕里进行测试结系统配置按下SYSTEM CONFIG键之后就会出现系统配置界面，在这个界面里可以进行仪器的配置，测试软件的选择，输出口的选择，尤为重要的是，在这个界面里进行测试电缆、耦合器或是夹具的衰减补偿。

RF IN/OUT Amptd Offset Setup键，就会弹出一个幅度偏移设置菜单，可以在不同频率上对测试电缆、耦合器或是夹具产生的的衰减进行补测试应用（TA）是在E5515A/B/C平台上的软件，不同的TA针对不同制式的手机，一台E5515C上面可以有很多的TA，一旦需要对不同制式的手机测试时，就需要按Application Switch键，在弹出菜单里进行不同的TA上图介绍了如何快速地在不同制式手机测试软件里进行切换。

一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。

b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。

c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。

8960校准/综测操作说明
概述
该自动测试系统ATE(AutomaticTtestEnvironment)用于实现对生产线前期手机的校准和后期的综测，它的用户界面非常简单，很多参数用户可以自己设置。

一般来说，生产线在使用该软件过程中有三种配置方式：
1.单独的校准测试
2.单独的综合测试，包括有线或耦合测试。

3.组合的测试模式，校准测试+综测
在校准测试过程中，手机工作在META模式，而在综和测试过程中，手机处于正常的工作模式，软件在安装完成后，客户需要进行一些配置，可以再程序面板或直接修改安装目录下的‘.ini”文件来实现。

另外，修改这些文件可以使用户在不修改程序源码的情况下来自定义测试的详细参数。

下图为典型的生产线配置：
需要的运行环境及配置要求：
上面为一个图片。

综合测试界面：
校准测试界面：
联合测试界面：。

结束。

CMUConnectionOverviewReceiver Quality按RF热键打开索引卡定义的信号接口和外部衰减。

选择图2－1 键、选项和热键- - --Group ConfigConnect Control控制板包含与输入相关的选项和显示窗口。

→图2－4 弹出菜单实例页眉由标题和右边信号状态的符号组成。

弹出菜单没有制表或者有几个制表。

其包括输入区域、选择区域、命令和on/off000MHz 000MHz000MHzABCDEFGHIJKLMNOPQRSTUVWXabcdefghijklmnopqrstuvwxyz1234567890-/? Edit！Re-edit用箭头100KHzBit Modulation100KHz第四节测试控制这部份给出了用CMU功能组（如RF Non Signaling）测试控制的简短测量。

这包括了不同测试方式的讨论和测试数值。

从一般图表中解释了该设置以及常常遇到的测试参数。

后续的章节中详细地讨论了结构方面的测试控制。

图解用户界面的菜单以不同的方法排列。

关于它们的任务，由下面的功能组形成：l 功能组为RF、Audio、GSM900-MS、GSM1800-MS和GSM1900-MS等。

RF功能组为CMU基本系统提供了固件。

网络测试应用功能组是可选择的并且在单独的操作手册中描述了。

l 两种信号方式：有信号和无信号。

信号特性是个别网络和测试装置的特性。

在功能组RF中只提供无信号测试。

l 普通结构（Group Configuration，Connection Control）、结构特性的测试数值、和（Power vs Time Configuration，Spectrum Configuration等）和测试结果的显示菜单。

以大多结构的意思，CMU用主菜单、弹出菜单、桌面菜单、绘图测试菜单和不同尺寸的对话窗口。

在下面的章节讨论了这方面。

一. 结构CMU为输入和输出信号和测试提供了宽范围的设置。

CMU200测试方法待机电流的测试配置一般项目测试待机电流我们可以模拟终端用户在实网下测试即可，对于一些测试下来感觉待机电流有些不稳定或者是偏大的情况，我们需要模拟干净的网络来进行测试，来判断软件是否有问题，这时候我们就需要用综测仪（CMU200或者Agilent8960）。

首先我们要设置一下测试模式，CMU200/8960的信令与非信令测试signaling mode:信令模式，就是用CMU200或8960模拟基站，和手机建立起链接,仪表发出各种信令，手机此时相当于联上了网络non-signaling mode:非信令模式，仪表此时仅仅用作测量手机的射频指标，并不发出信令去控制手机，手机此时只处于发射状态，接收通路一般是关闭的。

我们测试使用要在信令模式下。

1、连接仪器当CMU启动完全后，按MENU SELECT，就会出现如下画面（如图1），（图1）选择GSM900频段确认后，界面会出现如下画面。

（如图2）（图2）我们先来设置网络参数，可以按Connect Control进入GSM900 Connection Control界面更改MS Singal、BS Signal和Network的相关属性。

待机电流测试case里面有要求配置如下：Test Environment：GSM900(CMU200)drx＝2----》这个设置参考图4的设置，就是修改Time Slot值。

Time Slot：时间隙，用于设置手机每隔多少时间来寻呼一次voltage：3.8V 连接电源电压设置为3.8vMS signal－》PCL＝5 ----》如图3设置修改这个位置的值。

PCL：功率控制等级BS Signal－》BccH Level＝-55—》如图4修改这个位置的值BCCH ：广播控制信道(Broadcast Control CHannel)的缩写，用于广播基于每个小区的通用信息的信道.中国移动和中国联通的BCCH频点是不同的,比如900网络中,移动为1~95,联通为96~124Network－》BA list－》All Disable---》如图2设置移动到最后一项进行设置可先选择，修改功率控制等级如下图（如图3）（图3）这个位置就是修改功率控制等级TX power level(5～19)，5为最高级。

1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。

2，GSM测试模式基本参数设置（1）在GSM测试界面，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCH Channel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service”→选择“Echo”模式。

3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview”读取“RUN P/t Norm.GMSK”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）围之；如果显示的功率值是红底白字的数值表示测试不通过。
