电脑硬件故障排查与维修技巧随着科技的迅猛发展，电脑已经成为我们生活中不可或缺的一部分。
然而，电脑硬件故障时有发生，对于一般用户来说，遇到硬件故障常常束手无策。
本文将为大家介绍一些电脑硬件故障的排查与维修技巧，帮助大家快速解决问题。
1. 了解硬件基础知识在排查与维修电脑硬件故障时，首先要掌握一些电脑硬件的基础知识。
例如，了解主板、CPU、内存、显卡、硬盘等各个硬件部件的功能和相互关系，这将有助于定位问题发生的可能位置。
2. 排查电源问题当电脑无法开机或者突然关机时，首先要检查电源是否工作正常。
可以通过以下步骤进行排查：- 检查电源是否已插上电源插座并连接到电脑主机；- 检查电源线是否损坏，可以尝试更换其他电源线；- 使用万用表测试电源输出是否正常。
3. 内存故障排查电脑频繁蓝屏、重启或者出现卡顿现象，很可能是内存故障引起的。
对于内存故障，可以考虑以下方法进行排查：- 更换内存插槽，确保内存与插槽的接触良好；- 清洁内存金手指，保持接触良好；- 使用内存测试软件进行测试，确定故障出在哪个内存条上。
4. 硬盘问题解决方案电脑出现无法启动、系统崩溃或者无法识别硬盘的问题时，可能是硬盘出现故障。
可以参考以下方法进行排查：- 检查硬盘的电源线和数据线是否连接牢固；- 使用磁盘管理工具检查硬盘是否正常识别；- 使用硬盘健康检测软件对硬盘进行检测，查看是否有坏道或者其他问题。
5. 显卡故障处理当电脑屏幕出现花屏、闪烁或者无法正常显示图像时，可以考虑以下方式进行排查与维修：- 检查显卡是否插紧在PCI-E插槽中；- 清洁显卡金手指，保持接触良好；- 将显卡插槽更换到其他可用的插槽上。
6. CPU散热问题解决CPU过热是电脑常见的问题之一，可能导致系统死机、重启等情况。
对于CPU散热问题，可以考虑以下方法进行解决：- 检查CPU风扇是否正常工作，确保散热效果良好；- 清理CPU风扇与散热片上的灰尘，以提高散热效果；- 更换散热片热导胶，确保良好的导热性能。
电脑主板故障排除和维修技巧电脑主板是电脑硬件中最重要的组成部分之一，它负责连接和协调各个硬件组件。
然而，由于长时间使用或不当操作，主板可能会出现故障。
本文将为你介绍一些常见的主板故障及其排除和维修技巧，帮助你解决电脑中的主板问题。
一、主板故障排除步骤1. 检查电源连接：首先，确保电源连接稳定。
检查电源线是否插好并连接到主板上，同时检查电源开关是否打开。
2. 检查内存模块：内存模块是主板上经常出现故障的部件之一。
尝试更换或重新插拔内存模块，确保其牢固连接，有时这样就可以解决一些故障。
3. 检查显示卡：如果显示屏没有信号或出现画面异常，可能是由于显示卡故障导致的。
检查显示卡是否插好，如果可能，可以尝试更换显示卡来看是否解决问题。
4. 检查连接线路：检查主板上各个硬件组件的连接线路，确保它们连接正确且没有松动。
特别要注意CPU风扇的连接情况，过热可能导致主板故障。
5. 清洁主板：主板上的灰尘和脏污可能导致故障。
使用压缩空气或软刷清理主板上的灰尘和脏污，确保散热器通风畅通。
6. 确定故障部件：如果以上步骤都无法解决问题，很可能是主板本身出现了故障。
建议将主板携带到专业维修中心进行检测和维修。
二、主板维修技巧1. BIOS重置：有时候主板故障是由于BIOS设置出现问题引起的。
可以通过重置BIOS来恢复主板的正常功能。
具体的操作方法可以参考主板的说明书或者通过互联网搜索相关信息。
2. 替换电解电容：主板中的电解电容可能会因长时间使用而老化或发生渗漏。
如果发现主板上的电解电容外观异常，建议及时更换。
3. 确保正常工作电压：主板上的电压供应不稳定可能导致故障。
可以使用电压计测量主板上的各个电压点，确保其工作电压在正常范围内。
4. 耐心检查细节：在维修主板时，需要耐心细致地检查每个细节部分，如主板插槽、焊点等。
有时候一根松动的焊点或者插槽连接不良就可能导致主板故障。
5. 更新主板驱动程序：在一些情况下，主板故障可能与驱动程序有关。

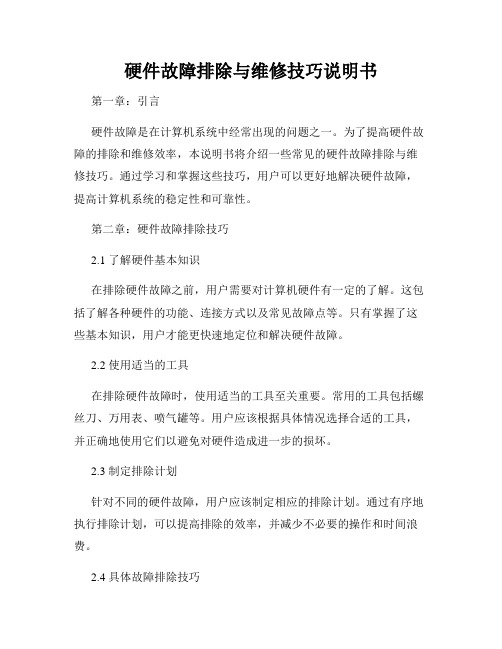

硬件故障排除与维修技巧说明书第一章：引言硬件故障是在计算机系统中经常出现的问题之一。
为了提高硬件故障的排除和维修效率，本说明书将介绍一些常见的硬件故障排除与维修技巧。
通过学习和掌握这些技巧，用户可以更好地解决硬件故障，提高计算机系统的稳定性和可靠性。
第二章：硬件故障排除技巧2.1 了解硬件基本知识在排除硬件故障之前，用户需要对计算机硬件有一定的了解。
这包括了解各种硬件的功能、连接方式以及常见故障点等。
只有掌握了这些基本知识，用户才能更快速地定位和解决硬件故障。
2.2 使用适当的工具在排除硬件故障时，使用适当的工具至关重要。
常用的工具包括螺丝刀、万用表、喷气罐等。
用户应该根据具体情况选择合适的工具，并正确地使用它们以避免对硬件造成进一步的损坏。
2.3 制定排除计划针对不同的硬件故障，用户应该制定相应的排除计划。
通过有序地执行排除计划，可以提高排除的效率，并减少不必要的操作和时间浪费。
2.4 具体故障排除技巧2.4.1 外设故障排除（1）检查连接：检查外设与计算机的连接是否松动或断开，重新插拔并确保连接牢固。
（2）驱动程序更新：检查外设的驱动程序是否需要更新，并及时下载安装最新版本的驱动程序。
（3）设备管理器：在设备管理器中查看是否存在设备冲突或驱动程序错误，并进行相应的解决措施。
2.4.2 内部硬件故障排除（1）内存故障排除：通过更换内存条或重新插拔内存条来解决内存故障。
（2）硬盘故障排除：通过检查硬盘连接、更换硬盘数据线等方式来解决硬盘问题。
（3）电源故障排除：检查电源线是否接触良好，排除电源插头或电源开关等问题。
（4）显卡故障排除：检查显卡连接、更新显卡驱动程序，并进行必要的显卡更换。
……（根据需要继续增加其他硬件故障排除技巧）第三章：硬件维修技巧3.1 保持设备清洁定期清洁计算机内部和外部的灰尘和污垢，可有效减少硬件故障的概率。
用户应该使用适当的清洁工具，并注意在清洁时避免对硬件造成损坏。
3.2 进行温度管理计算机运行时会产生一定的热量，若温度过高可能影响硬件的正常工作。
计算机硬件维修1. 概述计算机硬件维修是指修复计算机硬件设备的故障或问题。
计算机硬件包括但不限于主板、CPU、内存、硬盘、显卡、音频设备等。
在计算机使用过程中，硬件故障是难以避免的，因此需要合格的维修人员来进行维修。
本文将介绍计算机硬件维修的基本原则、维修流程、常见硬件故障及解决方法，帮助读者快速了解计算机硬件维修的基本知识。
2. 基本原则在进行计算机硬件维修时，有一些基本原则必须遵守：•安全第一：在维修计算机硬件时，必须注意自己的安全，如戴上静电手环，避免静电对硬件的损坏。
•数据保护：在进行硬件维修时，需要考虑到用户的数据保护，尽量避免数据丢失或损坏。
•谨慎操作：在开箱检查和更换硬件时，需要谨慎操作，避免对其他硬件造成损坏。
•及时记录：在维修过程中，需要及时记录维修操作和发现的问题，以便参考和复盘。
3. 维修流程计算机硬件维修的基本流程如下：1.故障诊断：首先要通过观察和测试确定硬件故障的发生点，可以通过硬件测试工具来排除一些常见故障，如内存测试、硬盘测试等。
2.备份数据：在进行硬件维修之前，需要对重要数据进行备份。
3.开箱检查：将计算机打开，仔细检查硬件设备的连接状态和物理损坏情况。
4.更换硬件：根据故障诊断结果，更换故障的硬件设备，比如更换损坏的内存条、硬盘等。
5.重新组装：在更换硬件之后，重新组装计算机，并确保连接正确。
6.测试验证：重新启动计算机，并进行必要的测试验证，确保故障已解决。
7.数据恢复：如果备份数据后仍有数据损坏，可以尝试使用数据恢复工具来恢复数据。
8.维修报告：完成维修后，需要记录维修过程和维修结果，以便参考和备案。
4. 常见硬件故障及解决方法4.1 主板故障主板是计算机的核心组件，如果主板故障，可能导致计算机无法启动或出现其他问题。
常见的主板故障有电源供电问题、芯片损坏等。
解决方法： - 检查电源连接是否良好； - 检查主板上的电容是否有明显的膨胀或渗漏现象； - 如果有疑问，可以尝试更换主板电池。
千里之行，始于足下。
电脑主板的维修方法技巧电脑主板是电脑的核心部件之一，负责连接所有硬件设备和组件，并且控制整个计算机系统的运行。
由于主板的复杂性，一旦主板出现故障，维修起来可能会相对困难。
下面将介绍一些常见的电脑主板维修方法和技巧。
1. 电源问题电脑主板的电源问题可能导致计算机无法正常启动。
首先，检查电源线是否插紧，确保电源正常供电。
然后，检查主板上的插槽和插针是否有损坏或生锈。
如果插槽和插针有损坏，可以尝试更换插槽或插针，或者使用导电润滑剂清洁插槽和插针。
2. 内存问题主板上的内存插槽可能会导致计算机无法正常启动或出现蓝屏。
首先，尝试重新插拔内存条，确保内存条插紧且无松动。
然后，检查内存条是否损坏，可以尝试用其他可靠的内存条进行替换测试。
如果内存插槽有生锈或损坏，可以使用导电润滑剂清洁插槽，并尝试更换插槽。
3. CPU问题主板上的CPU插槽可能会导致计算机无法正常启动或出现蓝屏。
首先，尝试重新插拔CPU，确保CPU插紧且无松动。
然后，检查CPU引脚是否弯曲或损坏，如果引脚有问题，可以使用细针或针刷小心地把引脚弯回原来的形状。
如果CPU插槽有问题，可以尝试使用导电润滑剂清洁插槽，并尝试更换插槽。
4. 显卡问题主板上的显卡插槽可能会导致计算机显示异常或无图像输出。
首先，检查显卡是否插紧且无松动。
然后，检查显卡是否损坏，可以尝试用其他可靠的显第1页/共2页锲而不舍，金石可镂。
卡进行替换测试。
如果显卡插槽有生锈或损坏，可以使用导电润滑剂清洁插槽，并尝试更换插槽。
5. BIOS问题主板上的BIOS问题可能会导致计算机无法正常启动或出现各种错误。
首先，尝试清除CMOS，可以通过拔下电源线并移除CMOS电池来实现。
然后，等待几分钟后重新安装CMOS电池并重新连接电源线。
如果问题仍然存在，可以尝试更新BIOS版本，但请确保在更新BIOS之前备份重要数据，并确保电源供应稳定，以避免在更新过程中断电造成主板损坏。
计算机硬件检修指南一、前言本文档旨在为广大计算机维修爱好者提供一份全面、详细的计算机硬件检修指南。
通过本文档，您将了解计算机硬件的基本知识、故障排查方法以及检修技巧。
在进行计算机硬件检修时，请务必遵循安全操作规程，以确保您和他人的安全。
二、计算机硬件基础知识1. 计算机硬件分类计算机硬件分为两类：一类是主机，包括中央处理器（CPU）、主板、内存、硬盘、光驱等；另一类是外部设备，包括显示器、键盘、鼠标、打印机等。
2. 硬件参数及性能指标（1）CPU：核心数量、线程数量、主频、最大主频、缓存大小等。
（2）内存：容量、类型（如DDR3、DDR4）、频率、通道数量等。
（3）主板：芯片组、支持的CPU类型、内存插槽数量、扩展槽数量等。
（4）硬盘：容量、类型（如HDD、SSD）、接口类型（如SATA、NVMe）等。
（5）显卡：核心频率、显存容量、显存类型、接口类型等。
（6）显示器：分辨率、刷新率、面板类型（如IPS、VA、TN）等。
3. 硬件故障现象（1）无法启动：无法进入操作系统，黑屏或蓝屏。
（2）系统运行缓慢：启动慢、运行程序慢、响应迟钝等。
（3）硬件设备无法识别：无法识别新安装的硬件设备。
（4）硬件设备性能降低：如显卡无法正常运行游戏、硬盘读写速度变慢等。
（5）其他异常现象：如键盘、鼠标无法使用，打印机无法打印等。
三、故障排查与检修方法1. 故障排查步骤（1）询问用户：了解故障现象、发生时间、是否进行过维修等。
（2）外观检查：检查硬件设备是否有明显的损坏、松动、灰尘等。
（3）电源检查：确认电源线连接正常，电源开关是否正常工作。
（4）硬件检测：使用主板上的诊断卡或相关软件进行硬件检测。
（5）软件检查：检查操作系统是否正常，运行杀毒软件排查病毒。
2. 检修方法（1）清洁：使用吹风机、吸尘器等工具清理硬件设备上的灰尘、污垢。
（2）加固：检查硬件设备是否松动，如内存、显卡、硬盘等，并进行加固。
（3）替换法：使用已知良好的同类硬件设备进行替换，以判断故障部位。
EXCHANGE OF EXPERIENCE 经验交流摘要：随着我国社会经济和科学技术的不断发展，计算机已经成为人们生活和工作的必要设备，因此对于计算硬件的日常保养和维修工作就十分必要。
计算机硬件的故障维修难度较大，集成电路板结构复杂，因此在计算机硬件的维修中注意使用正确的方法和技巧，提高维修的成功率。
关键词：计算机；硬件维修；维修方法一、计算机硬件常见故障计算机的硬件常见故障主要有以下几种情况，一种是电源故障，另一种是主板故障，这两种故障占了计算机故障的一大半。
电源是计算机的能量来源，计算机启动和运算都离不开电源的支持，因此电源问题是计算机故障中常见的一种，表现为开机之后电源没有反应，散热风扇不转动且电源指示灯不亮，造成这种问题的原因有主机上电源连接线松动、u盘太多、电源组件出现损坏等问题。
另一种主板故障是计算机中最难维修的问题，主板是计算机集成化和精细度最高的部分，主板一旦出现故障会导致计算机直接不能工作，主板上的故障表现形式有系统无法开机、无限重启、死机、显示器无法正常显示内容等情况，而出现故障可能由于硬盘线接错、CPU内存条故障、BIOS故障等问题，只有主板上任意位置的电路和接线出现问题就会导致主板出现硬件故障，而主板故障导致的维修费用通常非常昂贵。
二、计算机硬件故障出现的原因（一）人为因素引起的故障。
人为因素是引发计算机硬件故障的主要原因之一，有可能在许多环节引起故障。
比如在计算机硬件运输的过程中可能引发的硬件损坏，计算机设备不能经受严重颠簸，有可能会造成内部接线头的松动，严重的甚至会直接折断显卡或者CPU的针脚，引起严重的硬件损坏。
而这些因素不仅会影响计算机的外观遭到损坏，还会对内部硬件带来问题[1]。
另一个原因是用户不了解计算机内部的结构，任意地拆机升级硬件或者拆机清灰等行为，导致的内部接线错误，硬件安装故障等问题，因此在计算机中出现故障很大一部分原因都是由人为因素引发的。
（二）硬件本身质量不行。
电脑维修技巧与硬件维护实战应用电脑已经成为了我们生活和工作中不可或缺的一部分，但是在使用过程中，我们常常会遇到一些问题，比如电脑死机、蓝屏、无法联网等等。
这时候，了解一些电脑维修技巧和硬件维护实战应用是非常有帮助的。
本文将为大家分享一些常见的电脑维修技巧和硬件维护实战应用，帮助大家解决一些常见的电脑问题。
一、软件方面的维修技巧1. 清理临时文件和垃圾文件：随着电脑的使用，会产生大量的临时文件和垃圾文件，占据硬盘空间并且影响电脑的运行速度。
我们可以使用系统自带的“磁盘清理”工具或者第三方的清理软件进行清理。
2. 卸载无用的软件：在电脑上安装了很多软件后，有些软件可能我们并不常用或者已经不需要了，但是它们却占用了系统资源和硬盘空间。
我们可以进入控制面板的“程序和功能”选项卸载这些无用的软件。
3. 更新和升级系统：定期更新和升级操作系统是非常重要的，因为新版本的系统可能修复了一些漏洞和问题，提高了系统的性能和安全性。
我们可以在系统设置里面找到“Windows Update”进行系统的更新和升级。
4. 安装杀毒软件：电脑中的病毒是非常常见的问题，它们会危害我们的数据和电脑的安全。
我们可以安装一款可信赖的杀毒软件进行定期的全盘扫描和病毒清除，同时要保持杀毒软件的数据库的及时更新。
二、硬件方面的维护实战应用1. 清理和更换风扇：电脑的风扇是散热的重要组成部分，如果风扇上积聚了灰尘，会导致散热不畅，进而影响电脑的性能甚至损坏硬件。
我们可以使用吹风机或者专业的吹尘工具将风扇上的灰尘吹掉，同时定期更换风扇也是必要的。
2. 清理键盘和鼠标：键盘和鼠标是我们每天使用最频繁的设备，它们上面也会堆积很多灰尘和污垢。
我们可以用刷子或者键盘清洁胶擦拭键盘和鼠标，同时也要确保手的清洁，避免污垢进入键盘和鼠标。
3. 定期清理内存和硬盘：电脑的内存和硬盘也需要定期清理和优化。
我们可以使用系统自带的“磁盘清理”工具进行清理，同时也可以使用第三方的优化软件进行优化和整理。
电脑硬件维修手册一、引言电脑在现代社会中扮演着重要的角色，然而，由于长时间的使用或不当操作，电脑硬件可能会出现各种问题。
为了帮助用户解决这些问题，本手册将介绍电脑硬件维修的基本知识和技巧。
二、硬件故障诊断1. 电脑无法开机- 检查电源插头是否松动- 检查电源线是否损坏- 检查电脑内部的电源供应模块是否正常工作2. 显示器无法正常显示- 检查显示器电源线是否连接稳固- 检查显示器数据线是否连接正确- 检查显示器是否进入睡眠模式3. 电脑运行缓慢- 检查电脑内存是否不足- 清理电脑硬盘上的临时文件和垃圾文件- 检查电脑是否感染了病毒三、硬件维修技巧1. 更换硬盘- 断开电脑电源并打开机箱- 拆卸原有硬盘并连接新的硬盘- 关闭机箱并重新连接电源2. 更换内存条- 关闭电脑并断开电源- 打开机箱并找到内存插槽- 拆卸原有内存条并插入新的内存条 - 关闭机箱并重新连接电源3. 更换显卡- 断开电脑电源并打开机箱- 找到原有显卡并拆卸- 插入新的显卡并固定- 关闭机箱并重新连接电源四、常见问题解决方案1. 蓝屏死机- 更新操作系统和驱动程序- 检查硬件是否过热，及时清理灰尘 - 执行磁盘检查和修复错误2. USB设备无法识别- 检查USB设备是否连接稳固- 检查电脑USB接口是否正常工作- 更新USB驱动程序3. 声音无法正常输出- 检查扬声器或耳机是否连接正确- 调整电脑音量设置- 更新声卡驱动程序五、维护与保养1. 定期清理电脑内部灰尘- 关闭电脑并断开电源- 打开机箱并使用压缩气罐清理灰尘- 关闭机箱并重新连接电源2. 定期更新操作系统和驱动程序- 检查更新并安装最新的操作系统补丁- 更新显卡、声卡等驱动程序3. 避免过度使用电脑- 定期休息，避免长时间连续使用电脑- 关机时注意正确的操作顺序，避免强制断电六、结语本手册介绍了电脑硬件维修的基本知识和技巧，希望能帮助用户解决常见的硬件故障。
然而，对于复杂的故障，建议寻求专业的技术支持。
电脑板硬件维修技巧【电脑板初学者的两把入门钥匙】微机，电脑板初学者的两把入门钥匙，初学微机电脑板，感觉无从下手，一头雾水，任何人都是如此！有了两把入门钥匙情况就不同了。
第一把钥匙：冯诺伊曼的三总线理论】在电脑板上有20多个和CPU（微电脑）传输数据的器件，如单独连接，8位CPU数据线需要8X20=160根线，在加上20X16=320根地址线，结构和体积非常庞大。
设想一下，这大了20倍的电脑板怎么能用？冯诺伊曼指出：计算机要实现微型化，器件必许共用三总线结构；即：数据总线，地址总线，控制总线。
在现实生活当中，你去给某人送物品直接就去，不必到不该接受此物品的人门前，在电脑板上CPU给动态人物存储器62256送数据时，这个数据同时出现在背景245，前景245，颜色245，声音种类接收的374门前。
初学者许多人都知道三总线，但你理解它们每一个的含义和功能了吗？（特别是控制总线）如果理解了再去认识电脑板就清晰多了。
第二把钥匙：分时操作微型计算机和电脑板采用了三总线结构，它的CPU绝不可能同时指挥和操作1个以上的器件！（大型计算机除外）操作A器件时只有A开门，B，C，D，E.....不开门，操作完A器件后A关上门再操作B器件,A....C....D....不开门,操作完B器件后B关上门再操作C器件....D....E....A....用这两把钥匙跃过两道门之后再去认识CPU就没有大的障碍了，可以说是“一马平川”。
【维修电脑板必备的仪器设备】维修电脑板要有一个较好的工作环境，为了更好地集中精力，工作室最好安静、宽敞、无外界干扰，这将使修板事半功倍。
为了检测整个电脑板系统的好坏，就必须借助一些仪器、设备进行测试、观察，以便进行故障的分析。
常用的仪器设备有： 1．逻辑测试笔 电脑板大量使用了数字电路，在维修工作中采用价廉，易操作的逻辑笔。
专门用于测试数字电路的逻辑状态和脉冲信号。
通过逻辑笔红、绿指示灯的显示，对电路可做如下的测试： （1）测试电路的电平状态判断测试点处于高电平还是低电平。
（2）测试逻辑电路输出的连续脉冲，单脉冲，及脉冲的极性。
（3）通过发光管的显示频率估测逻辑电路输出脉冲的宽度比。
2．万用表 3．示波器 在电脑板的维修工作中，常用的仪器就是示波器。
它能非常直观地观察到变化信号的幅度、频率和上下沿等。
由于示波器能够检测高电压信号，可以直接观察高电平交直流信号，一般测试最高电压可达1500V峰峰值。
如果维修电脑板，20MHZ的示波器便可满足，在选择时，最好选用双通道示波器，两个通道的功能完全平衡，相互独立，这样可以独立地检测不同机器两个信号，并进行比较。
4．计算机 计算机在维修电脑板的工作中至关重要，有它才能支持编程器，解密软件到硬件上的复制，以及用于建立资料库，保存PLD、EPROM、的信息，建立用户档案。
5．通用编程器 最近几年生产的电脑板大量地采用了PLD加密器件，一是为了防止盗版，二是优化设计。
PLD器件的逻辑功能可由设计者自行编程。
电脑板上的PLD器件，一般都有是加密的，市场上买到的PLD器件只是一只空片子，收集加密PLD器件资料和复制PLD器件在维修中非常重要。
现在较为流行的电脑板PLD器件的采用量一般都在10 ~ 30片之间。
电脑板往往工作条件差，供电电压稍有波动便导致该类器件的烧坏，损坏率约占45%。
PLD的编程是由通用编程器写入的，维修电脑板还应具备各种板型上的PLD器件烙丝图资料（称JEDC）文件，以便复制损坏的PLD器件。
万用型IC编程测试器，可方便地烧录和测试各种IC。
笔者根据使用的方便性和功能的比较，认为prog07和RF-1800万用编程测试器，较合适。
6．热风枪 HAK0 N0-881热风枪，用于拆除大规模集成电路，大面积拆IC芯片。
7．擦除器 擦除EPROM，使之变为空片，以便再次写入内容。
8．吸锡器 可采用无源防静电的品种效果较好。
9．自制和改进的工具 （1） 查线器 数字万用表，具有鸣响查线功能，对电脑板的修理无疑起了很大作用。
电脑板无图纸，查线工作理较大，仅依靠数字万用表，查起线来对若大一块多层板感到非常吃力，将一个表笔改成金属导电毛刷子，，这样改过，能够知道待查线大概的走向，然后再查点就容易多了。
（2） 集成电路拉载笔 在电脑板修理过程，会经常遇到一些主机能启动并且运行，但运行一段时间后出观故障。
这种故障，大部分是由于部分IC变质，参数变化，器件老化，印板线路干扰，属于电脑板上的软故障。
这就使我们要经常对电路加适当的电阻以提高或降低芯片输出电位。
对电源或地加以适当的电容以达到滤波和速度匹配，并能对电路有直观的干扰，能做到在维修中方便地使用。
通过开关的切换，可以使电阻式电容并联成不同的值以适应电路需要，也可以阻容混合连接使用。
K的转换可以使电路接于+5V电源或地。
10Ω电阻R串联于电路与拉载笔间，起到限流保护作用。
拉载笔可以迅速判断电脑板上故障部位，当笔棒触到检查点时，影响最大的正是要找的故障点。
R取值一般在500 ~ 1kΩ。
【怎样检测电脑板】1．使用拉载的检测方法 在自制工具中，介绍了集成电路拉载笔的制作方法，并说明了拉载笔一个重要作用就是判断电脑板上故障部位，还有，可利用查找故障点。
下面将详细介绍它的使用方法。
（1）电脑板芯片工作区的划分（器件功能分布） 拿到一片生疏电脑板，首先要弄清楚主要部件的分布，拉载笔找工作区的具体做法是将IC拉载笔接入电路后，把它的电阻调至500Ω左右，同时用开关K切换+5V与地之间，使探头形成一个模拟的脉冲，它将直接影响原工作状态，使电脑板产生一些反映。
芯片的工作区也可以根据它的位置划定，如图1所示，靠近CPU68000的一定是监控管理的，与启动故障有关，这个工作区包括EPROM，SRAM，PLD，复位电路，时钟电路。
（2）用拉载笔查找芯片老化，速度差，驱动能力差的故障 利用拉载笔还可以检查芯片老化，驱动能力差和芯片速度不好等造成的故障。
从拉载笔的结构原理图我们不难看出，把测试棒施加到电路上就相当于对被测点到电源或地加了一个电阻或电容，它的使用非常方便。
通过 K对电源和地的切换，非常方便地解决了测试中上拉或下拉的转换，改变DIP开关，可以使电阻或电容并联为不同值来适应不同电路需要。
要了解这样他对电路产生什么影响。
信号源能输出一个很好的方波的信号，但距三个负载（三个IC芯片）较远，当信号到达负载时，已经失真很大写厉害，幅度也很小，在负载端增加一个上拉电阻，使波形幅度增加，也可提高带负载能力。
由信号源提供给某片IC信号，由于信号幅度太大而负载承受不了，产生信号过冲。
负载饱和，在负载输入端产生了切顶，直接输入了失真信号，这时增加了一个下拉电阻。
降低负载输入端直流电平，使电路能够正常工作。
拉载笔在电容上的使用主要是利用它的两个特性，隔直和滤波，最主要它能将较高频率的信号通过电容引到地端，在电源中也可用较大一点儿的电容对50Hz的交流滤波，但在信号电路里使用的电容不能太大，否则有用的信号也将被短路掉。
所以拉载笔的电容使用容量要有选择性，频率低，使用的电容就大一些，频率高使用的电容就越小。
（3）使用拉载笔查找故障点的方法 当用拉载笔触及待测点时，对故障现象影响最大点就是故障点。
2．使用示波器的检测方法 由于电脑板的供电是+5V（仅伴音功放为+12V），这样就可以将示波器调至每格1V 档，扫描时间调在0.1ms/格。
（1） 瞬态短路、开路波形的观察 对于一些死机板，可测量开机瞬间某点的波形。
开机瞬间，测试点的信号如图3-（1），经过几百毫秒后，信号消失，波形变化大。
在实际操作中，要学会观察和分析各种波形，如开路波形、短路波形、还有其它的在几种波形基础上的故障波形等。
对一个芯片测试时可选择两条相邻的地址线或数据线，用探头故意短路测试，观察示波器，与好的波形相比，就会马上掌握它了。
通过对短路波形的认识和观察，可以方便的查到芯片与芯片之间，芯片管脚之间以及测试点与IC的脚，没有接到板子上或断线。
此时测试的波形就是开路波形。
开路波形是较难想像的，这个波形是通过了一个小的辅助手段形成的，通常用示波器测试的开路波形都为低电平或中态，测试时，如果用手同时触干扰探头（也就是被测点），正常的波形不会受到干扰，如果被测点是开路点，那么手上的感应信号就会加到示波器，产生图中的波形。
波形的观察非常重要。
以上交代的几点都是长期工作中摸索出来的测试经验，都比较珍贵和实用，希望大家掌握。
这里补充一点就是观察瞬间波形时，三次开机都无变化的点，这时要看它是接地还是开路状态。
因为设计中经常有这样的使用。
测试到开路点时，要观察这点是故障点还是本身就是开路点。
这些在维修中要反复遇到，要灵活地掌握它们的关系。
观察瞬态波形，首先还不是看那个器件的好坏，也不是看它启动与否。
比如我们观察CPU某一状态或信号线，看出的瞬态信号，了解它是处于激活的状态，，还是被搁置的状态。
如果看到（1）的瞬间波形，我们就说这条线处于被激活的状态，看到的瞬态信号没有变化，那就是被搁置的状态，状态线一定要有变化。
如果对于一个CPU的某根线，对这条线测试，开三次机，一次是低，一次有我们看到的瞬态波形，另一次是高或者低，那么这条线是处于被激活的状态，这是允许的状态。
任何一个CPU的状态线上的信息不允许被搁置在一个固定的状态，在CPU部分会影响它的启动，那么在其它部分也会影响数据的正常运行。
（2）信号的采集 维修中要掌握这样一条经验，拿到一块电脑板，在采集信号时，并不是每块板都能的到一块好板来对照这时需要运用一些以参考其它线的信号波形。
在很多情况下，维修中它们的波形可以供用和参考的。
如果两边波形都是很正常的，唯独这根相差很大，那就应该换掉或查其相关器件。
如果与两边的脚波形基本相同，就不能判定这是故障点，这种问题可以暂时把它放开，要有充分的根据才能把这片IC换掉。
电脑板硬件维修技巧之二【电脑板常用集成电路简介及其检修方法】电脑板的组成简介电脑板尽管种类繁多，但其内部都是由中央处理器CPU、I／O接口电路、程序、数据、存贮器RAM／ROM等部分组成。
电脑板其实就是一种特殊用途的计算机。
CPU的检查方法 中央处理器CPU在通电后清零复位就开始工作，它首先从只读存贮器ROM中读出电脑板的特定程序，并按已固化的程序逐个调出其部分内容。
CPU的处理信息能力与电脑板内存贮单元的容量是相等配置的。
存贮器存贮的内容多少与贮单元多少计算的。
通常，称一个存贮单元存贮的内容为一个“字”，而一个包涵的二进制的位数称为“字长”。
很明显，字长越多，其信息的精度越高，一般机型8位和16位，但光碟机的内存已达32位以上。
一个存贮器由千万贮单元组成。
