伺服驱动系统的原理与种类

伺服电机和普通电机的区别在工业领域中，电机是一种常见的动力系统，用于实现机械设备的运转。

而在电机的种类中，伺服电机和普通电机是两种常见的类型，它们在性能、应用和控制方式等方面有着明显的区别。

1. 结构和工作原理普通电机普通电机是一种基本的电动机类型，通常由定子和转子组成。

在电源的作用下，电机产生磁场，使得转子受到电磁力旋转，从而驱动机械设备工作。

普通电机的运转速度取决于电源输入频率和极数，通常速度稳定性较差。

伺服电机伺服电机是一种采用反馈控制系统的高精度电机。

通过内置的编码器或其他传感器实时监测转子位置，通过控制算法实现精准定位和速度控制。

伺服电机通常具有高精度、高速度响应和稳定性等优点。

2. 控制方式普通电机普通电机的控制方式通常较为简单，多采用直接驱动或间接驱动方式。

在控制过程中往往需要结合外部传感器进行位置和速度反馈控制，控制精度较低。

伺服电机伺服电机通过内置编码器等传感器实现闭环控制，可以实现高精度的位置和速度控制。

控制系统会根据传感器反馈信号不断调整电机的输出，确保实时实现期望位置和速度。

3. 应用领域普通电机普通电机适用于许多普通的机械设备，如风扇、泵、传送带等。

其控制简单、成本较低，适用于一些对精度要求不高的设备。

伺服电机伺服电机广泛应用于需要高精度控制的工业领域，如机床加工、医疗设备、机器人等。

由于其快速响应和精准控制能力，能够实现复杂动作和高度精密加工。

综上所述，伺服电机和普通电机在结构、工作原理、控制方式和应用领域等方面存在明显差异。

选择合适的电机类型取决于具体的应用需求和性能要求。

最低跟踪角速度Ωmin 系统作匀速跟踪时所能到达的最低平稳角速度。
最大跟踪角加速度εmax
系统跟踪误差不超过em时，系统输出轴所能达到 的最大角加速度。
最大角速度Ωk、最大角加速度εk
不考虑跟踪精度的情况下，系统输出轴所能达到 的极限速度和极限角加速度。
正弦跟踪误差esin 速度品质系数Kv、加速度品质系数Ka 调速范围D
对系统工作制的要求 长期连续运行、间歇循环运行、短时间运行
对系统可靠性以及使用寿命的要求 连续运行无故障时间
对系统的使用环境条件的要求 环境温度、湿度、三防（防潮、防腐蚀、防辐 射）、抗振动、抗冲击
对系统结构形式的要求 体积、重量、结构外形、安装特点等
对系统经济性的要求 制造成本、标准化程度、元部件通用性、能源利 用率、维护使用、系统电源条件（电源种类、规 格、容量）
1.2 伺服系统的应用
机械制造 冶金 航天 微电子 军事 运输 通信工程 日常生活
机械制造
– 机床运动部分的位置控制、速度控制、运动轨迹控制 – 仿形机床、机器人手臂关节
冶金
– 电弧炼钢炉、粉末冶金炉的电极位置控制 – 轧钢机轧辊压下运动的位置控制
电极
轧前的 钢板
按控制方式分类
– 开环控制 – 闭环控制 – 复合控制
开环伺服系统
r
G1 ( s )
闭环伺服系统
r
e
G1 ( s )
－
复合控制伺服系统
r
G2 ( s ) c
G2 ( s ) c
B (s)
e G1 ( s ) ＋
－
G2 ( s ) c
1.7 伺服系统的技术要求

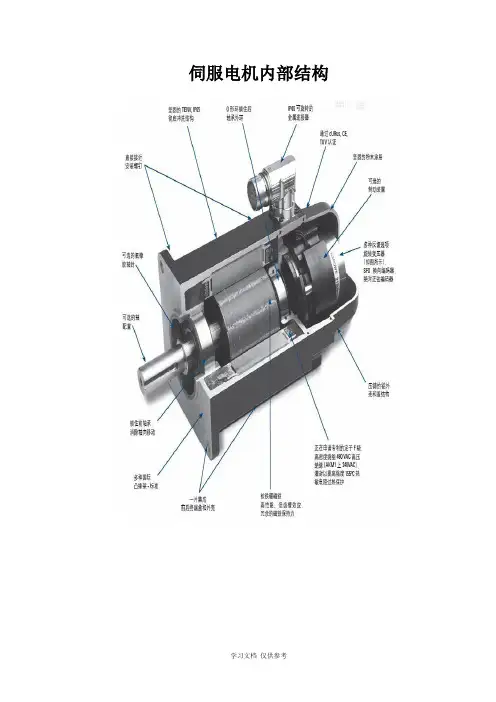

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性〔机械特性〕更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性〔T1－S1、T2－S 2曲线〕以及合成转矩特性〔T－S曲线〕交流伺服电动机的输出功率一般是。

伺服系统的反馈控制机制伺服系统是一种能够将电机驱动的输出信号与输入信号进行匹配的控制系统。

它可以将物理量如位置、速度、温度、压力等转换成电信号，并通过该信号来控制电机的旋转和转动。

在伺服系统中，反馈控制机制是至关重要的。

1. 反馈控制的基本概念反馈控制是一种广泛应用于控制系统中的控制方式，其核心思想是通过测量输出值并与期望值进行比较来调整系统的行为。

在伺服系统中，反馈控制机制能够通过对输出信号进行测量并与设定值进行比较，得出一个误差信号，再用它来控制电机的输入信号，以达到期望的输出。

2. 反馈控制机制的种类在伺服系统中，反馈控制机制通常有位置反馈、速度反馈和加速度反馈等多种形式。

（1）位置反馈：位置反馈是指通过测量输出值的位置信息来进行反馈控制的一种方式。

在伺服系统中，常见的位置反馈器件包括编码器、激光传感器等。

（2）速度反馈：速度反馈是指通过测量输出值的速度信息来进行反馈控制的方式。

在伺服系统中，通常采用霍尔传感器、变压器等设备来实现速度测量。

（3）加速度反馈：加速度反馈是指通过测量输出值的加速度信息来进行反馈控制的方式。

在伺服系统中，通常采用加速度传感器来实现加速度测量。

3. 反馈控制机制在伺服系统中的应用伺服系统中的反馈控制机制可以帮助控制系统更加稳定和准确地完成任务。

例如，在机器人控制系统中，位置反馈控制机制可以帮助机器人准确地抓取和放置物体；在成型机等生产设备中，速度反馈控制机制可以帮助提高精度和生产效率。

此外，反馈控制机制还可以帮助伺服系统实现闭环控制，即根据输出的电信号调整输入信号的值，以逐渐缩小误差，直至输出值与期望值相等，从而实现更加精细的控制。

4. 总结在工业自动化领域中，伺服系统被广泛应用于各种控制场景，如自动化机床、汽车制造、机器人等等。

其中，反馈控制机制作为伺服系统的核心部分，是实现快速、准确和稳定的控制的关键驱动力。

因此，在设计和应用伺服系统时，反馈控制机制的选择和优化非常重要。
