六自由度机器人结构设计

六自由度并联简介六自由度并联简介1、概述1.1 介绍六自由度并联是由六个自由度的运动链构成的系统。

它具有较大的工作空间和高精度的姿态控制能力，被广泛应用于工业自动化、医疗手术和科学研究等领域。

1.2 组成六自由度并联由底座、连杆链、末端执行器和控制系统组成。

底座是系统的基础部分，连杆链由六个连杆和连接它们的关节组成，末端执行器用于完成具体的任务，控制系统用来控制的运动和姿态。

1.3 工作原理六自由度并联通过控制各个关节的运动，实现末端执行器的多自由度运动。

它利用逆运动学和正运动学方法，根据所需的末端执行器位置和姿态计算各个关节的运动参数，从而实现所需的运动。

1.4 应用领域六自由度并联广泛应用于各个领域，包括工业自动化、医疗手术、科学研究等。

在工业自动化中，它可以用于装配、搬运和焊接等任务；在医疗手术中，它可以用于精确的手术操作；在科学研究中，它可以用于实验室操作和精密测量等。

1.5 优势和挑战六自由度并联具有较大的工作空间、高精度的姿态控制能力和多自由度的运动能力，能够完成复杂的任务。

然而，它也面临着运动学反解难题、运动参数优化和控制精度等挑战。

2、结构设计2.1 运动链设计六自由度并联的运动链设计需要考虑的工作空间、负载要求和运动学特性等因素。

运动链的设计通常采用刚性杆件和关节连接的方式，确保的刚性和稳定性。

2.2 关节设计关节是六自由度并联运动链中的重要组成部分，关节的设计需要考虑承载能力、转动范围和精度等因素。

通常采用电机和减速器组成的驱动系统来实现关节的运动控制，并配合传感器进行反馈控制。

2.3 连杆设计连杆是六自由度并联运动链中的连接部件，连杆的设计需要考虑刚性、轻量化和可靠性等要求。

通常采用高强度材料，采用优化设计和仿真分析等方法来提高连杆的性能。

2.4 末端执行器设计末端执行器是六自由度并联的最终工作部件，它根据具体任务的要求来设计。

末端执行器通常包括夹爪、工具或传感器等，可以完成抓取、加工和测量等任务。

六自由度机器人运动学分析殷固密，王建生（五邑大学智能制造学部，广东江门529020）0引言随着中国制造2025和工业4.0的提出与发展，机器人在“机器换人”和提高社会生产力中扮演着不可或缺的重要位置。

为了使机器人平稳准确地完成指定任务，机器人的运动学分析是必不可少的。

其中，机器人运动学分析的基础就是D-H 参数建立和正逆运动学求解及验证。

通过基础分析，可以帮我们了解机器人的工作方法，揭示机构的合理运动方案和控制算法。

结合使用仿真软件的计算可视化，可以更直观地体现机器人的设计效果，及时发现缺点和不足并改正。

以库卡机器人KR16-2，一种末端三关节轴线相交于一点的六自由度工业机器人为研究对象，通过Craig 和Spong 两种不同的D-H 法则(全称Denavit-Hartenber)对该机器人机型进行运动学建模，推导出机器人正逆运动学模型，并利用MATLA 及Robotics Toolbox 进行运动学分析仿真验证。

1机器人建模KR16-2机器人实物模型的基本结构及尺寸如图1所示。

1.1Craig 的D-H 方法建模Craig 的D-H 方法又称改进D-H 方法（简称MDH ）,其建立各个关节参考坐标系为：以关节轴i 和i+1的交点或公垂线与i 轴的交点作为连杆坐标系{i }的原点；以关节轴i 轴的方向为坐标轴z i 的方向；以关节轴i 和i+1的公垂线方向为x i 方向，且指向指向关节轴i+1的方向；y i 根据右手直角坐标系螺旋法则确定，建立D-H 坐标系如图2所示。

根据建立的D-H 坐标系，得出各个关节的D-H 参数，如表1所示。

其中，连杆长度a i 为沿x i 轴从z i 移动到z i+1的距离；连杆扭角αi 为绕x i 轴从z i 旋转到z i +1的角度；连杆偏距d i 为沿z i 轴从x i -1移动到x i 的距离；连杆转角θi 为沿z i 轴从x i -1旋转到x i 的角度。

摘要：针对机器人不同运动学的建模方法，以KUKA机器人KR16-2为模型，分别采用Craig和Spong的D-H方法（全称Denavit-Hartenberg方法），建立D-H坐标系，建立机器人运动学模型，求解正逆运动学方程，并利用MATLAB中的Robotics Toolbox工具箱对机器人正逆运动学进行示教验证。

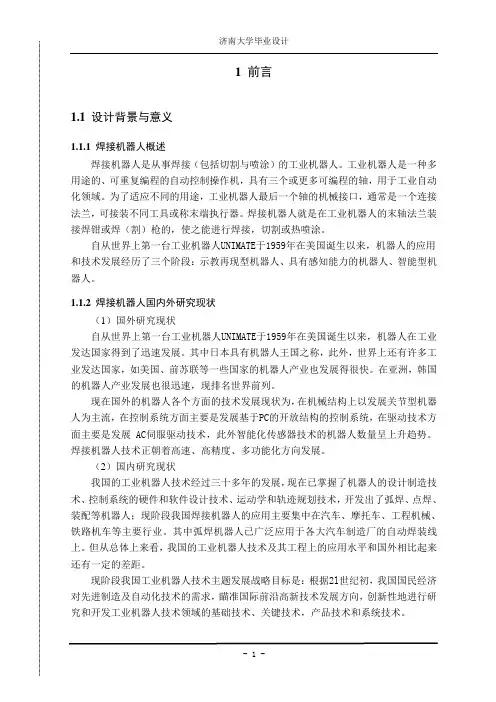

1前言1.1设计背景与意义1.1.1 焊接机器人概述焊接机器人是从事焊接（包括切割与喷涂）的工业机器人。

工业机器人是一种多用途的、可重复编程的自动控制操作机，具有三个或更多可编程的轴，用于工业自动化领域。

为了适应不同的用途，工业机器人最后一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。

焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊（割）枪的，使之能进行焊接，切割或热喷涂。

自从世界上第一台工业机器人UNIMATE于1959年在美国诞生以来，机器人的应用和技术发展经历了三个阶段：示教再现型机器人、具有感知能力的机器人、智能型机器人。

1.1.2 焊接机器人国内外研究现状（1）国外研究现状自从世界上第一台工业机器人UNIMATE于1959年在美国诞生以来，机器人在工业发达国家得到了迅速发展。

其中日本具有机器人王国之称，此外，世界上还有许多工业发达国家，如美国、前苏联等一些国家的机器人产业也发展得很快。

在亚洲，韩国的机器人产业发展也很迅速，现排名世界前列。

现在国外的机器人各个方面的技术发展现状为，在机械结构上以发展关节型机器人为主流，在控制系统方面主要是发展基于PC的开放结构的控制系统，在驱动技术方面主要是发展 AC伺服驱动技术，此外智能化传感器技术的机器人数量呈上升趋势。

焊接机器人技术正朝着高速、高精度、多功能化方向发展。

（2）国内研究现状我国的工业机器人技术经过三十多年的发展，现在已掌握了机器人的设计制造技术、控制系统的硬件和软件设计技术、运动学和轨迹规划技术，开发出了弧焊、点焊、装配等机器人；现阶段我国焊接机器人的应用主要集中在汽车、摩托车、工程机械、铁路机车等主要行业。

其中弧焊机器人已广泛应用于各大汽车制造厂的自动焊装线上。

但从总体上来看，我国的工业机器人技术及其工程上的应用水平和国外相比起来还有一定的差距。

现阶段我国工业机器人技术主题发展战略目标是：根据2l世纪初，我国国民经济对先进制造及自动化技术的需求，瞄准国际前沿高新技术发展方向，创新性地进行研究和开发工业机器人技术领域的基础技术、关键技术，产品技术和系统技术。

VME运动控制器六自由度机器人概 述六自由度机器人是一种典型的工业机器人，在自动搬运、装配、焊接、喷涂等工业现场中有广泛的应用。

固高科技GRB 系列六自由度机器人是固高成熟完备的运动控制技术与先进的设计和教学理念有机结合的产物,既满足工业现场要求，也是教学、科研机构进行运动规划和编程系统设计的理想对象。

该机器人采用六关节串联结构，各个关节以“绝对编码器电机+精密谐波减速器”为传动。

在小臂处留有安装摄像头、气动工具等外部设备的接口，并提供备用电气接口，方便用户进行功能扩展。

机器人的控制方面，采用集成了PC 技术、图像技术、逻辑控制及专业运动控制技术的VME 运动控制器，性能可靠稳定，高速高精度。

主要特点开放式控制实验平台z 基于VME 总线高性能工业运动控制器的开放式平台，支持用户自主开发； z 通用智能运动控制开发平台，采用VC++或OtoStudio 计算机可编程自动化控制系统开发工具z 配备图形示教功能，便于机器人的编程操作和应用培训； z 配套内容详尽的操作手册和学生实验指导书，通过实例演示，引导用户操作并学习如何基于运动控制器开发各种应用软件系统。

工业化设计与制造z 按照工业标准设计和制造；z 机构设计成6轴串联旋转式关节，各关节采用绝对型编码盘交流伺服电机驱动，谐波减速器传动；z 模块化结构，简单、紧凑，预留电气与气动标准接口；z 较高的负载、更快的轴动作速度、大的许用扭矩和转动惯量使机器人应用广泛，可用于搬运，点焊，装配，点胶，切割，喷涂等行业；z 具备最大的工作半径和最小的干涉半径，工作范围大，在系统设计上提供较大的灵活性，夹具、剪丝机等设备可以采用更高效的安装方式；控制软件采用VC++开发的控制系统采用OtoStudio开发的控制系统基于OtoStudio软件环境开发的六自由度机器人接口界面OtoStudio是固高科技开发的计算机可编程自动化系统开发平台。

它支持完整版本的IEC61131标准的编程环境，支持标准的六种编程语言，是一个标准的软件平台，被很多硬件厂家支持，除了支持PLC编程，还支持总线接口、驱动设备（特别是伺服、数控）、显示设备、IO设备等的编程。

6关节机器人介绍剖析六关节机器人，也称为六轴机器人，是一种具有六个自由度的机器人系统。

每个关节都能够进行旋转，这使得机器人能够在三维空间中执行各种复杂的任务和动作。

下面我将对六关节机器人的结构、工作原理、应用领域以及优势进行介绍和剖析。

六关节机器人的结构主要由六个旋转关节组成，每个关节由电机驱动，通过齿轮传动或者其他传动方式将旋转运动传递到机械臂的末端。

这种结构使得机器人能够沿着不同的轴进行灵活的运动，实现各种复杂的动作。

同时，机器人的末端还可以配备各种工具或器械，从而可以在不同的领域中执行不同的任务。

六关节机器人的工作原理主要是通过控制每个关节的旋转角度，从而实现机械臂的整体运动。

通常采用的控制方式有PID控制、模糊控制、神经网络控制等。

通过计算机的精确控制，可以使机器人按照预先设定的路径或者姿态完成任务。

六关节机器人在各个领域都有广泛的应用。

在制造业中，它们可以完成各种组装、装卸、搬运、焊接等工作。

在医疗领域，它们可以辅助进行手术操作、康复训练等。

在军事领域，它们可以用于侦查、拆弹、装甲车维修等任务。

此外，它们还可以应用于航空航天、矿山、化工、食品加工等行业，为人们提供更安全、高效、精确的服务。

六关节机器人相比其他机器人系统具有一些独特的优势。

首先，六关节机器人具有较大的工作范围和灵活性，能够执行复杂的动作和路径规划。

其次，这种机器人的运动轨迹较为精准，可以实现高精度的定位和操作。

此外，六关节机器人在力矩和负载方面也具有较大的承载能力，可以应对不同的工作环境和工作负荷。

然而，六关节机器人也存在一些挑战和不足之处。

首先，它们通常需要较大的空间，并且布置和配置相对较为复杂。

其次，其运动控制需要较高的控制精度和计算能力，对控制系统提出了较高的要求。

此外，由于六关节机器人的结构较为复杂，对维护和保养也提出了较高的要求。

综上所述，六关节机器人是一种具有六个自由度的机器人系统，由六个旋转关节组成。

它们在制造业、医疗、军事等领域具有广泛的应用。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言随着工业自动化和智能制造的快速发展，六自由度（6-DOF）机械臂因其灵活性和高效性，在工业生产、医疗、军事等领域得到了广泛应用。

本文旨在设计一个六自由度机械臂控制系统，并对其运动学进行仿真分析。

二、六自由度机械臂控制系统设计1. 硬件设计六自由度机械臂控制系统主要由机械臂本体、驱动系统、控制系统和传感器系统等组成。

其中，机械臂本体采用模块化设计，包括基座、大臂、小臂和末端执行器等部分。

驱动系统采用伺服电机和减速器，以提供足够的动力和精度。

控制系统采用高性能的微处理器，实现对机械臂的精确控制。

传感器系统包括位置传感器、力传感器等，以实现对机械臂状态和环境信息的实时感知。

2. 软件设计软件设计包括控制算法和程序设计两部分。

控制算法采用经典的控制策略，如PID控制、模糊控制等，实现对机械臂的精确控制。

程序设计采用模块化设计思想，便于后续的维护和升级。

此外，为了提高系统的鲁棒性和自适应能力，我们采用基于机器视觉的算法，实现机械臂的自主导航和定位。

三、运动学仿真运动学仿真是对六自由度机械臂进行性能评估的重要手段。

本文采用MATLAB软件进行运动学仿真。

1. D-H参数法建模首先，我们采用Denavit-Hartenberg（D-H）参数法对机械臂进行建模。

通过建立连杆坐标系，确定各连杆之间的相对位置和姿态，从而得到机械臂的运动学方程。

2. 正运动学仿真正运动学仿真是指根据关节角度计算末端执行器的位置和姿态。

我们通过MATLAB中的机器人工具箱，输入各关节的角度值，得到末端执行器的位置和姿态。

通过对比仿真结果和实际结果，验证了正运动学模型的正确性。

3. 逆运动学仿真逆运动学仿真是指根据末端执行器的位置和姿态，计算关节角度。

我们通过MATLAB中的优化工具，对逆运动学方程进行求解，得到各关节的角度值。

通过对比不同优化算法的求解结果，选择最优的求解方法。

四、实验与结果分析为了验证六自由度机械臂控制系统的性能，我们进行了实际实验和仿真实验。

《六自由度机械臂控制系统设计与运动学仿真》篇一一、引言随着科技的飞速发展，自动化与机器人技术已广泛应用于各种领域，六自由度机械臂是其中一种重要而常见的自动化工具。

它具备灵活的运动能力与复杂操作功能，能够在高精度的环境中完成一系列作业。

本篇论文旨在介绍六自由度机械臂控制系统的设计与运动学仿真，旨在提升机械臂的性能和可靠性。

二、六自由度机械臂控制系统设计1. 硬件设计六自由度机械臂控制系统主要由机械臂主体、驱动器、传感器和控制单元等部分组成。

其中，机械臂主体由多个关节组成，每个关节由一个驱动器驱动。

传感器用于检测机械臂的位置、速度和加速度等信息，控制单元则负责处理这些信息并发出控制指令。

2. 软件设计软件设计部分主要包括控制算法的设计和实现。

我们采用了基于PID（比例-积分-微分）的控制算法，以实现对机械臂的精确控制。

此外，我们还采用了路径规划算法，使机械臂能够按照预定的路径进行运动。

3. 控制系统架构控制系统采用分层架构，分为感知层、决策层和执行层。

感知层通过传感器获取机械臂的状态信息；决策层根据这些信息计算控制指令；执行层则根据控制指令驱动机械臂进行运动。

三、运动学仿真运动学仿真主要用于模拟机械臂的运动过程，验证控制系统的性能。

我们采用了MATLAB/Simulink软件进行仿真。

1. 模型建立首先，我们需要建立机械臂的数学模型。

根据机械臂的结构和运动规律，我们可以建立其运动学方程。

然后，将这些方程导入到MATLAB/Simulink中，建立仿真模型。

2. 仿真过程在仿真过程中，我们设定了不同的工况和任务，如抓取、搬运、装配等。

通过改变控制参数和路径规划算法，观察机械臂的运动过程和性能表现。

我们还对仿真结果进行了分析，以评估控制系统的性能和可靠性。

四、实验结果与分析我们通过实验验证了六自由度机械臂控制系统的性能。

实验结果表明，该系统能够实现对机械臂的精确控制和灵活操作。

在各种工况和任务下，机械臂都能以较高的速度和精度完成任务。

RBT-6T/S01S桌面型串联关节式机器人实验指导书工业大学博实精密测控##公司目录实验1机器人的认识 (1)1.1 实验目的 (1)1.2 实验设备 (1)1.3 实验原理 (1)1.4 实验步骤 (4)1.5 须知 (6)实验2机器人的机械系统 (7)2.1 实验目的 (7)2.2 实验设备 (7)2.3 实验原理 (7)2.4 实验步骤 (12)2.5 须知 (14)实验3机器人的控制系统 (15)3.1 实验目的 (15)3.2 实验设备 (15)3.3 实验原理 (15)3.4 实验步骤 (19)3.5 须知 (21)实验4机器人示教编程与再现控制 (22)4.1 实验目的 (22)4.2 实验设备 (22)4.3 实验原理 (22)4.4 实验步骤 (23)4.5 思考题 (24)4.6 须知 (24)实验5机器人坐标系的建立 (25)5.1 实验目的 (25)5.2 实验设备 (25)5.3 实验原理 (25)5.4 实验步骤 (27)5.5 思考题 (31)实验6机器人正运动学分析 (33)6.1 实验目的 (33)6.2 实验设备 (33)6.3 实验原理 (33)6.4 实验步骤 (33)6.5 思考题 (36)实验7机器人逆运动学分析 (37)7.1 实验目的 (37)7.2 实验设备 (37)7.3 实验原理 (37)7.4 实验步骤 (38)7.5 思考题 (41)实验8机器人的搬运装配实验 (42)8.1 实验目的 (42)8.2 实验设备 (42)8.3 实验原理 (42)8.4 实验步骤 (42)8.5 须知 (44)实验1 机器人的认识1.1 实验目的1、了解机器人的机构组成；2、掌握机器人的工作原理；3、熟悉机器人的性能指标；4、掌握机器人的基本功能与示教运动过程。

1.2 实验设备1、RBT-6T/S01S机器人一台；2、RBT-6T/S01S机器人控制柜一台；3、装有运动控制卡和控制软件的计算机一台；4、轴和轴套各一个。

（一）六自由运动平台介绍六自由度液压平台技术参数六自由度运动平台是由六支油缸，上、下各六只万向铰链和上、下两个平台组成，下平台固定在基础上，借助六只油缸的伸缩运动，完成上平台在空间六个自由度（α，β，γ， X，Y，Z）的运动，从而可以模拟出各种空间运动姿态。

六自由度运动平台涉及到机械、液压、电气、控制、计算机、传感器，空间运动数学模型、实时信号传输处理等一系列高科技领域，因此六自由度运动平台是液压和控制领域水平的标志性象征。

主要包括平台的空间运动机构、空间运动模型、液压系统、控制系统。

1 六自由度平台空间机构技术参数六自由度平台结构效果图如图1所示。

图1 六自由度平台六自由度运动平台由上下平台和六个液压油缸组成。

六个液压缸上端点两两组成上平台三个支点，六个液压缸下端点两两组成下平台三个支点。

上下三个支点分别在假设的圆周上，并且是120o等分，既分别是两个等边三角形的顶点。

根据不同的运动范围，油缸的行程和上下平台半径不同。

结构如图2所示。

图2 六自由度平台结构图根据标书要求，六自由度平台结构参数如下：上平台半径： 0.8m；下平台半径：0.85m ；油缸最低行程时上下平台垂直距离：约1.17m；油缸行程：±0.20m。

2 六自由度平台空间运动空间运动的目标是实现平台在空间运动的三个姿态角度和三个平动位移，即俯仰、滚转、偏航、上下垂直运动、前后平移和左右平移，及六个姿态的复合运动姿态。

而空间目标是通过六个液压缸的行程实现的，这就需要一个空间的运动模型完成空间运动的转换，假设空间运动的目标俯仰、滚转、偏航、上下垂直位移、前后平移和左右平移用α，β，γ，X，Y，Z表示，六个油缸的行程用L（i）（i＝1、2、3、4、5、6）表示。

整个运动模型如下：L（i）＝TT（α，β，γ，X，Y，Z）其中，TT是一个空间转换矩阵模型。

由此实时算出每一运动时刻液压油缸的行程。

液压油缸的理论行程再通过D/A接口的转换，给出实际行程值。

（需微要信 swan165本科毕业设计说明书学校代码： 10128 企鹅号： 1663714557 题 目：六自由度伸缩式并联机床结构设计 学生姓名： 学 院：机械学院 系 别：机械系 专 业：机械电子工程 班 级：机电10-4班 指导教师：讲师摘红字要并联系联机微床信，也可叫获取做整套并联结构机床(Parallel Structured Machine Tools)、虚拟轴机床(Virtual Axis Machine Tools)，曾经被称为六条腿机床、六足虫(Hexapods)。

并联机床是近年来国内外机床研究的方向，它具有多自由度、刚度高、精度高、传动链短、制造成本低等优点。

但其也不足之处，其中位置正解复杂就是关键的一条。

6-THRT伸缩式并联机床是Stewart 机床的一种变形结构形式，它主要构成是运动和静止的两个平台上的6个关节点分别分布在同一个平面上，且构成的形状相似。

并联机床是一种气动机械，集气（液），在一个典型的机电一体化设备的控制技术，它是很容易实现“六轴联动”，在第二十一世纪将成为主要的高速数控加工设备。

本次毕业设计题目结合本院实验室现有的六自由度并联机床机构进行设计，使其能根据工艺要求进行加工。

提高学生的工程素质、创新能力、综合实践及应用能力。

此次毕业设计的主要内容是对并联机床结构设计，其内容主要包括机器人结构设计总体方案的确定，机器人机构设计的相关计算，以及滚珠丝杠螺母副、步进电机、滚动轴承、联轴器等主要零部件的计算选用，并利用CAXA软件绘制各相关零部件的零件图和总装配图，以期达到能直观看出并联机床实体机构的效果。

关键词：并联机床；步进电动机；空间变换矩阵；滚珠丝杠螺母副AbstractPMT (Parallel Machine Tools), also known as the parallel structure machine (Parallel Structured Machine Tools), Virtual Axis Machine Tool, has also been known as the six-legged machine, six-legged insects (Hexapods).Parallel machine is in recent years the domestic machine tool research hot spot, it has multiple degrees of freedom, high rigidity, high precision, short transmission chain, with low manufacturing cost.But its shortcomings, in which the forward solution of position of a complex is the key. 6-THRT telescopic type parallel machine tool is Stewart machine tools, a deformable structure form, it is the main characteristics of dynamic, static platform on the 6joints are respectively distributed on the same plane, and form the shape similarity.Parallel machine is a mechanical, pneumatic (hydraulic), control technology in one of the typical electrical and mechanical integration equipment. Parallel machine is easy to achieve "six-axis", is expected to become the 21st century, the main high-speed light CNC machining equipment. The combination of hospital laboratory construction project, located six-DOF parallel machine tool sector, so that it can be processed according to process requirements. Improve their engineering quality, innovation, comprehensive practice and application of skills.The main topics for the design of parallel machine tool design, its content includes the determination of robot design, robot design and calculation, and the ball screw pair, stepping motor, bearings, couplings, limit switch, spindle ,and other major components using CAXA software to draw the relevant parts of the parts drawings, and assembly drawings to achieve the parallel machine tool can directly see the effect of physical bodies.Keywords: parallel machine；Six axis linkage；space transformation matrix；ball screw pair目录第一章绪论 (1)1.1 课题的研究背景 (1)1.2 课题研究的意义 (2)1.3 课题的研究内容步骤 (2)1.3.1并联机构介绍 (3)1.3.2并联机床设计类型的选定 (3)1.3.3 并联机床结构设计的相关计算 (4)1.3.4 各零部件与装配图的设计出图 (4)第二章并联机床部件设计与计算 (6)2.1 6-THRT 伸缩式并联机床位置逆解计算与分析 (6)2.1.1 6-THRT并联机器人机械结构简介 (7)2.1.2坐标系的建立 (7)2.1.3 初始条件的确立 (8)2.1.4 空间变换矩阵的求解 (9)2.1.5 新坐标及各轴滑块移动量的计算 (10)2.2 滚珠丝杠螺母副的计算与选型 (12)2.2.1 最大工作载荷的计算 (12)2.2.2 最大动载荷的计算 (13)2.2.3 规格型号的初选 (13)2.2.4 传动效率的计算 (13)2.2.5 刚度的验算 (14)2.2.6 稳定性的校验 (15)2.3 滚动轴承的选用 (15)2.3.1 基本额定载荷 (15)2.3.2 滚动轴承的选择 (16)2.3.3 轴承的校核 (16)2.4 步进电动机的计算与选型 (17)2.4.1 步进电机转轴上总转动惯量的计算 (17)2.4.2 步进电机转轴上等效负载转矩的计算 (18)2.4.3 步进电动机尺寸 (21)2.5 联轴器的选用 (21)第三章并联机床的结构设计 (23)3.1 机床中的并联机构 (23)3.1.1概念设计 (23)3.1.2运动学设计 (23)3.2杆件的配置 (23)3.2.1 杆件设计 (24)3.2.2 伸缩套筒 (25)3.3铰链的设计（虎克铰） (25)3.4机床框架和床身的设计 (26)第四章并联机床的装配出图 (28)4.1 Pro/E软件的概述 (28)4.2 Pro/E的功能 (28)4.3 CAXA电子图版简介 (28)4.4 二维图的绘制处理 (29)第五章并联机床面临的主要技术问题及前景 (30)5.1 引言 (30)5.2机床的关节运动精度问题 (30)5.3 并联机床的未来展望 (31)结论 (32)参考文献 (33)谢辞 (34)第一章绪论1.1 课题的研究背景为了改善生产环境的适应性，满足快速变化的市场需求，近年来制造设备和系统，全球机床制造业正在积极探索和开发新的功能，其中在机床结构技术上的突破性进展当属90年代中期问世的并联机床(Parallel Machine Tools)，又称虚(拟)轴机床(Virtual Axis Machine Tool)或并联运动学机器(Parallel Kinematics Machine)[12]。

6自由度算法
6自由度算法是一个在机器人学中常用的概念，它指的是描述机器人在三维空间中的运动的六个自由度。

这六个自由度分别是：平移自由度（x、y、z轴方向上的移动）和旋转自由度（绕x、y、z轴的旋转）。

在机器人的运动控制中，六自由度算法被广泛应用于路径规划、逆运动学求解以及姿态控制等方面。

路径规划是机器人在给定起点和终点的情况下，通过计算合适的路径来实现从起点到终点的移动。

在使用六自由度算法进行路径规划时，机器人需要考虑到其在三维空间中的运动限制，例如避免碰撞障碍物或者避免出现关节超过其可行动范围的情况。

通过合理地选择路径规划算法和使用六自由度算法，机器人可以更加高效地完成路径规划任务。

逆运动学求解是指根据给定的机器人末端执行器的位置和姿态，计算机器人各关节的角度以实现末端执行器的准确位置控制。

在实际应用中，通过使用六自由度算法，机器人可以根据末端执行器的位置和姿态，逆向计算出各关节的角度，并将其应用于机器人的控制系统中，实现精确的位置控制。

姿态控制是指机器人在执行任务过程中，保持特定的末端执行器姿态。

通过使用六自由度算法，机器人可以根据任务要求，计算出合适的关节角度，使得末端执行器保持所需的姿态。

这对于需要精确控制姿态的应用场景，如装配、焊接等任务非常重要。

总的来说，六自由度算法在机器人的运动控制中起到了至关重要的作用。

它能够帮助机器人实现路径规划、逆运动学求解和姿态控制等任务，提高机器人的运动精度和效率。

未来随着机器人技术的不断发展，六自由度算法也将进一步完善和应用于更多的机器人应用场景中，为人们的生产和生活带来更多的便利和效益。

六自由度机器人工作原理讲解六自由度（Six Degrees of Freedom，简称6-DOF）机器人是一种能够在空间中六个方向上进行运动的机器人。

它由六个关节连接的机械臂组成，每个关节都能够独立自主地进行旋转运动或者沿着固定的轨道进行直线运动，从而实现机械臂在大范围内的灵活运动。

那么，六自由度机器人的工作原理是什么呢？首先，六自由度机器人由底座、臂1、臂2、臂3、臂4、末端执行器等部分组成。

每个部分之间通过关节连接，关节可以旋转或者线性移动，从而实现机械臂的运动。

其中，底座一般固定在地面上，起到支撑整个机器人的作用；末端执行器则负责完成具体的工作任务，比如抓取、组装等。

接下来，六自由度机器人的运动控制通过一套复杂的数学模型来实现。

通常，机器人会配备一套传感器系统，通过检测周围环境以及机器人本身的状态，获得输入信号。

这些传感器可以包括激光传感器、摄像头、编码器等。

在获取到输入信号后，机器人会经过控制算法的处理，得到输出的关节控制信号。

这些信号经过电机和驱动器的作用，驱动机械臂的关节进行相应的运动。

通过对各个关节的协调控制，整个机械臂可以完成复杂的三维空间运动。

而在运动过程中，六自由度机器人会根据需要进行路径规划和碰撞检测来确保安全。

路径规划是指确定机械臂的运动轨迹，通常采用逆运动学算法来实现。

碰撞检测则是通过传感器检测机器人是否会与周围的障碍物发生碰撞，如果发现可能的碰撞，机器人会立即停止运动，避免事故发生。

六自由度机器人广泛应用于各个领域，包括工业生产、医疗、物流等。

它可以完成一些重复性高、精度要求高的工作，比如汽车组装、零件加工等。

同时，六自由度机器人还能够在狭小、危险或不适宜人工操作的环境下工作，提高工作效率和安全性。

总之，六自由度机器人通过底座、机械臂和末端执行器等部分的组合，通过控制算法和传感器系统的配合，实现机械臂在空间中六个自由度上的运动。

它在工业生产、医疗、物流等领域具有重要的应用价值，为人类提供了更加灵活、安全和高效的机器人助力。

详解六轴关节机器⼈运动原理和机械结构！附送3D实体模型！什么是关节机器⼈？关节机器⼈(Robot joints)，也称关节⼿臂机器⼈或关节机械⼿臂，是当今⼯业领域中最常见的⼯业机器⼈的形态之⼀。

适合⽤于诸多⼯业领域的机械⾃动化作业，⽐如，⾃动装配、喷漆、搬运、焊接等⼯作。

关节机器⼈的分类关节机器⼈的摆动⽅向有铅垂⽅向和⽔平⽅向两种，因此这类机器⼈⼜可分为垂直关节机器⼈和⽔平关节机器⼈。

垂直关节机器⼈如上图所⽰，模拟了⼈类的⼿臂功能，由垂直于地⾯的腰部旋转轴（相当于⼤臂旋转的肩部旋转轴）带动⼩臂旋转的肘部旋转轴以及⼩臂前端的⼿腕等构成。

⼿腕通常由2～3个⾃由度构成。

其动作空间近似⼀个球体，所以也称多关节球⾯机器⼈。

其优点是可以⾃由地实现三维空间的各种姿势，可以⽣成各种复杂形状的轨迹。

相对机器⼈的安装⾯积．其动作范围很宽。

缺点是结构刚度较低，动作的绝对位置精度磨较低。

它⼴泛应⽤于代替⼈完成装配作业、货物搬运、电弧焊接、喷涂、点焊接等作业场合。

⽔平关节机器⼈如上图在结构上具有串联配置的⼆个能够在⽔平⾯内旋转的⼿臂，其⾃由度可以根据⽤途选择2～4个，动作空间为⼀圆柱体。

⽔平关节机器⼈的优点是在垂直⽅向上的刚性好，能⽅便地实现⼆维平⾯上的动作，在装配作业中得到普遍应⽤。

此外，还可以按照关节机器⼈的⼯作性质分类，可分为很多种，⽐如：搬运机器⼈，点焊机器⼈，弧焊机器⼈，喷漆机器⼈，激光切割机器⼈等。

关节机器⼈的优缺点关节机器⼈的优点1）结构紧凑，⼯作范围⼤⽽安装占地⾯积⼩。

2）具有很⾼的可达性。

关节坐标式机器⼈可以使其⼿部进⼊像汽车车⾝这样⼀个封闭的空间内进⾏作业，⽽直⾓坐标式机器⼈不能进⾏此类作业。

3）因为没有移动关节，所以不需要导轨。

转动关节容易密封，由于轴承件是⼤量⽣产的标准件，则摩擦⼩，惯性⼩，可靠性好。

4）所需关节驱动⼒矩⼩，能量消耗较⼩。

5）代替很多不适合⼈⼒完成、有害⾝体健康的复杂⼯作。

关节机器⼈的缺点1）肘关节和肩关节轴线是平⾏的，当⼤、⼩臂舒展成⼀直线时，虽能抵达很远的⼯作点，但机器⼈的结构刚度⽐较低。

六自由度工业机器人的建模与仿真研究共3篇六自由度工业机器人的建模与仿真研究1六自由度工业机器人的建模与仿真研究随着工业自动化的不断发展，工业机器人已经成为工厂中不可或缺的重要设备之一。

其中，六自由度工业机器人因其具有灵活性强、运动范围广等优点而得到广泛应用。

因此，对于六自由度工业机器人的建模和仿真研究具有非常重要的意义。

一、六自由度工业机器人的概述六自由度工业机器人是指具有6个自由度的工业机器人，通常由机身、驱动器和控制器组成。

其中，机身由臂、手和手腕组成，可根据任务需求进行操作或载物。

驱动器是机身各部分的驱动器件，常用的驱动器有电机、气缸等。

控制器是控制机器人的核心部分，可完成运动的规划、控制和反馈等。

二、六自由度工业机器人的建模六自由度工业机器人的建模是建立机器人的数学模型，目的是为了分析机器人的运动规律和控制过程，同时也是设计自动控制器的重要基础。

1. 正向运动学模型正向运动学模型是指将机器人的变量作为输入，根据手臂各段的长度和角度、各关节的偏转角度等信息，计算机器人的末端位置、姿态等信息的模型。

这个模型对机器人的分析非常重要，因为它可以方便地解决机器人的直观显示、位置控制等问题。

在建模时，需要对机器人进行分段处理，每一段均要计算其末端的位置和姿态信息，并将其传递到下一段中。

2. 逆向运动学模型逆向运动学模型是指将机器人所需的输出信息作为输入，根据末端位置、姿态等信息，反推出机器人各关节需要转动的角度等信息的模型。

这个模型对机器人的姿态调节、轨迹规划等问题非常重要。

3. 动力学模型动力学模型是指对机器人的力学特性进行建模，为机器人的运动规划和控制提供必要的参考和依据。

在建模时，需要考虑力、转矩、惯性等因素，并通过控制器控制机器人的动作。

三、六自由度工业机器人的仿真研究仿真是对机器人进行数字化模拟的过程。

通过仿真，可以在事先构建好的环境中，对机器人进行各种测试和优化，进而提高其运动精度、速度和稳定性等。
