基站断站的传输原因分析及解决措施为了解决因传输电路导致基站断站，根据2009年以来基站断站的清单，对回复断站类别为传输故障的工单进行了细致的分析核对，以期从中找出解决措施，提高基站安全运行能力，杜绝基站断站。
经充分调研，详细核实，对其中的原因进行筛选甄别，有以下5点：基站传输设备2M信号丢失、电源问题导致传输设备掉电、光纤光路问题导致传输设备阻断、工程误操作导致2M电路中断、机房温度过高导致设备工作异常。
下面针对上述传输原因一一提出解决措施：一、基站传输设备2M信号丢失传输通道是透明的，传输设备提供的2M通道是从基站设备至颍南局与Rance CE对接后连至MGW。
基站传输设备2M信号丢失是指基站传输设备S200支路端口没有收到基站设备信号、或者收到全“1”信号（全“1”信号属非正常信号）。
解决措施：1、基站设备不发信号或发全“1”信号，说明基站设备接收信号异常、接受的信号异常，要对基站设备或核心设备进行排查，也有基站内2M跳线、75欧转120欧转接器、BNC转接头、水晶头、支路端口线连接不正常的可能，需要定位故障点进而解决；2、基站设备发信号，而S200支路端口收不到基站设备信号，说明基站内2M跳线、75欧转120欧转接器、BNC转接头、水晶头、支路端口线连接不正常，需要进行排查解决。
二、电源问题导致传输设备掉电通过因电源原因造成传输设备掉电分析，得出以下解决措施：原因一、传输汇聚网元设备断电导致下带基站中断传输汇聚网元是指在整个C网传输网络中处于中间地位，起上下衔接作用，其上为核心网元直接通过Rance CE对接与MGW1（MGW2）相连，其下为基站传输设备。
现网结构中每个传输汇聚网元下带基站数目少则三五个，多则十余个，一旦汇聚网元断电，其下带基站将全部中断退服。
解决措施：传输汇聚网元一般是较大的乡镇支局所，要求对传输汇聚网元的安全供电做好以下工作：彻查供电线路、电池、发电机等，对不合要求的供电线路立即整改，电池陈旧需要更换的申请更换，并确保乡镇支局所停发电责任人管控到位。
2M光接口电力复用保护通道的应用探讨摘要：本文基于光接口互联的2M复用保护通道进行了应用研究，通过对光接口互联技术的信号编码、风险评估以及经济性评价方面的研究，搭建了实际物理环境测试平台。
并通过实际应用验证表明基于光接口的复用通道提高了保护业务传输的可靠性和网络路由组织的灵活性，在实际中可满足新建、改造、优化等各项保护通道运维要求。
关键词：光接口；复用保护；通信通道1.光纤保护通道应用现状传输继电保护信息的光纤通信通道有专用通道和复用通道两类。
2Mbps复用保护通道因占用纤芯资源少、传输距离不受限、运行方式调整灵活、支持远程监控等优势，一般作为线路保护的迂回通道广泛使用。
但这种通道下保护装置与SDH设备之间存在的2M光/电转换设备引发了这种应用方式下工程实施复杂、可维护性差、投资大、可靠性低[1]问题。
2.光接口复用通道研究策略2.1 2M光接口互联技术随着技术进步，2M光接口互联技术提供了一种新的问题解决思路，即将传统的光/电转换环节前置于SDH传输设备内部，实现保护装置与传输设备之间的直连互通。
2.2 光接口编码光接口对保护侧信号的要求是保护装置信号编码符合ITU-T G.703规范，光信号速率为2.048±50×10-6Mbit/s，并且信号中必须包含时钟信息，且不能出现长连“0”或长连“1”。
2.3 应用框架首先对光接口的传输性能进行测试和调试，随后结合网络拓扑结构，研究SDH网络在不同保护方式下2M复用通道的脆弱性[2]。
然后根据不同电压等级继电保护信号对通信指标的要求，建立SDH网络的故障损失计算模型，最后根据2M复用通道的风险评估模型计算风险值[3]。
图一光接口2M复用通道应用框架3.测试平台方案3.1 测试平台搭建选取实际运行线路及保护装置搭建通道进行测试。
保护装置采用许继WXH-813A/B1/R1，版本V1.13，CRC码33F5，保护类型为光差保护。
SDH设备为中兴zxmp-S385，支持2M光接口板。
西中D 抢修故障
20号晚接到派单西中D3传输FC1&2 接到告警后查电路资料，得知电路在宝安邮政机房有下电端口。
打传输网管得知道宝安-BDRT1环-EXT1-14-PQ1/2M37 有TA-LOS告警。
带上工具箱赶往宝安机房，找出宝安-BDRT1环-EXT1-14-PQ1/2M37端口，用二极管测得无光，怀疑PCM故障，剪掉重做后还是无发光，因为第一次到机房抢修，不清楚机房有跳线，所以一开始误以为是传输设备有故障导致2M端口无发光。
之后打电话问啊练，得知道机房的跳线情况，再查网管得知跳线对接处，宝安邮政22环2M24端口有TA-los告警。
找到端口后发现端口PCM头坏，重做后核对监控后恢复。
总结：传输过程都有一个对接方式，之所有之前不知道机房有跳线，因为一直处理的告警都在基站上，而基站上的设备都是直接对接的，无DDF 转跳。

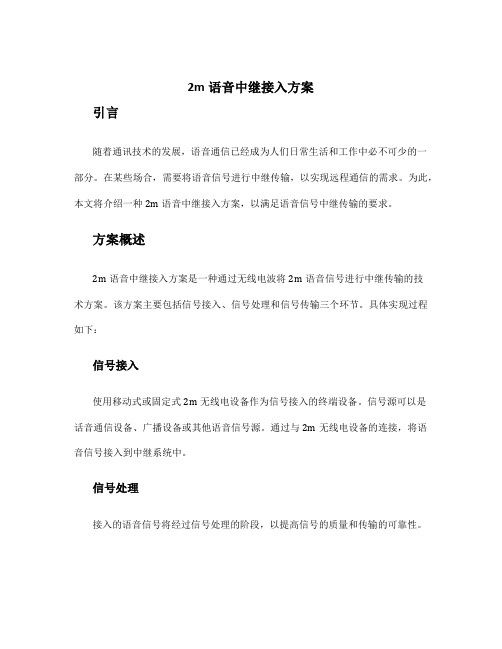

2m语音中继接入方案引言随着通讯技术的发展，语音通信已经成为人们日常生活和工作中必不可少的一部分。
在某些场合，需要将语音信号进行中继传输，以实现远程通信的需求。
为此，本文将介绍一种2m语音中继接入方案，以满足语音信号中继传输的要求。
方案概述2m语音中继接入方案是一种通过无线电波将2m语音信号进行中继传输的技术方案。
该方案主要包括信号接入、信号处理和信号传输三个环节。
具体实现过程如下：信号接入使用移动式或固定式2m无线电设备作为信号接入的终端设备。
信号源可以是话音通信设备、广播设备或其他语音信号源。
通过与2m无线电设备的连接，将语音信号接入到中继系统中。
信号处理接入的语音信号将经过信号处理的阶段，以提高信号的质量和传输的可靠性。
1.语音编解码：采用合适的语音编解码算法，将语音信号进行压缩编码，以减小信号的传输带宽和存储空间。
2.信号增强：通过降噪、增益控制等处理，改善信号的质量，提高语音的清晰度和可懂度。
3.错误纠正：引入适当的纠错技术，增强传输过程中对错误的容忍性，如前向纠错、重传机制等。
信号传输经过信号处理后的语音信号将通过2m无线电传输。
传输的过程包括信号调制、功率放大和信号解调等步骤。
1.信号调制：采用适当的调制技术，将数字化的语音信号转换为模拟信号，以方便在2m频段进行无线传输。
2.功率放大：经过信号调制后的语音信号将通过功率放大器进行放大，以增强信号的传输能力。
3.信号解调：在接收端，经过信号传输后的语音信号将进行解调，还原为数字化的语音信号。
技术优势2m语音中继接入方案具有以下技术优势：1.无线传输：通过无线电波传输语音信号，消除了长距离有线传输的限制，实现了远程语音通信。
2.移动性：2m无线电设备可以采用移动式或固定式配置，方便在不同地点灵活部署，适应不同场合的需求。
3.高效可靠：通过信号处理技术的应用，提高了语音信号的质量和传输的可靠性，保证了语音通信的清晰度和稳定性。
4.成本低廉：相比于有线传输，2m语音中继接入方案的设备和部署成本较低，适合在一些资源有限的环境下应用。
2M光接口技术在电力通信中的应用及实践摘要：随着光纤通信技术的发展，尤其是2M光接口技术在继电保护业务中的推广应用，为2M光接口在稳控系统中的应用奠定了坚实的基础。
继电保护是保障电网安全稳定运行的重要组成部分，确保继电保护通道的可靠运行至关重要。
利用光端机设备2M光接口技术，可实现继电保护装置与光端机设备直接连接，省去光电转换设备，减少通道传输节点，避免光电转换设备由于失电、故障等原因造成保护通道中断风险，实现继电保护通道路由全程网管监控，提升业务稳定运行水平。
同时，减少光电转换设备使用，可释放更多屏位及电源资源，为通信设备等各类设备增设、扩容创造有利条件。
关键词：2M光接口；电力通信；继电保护一、地区电力通信网现状及保护通道情况地区电力通信网主系统通信光缆长度7821.35公里，其中，OPGW光缆共计2384.87公里，占比30.49%；ADSS光缆共计5436.48公里，占比69.51%。
通信设备总量为1357台，其中，光传输设备342台；PCM设备275台；调机23台；视频会议设备总数为209台，；通信电源、蓄电池438套。
地区电力通信网光传输网由骨干网西门子2.5G传输网、地区华为10G传输A网、地区中兴10G传输B网组成，两张10G网一张2.5G网。
骨干2.5G传输网由18台西门子设备构成，覆盖地区地区各500kV、220kV变电站。
主要承载业务为中调数据网、管理网、跨区域保护、安自业务、视频会议专线等至集团公司业务等。
随着信通公司业务规划，目前骨干网西门子设备规模正逐步缩小。
地区网10G传输A网是地区主干传输网，由188台华为设备构成，华为传输A网是随着地区通信网一同建设的传输网，建设时间最早、覆盖面最广，覆盖了几乎所有地区通信网内的站点。
主要承载业务：区调数据网、2M复用保护、安自、区调PCM、调机组网2M通道等。
地区中兴传输B网于2019年开始建设，包括49台中兴设备，目前已经形成以500kV变电站、220kV变电站为核心节点的10G光传输网，并以2.5G链路延伸至各县调。
数字通信中2M接口电路帧结构及常见故障分析牟文波;刘橙;曲志明;杨庆华【摘要】工作中,我们在处理2M电路的故障中可能遇到的情况千差万别,需要我们要具体问题具体分析,采取相应的处理方法,才能保证及时有效地处理好2M接口电路业务.针对数字通信中2M接口电路帧结构反常见故障进行了分析.【期刊名称】《黑龙江科技信息》【年(卷),期】2010(000)034【总页数】1页(P101)【关键词】数字通信;2M接口电路帧结构;故障【作者】牟文波;刘橙;曲志明;杨庆华【作者单位】哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049【正文语种】中文在固定通信台站值勤中，由于一些值机员对2M接口电路帧结构和性能了解不多，在处理业务和分析故障时，容易发生处理故障延时，影响正常的通信业务问题，因此，掌握2M接口电路的用途、原理、帧结构及测试分析方法，对于我们处理故障有着重要意义。
本文主要阐述2M接口电路的原理和帧结构、测试方法、常见故障的分析与处理方法，供大家参考。
2M接口电路有三个主要特点：一是抗干忧能力强，保密性能号。
二是传输速率高，信道利用率高，网络时延短。
三是数据信息全透明。
由于2M接口电路是建立语音、数据、传真、图像多种业务的理想平台，因此，其在用户点对点或多点间计算机联网、DDN网和帧中继ATM网的延伸段、可视会议的组网、实时图像的监控组网、程控和信令的组网、通过数字电路上互联网等方面应用广泛。
2M接口主要有非平衡75欧姆、平衡120欧姆两种接口类型。
大部分都是非平衡75欧姆物理接口，极少一部分通信机房内使用的是平衡120欧姆物理接口。
2M信号的传输首先是在一端将模拟信号转化成数字信号，在另一端则反之。
在进行信号数字化后，为了适合数字传输线路上的传输特性还需进行传输码型编码，即2M 传输码型HDB3码。
常用传输测试仪表的使用方法及注意事项一、传输测试2M表（一）W ET—210B 2Mbit/s数字传输分析仪使用方法和应用举例2Mbit/s数字传输分析仪适用于数字传输系统的工程施工、工程验收、日常维护及科研测试。
1．面板说明POWER PATTERN FAS ERRSIGNAL AIS CRC ERRFRAME RA EBIT ERRMFRAME MRA PATSLIPCRC—4 CODE ERR BIT ERRHISTORY HISTORY HISTORYPOWER 电源工作状态指示。
绿色表示正常工作;红色表示欠电压，需充电；橙色表示正在充电。
SIGNAL RX1端口或DATA端口信号状态指示。
红色表示无接收信号或不成环路状态。
FRAME RX1端口信号帧同步状态指示。
红色表示帧同步丢失.MFRAME RX1端口信号复帧同步状态指示.红色表示复帧同步丢失。
CRC—4 RX1端口信号结构指示。
红色表示有CRC—4校验码插入。
PATTERN RX1端口或DATA端口信号图案同步状态指示。
红色表示图案同步丢失。
AIS RX1端口或DATA端口输入信号告警指示。
红色表示端口信号输入有告警。
RA RX1端口输入信号远端帧告警。
红色表示远端帧丢失.MRA RX1端口输入信号远端复帧告警。
红色表示远端复帧丢失。
CODE ERR RX1端口编码误码指示。
红色表示信号编码误码告警。
FAS ERR RX1端口帧误码指示。
红色表示帧信号误码告警.CRC ERR RX1端口CRC误码。
红色表示CRC误码告警。
EBIT ERR RX1端口E比特误码指示。
红色表示E比特误码告警。
PAT SLIP RX1端口或DATA测试图案滑码指示。
红色表示测试图案滑码告警.BIT ERR RX1端口或DATA比特误码指示。
红色表示比特误码告警。
2．工作方式：常规测试用于误码、滑码、通道内容等测试项目。
通过测试通过方式。
音频测试对所选择的时隙通路进行音频测试（频率、电平）时延测试对整个2Mbit/s通路、N＊64kbit/s或V接口通路进行环路时延测试。
2M传输基本知识2M传输基本知识⼀、2M基础知识⼀条E1电路就是传输速率可达到2048Kbps的链路。
1.E1帧结构E1有成帧，成复帧与不成帧三种⽅式，在成帧的E1中第0时隙⽤于传输帧同步数据，其余31个时隙可以⽤于传输有效数据；在成复帧的E1中，除了第0时隙外，第16时隙是⽤于传输信令的，只有第1到15，第17到第31共30个时隙可⽤于传输有效数据；⽽在不成帧的E1中，所有32个时隙都可⽤于传输有效数据。
2.E1信道的帧结构简述在E1信道中，8bit组成⼀个时隙（TS），由32个时隙组成了⼀个帧（F），16个帧组成⼀个复帧（MF）。
在⼀个帧中，TS0主要⽤于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指⽰，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指⽰，TS1⾄TS15和TS17⾄TS31共30个时隙传送话⾳或数据等信息。
我们称TS1⾄TS15和TS17⾄TS31为"净荷"，TS0和TS16为"开销"。
如果采⽤带外公共信道信令（CCS），TS16就失去了传送信令的⽤途，该时隙也可⽤来传送信息信号，这时帧结构的净荷为TS1⾄TS31，开销只有TS0了。
3.PCM编码由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si，Sa4，Sa5，Sa6，Sa7 ，A⽐特占⽤，若系统运⽤了CRC校验，则Si⽐特位置改传CRC校验码。
TS16为信令时隙，当使⽤到信令(共路信令或随路信令)时，该时隙⽤来传输信令，⽤户不可⽤来传输数据，所以2M的PCM 码型有：①PCM30：PCM30⽤户可⽤时隙为30个，TS1-TS15，TS17-TS31。
TS16传送信令，⽆CRC校验。
②PCM31：PCM30⽤户可⽤时隙为31个，TS1-TS15，TS16-TS31。
TS16不传送信令，⽆CRC校验。
一、通常用2M 传输性能分析仪测试2M 数字通道仪表前面板的一列告警灯反映当前仪表的状态，有无告警一目了然。
但在日常维护中一些维护人员仅仅是挂好表看一下有无灯亮，如果全不亮则万事大吉，有灯亮时并不代表电路一定坏，应该分析是电路不好还是参数设置不对或者对方配合不好等等。
尤其是当配合测试时，对方不是一个熟练的维护人员时应特别注意。
以最简单的2Mb/S 环回测试为例：接好仪表后，通知对方环电路，在对方查到电路并在DDF 架取下U 型塞子之前，仪表应为PATTERN LOSS 灯告警，取下U 型塞子后，仪表应为AIS+PATTERN LOSS 告警；环路后若电路正常则告警消失。
如果一直是PA TTERN LOSS 告警，那么可能是对方环错了位置或本方接反了收发信；如果为AIS+PA TTERN LOSS 告警后一直不变，则说明位置对了，但是没有环好或塞绳不好；如有其他告警再具体分析，能够判断出人为错误以免耽误电路恢复时间。
二、2M 传输性能分析仪仪表设置：1、仪表做在线测试时，只需要接收端连接就可以了；仪表必须设置成“高阻”状态。
2、仪表设置2M 信号帧格式时，必须与实际信号一样，2M 信号的帧格式有四种：PCM31, PCM31CRC, PCM30, PCM30CRC 。
我们在平时用的最多的是PCM31帧格式。
其他几种有时也会用，主要还是有基站侧的传输设备决定，仪表必须与之适配。
3、仪表必须设置成“live”模式，否则会出现“Pattern Loss”告警。
4、仪表设置好后就可以开始测试了。
三、测试原理：1、对于PCM31/PCM30两种帧格式，主要测试2M 信号的帧头字节（Frame Header ）是否有误码；对于PCM31CRC/PCM30CRC 两种帧格式，由于进行了整个帧的CRC 校验，所以可以测试整个2M 信号有没有误码。
2、可以测试HDB3编码错误（Coding Error ）3、可以测试抖动是否合格4、测试结束后，可以查看G .826结果，实际意义不是很大。
1
传输设备2M 对接问题分析
传输设备传送的业务种类日渐繁多，对接设备复杂，在实际使用中经常会遇到对接的问
题，本文只探讨2M对接的问题，下面结合实例谈谈对这样问题的处理方法：
一、检查告警
通过网管检查，2M板上是否有LOS告警。主要排除电缆、软件误操作、2M板接口电
阻匹配的原因。2M电缆制作时要防止混线、漏焊、虚焊、接触不良的原因；软件误操作要
注意解除软环回的操作，2M接口板注意阻抗匹配，要求的是75欧还是120欧；在实际工
程中，一般这样的问题都能在调试的时候及时发现和处理掉。
二、检查误码
首先要确保传输通道质量，通过对端在DDF架硬件自环，本端挂误码仪进行测试，以
此判断传输通道的质量，如果有误码，可以通过网管上对2M板、光板的环回操作来定位故
障单板。在这方面，设备出厂时都通过严格的测试，一般不会有问题，这类例子在实际中也
不是很多。
三、检查接地
接地的问题在2M对接中最是普遍，绝大多数是因为接地的问题导致业务不能正常使
用，下面重点谈谈。
1、 检查设备接地是否符合工程要求
如果传输设备接地不好，将会直接影响设备的长期稳定运行，并影响业务能否顺利的对
接。接地存在的问题通常表现为和对接设备未能真正的共地、GND/PGND在告警板上接反、
GND/PGND接地电阻值达不到指标要求、DDF架没有接地等。
现在用户的机房多是联合接地的方式，联合接地的电阻指标是≤1欧，我们一般采用的
是量取电位差的方式来判断，来检查和对接设备的共地情况。现场我曾经遇到这样的例子，
用万用表测量GND和PGND的电位差几乎是零，但是用钳式地阻仪测量却有27欧的接地
电阻，所以最好是用地阻仪来测量接地的情况。我司传输设备接地要求如下：
A．单板-48V地与-48V GND隔离。
B．单板屏蔽板通过面板接设备外壳，在单板内没有电气连接。
C．防雷保护地仅与保护器件连接，在接地端子处与系统工作地汇接。
D．防雷保护地、系统工作地、-48V GND三者之间的电压差小于1V。
2、 检查2M电缆线和对端设备接地的方式
这个问题是现场遇到的最多的问题，首先得弄清楚我们自己的设计规范。我司传输设备
的2M接口严格按照ITU-T G.703要求进行设计，G.703标准有87年版本和2001年版本。
在ITU-T 87年版本中，建议要求2M接口收端的外屏蔽层不接地，发端的外屏蔽层接地。
在2001年版本中，要求收、发的外屏蔽层都接地，但同时提出，由此会引起外屏蔽层的地
电位差并可能造成误码，标准中指出具体解决方法还在研究中。我们的设备根据国内的应用
现状，按照87年标准进行了2M接口设计，在2M接口处，收端的屏蔽地未接地，发端外
屏蔽层设置为可选接地（出厂默认为接地，可通过电阻更改）。
在现场开局的时候，如果同轴电缆两端的接地电平不一致会导致设备出现CV（实际还
需要到现场进行测试、分析来确定，本次我们这边准备带一台测量设备对地电阻的地阻仪来
进行测量）。因为：我们假设同轴电缆两边的连接设备都使用变压器作为阻抗变换和波形转
换元件，如下图所示。如果同轴电缆两边的接地电平不相等，就会在电缆形成两条回流，
LOOP1和LOOP2，LOOP1仅通过电缆的外导体，对设备应该不会造成影响。但是LOOP2
2
经过了设备的接口变压器，这样变压器的线圈就有直流电流，使变压器的磁芯处于迟滞回线
的“平缓区”，这样在变压器次级恢复的信号波形就会变矮，变形，造成CV误码。
+-
GND1GND2
同轴电缆
变压器变压器
V
LOOP2
LOOP1
R
如图所示，出现误码的原因是由于对接的几种设备地电位不同，通过2M同轴电缆外屏
蔽层形成了环流，从而使芯线上的电压差超出了标准范围造成接口误码。
ZXSM-150/600(V2)在电源板上将单板工作地GND与-48VGND连接在一起，而II型机系
统背板上已经将工作地GND与-48VGND连接在一起；这样2M信号发接地在背板上是与
-48VGND在系统内实际上直接连接在一起的。
各种设备同轴电缆线的屏蔽层的接地方式可能会存在不同。目前大多设备厂家采用的
是发端接PGND、收端悬空（或接PGND）的连接方法，有的厂商设备采用的是收、发接工作
地的方式。断开设备，用万用表测试同轴电缆线的屏蔽层或对端设备2M板收发端与PGND
之间电压的方法，来判断对端设备2M板的接地方式。彼此接地方式一致当然最好，如果不
一致，就需要一方做出改变来保证接地方式的一致。
检查同轴电缆屏蔽层接地中往往要注意一个问题，保证2M同轴线缆的屏蔽层与PGND
之间的电压值小于100mv，太大表明本端设备接地不是很好。
对于120欧平衡口的2M业务，由于是差分传送，一般不会存在因接地问题而导致的对
接不通现象。
四、检查时钟
时钟不稳定会导致对接有误码。这时首先要排除传输侧的问题，根据传输网管可以很好
的定位和排除这样的故障，这里不在赘述。同时也要了解对方网络的时钟提取方式，一般要
求都跟踪当地的Bits时钟。
五、检查信号转接点和是否因电缆距离过长引起
信号转接点过多（比如经过几个DDF架进行中转）和2M电缆中继线过长都易引入外
部干扰，导致信号波形变形、失真，致使对接不成功。工程上遇到这样的情况，应尽量的进
行简化，实在不能简化的，常见的方法是在2M电缆的芯线上加电阻（20几欧）或串电容
（几十pf）来解决，但这样会影响美观，最好是征得用户的同意。
六、检查对端设备
一般的来说，对接的问题通过双方的精心调试后，都能排除自身设备的问题，出现这样
的情况比较少，但不能不注意。
实例分析
故障现象：某局ZXSM-S360的2M和对方DDN设备2M对接后，DDN网管看到通道
有误码，而传输网管查询不到对应2M支路任何告警和非零性能。
故障处理：经过前期的信息收集和误码测试，排除了设备自身的问题、DDF架接地的
问题、时钟的问题。由于我司的网管性能检测是在设备收端进行的，说明我们的2M板收对
端的信号是没有问题的，DDN网管查询到的误码表明我们2M板的发端到DDN设备的收端
3
之间是有问题的。用万用表测量DDN设备2M板的收发同PGND的电压，判断出DDN设
备的TRK板接地的方式是和我方一致的：都是收端不接地，发端接地。当时由于业务割接
情况比较紧急，为了不延误工期，临时在2M板发端的电缆芯线通过串几十pf的电容可以
解决这个问题，但用户不认同这种处理方式。第二次进行处理的时候，DDN设备经过搬迁
到标准化的机房。这次着重对两端设备的接地情况进行了重点分析，用万用表测量我方设备
PDB板上GND、PGND之间电位差是很小的，但是用钳式地阻仪测量到PGND、GND的接
地地阻达到27欧，接地的电源线直径符合要求，后来通过在GND、PGND之间并上一根电
源线解决了这个问题。经过这样处理后，更换了串电容的2M线，经过观察，DDN网管没
有查到任何误码，至此这个问题解决。
结论：1、DDN设备端原先接地情况不是很良好，可是当时没有来得及排查；
2、我方设备GND、PGND接地不好。
