传输设备对接专题

宽带的线头和线头对接方法宽带的线头通常指的是网络线缆，用于将宽带信号传输到用户的终端设备上，而线头对接方法即如何正确连接宽带线头与用户终端设备，确保网络信号能够正常传输。

下面我将详细介绍宽带线头的种类以及常见的线头对接方法。

一、宽带线头的种类1. RJ11线头：RJ11线头是一种常用的电话线头，用于连接电话机和拨号上网的计算机。

它通常有4个或6个金属接口，用于传输电话信号和宽带信号。

2. RJ45线头：RJ45线头是常见的以太网连接线头，用于连接计算机、路由器、交换机等网络设备。

它通常有8个金属接口，用于传输网络数据信号。

二、线头对接方法1. RJ11线头对接方法：（1）首先，找到电话机的电话线接口，它通常位于电话机底部或背面的一个小孔上。

将RJ11线头的接口插入到电话机的电话线接口中，确保插入稳固。

（2）然后，找到宽带电话插孔，它通常位于墙壁或其他固定位置，与宽带信号输入端口连接。

将RJ11线头的另一端插入宽带电话插孔中，确保插入牢固。

（3）最后，检查线头连接是否牢固，并确保线材没有扭曲或弯曲，避免信号干扰。

2. RJ45线头对接方法：（1）首先，找到用户终端设备（如计算机、路由器等）的以太网接口，通常位于设备背部或侧面。

将RJ45线头的接口插入用户终端设备的以太网接口中，确保插入牢固。

（2）然后，找到宽带网络设备（如光猫、调制解调器等）的以太网接口，通常位于设备背部或侧面。

将RJ45线头的另一端插入宽带网络设备的以太网接口中，确保插入稳固。

（3）最后，检查线头连接是否紧固，并确保线材没有折弯或弯曲，以避免信号干扰。

三、注意事项1. 线头连接之前，应确保设备处于关闭状态，以免因电流冲击而损坏设备。

2. Rj11线头对接时要注意通信模式的选择，一般为联通或电信。

3. Rj45线头对接时要注意光猫或调制解调器的正常工作状态。

4. 在任何对接过程中，避免拉扯线头，以免损坏线材或接口。

5. 若线头连接不牢固，可能会导致网络信号不稳定，影响上网速度和网络质量。

桥载设备对接流程一、前期准备。

小伙伴们，要进行桥载设备对接，前期准备可不能马虎哦。

这就像是要去参加一场超级重要的派对，得把自己打扮得美美的一样。

先得检查设备啦。

看看桥载设备的各个部分是不是完好无损，就像检查自己的衣服有没有破洞一样。

电缆呀、插头呀，这些小部件都得仔仔细细地看。

要是发现哪里有问题，可一定要及时处理，不然到时候对接的时候出岔子，那就像在派对上出糗一样尴尬啦。

还有呢，要对对接的环境有个了解。

看看周围有没有什么障碍物呀，空间够不够大呀。

这就好比是去派对场地，得看看场地够不够宽敞，有没有什么东西会绊倒自己。

如果环境不好，可能会影响设备的摆放和操作，那可就麻烦咯。

二、设备搬运与就位。

把设备搬到地方后，还得调整一下它的位置，让它正好对好接口。

这个过程就像是给拼图找合适的位置一样，要耐心一点。

不能歪歪扭扭的，不然对接的时候就对不上啦。

而且设备要放得平稳，可不能摇摇晃晃的，不然就像在跷跷板上做对接，那肯定不行呀。

三、接口连接。

接下来就是关键的接口连接啦。

这就像是给两个好朋友牵线一样呢。

先把电缆拿出来，把对应的插头和接口对上。

这时候要注意接口的型号，可别弄错了。

要是弄错了，就像给男生穿女生的衣服一样，不合适呀。

插的时候呢，要轻轻地插进去，不能太用力，不然可能会把接口弄坏。

但是也不能太松了，要确保插得牢固。

就像两个人牵手，要握得刚刚好，不能太松让手滑掉，也不能太紧让对方不舒服。

连接好之后，还得检查一下有没有松动的地方。

轻轻晃一晃电缆，看看插头会不会掉出来。

要是有松动，就得重新插好，这可是关系到整个对接成功与否的关键步骤呢。

四、测试与调试。

接口连接好了，可别以为就大功告成了哦。

这时候要进行测试和调试啦。

先打开桥载设备的电源，就像打开一个神秘的宝盒一样。

然后看看设备有没有正常启动，各种指示灯有没有亮起来。

如果有指示灯不亮，那就像一个人的眼睛没睁开一样，肯定是哪里出问题了。

再进行一些基本的功能测试。

比如看看数据传输是不是正常呀，信号强度够不够呀。

连接器对接的操作方法连接器对接的操作方法可以根据具体的连接器类型和用途而有所不同。

在此，我将以USB连接器为例，介绍其对接的常用操作方法。

1. 确认连接器类型：首先，需要确认要使用的连接器类型和连接设备的连接器类型是否相匹配。

常用的USB连接器有Type-A、Type-B、Type-C等多种类型，不同类型的连接器不能直接对接使用。

2. 确定连接设备位置：在对接连接器之前，需要确认连接设备上的连接器接口的位置。

通常，连接设备上的连接器接口会标有相应的标志或符号，如USB标志等。

可根据标志或符号找到连接器接口的位置。

3. 检查连接器形状和方向：在连接器对接之前，需要检查连接器的形状和方向。

确保连接器的形状与连接设备的连接器接口相匹配，并且连接器的正面朝向正确。

例如，USB连接器的正面是带有金属接点的一面，需要确保正面朝向上。

4. 将连接器插入连接设备：插入连接器时，需要轻轻但有力地将连接器插入到连接设备的连接器接口中。

确保连接器插入到位，并且与连接器接口紧密连接。

不同类型的连接器插入的方式可能略有不同，但一般都需要用适当的力度插入连接器。

5. 确认连接：插入连接器后，需要确认连接是否已经建立。

通常，连接设备会有相应的连接指示灯或屏幕显示来确认连接是否有效。

如果连接设备没有显示连接状态或连接不稳定，可以尝试重新插拔连接器，确保连接器接口间无杂质或异物。

6. 拔出连接器：在使用完连接器后，需要正确拔出连接器，以避免对连接器或连接设备造成损坏。

正确的拔出连接器的方法是在没有进行数据传输的情况下，先将正在使用连接器的设备进行关闭，然后轻轻拔出连接器。

不要使用大力或突然的方式拔出连接器，以免造成连接器或连接设备损坏。

需要注意的是，在操作连接器对接时，应避免使用过大的力度或过多的挤压，以免损坏连接器或连接设备。

同时，还要避免过频繁的插拔连接器，尽量保持连接器和连接设备的连接稳定性。

除了上述基本的连接器对接方法，不同的连接器可能还有一些特殊的操作要求，如旋转式连接器、按键式连接器等。

华为传输一、理论题部分1.2500＋最多支持多少路的支路保护？答：1：82.华为OptiX2500+设备中，PQ1板和SQ1板是何用处？答：PQ1板可输出63路2M电路，SQ1板端口输出4路STM-1（或155Mb/s）光路。

3.华为传输设备的多种板块通常有几个指示灯？对应灯亮分别代表什么？答：有两个指示灯，绿色和红色。

绿色灯表示正常运行，红色灯表示有告警。

4.华为传输设备的机柜上，有三种颜色不同的指示灯指示设备的当前状态，请问分别代表什么意义？答：若红灯亮表示有紧急告警产生，若橙灯亮则表示有主要告警产生，若绿灯亮表示设备供电正常。

5.华为传输设备的环回有哪几种？请举例。

答：软件环回、硬件环回、内环回、外环回。

6.请列举出华为传输设备的几种类型。

Optix155/622 Metro2050、OptiX 155/622H 、OptiX 2500+ 、Metro 500、Metro 6100等7.华为OptiX2500+ 光传输设备中，什么板件是必须配置的？答：XCS、SCC。

8.华为T2000网管在查看某个网元的当前性能数据时，有什么不同的选择？答：根据需要可选择15分钟、24小时的性能进行查看。

9.常见的骨干传输设备的基本物理单元是什么？答：一般以子框为基本物理单元。

10.华为OptiX2500+设备主控板SCC的面板上有一个按钮“RST”，此按钮有何作用？答：此按钮用于复位。

11.对于华为传输设备的防尘滤网通常多久清洗一次？答：通常应每月定期清洗一次。

12.华为SBS 155/622设备PL1单板的告警灯每秒闪烁3次，问该单板发生什么级别告警？答：表示该板发生了紧急告警。

13.华为T2000网管中，紧急告警用什么颜色表示？答：通常紧急告警用红色表示。

14.华为OptiX2500+光传输系统采用的时钟同步是什么方式？答：主从同步方式。

15.华为公司的OptiX2500+提供两种E1支路板分别是什么板？分别提供多少个支路？答：PD1和PQ1板。

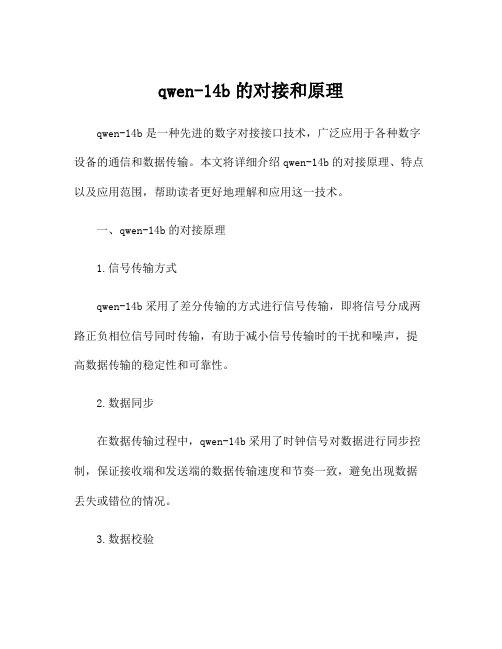

qwen-14b的对接和原理qwen-14b是一种先进的数字对接接口技术，广泛应用于各种数字设备的通信和数据传输。

本文将详细介绍qwen-14b的对接原理、特点以及应用范围，帮助读者更好地理解和应用这一技术。

一、qwen-14b的对接原理1.信号传输方式qwen-14b采用了差分传输的方式进行信号传输，即将信号分成两路正负相位信号同时传输，有助于减小信号传输时的干扰和噪声，提高数据传输的稳定性和可靠性。

2.数据同步在数据传输过程中，qwen-14b采用了时钟信号对数据进行同步控制，保证接收端和发送端的数据传输速度和节奏一致，避免出现数据丢失或错位的情况。

3.数据校验为了确保数据传输的准确性和完整性，qwen-14b还采用了校验位和纠错码等技术，通过对数据进行校验和修正，进一步提高数据传输的可靠性。

二、qwen-14b的特点1.高速传输qwen-14b支持高速数据传输，可以实现Gbps级别的数据传输速度，适用于对数据传输速度有较高要求的应用场景。

2.抗干扰能力强差分传输方式和数据校验技术使得qwen-14b具有较强的抗干扰能力，能够有效地应对电磁干扰和信号衰减等问题，保证数据传输的稳定性。

3.易于集成qwen-14b采用了标准的接口设计，与各种数字设备的对接相对简单，能够快速进行集成和应用，减少了开发和部署的时间成本。

4.节省功耗相比其他数字接口技术，qwen-14b具有较低的功耗，能够有效地节省能源，延长设备的使用寿命，符合节能环保的理念。

三、qwen-14b的应用范围1.商业通信领域qwen-14b广泛应用于商业通信领域，如数据中心、网络设备、服务器等，用于实现各种通信设备之间的高速数据传输，提高通信效率和稳定性。

2.工业控制领域在工业自动化控制系统中，qwen-14b可以用于各种传感器和执行器之间的数据传输，实现工业设备的智能化控制和管理，提高生产效率和产品质量。

3.医疗领域在医疗设备中，qwen-14b可以用于医疗影像设备、医疗监护设备等设备的数据传输，帮助医务人员更准确地获取和分析患者的健康数据，提高医疗服务的质量。

在实际的设备开局和维护过程中，OptiX传输设备与一些厂家的传输设备进行对接，但是在业务对接的过程中，OptiX传输设备的2M时隙编号与一些厂家的传输设备2M时隙编号不一致导致对接不成功，下面讲解的内容就是关于2M时隙编号的问题。

支路位置编号通常有2种方式：时隙编号：在SDH中低速率的SDH信号按字节间插的方式复用为高速率的信号。

3个VC12按字节间插的方式复用为TUG-2帧，而7个TUG-2帧按字节间插的方式复用为TUG-3帧，3个TUG-3帧再按字节间插的方式复用为VC4帧。

这样，线路编号相邻的的VC12在VC4中将相隔21个Byte。

如果以线路编号为1的VC12出现的位置作为时隙1的话，线路编号为2的VC12将出现在时隙22的位置上。

这时，我们就使用时隙22作为VC12的编号。

线路编号：从第一个TUG-3的第一个TUG-2开始，将同一个TUG-2内的VC12业务顺序编号的方式。

（1，1，1） --- 1（1，1，2） --- 2（1，1，3） --- 3（1，2，1） --- 4目前，OptiX设备参照ITU-T G.707协议采用时隙编号方式，其他厂家设备以线路编号方式。

不同厂家的传输设备对接时如果支路信号在VC-4中的位置不一致，必然会造成对接后业务不通，两种编号方式的对应关系如下表所示：时隙编号对照表对于上面的表格，我们也可以通过下面的公式得到，按照时隙编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21 按照线路编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号从上面时隙对照表显而易见可以看出，OptiX传输设备的时隙安排同ITU-T 建议完全一致，两种编号方式在实际应用当中会有不同，如在使用仪表测试其他厂家传输设备某个2M通道业务时，需要进行换算。

SDH时隙对接原则在设备对接的过程中，我们需要注意的是不同厂家的2M时隙编号是否一致。

支路位置编号通常有2种方式,时隙编号和线路编号,其关系图见下图:图1 时隙编号和线路编号关系图1.1 时隙编号在SDH中低速率的SDH信号按字节间插的方式复用为高速率的信号。

3个VC12按字节间插的方式复用为TUG-2帧，而7个TUG-2帧按字节间插的方式复用为TUG-3帧，3个TUG-3帧再按字节间插的方式复用为VC4帧。

这样，线路编号相邻的VC12在VC4中将相隔21个Byte。

如果以线路编号为1的VC12出现的位置作为时隙1的话，线路编号为2的VC12将出现在时隙22的位置上。

这时，我们就使用时隙22作为VC12的编号。

（1，1，1）--- 1（2，1，1）--- 2（3，1，1）--- 3（1，2，1）--- 41.2线路编号：从第一个TUG-3的第一个TUG-2开始，将同一个TUG-2内的顺序编号的方式。

（1，1，1）--- 1（1，1，2）--- 2（1，1，3）--- 3（1，2，1）--- 4RAISECOM和华为采用时隙编号方式，中兴、烽火、MARCONI、朗讯公司采用线路编号方式。

不同厂家的传输设备对接时如果支路信号在VC-4中的位置不一致，必然会造成对接后业务不通，两种编号方式的对应关系如下表所示：支路时隙TUG-3 TUG-2 TU-121 1 1 1 12 22 1 1 23 43 1 1 34 4 1 2 15 25 1 2 26 46 1 2 37 7 1 3 18 28 1 3 29 49 1 3 310 10 1 4 111 31 1 4 212 52 1 4 313 13 1 5 114 34 1 5 215 55 1 5 316 16 1 6 117 37 1 6 218 58 1 6 319 19 1 7 120 40 1 7 221 61 1 7 322 2 2 1 123 23 2 1 224 44 2 1 325 5 2 2 126 26 2 2 227 47 2 2 328 8 2 3 129 29 2 3 230 50 2 3 331 11 2 4 132 32 2 4 233 53 2 4 334 14 2 5 135 35 2 5 236 56 2 5 337 17 2 6 138 38 2 6 239 59 2 6 340 20 2 7 141 41 2 7 242 62 2 7 343 3 3 1 144 24 3 1 245 45 3 1 346 6 3 2 147 27 3 2 248 48 3 2 349 9 3 3 150 30 3 3 251 51 3 3 352 12 3 4 153 33 3 4 254 54 3 4 355 15 3 5 156 36 3 5 257 57 3 5 358 18 3 6 159 39 3 6 260 60 3 6 361 21 3 7 162 42 3 7 263 63 3 7 3对于上表，我们也可以通过下面的公式得到，按照时隙编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝TUG-3编号+（TUG-2编号-1）×3+（TU-12编号-1）×21按照线路编号方式进行编号的VC-12可采用如下公式计算其序号：VC-12序号＝（TUG-3编号-1）×21+（TUG-2编号-1）×3+TU-12编号从上面时隙对照表可以看出，不同厂家所表示的时隙号其实并不是同一时隙，所以两种编号方式在实际应用中会有不同，如在使用仪表测试中兴、烽火、马可尼、NEC公司传输设备的某个2M通道业务时，需要进行换算。

物联设备对接的工作
物联网设备对接是指将各种物联网设备（如传感器、执行器、
智能设备等）连接到物联网平台或者其他系统中，使其能够相互通
信和协同工作的过程。

这项工作涉及到多个方面，包括硬件设备的
连接、数据传输协议的选择、数据安全性、设备管理等。

首先，物联网设备对接涉及到硬件设备的连接。

这包括将传感器、执行器等物联网设备与物联网网关或者其他通信设备进行连接，确保设备能够稳定地与网络通信。

其次，对接工作还涉及到数据传输协议的选择。

不同的物联网
设备可能采用不同的通信协议，比如MQTT、CoAP、HTTP等，因此需
要根据设备的特点选择合适的通信协议，以确保设备之间能够进行
有效的数据交换。

另外，数据安全性也是物联网设备对接中需要重点考虑的问题。

在设备对接的过程中，需要确保数据传输的安全性，防止数据被恶
意篡改或者窃取。

因此，通常会采用加密算法、身份验证机制等手
段来保障数据的安全传输。

此外，设备管理也是物联网设备对接中的重要环节。

一旦设备对接完成，就需要对设备进行管理和监控，包括设备的注册、在线状态监测、固件升级等工作，以确保设备的正常运行和管理。

总的来说，物联网设备对接是一个复杂的工作，涉及到硬件连接、通信协议、数据安全、设备管理等多个方面。

在进行物联网设备对接时，需要综合考虑这些方面的因素，以确保设备能够顺利地接入物联网平台或其他系统，并能够稳定、安全地工作。

与原有设备整合、改造、对接方案一、项目背景和目标随着科技的快速发展和市场竞争的加剧，企业需要不断提高生产效率、降低成本并优化产品品质。

为了实现这一目标，许多企业选择引进新技术和设备，但往往面临如何与原有设备整合、改造和对接的问题。

本项目旨在为企业提供一套全面的设备整合、改造和对接方案，确保新旧设备之间的协同工作，提高整体生产线的效率和可靠性。

二、设备整合方案1.设备评估与审计在整合之前，对原有设备进行评估和审计是必要的。

评估的内容包括设备的性能参数、使用年限、维护状况等；审计则侧重于设备的运行记录、故障率及维修成本等。

通过评估和审计，可以全面了解原有设备的状况，为后续的整合提供依据。

2.设备分类与标记根据评估和审计的结果，将原有设备进行分类。

分类的依据可包括设备的性能、使用频率、重要性等。

同时，为便于管理和操作，应对设备进行统一标记，如设备编号、名称等。

3.设备布局优化设备布局的合理性直接影响到生产效率和空间利用率。

在整合过程中，应对设备布局进行优化，使设备之间的距离最小化、物流通道畅通，便于操作和维护。

可以考虑采用模块化布局、U型布局等方案，提高生产效率。

4.设备连接与调试在整合过程中，需要确保新旧设备之间的连接稳定、可靠。

这涉及到电源、信号、数据等方面的连接。

在连接完成后，需要进行调试，确保设备的正常运行和协同工作。

三、设备改造方案1.老旧设备替换对于使用年限过长、性能下降的老旧设备，可以考虑进行替换。

选择新设备时，应考虑其性能参数、兼容性以及未来扩展的可能性。

替换后，应确保新设备与原有设备的协同工作。

2.设备升级改造对于性能尚可但不符合当前生产需求的设备，可以通过升级改造来提高其性能。

这可能涉及到硬件的升级或软件的更新。

在改造过程中，应确保设备的稳定性和可靠性，避免对生产造成影响。

3.设备局部优化针对某些关键设备的局部问题进行优化改造，可以提高设备的整体性能。

例如，优化设备的传动系统、控制系统或散热系统等。
