1.给排水系统阀门与配件1.1.一般要求1.1.1.概述a)所有送抵工地的阀门均应为簇新的，并有标示以利辨别其等级。
b)在运送、储存及安装阀门与配件的过程中须给予适当的保护，以防外物进入系统内。
c)按图纸要求为所有设备提供压力表、排气阀、排水阀及试验阀门。
d)为所有设备提供隔离阀门。
e)在需要进行系统平衡处如分支管道、旁通管道等处安装球形调节阀。
f)阀门的设置要提供足够的维修间距，于进行测试压力情况下无渗漏现象。
制造厂名或牌子、图号或编号及保证能达到工作压力等，须铸于阀体或阀盖上。
除特别用途之外，同一品种阀门应由同一供货商提供。
g)阀门应配合各系统的工作压力，闸阀、蝶阀及球阀应适合于受压情况下进行维修。
不论安装于任何系统，阀门之额定工作压力不得小于1000kPa。
其它更高要求按系统需要而定。
当系统工作压力大于1400kPa时，所提供的阀门其额定工作压力必须大于系统工作压力最小200kPa。
h)阀门接驳:∙按管道接口的要求提供阀门，直径须与管径相同。
∙管径50毫米及以下为丝扣接口。
∙管径65毫米及以上为符合国家标准的法兰、沟槽接口。
∙铜管应采用焊料接口或螺纹焊料接口匹配器。
i)除另有规定，所有阀门须与所装接管道的管径相同。
j)每个压力表前须安装排气阀门。
1.1.2.质量标准a)所有阀门及配件生产商均应具有在本行业中至少三年以上有关的生产经验。
b)所有供本工程使用的合资及进口阀门及配件均应符合英国标准BS5150至BS5163或等同。
c)所有供本工程使用的国产阀门及配件均应符合当地条例及国家规范。
1.2.技术要求1.2.1.各系统的阀门规格须按照表3.2.1及3.2.2所指定的要求。
表 3.2.1－生活用水、绿化及冲洗阀门类型管径(mm) 阀体材料圆盘及阀座材料截止阀小于等于50 黄铜黄铜闸阀65及以上抗锈蚀树脂衬里球墨铸铁不锈钢/青铜蝶阀65及以上橡皮衬里球墨铸铁不锈钢/青铜旋启式止回阀15-50 青铜青铜/不锈钢无声止回阀65及以上球墨铸铁法兰式青铜/不锈钢减压阀青铜青铜浮球阀25-50 不锈钢青铜65及以上球墨铸铁青铜/不锈钢表 3.2.2─ 排水阀门类型管径(mm) 阀体材料圆盘及阀座材料闸阀15-50 硬聚氯乙烯(UPVC) 硬聚氯乙烯(UPVC)65及以上抗锈蚀树脂衬里球墨铸铁无锌青铜/不锈钢蝶阀65及以上橡皮衬里球墨铸铁无锌青铜/不锈钢旋启式止回阀（横管）所有无锌青铜或炮铜无锌青铜或不锈钢升降式止回阀（立管）所有无锌青铜或炮铜无锌青铜或不锈钢1.2.2.闸阀a)50毫米及以下：黄铜阀体、黄铜闸、不上升阀杆、固体楔形圆盘、连接阀帽、丝扣接口或焊锡接口。

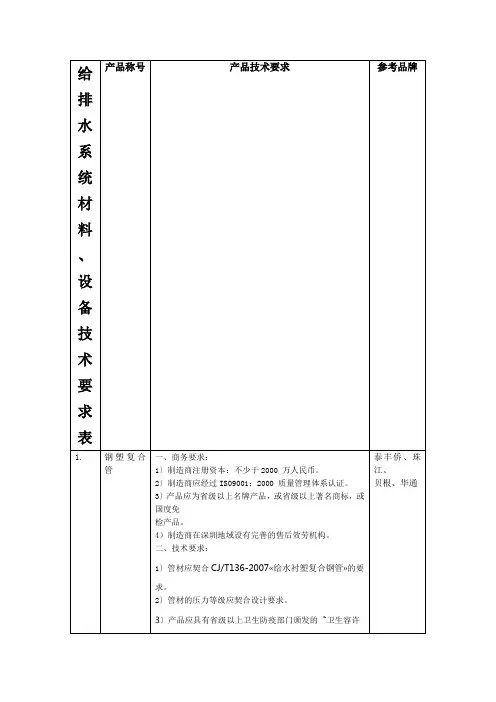

一、商务要求：1) 营业执照所示营业范围应契合要求。
2) 制造商要求经过ISO9001：2000 质量体系认证。
并须提供国度化学修建资料测试中心出具的检测报告证明。
3) 制造商注册资本不少于2000 万元人民币。
4) 制造商在深圳地域设有完善的售后效劳机构。
二、技术要求：管材和管件规格、压力等级、加工质量等，应契合现行的国度或行业消费技术规范，并应契合设计要求。
产品应具有省级以上卫生防疫部门颁发的〝卫生容许证〞。
管材满足饮用水管GB/T 17219 规范要求。
管道应契合给水用聚乙烯(PE)管材GB/T13663-2000 的规则；管件应契合GB/T 13663.2-2005«给水用聚乙烯〔PE〕管道系统第二局部：管件»的规则。
管材和管件应采用不低于PE100 等级的资料制造。
管材和管件的内外表面应润滑平整，壁厚平均，无划痕。
管材外表应标注供应厂称号，产品型号，消费日期，产品规范等。
管道衔接方式采用热熔或电熔衔接。
管材不允许运用再生料。
衔接方式采用热熔或电熔衔接，与设备衔接采用法兰衔接。
应由管材供应商配套提供管材、管件，公用机具和辅料。
用于室外埋地生活给水管道。
一、商务要求：A 制造商应经过ISO9001：2000 质量管理体系认证。
B 制造商注册资本：不少于3000 万人民币。
C 制造商在深圳地域设有完善的售后效劳机构。
二、技术要求：产品契合CJ 164-2002«节水型生活用水用具规范规范»要求。
产品契合CJ/T 194-2004«非接触式给水用具»要求。
感应龙头：陶瓷片密封式水嘴，黄铜本体，外表镀铬或不锈钢本体。
采用交流电驱动。
超时自动封锁水源〔延续冲水超越60 秒，自动关水〕。
防光线搅扰控制，运用动摇，防止误操作。
无电指示功用。
8〕参考规格尺寸〔设计单位提供〕。
9〕参考图片〔设计单位提供〕。

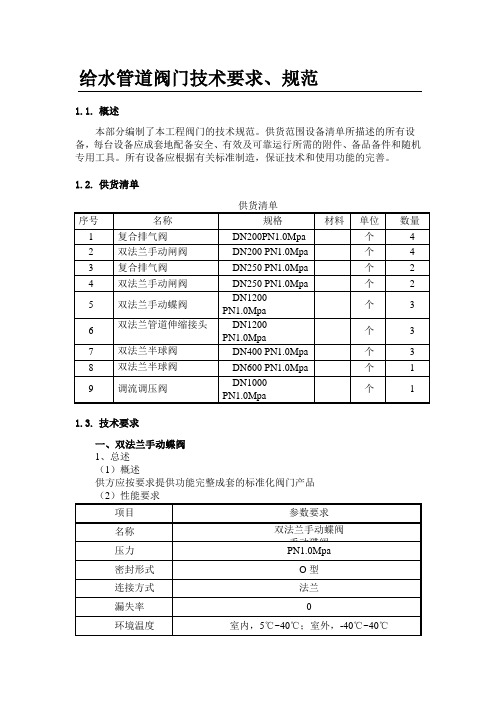

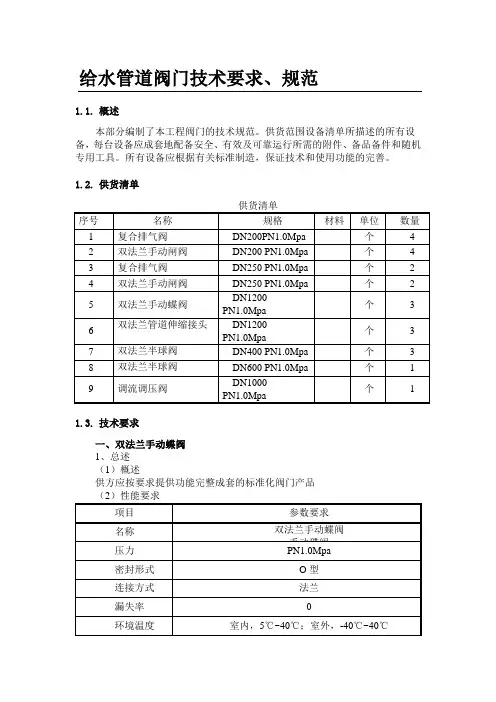

给水管道阀门技术要求、规范1.1.概述本部分编制了本工程阀门的技术规范。
供货范围设备清单所描述的所有设备，每台设备应成套地配备安全、有效及可靠运行所需的附件、备品备件和随机专用工具。
所有设备应根据有关标准制造，保证技术和使用功能的完善。
1.2.供货清单1.3.技术要求一、双法兰手动蝶阀1、总述（1）概述供方应按要求提供功能完整成套的标准化阀门产品GB/T17241.6-98 法兰连接尺寸GB/T13927-92 通用阀门压力试验GB12220 通用阀门标志GB12221 法兰连接金属阀门结构长度GB12227 通用阀门球墨铸铁件技术条件GB1220 不锈钢棒3、结构和材质（1）阀门的描述阀门的设计应能承受作用在蝶阀（关闭状态）上的1.5倍最大压差的负荷。
阀门开启时，阻力系数不大于0.3。
（2）主要零部件材料F．阀销采用退销结构，销不得位于阀轴的中心线上，销的数量不得多于两根。
二、双法兰伸缩接头1、总述（1）概述供方应按要求提供功能完整成套的标准化阀门产品2、采用标准所采用的标准应等效于或高于下列标准GB/T12465-2002 管路松套补偿接头GB/T9119-2000 平面、突面板式平焊钢制管法兰S3给水排水标准图集，02S403/PN1.0MPa钢制法兰大样、尺寸及重量表3、特点、构造及材料（1）特点可拆式双法兰伸缩器具有较高的抗拉和抗压强度，软密封性能优越，装卸方便，管道工作时，通过传力螺栓可以把轴向推力传递至整个管道，避免推力集中于管道的近端，对阀门起到了一定的保护作用。
（2）构造可拆式双法兰伸缩器由本体、压盖、密封圈、短管法兰、传力螺杆紧固件组成。
密封型式采用压盖压紧楔型密封圈，使密封圈内径紧压在连接管外圆上，密封圈斜面紧贴本体斜面，从而达到密封的效果。
依靠密封圈的弹性变形，能保证在伸缩量范围内补偿管道发生的位移而没有泄漏。
伸缩接头两端均应为法兰连接，一侧与阀门连接，另一侧与阀门或管道连接，。
阀门的技术要求采购阀门时，应注意的阀门技术要求：一、通用要求：1、阀门规格及类别，应符合管道设计文件的要求。
2、阀门的型号应注明依据的国标编号要求。
若是企业标准，应注明型号的相关说明。
3、阀门工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工作压力应大于管道实际的工作压力；阀门关闭状况下的任何一侧应能承受1.1倍阀门工作压力值，而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工作压力的要求。
4、阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
二、阀门材质：1、阀门材质，由于灰铸铁管材逐渐不推荐使用，阀体材质应以球墨铸铁为主，并注明牌号及铸件实际的物理化学检测数据。
2、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
三、密封面的材质：1、阀门类别不一，密封方式及材质要求不一。
2、普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明。
3、软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据。
4、蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。
四、阀轴填料：1、由于管网中的阀门，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果。
2、阀轴填料亦应在承受频繁启闭时，密封效果的良好性。
3、鉴于上述要求，阀轴填料力求终身不换或十多年不更换。
4、填料若需更换，阀门设计应考虑能有水压的状况下更换的措施。
五、变速传动箱：1、箱体材质及内外防腐要求与阀体原则一致。
2、箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡。
3、箱体上的启闭限位装置，其调节螺帽应在箱体内。
一、给排水工程技术标准（一）室外给排水及消防管网工程1、通用要求（1）在执行本技术规格书时，应严格遵守本技术规格书的有关规定，同时尚应符合国家现行的有关标准、规范和规程的要求。
（2）室外管道及其附件、构筑物以及材料，应根据国家和建设地区的现有情况进行选择，同时应满足设计部门所规定的规格、型号等要求。
（3）所使用的主要材料、设备、成品与半成品，应符合国家或部颁标准（有效版本），并应具备技术质量鉴定文件或产品合格证。
（4）工程施工应按设计图纸施工，修改设计必需具有设计单位的变更通知文件。
（5）施工中应与其它有关专业工种密切配合。
在施工过程中应做好质量检验评定，保证工程质量达到国家标准及设计要求。
2、给水管道及其管件要求埋地生活给水管道、市政中水管道、市政原水管道、消防给水管道、中压除尘给水管道、高压除尘给水管道等给水管道及压力流埋地排水管道均采用内外壁涂塑复合钢管(CJ/T120-2016)，基管采用冷轧无缝钢管(GB/T8163-2018)，用钢牌号20#钢，基管外径应符合GB/T12459-2017系列 I要求。
除阀门、橡胶伸缩节等处采用法兰连接外，其余管道均采用焊接连接。
管道防腐要求详见“堆场区埋地钢制管道(钢套管)防腐技术要求”，生活给水管外壁颜色为绿色，市政中水管外壁颜色为灰色，市政原水管外壁颜色为白色，消防给水管外壁颜色为红色，中压除尘给水管外壁颜色为黄色，高压除尘给水管外壁颜色为蓝色。
钢制管道壁厚按照下图执行：3、阀门及附件要求埋地消防给水管道采用带启闭刻度的暗杆闸阀，其他管道采用不锈钢球阀+三偏心金属蝶阀。
除消防系统外，其他给水系统中当管径≤DN100的手动阀门均采用不锈钢球阀，不锈钢牌号为S30403；当管径为大于DN100时的采用三偏心金属蝶阀，不锈钢牌号为S30403。
所有阀门工作最大压差为1.6MPa ，试验压力均不下于2.0MPa 。
阀门制造商应配套提供阀门与管道连接的垫片、螺栓、螺母、垫圈等紧固件（均为S30403不锈钢材质），所有紧固件必须按相应压力等级配套，与阀门一起运至工程现场。
各种阀门技术参数和相应制造工艺要求1各种阀门具体主要技术参数如下:1.21.4闸阀主要设计制造标准设计与制造标准：GB/T12234 ；连接法兰标准：GB/T9113 ；结构长度标准：GB/T12221 ；试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观2、闸板、阀座密圭寸面用铁基合金堆焊或司太立(stellite )钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求•&阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况•2.3截止阀主要设计制造标准设计与制造标准：GB/T12235 ;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ;阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准2.4截止阀材质表截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。
1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.3.1旋启式止回阀主要参数设计与制造标准：GB/T12236;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准止回阀是能自动阻止介质倒流的装置，其阀瓣在流体压力下开启，当进口压力低于出口压力时，阀瓣能自动关闭，防止介质倒流保护水泵等设备。
弹性座封闸阀Z45X-16使用说明书上海鸿翔阀业科技有限公司Ⅰ.用途和主要性能规范1.本阀门适用于工作温度≤80℃的流体管路上。
2. 本阀门具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶冶金、能源系统等流体管线上作调节和截流装置使用。
3. 本阀门内外表面采用无毒粉体环氧树脂涂装，闸板内外采用橡胶复膜模压成型，可防止阀体和闸板的腐蚀及生锈。
4. 本阀门安装维修方便，并可以在不停水的情况下施工更换密封圈。
5. 主要技术性能参数Ⅱ.作用原理和结构特点1.本阀由阀体、闸板、阀盖、阀杆和驱动零件等组成。
2.本阀的启闭是靠旋转手轮或驱动装置而达到的。
Ⅲ. 主要外形尺寸及连接尺寸Ⅳ. 维护保养和安装使用注意事项1．本阀必须放在干燥通风的室内，严禁堆放，温度宜在0℃~35℃之间；相对湿度为50~80%之间，以防衬里件老化而影响使用寿命。
2．应避免与液体燃料、油料或其它易燃物品接触。
3．库存阀门的通路两端必须封口，避免异物进入内腔而损伤有关密封部件。
4．在安装或运输过程中，严禁与金属或其它硬物撞击，避免因粉体环氧树脂损裂而使阀门失去耐腐蚀作用。
5．安装前应仔细核对管路使用条件是否与本阀规定的适用范围相符;避免因选用不当而造成不必要的损失。
6．安装过程中，应将阀体内腔清洗干净,避免污垢卡阻及损伤密封部件，并检查连接部位的连接螺栓是否均匀紧固。
7．不得将线绳系结在手轮或阀杆上起吊.8．手动操作时，不得借助辅助杠杆使阀门启闭，以免力矩过大而损伤驱动零件或密封部件。
9．运行中必须经常检查与介质接触的密封部位及其它易损零件；并按实际使用情况，定期进行检查。
10．本阀如用于间断性运行的管路上，则在停止使用时，应清洗与介质接触部位，以延长阀门使用寿命。
11．凡经检修后的阀门，应按有关规定进行密封性能试验,合格后方能安装使用,并作好记录以供查考。
Ⅴ.可能发生的故障和消除方法。

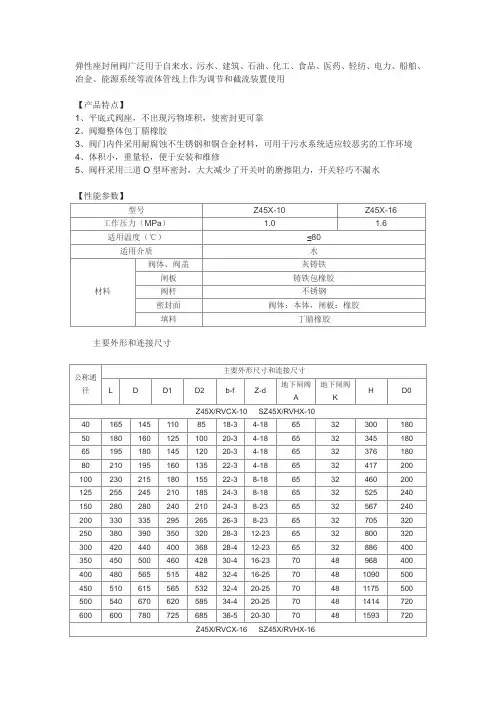

弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用【产品特点】1、平底式阀座，不出现污物堆积，使密封更可靠2、阀瓣整体包丁腈橡胶3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境4、体积小，重量轻，便于安装和维修5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水【性能参数】型号Z45X-10Z45X-16工作压力（MPa） 1.0 1.6适用温度（℃）≤80适用介质水材料阀体、阀盖灰铸铁闸板铸铁包橡胶阀杆不锈钢密封面阀体：本体，闸板：橡胶填料丁腈橡胶主要外形和连接尺寸公称通径主要外形尺寸和连接尺寸L D D1 D2 b-f Z-d地下闸阀A地下闸阀KH D0Z45X/RVCX-10 SZ45X/RVHX-1040 165 145 110 85 18-3 4-18 65 32 300 180 50 180 160 125 100 20-3 4-18 65 32 345 180 65 195 180 145 120 20-3 4-18 65 32 376 180 80 210 195 160 135 22-3 4-18 65 32 417 200 100 230 215 180 155 22-3 8-18 65 32 460 200 125 255 245 210 185 24-3 8-18 65 32 525 240 150 280 280 240 210 24-3 8-23 65 32 567 240 200 330 335 295 265 26-3 8-23 65 32 705 320 250 380 390 350 320 28-3 12-23 65 32 800 320 300 420 440 400 368 28-4 12-23 65 32 886 400 350 450 500 460 428 30-4 16-23 70 48 968 400 400 480 565 515 482 32-4 16-25 70 48 1090 500 450 510 615 565 532 32-4 20-25 70 48 1175 500 500 540 670 620 585 34-4 20-25 70 48 1414 720 600 600 780 725 685 36-5 20-30 70 48 1593 720Z45X/RVCX-16 SZ45X/RVHX-1640 165 145 110 85 18-3 4-18 65 32 300 160 50 180 160 125 100 20-3 4-18 65 32 345 180 65 195 180 145 120 20-3 4-18 65 32 376 180 80 210 195 160 135 22-3 8-18 65 32 417 200 100 230 215 180 155 22-3 8-18 65 32 460 200 125 255 245 210 185 24-3 8-18 65 32 525 240 150 280 280 240 210 24-3 8-23 65 32 567 240 200 330 335 295 265 26-3 12-23 65 32 705 320 250 380 405 355 320 30-3 12-25 65 32 800 320 300 420 460 420 375 30-4 12-25 65 32 886 400 350 450 520 470 435 34-4 16-25 70 48 968 400 400 480 580 525 485 36-4 16-30 70 48 1090 500 450 510 640 585 545 40-4 20-30 70 48 1175 500 500 540 705 650 608 44-4 20-34 70 48 1414 720 600 600 840 770 718 48-5 20-41 70 48 1593 720。
