技术规格及要求阀门)

阀门采购技术规格书要求订货时只明确规格材质、结构说明、尺寸、型号就满足采购要求的做法，在当前市场经济环境里是一个很普遍的现象，但是这种做法是错误的，因为一个简单的阀门型号，所涵盖的技术要求只有很少的一部分，而且所涵盖的这部分要求也并不能完全正确地从型号里体现出来，这样就容易造成阀门供需双方信息不对称，延误正常安装使用的时间或安装后造成重大事故。

因此在阀门采购时编写出详尽、正确的技术文件是十分必要的。

1、范围应明确指出所编写的技术规格书的针对性，如阀门类型和哪些方面的要求、针对什么工程、什么装置上使用等。

这些阀门首先要分为普通阀门和特种阀门。

工程师会接收到各个装置的阀门材料汇总，这里面一般会包括各种形式的，各种尺寸和各种材质的阀门。

例如，普通非金属衬里阀门、普通非金属阀门、普通金属阀门、高温阀门、低温阀门、氧气阀门、低泄漏级阀门、保温阀门等。

因为不同厂家实力重点是不一样的，分发技术标书的时候必须分开提出。

所以往往一个比较大的项目中会编写不止一个阀门采购技术规格书，这样编制出来的技术文件可以很好适应报价的要求。

2、现场基础资料包括：环境条件、安装场所和操作介质特性几方面。

指明阀门安装场所是在室外还是室内；环境条件包括诸如主要气象参数表：月平均温度、历史极限最低和最高温度、风速、相对湿度等；操作介质特性里要指出操作介质的成分及含量比例，这些条件对奇众阀门来说，有时会影响到他提供产品的结构和配置等，例如，要考虑寒冷地区的防冻问题，还要考虑防腐蚀涂漆等级和各零配件对环境的适应性问题等。

3、应用标准和规定应包括制造标准、检查试验标准、材料标准等。

以阀门的标准来说/美国标准中就有API、ASTM、ASME、MSS等多个学会或阀门协会的标准，而国内大多是GB、JB、HG或者SH标准等。

不同的设计、检验、材料及结构连接尺寸标准，其要求也大不相同，反映在阀门的结构、长度、配置也不相同，从而导致其价格也不相同。

一般ASME 或者API标准制造的阀门比GB或者JB标准制造的阀门贵一些。

一、技术要求
1.阀门技术要求
6.1阀门工作压力，要求≥（应是≤，不可能没上限的）1.6 MPa
6.2阀门材质:球墨铸铁
6.3阀杆材质:不锈钢（416）阀杆
6.4螺母材质，采用采用铸铝黄铜或铸铝青铜（不锈钢）
6.5阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀
6.6密封面的材质:橡胶密封面应抗老化、耐磨
6.7显示盘阀门启闭程度的刻度线应明显清晰
6.8阀体内部以及阀板各个部位要求全面防腐，在两种金属之间不产生电化学腐蚀；
6.9提供出厂说明书，中应标明以下相关数据：阀门规格；型号；工作压力；制造标准；阀体材质；;阀杆材质；密封材质；阀轴填料材质；阀杆轴套材质；内外防腐材质；操作启动方向；转数；工压状况下启闭力矩
6.10其他说明：具体阀门参数、数量，详见材料表。

瓦特斯阀门说明
1、法兰中线蝶阀的阀体和阀板材质：球墨铸铁，阀杆材质：不锈钢416，橡胶：三元乙丙橡胶，螺丝材质：不锈钢。

2、静态平衡阀的阀体材质：铸钢，阀杆：不锈铁.
3、消声止回阀：阀体和阀板为球墨铸铁，阀杆为不锈铁。

4、Y型过滤器：阀体为球墨铸铁，过滤网为304.
1。

技术规格及要求阀门)阀门是一种用于控制流体的装置，具有开关功能。

在工业生产和日常生活中广泛应用，常见的有闸阀、截止阀、蝶阀、球阀等。

每种阀门都有其特定的技术规格和要求，以下是一些常见的技术规格和要求。

1.强度和耐久性：阀门在使用过程中需要承受一定的压力和温度，在设计时要考虑到其强度和耐久性。

阀门的材质、厚度和连接方式等都会对其强度和耐久性产生影响。

通常来说，阀门应能够在长期使用中保持良好的密封性能和运动灵活度，不受外力影响而导致损坏。

2.密封性能：阀门的密封性能是其最重要的特性之一、阀门的密封性能直接影响着流体的控制效果和阀门的寿命。

常见的阀门密封方式有金属密封、柔性密封和填料密封等。

金属密封具有耐压、耐高温等特点，适用于高压、高温和强腐蚀介质的场合。

柔性密封具有良好的密封性能和运动灵活度，适用于低压、低温和非腐蚀介质的场合。

填料密封则是通过填充密封材料来实现密封，适用于高温和腐蚀介质的场合。

3.安全性：阀门在使用过程中需要具备一定的安全性能，以防止事故的发生。

例如，闸阀和截止阀应具备可靠的切断流体的能力，球阀和蝶阀应具备良好的密封性能，以避免泄漏。

此外，阀门还应具备一些特殊的安全装置，如防爆装置、紧急切断装置等，以确保在紧急情况下能够快速切断流体。

4.流量特性：阀门的流量特性是指阀门在全开到全关过程中，流体流量与开度之间的关系。

常见的流量特性有等百分比、线性、快速开启和快速关闭等。

不同的流量特性适用于不同的工况，根据实际需求选择合适的阀门流量特性。

5.过流能力：指阀门在流体通道中允许流过的最大流量。

过流能力主要取决于阀门的通道尺寸和流体的压力。

对于过流能力要求较高的场合，可以选择通道直径较大的阀门或采用多通道的结构。

6.控制精度：对于需要进行流量调节的场合，阀门的控制精度是重要的技术指标。

在设计和制造阀门时，需要考虑到其操作力矩、控制灵敏度和调节范围等因素，以提高阀门的控制精度。

7.外观和参数标识：阀门的外观应美观、整洁，符合相关的工业标准和规范。

技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA证书。

如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。

2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。

它包括运行条件、技术条件等。

3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。

供方应保证提供符合本技术条件和工业标准的优质产品。

4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。

5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。

第二节技术规格与要求1、技术规格1.设备有关标准及规范1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。

1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。

1.8本次采购为长协招标，投标厂家分别报单价及总价。

1.9阀门及其附件的设计、制造、喷涂、检验、试验和包装应符合投标方的制造标准及投标方的国家标准，应包括但不局限于下列的有关标准和规范，且需按国家和行业现行最新版本执行：GB/T12220-1989 《通用阀门标志》JB/T8527-1999 《金属密封蝶阀》GB/T12238-2008 《法兰和对夹连接弹性密封蝶阀》DL/T746-2001 《电站蝶阀选用导则》GB/T10869-2008 《电站调节阀技术条件》JB/T3595-2002 《电站阀门一般要求》GB/T12224-2005 《钢制阀门一般要求》GB/T12221-2005 《金属阀门结构长度》GB/T9113.1-2000 《平面、凸面整体钢制管法兰》GB/T9115.1-2001 《平面、凸面对焊钢制管法兰》GB/T9124-2000 《钢制管法兰技术条件》GB/T13402-1992 《大口径碳钢管法兰》GB/T15601-1995 《管法兰用金属包覆垫片》GB/T4622.2-2008 《缠绕式垫片管法兰用电片尺寸》GB/T12225-2005 《通用阀门铜合金铸件技术条件》GB/T12228-2006 《通用阀门碳素钢锻件技术条件》GB/T12229-2005 《通用阀门碳素钢铸件技术条件》GB/T12230-2005 《通用阀门不锈钢铸件技术条件》GB/T22652-2008 《阀门密封面堆焊工艺评定》JB/T106-2004 《阀门的标志和涂漆》JB/T1700-2008 《阀门零部件螺母、螺栓和螺塞》JB/T1701-2010 《阀门零部件阀杆螺母》JB/T1702-2008 《阀门零部件轴承压盖》JB/T1703-2008 《阀门零部件衬套》JB/T1708-2010 《阀门零部件填料压盖、填料压套和填料压板》JB/T1712-2008 《阀门零部件填料和填料垫》JB/T1718-2008 《阀门零部件垫片和止动垫圈》JB/T1759-2010 《阀门零部件轴套》JB/T5208-2008 《阀门零部件隔环》JB/T5210-2010 《阀门零部件上密封座》JB/T5211-2008 《阀门零部件闸阀阀座》JB/T93-2008 《阀门零部件扳手、手柄和手轮》GB/T13927-2008 《工业阀门压力试验》JB/T6902-2008 《阀门液体渗透检查方法》JB/T9092-1999 《阀门的检验与试验》GB/T12223-2005 《部分回转阀门驱动装置的连接》DL/T641-2005 《电站阀门电动执行机构》GB/T24923-2010 《普通型阀门电动装置技术条件》GB755-2008 《旋转电机-定额和性能》GB1032-2005 《三相异步电机试验方法》GB4208-2008 《外壳防护等级（IP代码）》GB/T4879-1999 《防锈包装》GB/T6388-1986 《运输包装收发货标志》GB/T13384-2008 《机电产品包装通用技术条件》GB/T13306-2011 《标牌》GB/T191-2008 《包装储运图示标志》2.本规范书内所有部件涉及到的有关标准及规范均应采用有效版本。

阀门技术及质量要求 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】阀门技术及质量要求一、采购范围：项目阀门采购（阀门参数描述），包括生产、运输、检测、货至工地（或甲方指定的其他地点）、装卸、交接及相关的一切手续办理。

二、技术质量要求：1．双方约定的质量评定等级；2．施工图技术质量要求（特别约定的技术质量要求）：施工图涉及的技术质量要求；3．技术质量标准要求（包括但不限于以下技术质量标准，以标准现行最新版本为准）：3．1 管道元件的公称通径GB/T1047-1995；3．2 管道元件公称压力GB/T1048-1990；3．3 通用阀门标志GB/T12220-1989；3．4 法兰连接金属阀门结构长度GB/T12221-1989；3．5 钢制阀门一般要求GB/T12224-1989；3．6 阀门的结构长度GB/T15188-1994；3．7 通用阀门铜合金铸件技术条件GB/T12225-1989；3．8 通用阀门灰铸铁件技术条件GB/T12226-1989；3．9 通用阀门球墨铸铁件技术条件GB/T12227-1989；3．10 通用阀门碳素钢锻件技术条件GB/T12228-1999；3．11 通用阀门碳素钢铸件技术条件GB/T12229-1989；3．12 通用阀门奥式体钢铸件技术条件GB/T12230-1999；3．13 水暖用内螺纹连接阀门GB/T8464-1998；3．14 通用阀门法兰连接铁制闸阀GB/T12232-1989；3．15 通用阀门法兰和对夹连接蝶阀GB/T12238-1989；3．16 通用阀门铁制截止阀与升降式止回阀GB/T12233-1989；3．17 通用阀门法兰和对焊连接钢制闸阀GB/T12234-1989；3．18 通用阀门法兰连接钢制截止阀和升降式止回阀GB/T12235-1989；3．19 通用阀门钢制旋启式止回阀GB/T12236-1989；3．20 通用阀门法兰和对焊连接钢制球阀GB/T12237-1989；3．21 通用阀门隔膜阀GB/T12239-1989；3．22 通用阀门铁制旋塞阀GB/T12240-1989；3．23 通用阀门铁制旋启式止回阀GB/T13932-1992；3．24 安全阀一般要求GB/T12241-1989；3．25 弹簧直接载荷式安全阀GB/T12243-1989；3．26 减压阀一般要求GB/T12244-1989；3．27 先导式减压阀GB/T12246-1989；3．28 平面钢闸阀技术条件GB/T14173-1993；3．29 铁制和铜制球阀GB/T15185-1994；3．30 安全阀性能试验方法GB/T12242-1989；3．31 减压阀性能试验方法GB/T12245-1989；3．32 通用阀门压力试验GB/T13927-1992；3．33 国家、行业其它现行建筑给水阀门技术标准及条文。

技术规格及要求阀门
首先，阀门的主要技术规格和要求包括以下几个方面：
1.阀门类型：根据介质的不同，阀门可以分为气动阀门、手动阀门等不同类型。

每种类型的阀门有不同的规格和要求。

2.材料选择：阀门的材料要求具有良好的耐腐蚀性、耐磨性和耐高温性能。

常见的阀门材料有不锈钢、碳钢、铜和铝等。

3.尺寸和压力等级：阀门的尺寸和压力等级需要根据实际使用情况来确定。

常见的尺寸有1/2英寸到48英寸，常见的压力等级有150LB到2500LB等。

4.密封性能：阀门的密封性能要求达到一定的标准，以确保阀门在使用过程中能够正常工作并且不出现泄漏。

常见的密封形式有金属密封、软密封和火焰防爆密封等。

5.控制方式：一些阀门需要通过自动控制系统或者电动设备来实现远程控制。

这就要求阀门具有适配这些控制系统的特性和接口。

6.可靠性和寿命：阀门要求具有较高的可靠性和良好的使用寿命，以满足工程项目或生产过程的要求。

除了上述主要技术规格和要求之外，还有一些其他的要求通常也要考虑进去。

例如，阀门可能需要符合特定的行业标准，如API、DIN和ANSI 等。

此外，还需要关注阀门的操作方式、安装调试、维护保养、防火防爆等方面的要求。

总结起来，阀门的技术规格和要求是多方面的，需要根据实际情况来具体确定。

从材料选择到尺寸和压力等级，再到密封性能、控制方式、可
靠性和寿命等方面，都需要全面考虑。

只有满足这些技术规格和要求，才能确保阀门在使用过程中具有稳定的工作性能，并能达到预期的效果。

阀门通用技术要求1通用要求1.1本部分条款适用于招标辅机配套供货阀门的通用要求1.2投标方提供的阀门均应符合国标，或ANSlB16.34、ANSIB31.1以及ΛWWΛ标准。

阀门选用的压力、温度等级应符合相应的运行工况，符合系统设计要求及有关法规和标准要求。

阀门的设计应按ANSl标准压力一温度等级考虑，1.3强度试验：阀门强度试验的计量单位应符合规定，试验值应加大圆整到最近的O.IMPa的倍数值。

具体规定如下：1.3.1PN系列阀门，水压强度试验压力按公称压力的1.5倍；也可将工作压力转换成相对应的公称压力取1.5倍进行强度试验。

1.3.2CIaSS系列阀门，水压强度试验压力按温度为38℃时最大允许工作压力值的1.5倍。

1.3.3安全阀进口的水压强度试验压力应按设计压力的1.5倍，出口侧按出口法兰压力级别的1.5PN或在温度为38C最大允许工作压力的1.5倍。

整定压力应按JB/T9624或GB/T12243的规定，并调整到整定压力范围的下限值出厂。

1.4密封性试验：阀门密封性试验的计量单位应符合规定，试验值应加大圆整到最近的0.1MPa的倍数值。

具体规定如下：1.4.1PN系列阀门，水压密封试验和上密封试验时的压力按公称压力的1.1倍；也可将工作压力转换成相对应的公称压力取Ll倍进行密封试验；当介质温度超过425℃,可按工作压力的1.25倍进行阀门密封试验。

1.4.2ClaSS系列阀门，水压密封试验和上密封试验时的压力按温度为38℃时最大允许工作压力值的Ll倍进行密封试验。

1.4.3安全阀密封试验压力按90%整定压力或最低回座压力（取较小值）进行密封试验。

1.4.4PN系列蝶阀、止回阀的密封试验压力应按公称压力的L0倍；Claas系列蝶阀、止回阀的密封试验压力按温度为38C时最大允许工作压力值的LO倍或按设计压差的1.1倍进行密封试验。

1.4.5低压气密封试验压力按0.4MPa~0.7MPa进行试验。

蝶阀技术要求1.技术规范1.1阀门技术参数：气动执行机构及三联件。

1.2结构形式：对夹式中线密封蝶阀，必须为双杆结构，阀轴采用三道黄铜套加胶圈密封，阀门材质：阀门材质不低于双相不锈钢1.4469、阀杆能承受气动阀门快速开关扭矩，阀座必须可拆卸更换。

2,供货范围及要求。

2.1本次采购气动阀门为整套设备，三联件为原装进口，需提供部件原产地证明、报关单及国外工厂的检验报告、必须为品牌授权区域经销商，提供品牌区域授权证明。

供应商中标后必须10日内送货至现场。

1.全面符合国际规范:IS0521kDIN3337和VDI/VDE3845、NAMUR标准。

2.挤压的高强度铝制缸体，内表面经细磨及硬质阳极氧化处理，使用寿命长，磨擦系数低，动作迅速。

3.优美紧凑、现代化的造型，多规格的系列产品使选型更经济实惠。

4.所有活动表面均选用高质量的轴承，低磨擦、长寿命、无噪音。

5.外部安装两个独立的行程调节机构，方便进行±C全开或全关位置的调整。

6.外部结构一样的执行器有双作用式和单作用式（弹簧复位）供选择,单作用式有常闭式和常开式。

7.NAMUR标准的多功能位置指示器可视代指示、安装并输出所有附件。

8.预压缩负荷弹簧，安装、拆卸安全、重量轻。

9.改变密封件材料，可应用于高温或低温场合。

10.根据需要可提供多种角行程（例如：120C、135C、180C等）和三位式气动执行器。

不需要连接板，可直接安装电磁阀。

操作条件操作介质：清洁干燥或润滑的空气或惰性气体，只要和执行器内部零件和润滑剂兼容的非腐蚀性气体。

操作介质的露点温度为-40℃。

介质中的杂质微粒尺寸不超过30μo选用定位器时其使用介质中的杂质微粒尺寸不超过5气源压力：3bar至8bar。

工作环境温度标准型为-40℃。

至+160℃润滑：正常使用条件下，标准型无需添加润滑剂。

对低温或高温的使用场合，需要用特殊的润滑剂。

2.阀门材质：阀门材质不低于双相不锈钢1.4469、阀杆能承受气动阀门快速开关扭矩，阀座必须可拆卸更换。

伸缩蝶阀的技术要求工作条件：工作介质为水,介质压力为1.0MPA1．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器4阀座材质要求为不锈钢喷焊工艺;5橡胶密封圈要求采用“T”型结构与蝶板上的“T”槽相配合并用压板紧固;同时在蝶板压圈处设有调节螺钉,随时调整橡胶密封的比压以确保密封不泄露;6橡胶密封圈要求可以在不拆卸主阀体、阀杆的情况下更换、维修方便;7蝶板要求采用框架结构;8轴承要求采用自润滑;9阀体整体要求防腐采用环氧树脂静电喷涂;10要求具有双向密封功能,安装时不受介质流向的控制也不受空间位置的影响,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;12伸缩蝶阀的伸缩量在3-10CM之间;闸阀的技术要求1.设备的技术参数要求1.1设备的名称：弹性座封闸阀5.1阀体、阀盖：球墨铸铁QT4505.2阀轴：不锈钢2Cr135.3轴套：铜BC65.4阀板：不锈钢内外包覆EPDM5.5手轮：钢45压制5.6密封圈：丁晴橡胶NBR5.7阀体螺栓：不锈钢排气阀技术描述1.设备的主要技术要求1.1设备的名称：排气阀1.2介质：水JB/T7928-1989 通用阀门供货要求3.主要性能3.1排气阀为在长距离输水管道上用来控制管道内空气及空气进排速度的进排气装置;3.2排气阀要求为复合式排气阀,既有低压进排气的功能又有高压微量排气功能;3.3排气阀要求具有快开慢关功能;3.4排气阀要求具备缓闭静音功能,在运行时不产生非正常的噪音和震动以保证空气阀的运行可靠;3.5排气阀在完全关闭时阀体和阀座具有可靠的密封,渗漏量为零;3.6排气阀的最小水关闭压力不超过0.2kg/㎡;3.7阀体内外无毒环氧树脂漆静电喷涂,漆膜总厚度不小于0.25 mm;4.主要零部件材质要求：⑥GB/T13927-92 压力试验和密封试验4．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器⑥驱动方式：手动或电动,且驱动装置能保证蝶阀在最大允许工作压力和最大流量的工作状态下正常工作;⑦阀体、阀瓣操作机构内外表面均经喷砂处理,蝶阀内外部均涂防腐蚀无毒环保型环氧树脂漆两道,所用涂料干后,不溶解于水,不影响水质,且不因气温变化而发生异状,其厚度在0.3mm 以上;⑧蝶阀符合流体力学性质,并具有足够的刚度和强度,阀门流阻系数不大于0.2.⑨阀门法兰连接尺寸和密封面的形状、尺寸符合GB/T17241.6-1998的要求;;,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;。

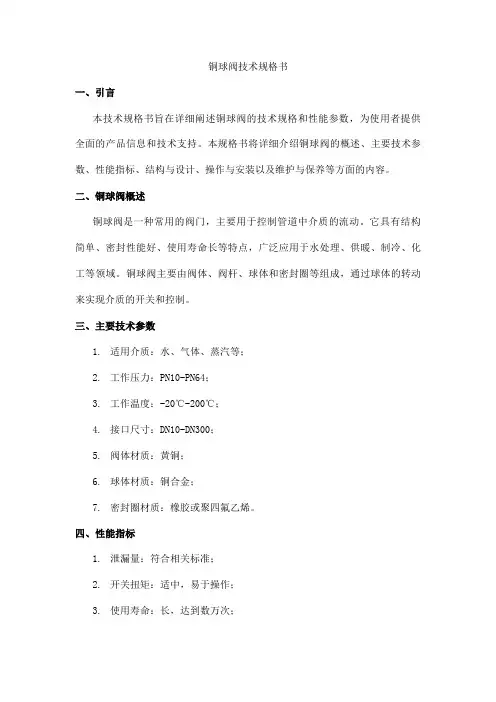

铜球阀技术规格书一、引言本技术规格书旨在详细阐述铜球阀的技术规格和性能参数，为使用者提供全面的产品信息和技术支持。

本规格书将详细介绍铜球阀的概述、主要技术参数、性能指标、结构与设计、操作与安装以及维护与保养等方面的内容。

二、铜球阀概述铜球阀是一种常用的阀门，主要用于控制管道中介质的流动。

它具有结构简单、密封性能好、使用寿命长等特点，广泛应用于水处理、供暖、制冷、化工等领域。

铜球阀主要由阀体、阀杆、球体和密封圈等组成，通过球体的转动来实现介质的开关和控制。

三、主要技术参数1.适用介质：水、气体、蒸汽等；2.工作压力：PN10-PN64；3.工作温度：-20℃-200℃；4.接口尺寸：DN10-DN300；5.阀体材质：黄铜；6.球体材质：铜合金；7.密封圈材质：橡胶或聚四氟乙烯。

四、性能指标1.泄漏量：符合相关标准；2.开关扭矩：适中，易于操作；3.使用寿命：长，达到数万次；4.防腐性能：优良，可在各种环境中使用；5.工作可靠性：高，适用于各种复杂工况。

五、结构与设计1.阀体：由优质铜材制成，具有良好的耐腐蚀性和强度；2.阀杆：采用实心杆设计，表面镀铬处理，防腐耐磨；3.球体：采用铜合金材料，表面光滑，转动灵活；4.密封圈：采用橡胶或聚四氟乙烯材料，具有良好的密封性能和耐腐蚀性；5.连接方式：可根据需要选择法兰连接、螺纹连接或焊接连接。

六、操作与安装1.操作：手动操作或通过电动执行器进行操作，开关灵活，无卡涩现象；2.安装：根据不同的使用场合和管道系统要求，选择合适的安装方式，确保阀门能够正常工作；3.安装注意事项：确保阀门安装在水平或垂直管道上，避免安装在管道弯曲或拐角处，以防止对阀门造成损坏或影响其正常工作。

七、维护与保养1.定期检查：定期检查阀门的密封性能和操作灵活性，如发现异常应及时处理；2.清洁保养：定期清理阀门内部的杂质和污垢，保持阀门清洁，延长其使用寿命；3.更换密封圈：如发现密封圈磨损严重或老化，应及时更换，以保证阀门的密封性能和使用寿命；4.维修与更换：如阀门出现严重损坏或无法修复，应及时更换，以免影响系统的正常运行。

技术规格及要求阀门众所周知，阀门是一种用于控制流体流动的装置。

它在工业生产中有着广泛的应用，可以用于调节流体的流量、压力、温度等参数，保障设备的正常运行。

因此，对阀门的技术规格和要求非常重要。

下面，将详细介绍阀门的技术规格及要求。

首先，阀门的材质是决定其使用寿命和适用范围的重要因素。

常见的阀门材质包括铸铁、钢材、不锈钢、铜、铝、塑料等。

对于不同的工艺流程和介质特性，需要选择适宜的阀门材质。

此外，阀门的密封材质也是关键。

常见的密封材料有橡胶、聚四氟乙烯、聚酯等，选用密封材质时要考虑其与介质的兼容性，确保阀门的密封性能。

其次，阀门的流通能力是另一个重要的技术规格。

流通能力是指阀门能够承受的最大流体流量。

一般来说，阀门的流通能力越大，其承受的流体压力就越高。

因此，在选型时要根据实际工艺需求，合理选择流通能力。

阀门的耐压能力也是必须要考虑的技术规格之一、耐压能力是指阀门能够承受的最大压力。

不同的工艺条件和介质特性对阀门的耐压能力有不同的要求。

在选型时，要合理选择耐压能力，确保阀门在工作中不会因为压力过大而发生事故。

阀门的密封性能是保证设备正常运行的关键。

阀门的密封性能直接影响到流体流量、压力以及温度的控制效果。

因此，阀门的密封性要求非常严格。

阀门在关闭状态下应能够完全密封，不产生泄漏。

在开启状态下，应能实现需要的流量控制，不会产生异常的泄漏现象。

此外，阀门的操作方式同样需要考虑。

常见的操作方式有手动操作和自动操作两种。

手动操作阀门需要人工操作，适用于小流量、低压力的场景。

自动操作阀门则可以通过传感器、电机、液压等装置实现自动控制。

在具体应用中，要根据实际需要选择适合的操作方式。

最后，阀门的安全性也是一个重要的要求。

阀门应该具备安全可靠的特性，能够确保设备和工作人员的安全。

一般来说，阀门应具备防火、防爆、防腐蚀等措施，以保障安全操作。

综上所述，阀门的技术规格及要求包括材质、流通能力、耐压能力、密封性能、操作方式和安全性。

精品文档附件1技术标准1.总那么1.1本技术标准书适用于淮南矿业集团煤肝石综合利用顾桥电厂的各系统进口调节阀.它提出了进口调节阀的功能设计、结构、性能、安装和试验等方面的技术要求.1.2本技术标准提出的是最低限度的技术要求,并未对一切技术要求作出详细规定,也未充分引述有关标准和标准的条文,卖方应保证提供符合本协议和相关的国际国内工业标准的优质产品.1.3卖方对进口调节阀〔包括附件〕负有全责,即包括分包〔或采购〕的产品.分包〔或采购〕的产品制造商应事先征得买方的认可.1.4本技术标准所使用的标准假设与卖方书执行的标准发生矛盾时,按较严格的标准执行.1.5本技术标准经买卖双方共同确认和签字后将作为订货合同的附件,与订货合同正文具有同等效力.未尽事宜由双方协商解决.1.6在合同签订后,买方有权因标准、标准、规程发生变化而提出一些补充要求,具体内容双方共同商定.1.7本工程采用KKS标识系统.卖方在中标后提供的技术资料〔包括图纸〕和设备、系统标识必须有KKS编码.2.环境条件略.3.设备标准3.1调节阀的设计参数、配管管径、连接方式、数量、泄漏等级、噪音、气源条件等详细的技术参数参见“进口调节阀技术参数一览表〞.卖方应按此要求提供相应的技术数据表和各附件的配置情况.3.2阀门设计寿命为30年.4.技术要求4.1设备的性能要求4.1.1调节阀的设计满足用户介质温度、压力、流量、流向、调节范围以及精品文档严密性的要求,阀体及阀内件的结构型式应使闪蒸降到最低限度,并耐闪蒸冲蚀. 有闪蒸和气蚀时必须使用笼罩式结构.4.1.2调节阀的口径能满足工艺上对流量的要求,通过阀门的介质流速限制在允许范围之内以预防磨损、腐蚀、震动的发生.供方应提供说明其产品满足要求的相关计算.4.1.3阀门在不同工况下能平稳地限制流体.4.1.4供方提供调节阀的流量特性曲线,调节阀的流量特性应能对调节系统进行适量补偿.在最大运行工况下,其阀门开度不超过85%.4.1.5阀门具有密封好、泄漏小及阀杆不平衡力小等特点.常闭调节阀泄漏等级应不小于ANSI B16.104-V级标准,常开调节阀泄漏等级应不小于 ANSI B16.104-IV 级标准.4.1.6所有调节阀设计应考虑汽蚀问题,如果流体经阀门的最小压力〔静压〕小于流体的汽化压力,可分为两种情况考虑：a、如果流体经阀门的出口压力〔数据表中出口最小压力〕小于流体的汽化压力,会出现闪蒸现象,阀门应考虑防磨损举措.b、如果流体经阀门的出口压力又上升到大于汽化压力,会发生“空化〞现象,从阀体设计而言,必须采用多级降压举措,以使阀内各点压力均大于汽化压力,从而保证不发生汽蚀,需厂家提供相应的计算进行核实,为预防汽蚀发生, 阀门应采用流关式.4.1.7调节阀必须按ANSI标准设计、选材、制造及实验.4.1.8调节阀压力等级应按表中系统最大压力和设计温度选取.4.1.9所有阀门均应进行噪声计算,并提供计算结果,噪声标准是距离阀体1 米处不超过85dB〔a〕.4.1.10对于调节阀的出口压力处于真空状态,外部的空气可能通过阀杆泄漏,会破坏真空,所以阀杆密封应严密,不得有空气泄漏而破坏真空,并且阀杆及执行机构的强度也应按真空状态计算,阀门采用流关式,并做真空密封实验.4.1.11阀体口径应小于或等于进口管径,同时应大于或等于1/2进口管径, 这样设计才趋于合理.4.1.12调节阀压降应在投标时注明.4.2设备的制造要求.4.2.1阀体型式采用直通式.4.2.2阀门的连接方式为焊接连接.4.2.3阀门阀盖和阀芯的设计应方便维护和检修,更换填料时不需拆下执行器和阀杆.4.2.4阀门接口规格按“进口调节阀技术参数一览表〞中的连接管道的规格要求制造.阀门与管道采用对口焊接时,阀体进出口规格、材料与接管口径应取精品文档得一致,否那么投标方应提供大小头,并焊接后随阀门整体供货.如阀门接口材料与管道材料不相容投标方应提供过渡段,并焊接后随阀门整体供货.4.2.5所有阀后连接为真空系统的阀门,必须按真空系统设计,预防阀门泄漏.4.2.6所有阀门外表应进行加工,保证外型美观.4.2.7在滑动部件之间,两种材料具有不同硬度.4.2.8如阀门需要,供方应提供自润滑填料,该填料氯离子含量不能超过25mg/l,以减少填料对阀杆的腐蚀.4.2.9阀门的阀杆应采用不锈钢材料.4.3仪表和限制要求4.3.1阀门采用气动执行机构应为气动薄膜式.4.3.2调节阀的执行机构输出力应满足不同工况下使用时的压差要求,其刚度应满足系统稳定性的要求,调节阀的执行机构应配置手轮机构和手动/自动切换机构〔即就地/远方切换开关〕,手轮的安装位置应有利于现场人员的操作.人工操作的手轮最大作用力不大于36kgf,并有防误操作装置.4.3.3阀门执行机构直接安装在阀门上,执行机构由卖方配套供货.4.3.4阀门执行机构应带有智能阀门定位器〔含I/P转换器和P/I阀位反应器〕、电磁阀、起点/终点行程开关、过滤减压阀、锁位阀和手轮,就地阀位指示器.4.3.5电磁阀条件：电源：220VAC ；电磁线圈采用H级〔高温〕,投标书应提供电磁阀的功率.4.3.6调节阀执行机构应能接受4〜20mADC标准电信号,其输入阻抗应不大于250.,如不满足那么应配供智能中继器；并提供4〜20mADC阀门位置反应电信号〔负载水平不小于500.〕.4.3.7阀门执行机构应带有接线盒,将阀门行程开关、阀门定位器、阀位反馈器和电磁阀等的接线均引出至接线盒,标注出端子号,并提供相应的端子接线图.4.3.8阀门执行机构的其他技术要求详见4.4节.4.3.9阀门起点/终点限位开关,至少应各提供一副SPDT的无源接点供用户使用.4.3.10调节阀执行机构在失电或失气的状况下,应按技术参数表中的失气情况,保持在所需的位置.4.3.11执行机构故障时,应发出“故障报警〞的无源接点讯号.4.3.12执行机构应具有三断〔断气、断电、断信号〕保护的功能.4.4执行机构技术标准4.4.1连续可调型气动执行机构技术标准4.4.1.1气动执行机构及其附件,在仪用空气压力400kPa至800kPa范围内精品文档应能平安地工作.4.4.1.2要求保位的气动执行机构应具有自锁功能,并带有智能阀门定位器〔含I/P转换器、阀位反应器等〕.4.4.1.3每一气动执行机构应配有智能阀门定位器〔含I/P转换器、阀位反馈器〕、电磁阀、行程开关、可调整的过滤减压阀,以及监视气源和信号的压力表、接线盒、锁位阀和手轮,并且能接受标准的电或气信号.4.4.1.4气动执行机构应配置手轮,以便在动力源消失时就地手动操作.4.4.1.5智能阀门定位器应保证输入信号与输出行程成线性关系或函数关系.4.4.1.6执行机构限制输入和阀位反应输出信号均为4〜20mADC,位置反应变送器应是二线制4〜20mA信号〔24V DC DCS供电〕.执行器和阀门组装调试好后整体出厂.4.4.1.7位置发送器应能将执行机构阀杆的机械位置的输出转换为成正比例的4〜20mADC输出信号.4〜20mADC输出信号对应全开、全关位置,并可现场设置.4.4.1.8气动执行机构的始终端应装设行程开关〔可调〕.这些行程开关在全开、全关位置开关方向至少应各提供一副SPDT无源接点,容量为：220VAC 3A 和 110VDC 0.3A.4.4.1.9阀门自带保护用电磁阀及电磁阀至气动头的配管,其直径大小和所需的最小差压应与其相应的气动执行机构功能要求相一致.电磁阀应装配好,并配好管路及接头〔G1/4接头〕,电磁阀线圈电压应为220VAC、单电控,允许常带电〔高温H级〕.4.4.1.10模拟量输入信号：4〜20mADC/300.〔输入信号/输入阻抗〕.4.4.1.11执行机构的操作力,定位力和操作速度由供方选择,以到达规定的最正确限制特性.4.4.1.12当失去气源时,执行机构应被锁定在原有位置或根据特定情况到达一个平安位置,同时送出失去气源压力报警信号.4.4.1.13调节阀的阀位限制器允许最大1%偏差.4.4.1.14每个阀门的操作机构应有一个位置指示器.作为最低标准,该指示器应是标尺或是机构刻度式,可以指示在完全翻开、关闭及中间位置.4.4.1.15调节阀的所有附件〔包括定位器、I/P转换器、位置变送器、限位开关、过滤减压阀、电磁阀等〕均为进口件.4.4.1.16环境条件•使用的环境温度：一25℃〜+ 55℃•使用环境的相对湿度：5%〜100%•大气压力：86〜106kPa精品文档4.4.1.17气源条件•气源压力为0.4至0.8MPa•含油量：W10PP m•含尘量：W0.1g/m34.4.1.18气动执行机构主要技术指标：•根本误差：W±1.5%额定行程•回差：W±1.5%额定行程•死区：忘±0.8%输入信号量程4.4.1.19气源压力影响：执行机构中的阀门定位器输入端子的气源压力,从公称值变化+10%〜-10%时, 行程变化不大于额定行程的1.5%.4.4.1.20漂移：4h的漂移应不大于额定行程的1.0%.4.4.1.21机械振动影响：执行机构应能承受频率为10〜50 Hz,位移幅值为 0.15mm 和频率为55〜150 Hz,加速度为20m3/s的三个相互垂直方向的正弦扫频试验,行程下限值和量程变化应不大于额定行程的1.5%.4.4.1.22作用方式：正作用式和反作用式.4.4.1.23位置变送器：•输出信号/负载电阻：4〜20mADC/500.•电源：24VDC 〔二线制变送器,DCS供电〕•负载电阻：三500.•根本误差：0.5%全行程4.4.1.24自锁保护装置•动作时间：W1 s•电源电压：220VAC+10% 〔-20%〕•闭锁效果：执行机构自锁后,阀位变化每小时不大于额定行程的5%.4.4.1.25行程开关：•接点开关容量220VAC 3A110VDC 0.3A•始终端可调范围：全程连续可调•机械寿命：107次4.4.1.26执行机构外壳防护等级至少为IP46.4.4.1.27供货范围至少包括：•气动头•智能阀门定位器〔包括电/气转换器和气动定位器、压力表〕•开关和信号装置〔包括行程开关、位置发送器、机械位置指示等〕精品文档•手轮操作机构•自锁保护装置•过滤减压装置•电磁阀和压力开关•接线盒4.5其他要求4.5.1所有材料应遵照ASTM标准的要求.4.5.2阀门的阀杆应采用不锈钢材料.4.5.3焊接要求应遵照ASTM标准.外表硬化处理工艺应按ASME IX要求进行并限制.4.5.4地震：阀门和执行机构的结构设计应考虑地震的影响.4.5.5噪音限制卖方应满足规定的阀门噪音条件,即在距离阀门外壳1.0米处的噪音不超过85dB(A).4.5.6专用工具：卖方应提供阀门拆卸检修的专用工具.4.5.7易损件：卖方提供阀门在2个大修期内推荐的备品备件,详见附件.4.5.8阀门出厂发运前,设备内、外外表清理干净.所有杂物、有害物质应从每个部件内部去除掉.4.5.9外表处理和涂漆遵照相关标准执行.4.5.10每个阀门设一个不锈钢标牌,其上应有制造厂名、规格、型号、位号、KKS 编码等.标签将显著地安放在不被保温所覆盖的位置.阀体上必须按要求注明流体流向.4.5.11质量保证卖方应遵照IS09001质量保证体系贯彻阀门的生产全过程,以保证阀门质量.5.制造工艺要求及重要部件材料5.1调节阀制造工艺应符合美国ANSI B16.34标准.5.2重要部件材质阀芯处理工艺：根据不同的介质及温度要求,采用外表镀/焊硬化合金和/ 或温热处理.阀杆外表处理工艺：外表镀硬化合金和/或高温热处理重要部件材质6.设计制造标准卖方最低限度地应符合以下标准的规定,同时应采用最新版本的相应标准, 具体如下：卖方应提供调节阀的设计、制造、检验及试验所遵照的最新标准.7.试验、检查和效劳7.1在调节阀出厂前,卖方先通知买方,后者派员对出厂检验过程进行监督.7.2如买方提出要求,卖方派员指导现场安装和配合试运行.7.3卖方应具备先进的培训设备对买方人员进行培训,并免费提供详细的培训文件.7.4卖方保证所提供的设备满足电厂平安、可靠运行的要求,并对电动执行机构的设计、制造、供货、试验、装箱、发运、现场调试等全过程全面负责.7.5产品的设计制造和验收试验应遵照有关规定和标准,并满足本协议书的要求.精品文档7.6卖方提供的产品到货后26个月内,假设发生制造质量问题,卖方应无偿修复和零件配置,甚至产品更换工作.到货后26个月后应满足买方对产品的技术咨询和零件的供应〔有偿〕.7.7每一阀门在工厂内,在无水条件下应进行三次全开到全关及全关到全开的装配性能试验；在最大运行压力下应全开全关三次,以保证它们在规定的时间内能够通畅而平稳运行.7.8每一阀门应在工厂内进行阀座密封性能试验,用1.25倍的产品公称压力进行水压试验,试验时间为5分钟,并能满足规定的泄漏等级要求.7.9阀体的水压试验的压力为公称压力的1.5倍.试验时间应足够进行鉴定观察,试验时间应不小于10分钟.7.10卖方将为买方记录提供以下文件a.性能试验结果b.限制性能试验结果c.水压试验结果卖方及时派专业人员到现场指导阀门的安装,调试并提供有关的技术效劳.8.进口调节阀技术参数一览表买方要求进口调节阀技术参数一览表编号01买方要求进口调节阀技术参数一览表编号02编号03编号04编号05精品文档编号06阀门名称凝汽器热井水位限制阀(回水) 数量 2 (二台机) 介质类型除盐水设计压力4.0 MPa(g)设计温度50℃阀门接口条件公称直径外径义壁厚(mm) 材质接口型式阀入口管DN150 159X4.5 20 焊接阀出口管DN150 159X4.5 20 焊接阀门运行条件流量t/h 阀前压力MPa(g) 阀后压力MPa(g) 温度℃工况1 130 2.2 0.1 35工况2 130 3.6 0.1 36工况3工况4最大压差 4.0 0 50阀门限制要求执行机构：气动执行机构,失气关气源压力：0.4〜0.8 MPa(g) 阀门动作压力W0.4 MPa(g)阀门特性要求型式泄漏等级阀门特性噪声是否带手轮直通ANSI V 线性W85dB(A) 是备注：KKS 号 10LCA33AA101, 20LCA33AA101精品文档买方要求调节阀技术参数一览表编号07阀门名称凝汽器热井补水阀数量 2 (二台机)介质类型除盐水设计压力2.5 MPa(g)设计温度50℃阀门接口条件公称直径外径义壁厚(mm) 材质接口型式阀入口管DN150 159X4.5 0Cr18Ni9 法兰阀出口管DN150 159X4.5 0Cr18Ni9 法兰阀门运行条件流量t/h 阀前压力MPa(g) 阀后压力MPa(g) 温度℃工况1 130 1.0 -0.05 常温工况2 130 0.5 -0.05 常温工况3 32 0.5 -0.05 常温工况4 32 0.1 -0.05 常温工况5 26 0.5 -0.05 常温工况6 26 0.1 -0.05 常温最大压差 1.0 -0.1 50阀门限制要求执行机构：气动执行机构,失气关气源压力：0.4〜0.8 MPa(g) 阀门动作压力W0.4 MPa(g)阀门特性要求型式泄漏等级阀门特性噪声是否带手轮直通ANSI W 线性W85dB(A) 是备注：KKS号10LCP21AA101, 20LCP21AA101,阀门需真空密封精品文档9.阀门参数汇总表卖方将下表转换为EXCEL格式填写,严格根据下表格式填写,可增加行,但不得删除行和合并单元格等.见随附EXCEL规格书。

技术规格及要求阀门是一种控制流体流动的设备，用于控制管道中的流体流量、压力和方向。

在设计和选择阀门时，需要考虑一些技术规格和要求，以确保其性能和可靠性。

以下是一些常见的技术规格和要求：1.压力等级：阀门应该能够耐受系统内的压力，因此需要考虑与管道系统的压力等级匹配。

常见的等级包括150LB、300LB、600LB等。

2.温度等级：阀门应该能够耐受系统内的温度，因此需要考虑与管道系统的温度等级匹配。

常见的等级包括-20℃至150℃、-50℃至500℃等。

3.流量系数(Cv)：阀门的流量系数是指阀门在全开状态下的流体流量，通常以GPM（加仑每分钟）或SCFM（标准立方英尺每分钟）表示。

根据所需的流量和压力损失来选择合适的流量系数。

4.材料选择：阀门应该使用适合流体性质和工作条件的材料。

常见的阀门材料包括铸铁、碳钢、不锈钢、铜合金，以及特殊材料如钛合金、镍合金等。

5.密封性能：阀门应该能够有效地密封流体，以防止泄漏。

常见的阀门密封材料包括橡胶、聚四氟乙烯（PTFE）、金属密封等。

6.操作方式：阀门可以通过手动操作、气动操作、电动操作或液动操作进行控制。

选择适当的操作方式取决于应用需求和可用资源。

8.可靠性和寿命：阀门应该具有良好的可靠性和寿命，能够承受长时间和频繁的操作。

因此，需要选择具有高质量和可靠性的阀门品牌和制造商。

9.尺寸和连接方式：阀门的尺寸和连接方式应该与管道系统相匹配，常见的连接方式包括螺纹连接、焊接连接、法兰连接等。

10.安全性要求：阀门应该满足相关的安全要求，如防火要求、防爆要求等。

总之，选择合适的阀门技术规格和要求是确保阀门能够正常运行和安全可靠的关键。

在选择阀门之前，需要充分了解应用需求和系统条件，并参考相关的标准和指南。

同时，与专业的阀门供应商和制造商合作，获得专业的建议和支持，以确保选择到最符合需求的阀门。

第一节阀门技术标准和要求2一、手动蝶阀（双向密封）三偏心结构，使阀门在关闭时阀座密封圈可以进行自调整，确保阀门在各种工况条件下都能够紧密密封。

阀座材料为不锈钢304，耐久性好，在高温循环状态下能够保持紧密密封。

阀门在开关时金属蝶板和阀座间无摩擦，减小了蝶板和阀座间的磨损，延长阀门使用寿命。

蝶板开/关角度大，消除阀门在关闭时可能出现的粘连或堵塞现象。

低开启扭矩可以选择经济的执行机构。

阀门能够承受集中供热管网上可能产生的最大轴向载荷375N/mm2。

阀门全通径，较大的流通直径确保优良的流通曲线。

（一）工作条件蝶阀在正常的工作条件下，以一个大的主阀带一个小的旁通阀，两者均处于全开状态。

在阀门关断时，先关大的主阀，之后再关旁通阀，阀门关断将在一定的流量下进行。

然而在某些情况下，这一阀门组也可能在大流量的情况下关断。

阀门的设计必须保证在阀门本身驱动器或其他本招标文件所述的部件失灵时，不得出现阀门突然关阀的情况。

若发生这种情况，将导致系统压力骤增，从而对系统的其他部分产生破坏。

手动蝶阀的设计必须保证阀门本身或其他部件失灵时，不得出现阀门突然关闭的情况。

（二）性能要求1、压力：2.5MPa2、温度：阀门≤150℃温度比将采用ANSI150级。

3、严密性：阀门在受压状态下应为双向密封，当蝶板一边有水压(2.5MPa)，而另一边没有水压时(压力为零)，泄4、漏量应满足ANSIB16.104V级标准的要求（相当于零泄漏）。

（三）蝶阀的设计蝶阀的设计应符合ASME/ANSIB16.34的要求。

1、阀体：阀体应用铸造或锻造制造2、轴承：轴承应能承受来自阀杆的最大荷载3、阀杆：应设置可靠的轴封，防止阀杆处泄漏，在运行时阀杆密封圈可更换。

4、操作装置：包括电动蝶阀在内的所有蝶阀，应该带有一个指示装置，以显示阀盘或阀杆的位置，并且需要一个保证阀板"全开"或"全关"的限位机构。

5、对用手轮操作，包括驱动装置的手轮的蝶阀，当面对手轮时，顺时针方向转动手轮阀门应为关。

技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA证书。

如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。

2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。

它包括运行条件、技术条件等。

3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。

供方应保证提供符合本技术条件和工业标准的优质产品。

4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。

5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。

第二节技术规格与要求1、技术规格1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。

1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。

1.8本次采购为长协招标，投标厂家分别报单价及总价。

2、特殊技术要求（1）产品需提供合格证及国家相关部门出具的检验报告。

（2）未说明事项必须符合国家相关标准。

（3）如涉及厂家型号仅供参考。

3、总体要求本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定，投标人应保证提供符合本技术规格及要求和有关工业标准的优质产品。

技术规格及要求阀门阀门是一种用于控制流体流动的装置，广泛应用于工业领域和生活中的各种管道系统。

为了保证阀门的可靠性和安全性，制定了一些技术规格和要求。

下面将详细介绍一些常见的技术规格及要求。

1.材料要求：阀门的材料要求必须符合相应的标准，如钢铁、不锈钢、铜、铝等。

对于不同流体介质，还要根据其特性选择适合的材料，以确保阀门的耐腐蚀性和耐磨性。

2.尺寸要求：阀门的尺寸要求必须符合相应的标准或设计要求。

这包括阀门的长度、直径、孔径等尺寸参数。

尺寸的准确性对阀门的工作性能和密封性能有着重要的影响。

3.压力等级：阀门的压力等级是指阀门能够承受的最大工作压力。

根据不同的使用场景和介质要求，可以选择不同的压力等级的阀门。

常见的压力等级有PN16、PN25、PN40等。

4.密封要求：阀门的密封性能对于流体控制的可靠性至关重要。

因此，阀门的密封要求必须符合相应的标准。

阀门的密封方式有很多种，如橡胶密封、金属密封等，根据不同的介质和工作条件选择适合的密封方式。

5.温度范围：阀门的温度范围是指阀门能够承受的最高温度和最低温度。

不同的介质和使用场景对阀门的温度范围要求不同，因此在选择阀门时需要根据实际情况合理确定。

6.流量要求：阀门的流量要求是指阀门在开启和关闭状态下，所能通过的最大流量或最小流量。

根据流体的流量要求选择合适的阀门，可以提高系统的控制精度和效率。

7.操作要求：阀门的操作要求是指阀门的开关操作方式和力矩要求。

开关操作方式可以有手动操作和自动操作两种，力矩要求与阀门的结构和尺寸有关。

8.泄漏要求：阀门的泄漏要求是指阀门在关闭状态下能够承受的最大泄漏量。

对于要求较高的介质，如有毒、腐蚀性介质，阀门的泄漏要求尤为重要。

9.安装要求：阀门的安装要求包括安装位置、设备配套及接口标准等。

正确的安装能够确保阀门的正常运行和延长使用寿命。

综上所述，技术规格及要求阀门是制定阀门标准并保证阀门性能和可靠性的重要环节。

只有满足相应的技术规格和要求，才能够保证阀门在各种工况下的正常工作，从而有效控制流体的流动和实现系统的安全可靠运行。

阀门技术条件符合性、本工程适用性及安装要求一、阀门检测标准及阀门的技术要求1、阀门的通用要求1.1阀门规格及类别，应符合管道设计文件的要求。

1.2阀门的型号应注明依据的国标编号要求。

若是企业标准，应注明型号的相关说明。

1.3阀门工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；阀门关闭状况下的任何一侧应能承受1.1倍阀门工压值，而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

1.4阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

2、阀门材质2.1螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

2.2阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

2.3密封面的材质；①阀门类别不一，密封方式及材质要求不一②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据④蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。

2.4阀轴填料①由于管网中的阀门，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；②阀轴填料亦应在承受频繁启闭时，密封效果的良好性；③鉴于上述要求，阀轴填料力求终身不换或十多年不更换；④填料若需更换，阀门设计应考虑能有水压的状况下更换的措施。

3、变速传动箱3.1箱体材质及内外防腐要求与阀体原则一致；3.2箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡；3.3箱体上的启闭限位装置，其调节螺帽应在箱体内；3.4传动结构设计合理，启闭时只能带动阀轴旋转，不使其上下窜动，传动部件咬合适度，不产生带负荷启闭时分离打滑；3.5变速传动箱体与阀轴密封处不可连接成无泄漏的整体；3.6 箱体内无杂物，齿轮咬合部位应有润滑脂保护；四、阀门的操作机构4.1阀门操作时的启闭方向，一律应顺时针关闭；4.2由于管网中的阀门，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200-600转内；4.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240m-m。
