三菱电梯故障维修和调试资料三菱电梯故障及维修方法一. GPS--2的电梯出现电容不充电.E1板上的充电灯不亮.温度电阻HL1烧毁.请问从哪儿查故障.P1板正常.开关门正常.故障显示E7欠压不启动. 检查发现电容没有炸痕.充电电阻正常.查温度电阻烧毁。

问题原因是：放电模块的问题。

二. SP-VF电梯,刚大修完,更换了旋转编码器及接触器和井道部分电器开关.现出现电梯在运行中突然停止,然后又自动找平层,有时突然停止运行,重新送电一次,电梯运行正常,一天出现几次这样的问题.检查急停及门锁回路未发现异常问题原因是：编码器的问题,把原来的编码器换上后今天一天都没出问题。

三. hope型电梯，出现故障时，停在某一层，平层；轿内照明、风扇都没有；而且外呼无层显、按钮不好用；内选也不好用；查控制柜故障显示为“eb'是向轿厢串行传输错误故障；可断电停个3-5秒再送电，就恢复正常。

问题原因是：换SBC-C的芯片就好了，早期程序问题，升级了以后正常。

四. G（H）VF故障码A1级E11 #10T NO OFF故障E12 #15B NO OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出A2级E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器NO OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障B1级E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常B2级E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常C2级E70 变频器故障报警检出E73 门区运行故障E76 电梯爬行时间异常E77 自救运行检出E级E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障m664=m654强迫减速故障m655厅门轿门开关故障m656=m666运行中50x故障m657=667自救运行故障五. HOPE医用电梯轿厢照明出现问题，照明继电器常吸，造成此原因主要是待梯五分钟自动关闭照明始终带电，为什么会出现这样的问题请指教。

1逆变器105E1板门回路异常108逆变器W相E2板综合故障109逆变器V相E3板综合故障10A逆变器U相E4板综合故障10E过负荷运行 直流分量10F ELD过负荷111E1板综合故障112E1板故障刷新指令11F手动过负荷128散热器温度过高异常 超过上限129散热器温度检测回路断线12D过负荷运行（再生电阻）12E过负荷运行 电流矢量值131DC-CT故障132电流检测零点漂移故障138散热器温度过高异常139散热器温度检测回路断线13D过负荷运行（再生电阻）13E过负荷运行 电流矢量值13F过负荷运行14B温度过高警告2整流器202主回路充电异常204主回路过电压211主回路欠压 检查电容电压应为DC630V 231主回路充电中233主回路充电异常检查235主回路低电压3散热器32C散热器温度过高异常32D散热器温度检测回路断线331整流侧W相E2板综合故障332整流侧V相E2板综合故障333整流侧W相E2板综合故障336E1板锁相环故障33C散热器温度过高异常33D散热器温度检测回路断线34C散热器温度过高警告4电源411E1板三相电源异常41312V电源异常417125v电源异常441RAM备份开始5继电器511#5 OFF异常512#5强制OFF异常513#LB OFF异常514#LB强制OFF异常515#BK1 ON异常516#BK1 OFF异常517#BK1强制OFF异常518#BK2 ON异常519#BK2 OFF异常51A#BK2强制OFF异常51B#5 ON异常51C#LB ON异常531#5 ON故障532#5 OFF故障533#5强制OFF故障534#LB ON故障535#LB OFF故障536#LB强制OFF故障537#BK1 ON故障538#BK1 OFF故障539#BK1强制OFF故障53A#BK2 ON故障53B#BK2 OFF故障53C#BK2强制OFF故障53D#RL ON故障53E#RL OFF故障541#5 ON故障542#LB ON故障543#BK1 ON故障544#BK2 ON故障545#RL ON故障 RL指再平层546#RL OFF故障6继电器61160或60A故障612#BK3 ON异常613#BK3 OFF异常614#BK3强制OFF异常631HDRN ON故障632HDRN OFF故障633控制柜SSU ON故障634控制柜SSD ON故障635轿顶(前)SSU ON故障636轿顶(前)SSD ON故障637轿顶(后)SSD ON故障638轿顶(后)SSD ON故障63A#BK3 ON故障63B#BK3 OFF故障63C#BK3强制OFF故障7安全回711驱动软件异常712管理软件异常713EST动作2次714ELD动作时#89动作两次71F29安全回路731#89回路断开732DR侧不能重启动733E-STOP 1次734E-STOP 2次735管理不能再启动741冲顶故障742蹲底故障743E-STOP 1次74D安全回路复位指令74E管理S/W74F群管理S/W8门802俄罗斯向厅门门锁故障803俄罗斯向安全窗故障811运行中开门812开门运行(SLC)82341DG OFF故障824前门CLT OFF故障825后门CLT OFF故障826前门SDE OFF故障827后门SDE OFF故障82E门锁短接故障83141DG ON异常832前门OLT OFF故障833后门OLT OFF故障834俄罗斯向厅门故障835俄罗斯向安全窗故障83E门锁短接故障83F#D41 ON故障841层站DS开门检出(EN81) 842前门CLT ON故障843前门CLT OFF故障844后门CLT ON故障845后门CLT OFF故障846前门FG ON故障847前门FG OFF故障848后门FG ON故障849后门FG OFF故障84A前门OLT ON故障84B前门OLT OFF故障84C后门OLT ON故障84D后门OLT OFF故障84E门锁短接故障84F#D41 OFF故障85141DG ON故障85241DG OFF故障9井道90B UCMP动作914前门RLU OFF故障915前门RLD OFF故障916后门RLU OFF故障917后门RLD OFF故障91A ETS WDT故障91D UL/DL都动作91E下行DL开关动作91F上行UL开关动作931前门DZU ON故障932前门DZD ON故障933前门RLU ON故障934前门RLD ON故障935后门DZU ON故障936后门DZD ON故障937后门RLU ON故障938后门RLD ON故障939UHS/DHS ON故障93A终端开关故障93B DZ检测电路ON/OFF故障93C前门/后门平层、再平层信号时序异常93D前门平层信号、后门平层信号逻辑异常93E UL/DL/USR/DSR信号逻辑异常93F UL和DL,或USR和DSR开关同时动作941USR/DSR ON/OFF故障942终端开关逻辑异常949前门平层、再平层信号时序异常94A后门平层、再平层信号时序异常94B DZ检测电路ON/OFF故障94C层数计数异常94D前门平层信号逻辑异常94E后门平层信号逻辑异常95B#UMD ON故障A曳引系A01B1板断线故障A02B1板电源故障A18#BK1强迫OFFA19#BK3强迫OFFA1A#BK2强迫OFFA1B UVW断线检测A1C 编码器断线故障p1板已坏，看编码器下的电感，换编码器及线A1E手动运行编码器计数异常A1F自动运行编码器计数异常A21电机温度异常A22制动器异常A31电机温度异常A32制动器异常A39BK板未接或断线故障A3A BK板电源故障A3B磁极学习方式异常A3C UVW断相检测A3D磁极未学习A3E PM Z相异常A3F F相异常制动器线圈1过流 检查B1板和分别量两个抱闸电压A42制动器1断线A43制动器线圈1断线A44制动器线圈1局部短路A45制动器DCCT1异常A46制动器线圈1完全短路A47新磁极学习方式磁极学习失败A51制动器线圈2过流A52制动器DCCT2 断线A53制动器线圈2断线A54制动器线圈2局部短路A55制动器线圈2异常A56制动器线圈2完全短路A57制动器线圈3过流A58制动器DCCT3断线A59制动器线圈3断线A5A制动器线圈局部短路A5B制动器线圈DCCT3异常A5C制动器线圈完全短路B速度B01过低速B02过高速B03逆行B04曳引机堵转B05曵引机和限速器 编码器计数偏差B07再平层异常B08钢丝绳打滑B0D DR侧EST异常 SLC急停B0E DR侧过高速B0F DR侧 曳引机堵转B11过低速B12速度与图形与反馈偏差故障B13超过减速时限B14平层过头B16速度图形异常B18手动过高速B1F DR侧TSD故障B21超过再平层时限B23超过减速时限(就近层停靠)B31速度与反馈偏差异常 16次B32无驱动指令时反馈速度检出B33选层器故障B34TSD运行B35曳引机堵转B36速度图形异常 16次B37再平层异常B38层高学习失败B42选层器偏差警告B43选层器偏差故障B44磁极未学习B46TLP行走检出C秤C21运行中秤异常C23秤装置断线C31运行中秤异常C32停止中秤异常C33秤装置断线C34秤设定异常D驱动DRD01DR侧EST故障D02DR侧 过高速D03DR侧曵引机堵转 SLC失速D11DR侧开门运行D12DR侧 TSD异常D13DR 侧#5断开D14DR 侧#89断开D15 DR 侧逆变器过流D16 DR 侧逆变器过流D1B CC_WDT5次D1C CC_WDT4次D21 DR侧曳引机温度过高D31DR WDT故障D34 DR侧曳引机温度过高D3D CC_WDT3次D41DR WDT屏蔽定时器动作D43DR D5指令D44DR D89指令D4A CC_WDT屏蔽定时器动作D4E CC_WDT2次D4F CC_WDT1次E系统设E32DR侧 驱动RAM故障E33驱动DR侧系统设定故障E35加速代码设定异常E36曳引机设定故障E37速度设定故障E39控制CC侧RAM故障E41P1板验证失败E42GC板验证失败E43HS板验证失败(至少有一个) E44CS板验证失败(至少有一个) E45BC板验证失败(至少有一个) E46IC板验证失败(至少有一个) F通信F31P1CL故障F34SC故障F35前门CS故障F36前门DC故障F37后门CS故障F38后门DS故障F39秤故障F3A前门BC1故障F3B后门BC1故障F41P1ACL故障F44SC故障F45前门CS故障F46前门DC故障F47后门CS故障F48后门DS故障F51HS故障F52前门IC故障F53后门IC故障F54前门BC1故障F55前门BC2故障F56前门BC3故障F57前门BC4故障F58后门BC1故障F59后门BC2故障F5A后门BC3故障F5B后门BC4故障F5C HIP板未接。

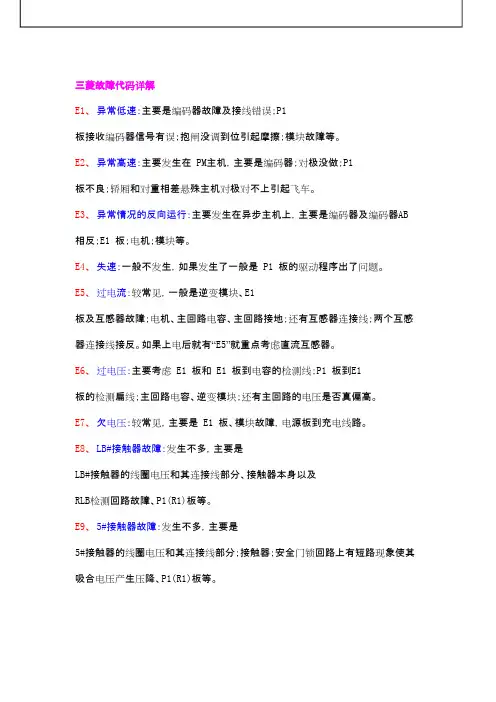

三菱故障代码详解E1、异常低速：主要是编码器故障及接线错误；P1板接收编码器信号有误；抱闸没调到位引起摩擦；模块故障等。

E2、异常高速：主要发生在 PM主机，主要是编码器；对极没做；P1板不良；轿厢和对重相差悬殊主机对极对不上引起飞车。

E3、异常情况的反向运行：主要发生在异步主机上，主要是编码器及编码器AB 相反；E1 板；电机；模块等。

E4、失速：一般不发生，如果发生了一般是 P1 板的驱动程序出了问题。

E5、过电流：较常见，一般是逆变模块、E1板及互感器故障；电机、主回路电容、主回路接地；还有互感器连接线；两个互感器连接线接反。

如果上电后就有“E5”就重点考虑直流互感器。

E6、过电压：主要考虑 E1 板和 E1 板到电容的检测线；P1 板到E1板的检测扁线；主回路电容、逆变模块；还有主回路的电压是否真偏高。

E7、欠电压：较常见，主要是 E1 板、模块故障，电源板到充电线路。

E8、LB#接触器故障：发生不多，主要是LB#接触器的线圈电压和其连接线部分、接触器本身以及RLB检测回路故障、P1(R1)板等。

E9、5#接触器故障：发生不多，主要是5#接触器的线圈电压和其连接线部分；接触器；安全门锁回路上有短路现象使其吸合电压产生压降、P1（R1）板等。

EA、制动器线圈故障：主要是抱闸触点没调到位；P1（R1）板及连接线、LB接触器、抱闸间隙等。

EB、向轿厢串行传输故障：如果是单开门和没有副操纵箱的情况下，主要考虑P1板、门机板、操纵箱基板及彼此间连线，扁电缆的干扰，看一下C10,C20,C00的电压有没有到轿顶，操纵箱里面或轿顶站的 DC12V开关电源，如果光有100V输入没有12V输出,那肯定是那个电源坏了，再不行就看门机板和轿箱里那块板了。

如果有后门还需要考虑后门部分。

EC、向层站串行传输故障：主要考虑 P1 板到层站的线路；层站的 DC12电源{控制柜输送的 H10和 H20(AC220V)到层站的电源板变压产生的}。

电梯维保须知：三菱电梯维修调试资料（完整版）三菱各型号电梯维修调试资料仅供技术交流，请勿用于商业用途三菱电梯 NEXWAY--S学习；慢速1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0.25秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1，2。

学习；运行进行磁极学习 NLU。

1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0，无故障没有下述代码1—F的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井L8 OFF故障。

9，井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

图2KCD—91X P1板概图印板型号发光管功能状态电容板DCV 当回路电解电容正常放电时点亮。

M1板PWD 当应急电池供电时点亮。

P1板41DDZ60CWDTMWDTSWDTMNT 当厅轿门连锁开关接同时点亮。

当轿厢运行到平层区域时点亮。

当轿厢运行于自动方式时点亮。

当CC—CPU正常工作时点亮。

当MCP处理器工作正常时点亮。

当SLC电路工作正常时点亮。

当R / M / FWR波动开关处于中间或向下位置时点亮。

称装置调整:1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。
