三菱MAXIEZ电梯最全的故障代码表

三菱电梯故障代码7seg31.逆变器2.整流器4.电源5.继电器6.继电器7.安全回路8.门9.井道a.曳引系统b.速度c.称d.dre.系统设定f.通信7seg20.est1.sfs2.nfs3.nrs4.alt逆变器1101（硬件过流）105（e1板门回路异常）10d（过负荷运行）10f（meld过负荷）111（inv保护回路动作）112（ipc清除命令）118（散热器温度异常）11d（过负荷走行）11f（手动过负荷）128（散热器温度异常）12d（过负荷运行）12e（过负荷运行）131（dc-ct故障）132（电流检测零点飘移故障）138（散热器温度异常）13d（过负荷运转(再造电阻)）13e（过负荷运转）202（cnv充电异常）204（cnv过电压）211（cnv电压过低）231（充电完了）233（电池完了异常检查）235（cnv低电压）411（e1板电源异常）413（12v电源异常）441（ram备份开始）511（#5off异常）512（#5强制性off异常）513（#lboff异常）514（#lb强制性off异常）515（#bk1on异常）516（#bk1off异常）517（#bk1强制性off异常）518（#bk2on异常）519（#bk2off异常）51a（#bk2强制性off异常）51b（#5on异常）51c （#lbon异常）531（#5on故障）532（#5off故障）533（#5强制性off故障）534（#lbon故障）535（#lboff故障）536（#lb强制性off故障）537（#bk1on故障）538（#bk1off故障）539（#bk1强制性off故障）53a（#bk2on故障）53b（#bk2off故障）53c（#bk2强制性off故障）53d（#rlon故障）53e（#rloff故障）541（#5on故障）542（#lbon故障）543（#bk1on故障）545（#rlon故障）546（#rloff故障）611（60或60a故障）631（hdrnon故障）632（hdrnoff故障）633（控制柜ssuon故障）634（控制柜ssdon故障）635（轿顶（前）ssuon故障）636（轿顶（前）ssdon故障）637（轿顶（后）ssuon故障）638（轿顶（后）ssdon故障）708（维保自动低速操作方式）711（驱动软件异常）712（管理软件异常）713（est动作2次）718（抱闸力矩调整区间暂停）719（维保sfs测试）71f（#29安全电路）731（#89电路断裂）732（dr两端无法重启动）733（e-stop一次）734（e-stop两次）735（管理无法再再生制动）736（启程异常）739（修理运转nrs）743（e-stop一次）74d（安全电路登位指令）74e（管理s/w）74f（群管理s/w）811（运行中开门）812（开门运行(slc)）823（41dgoff故障）824（前门cltoff故障）825（后门cltoff故障）826（前门sdeoff故障）827（后门sdeoff故障）831（41dgon异常）832（前门oltoff故障）833（后门oltoff故障）841（前门ds进门验出(en81)）842（前门clton故障）843（前门cltoff故障）844（后门clton故障）845（后门cltoff故障）846（前门fgon故障）847（前门fgoff故障）848（后门fgon故障）849（后门fgoff故障）84a（前门olton故障）84b（前门oltoff 故障）84c（后门olton故障）84d（后门oltoff故障）913（tsd开关故障）914（前门rluoff故障）915（前门rldoff故障）916（后门rluoff故障）917（后门rldoff故障）91d（ul/dl都动作）91e（下行dl开关动作）91f （上行ul开关动作）931（前门dzuon故障）932（前门dzdon故障）933（前门rluon故障）934（前门rldon故障）935（后门dzuon故障）936（后门dzdon故障）937（后门rluon故障）938（后门rldon故障）93b（dz检测电路on/off故障）93c（前门平层控制器异常）93d（后门平层控制器异常）93e（usr/dsr都动作）93f（ul/dl都动作）94c （层楼计数异常）a18（#bk1强迫off）a1a（#bk2强迫off）a21（电机温度异常）a22（制动器异常）a31（电机温度异常）a32（制动器异常）a3d（磁极未学习）a3e（pmz相异常）b01（过低速）b02（过高速）b03（顺行）b04（钢丝绳爆胎）b05（编码器偏差）b07（再平层异常）b08（曳引机万萨县）b0d（slc急停）b0e（slc过高速）b0f（slc减速）b11（过低速）。

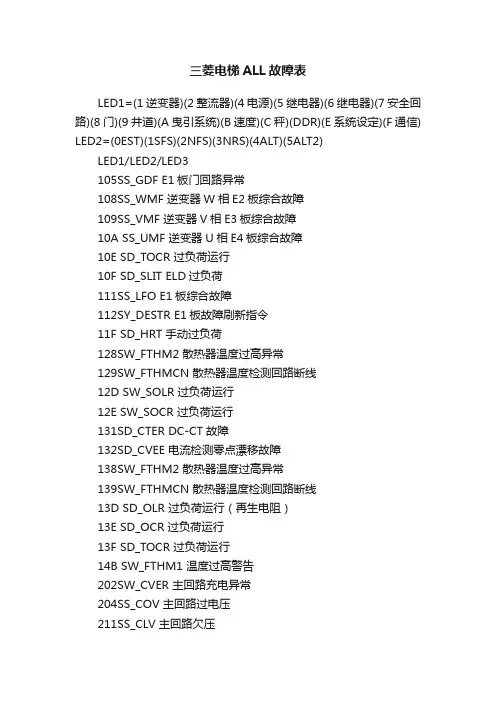

三菱电梯ALL故障表LED1=(1逆变器)(2整流器)(4电源)(5继电器)(6继电器)(7安全回路)(8门)(9井道)(A曳引系统)(B速度)(C秤)(DDR)(E系统设定)(F通信) LED2=(0EST)(1SFS)(2NFS)(3NRS)(4ALT)(5ALT2)LED1/LED2/LED3105SS_GDF E1板门回路异常108SS_WMF 逆变器W相E2板综合故障109SS_VMF 逆变器V相E3板综合故障10A SS_UMF 逆变器U相E4板综合故障10E SD_TOCR 过负荷运行10F SD_SLIT ELD过负荷111SS_LFO E1板综合故障112SY_DESTR E1板故障刷新指令11F SD_HRT 手动过负荷128SW_FTHM2 散热器温度过高异常129SW_FTHMCN 散热器温度检测回路断线12D SW_SOLR 过负荷运行12E SW_SOCR 过负荷运行131SD_CTER DC-CT故障132SD_CVEE 电流检测零点漂移故障138SW_FTHM2 散热器温度过高异常139SW_FTHMCN 散热器温度检测回路断线13D SD_OLR 过负荷运行（再生电阻）13E SD_OCR 过负荷运行13F SD_TOCR 过负荷运行14B SW_FTHM1 温度过高警告202SW_CVER 主回路充电异常204SS_COV 主回路过电压211SS_CLV 主回路欠压231SW_CHGLT 主回路充电中233SW_CVCK 主回路充电异常检查235SW_DCLV 主回路低电压32C SW_CTHM2 散热器温度过高异常32D SW_CTHMCN 散热器温度检测回路断线331SS_WSF 整流侧W相E2板综合故障332SS_VSF 整流侧V相E2板综合故障333SS_USF 整流侧W相E2板综合故障336SF_PLLH E1板锁相环故障33C SW_CTHM2 散热器温度过高异常33D SW_CTHMCN 散热器温度检测回路断线34C SW_CTHM1 散热器温度过高警告411SS_PWF E1板三相电源异常413SS_P12VF 12V电源异常41848V 电源异常419主电源开关断开431切断ELD电源失败441ST_RAMBAK RAM备份开始443驱动侧电源故障511SW_CF5B #5 OFF异常512SW_CF5N #5强制OFF异常513SW_CFLBB #LB OFF异常514SW_CFLBN #LB强制OFF异常515SW_CFBK1A #BK1 ON异常516SW_CFBK1B #BK1 OFF异常517SW_CFBK1N #BK1强制OFF异常518SW_CFBK2A #BK2 ON异常519SW_CFBK2B #BK2 OFF异常51A SW_CFBK2N #BK2强制OFF异常51B SW_CF5A #5 ON异常51C SW_CFLBA #LB ON异常531SW_DF5A #5 ON故障532SW_DF5B #5 OFF故障533SW_DF5N #5强制OFF故障534SW_DFLBA #LB ON故障535SW_DFLBB #LB OFF故障536SW_CFBK1B #LB强制OFF故障537SW_CFBK1N #BK1 ON故障538SW_CFBK2A #BK1 OFF故障539SW_CFBK2B #BK1强制OFF故障53A SW_CFBK2N #BK2 ON故障53B SW_CF5A #BK2 OFF故障53C SW_CFLBA #BK2强制OFF故障53D SW_DFRLA #RL ON故障53E SW_DFRLB #RL OFF故障541SW_CF5A #5 ON故障542SW_CFLBA #LB ON故障543SW_CFBK1A #BK1 ON故障544SW_CFBK2A #BK2 ON故障545SW_CFRLA #RL ON故障546SW_CFRLB #RL OFF故障54D#ED ON 故障611SW_60E 60或60A故障612SW_CFBK3A #BK3 ON异常613SW_CFBK3B #BK3 OFF异常614SW_CFBK3N #BK3强制OFF异常631SW_HDRNA HDRN ON故障632SW_HDRNB HDRN OFF故障633SW_SSUA 控制柜SSU ON故障634SW_SSDA 控制柜SSD ON故障635SW_FSSUC1A 轿顶(前)SSU ON故障636SW_FSSDC1A轿顶(前)SSD ON故障637SW_RSSUC1A 轿顶(后)SSD ON故障638SW_RSSDC1A 轿顶(后)SSD ON故障63A SW_DFBK3A #BK3 ON故障63B SW_DFBK3B #BK3 OFF故障63C SW_DFBK3N #BK3强制OFF故障711SD_32GQ 驱动软件异常712SC_S29 管理软件异常713SW_EST EST动作2次714ELD_D89N ELD动作时#89动作两次719SFS 急停测试71D控制屏门锁断开71F SN_29 29安全回路731SW_D89 #89回路断开732SD_DNRS DR侧不能重启动733SW_EST1 E-STOP 1次734SW_EST2 E-STOP 2次735SC_NRSLRQ 管理不能再启动738极限开关或安全钳动作73D#RSW 动作741SW_29UL 冲顶故障742SW_29DL 蹲底故障743SW_EST1 E-STOP 1次746安全钳动作747极限开关动作748极限开关或安全钳动作74B电梯处于安装模式74D SY_SFRST 安全回路复位指令74E SC_MSALT 管理S/W74F SC_GCALT 群管理S/W761前门门机串行传送异常762前门门机IPM故障763前门门机12V过电压764前门门机主回路欠电压765前门门机DSP的WDT异常766前门门机5V电压异常767前门门机初始化壮态768前门门机的开/关操作逻辑异常769前门门机Z相一次故障76A前门门机最大转速检测76B前门门机过热异常76C前门门机过载异常（长时间电流检测）76D前门门机过速度异常76E前门机械防夹手传感器被遮挡771前门门机轿门开关GS异常772前门门机位置检测异常773前门门机Z相连续故障774前门门机位置的计数区域检查775前门门机位置检查异常OLT检测776前门门机编码器异常777前门门机DLD动作时的显示778前门光幕被遮挡779前门智能光幕自检故障77A前门智能光幕粘连故障77B前门智能光幕断开故障77C前门手动开门事件检出802SW_HALLDOOR_NG 俄罗斯向厅门门锁故障803SW_SAFEWINDOW_NG 俄罗斯向安全窗故障811SW_DOPN 运行中开门812SS_DKC 开门运行(SLC)823SW_41DGB 41DG OFF故障824SW_FCLT12B 前门CLT OFF故障825SW_RCLT12B 后门CLT OFF故障826SW_FSDE12B 前门SDE OFF故障827SW_RSDE12B 后门SDE OFF故障82E SW_E41S 门锁短接故障831SW_41DGA 41DG ON异常832SW_FOLT12B 前门OLT OFF故障833SW_ROLT12B 后门OLT OFF故障834SW_HALLDOOR_NG 俄罗斯向厅门故障835SW_SAFEWINDOW_NG 俄罗斯向安全窗故障836门锁旁路信号异常838CC检出前门CLT ON故障839CC检出后门CLT ON故障83A门机检出前门CLT ON故障83B门机检出后门CLT ON故障83E SW_E41S 门锁短接故障83F SW_CFD41A #D41 ON故障841SW_DSONP 层站DS开门检出(EN81) 842SW_DFCLT12A 前门CLT ON故障843SW_DFCLT12B 前门CLT OFF故障844SW_DRCLT12A 后门CLT ON故障845SW_DRCLT12B 后门CLT OFF故障846SW_DFFG12A 前门FG ON故障847SW_DFFG12B 前门FG OFF故障848SW_DRFG12A 后门FG ON故障849SW_DRFG12B 后门FG OFF故障84A SW_DFOLT12A 前门OLT ON故障84B SW_DFOLT12B 前门OLT OFF故障84C SW_DROLT12A 后门OLT ON故障84D SW_DROLT12B 后门OLT OFF故障84E SW_FRE41S12 门锁短接故障84F SW_CFD41B #D41 OFF故障851SW_D41DGA 41DG ON故障852SW_D41DGB 41DG OFF故障856门锁旁路信号异常85C前门GS短接故障85D后门GS短接故障85E DS短接故障85F41DG短接故障861后门门机串行传送异常862后门门机IPM故障863后门门机12V过电压864后门门机主回路欠电压865后门门机DSP的WDT异常866后门门机5V电压异常867后门门机初始化壮态868后门门机的开/关操作逻辑异常869后门门机Z相一次故障86A前门门机最大转速检测86B后门门机过热异常86C后门门机过载异常（长时间电流检测）86D后门门机过速度异常86E后门机械防夹手传感器被遮挡871后门门机轿门开关GS异常872后门门机位置检测异常873后门门机Z相连续故障874后门门机位置的计数区域检查875后门门机位置检查异常OLT检测876后门门机编码器异常877后门门机DLD动作时的显示878后门光幕被遮挡879后门智能光幕自检故障87A后门智能光幕粘连故障87B后门智能光幕断开故障87C后门手动开门事件检出90B SW_UMD_DETECT UCMP动作911上轿顶运行1次914SW_FRLUB 前门RLU OFF故障915SW_FRLDB 前门RLD OFF故障916SW_RRLUB 后门RLU OFF故障917SW_RRLDB 后门RLD OFF故障91A SS_ETSWDT ETS WDT故障91D SW_UDLB UL/DL都动作91E SW_DLC 下行DL开关动作91F SW_ULC 上行UL开关动作931SW_FDZUA 前门DZU ON故障932SW_FDZDA 前门DZD ON故障933SW_FRLUA 前门RLU ON故障934SW_FRLDA 前门RLD ON故障935SW_RDZUA 后门DZU ON故障936SW_RDZDA 后门DZD ON故障937SW_RRLUA 后门RLU ON故障938SW_RRLDA 后门RLD ON故障939SW_UDHSA UHS/DHS ON故障93A SW_TSWER 终端开关故障93B SW_DZCCAB DZ检测电路ON/OFF故障93C SW_FRDZRL 前门/后门平层、再平层信号时序异常93D SW_FRDZX 前门平层信号、后门平层信号逻辑异常93E SW_UDLUDSRX UL/DL/USR/DSR信号逻辑异常93F SW_UDLUDSRB UL和DL,或USR和DSR开关同时动作941SW_TS3DE USR/DSR ON/OFF故障942SW_TS3E 终端开关逻辑异常948上轿顶模式949SW_FDZRLX 前门平层、再平层信号时序异常94A SW_RDZRLX 后门平层、再平层信号时序异常94B SW_DZCCAB DZ 检测电路ON/OFF故障94C SW_FMCTE 层数计数异常94D SW_FRDZX1 前门平层信号逻辑异常94E SW_FRDZX2 后门平层信号逻辑异常95B SW_UMDA #UMD ON故障95E UDSD/UDSR信号不一致A01SD_BKEH B1板断线故障A02SS_SWCH B1板电源故障A18SW_CFBK1N #BK1强迫OFFA19SW_CFBK3N #BK3强迫OFFA1A SW_CFBK2N #BK2强迫OFFA1B SW_UVWOFF UVW断线检测A1E SW_ENCCNF_HAND 手动运行编码器计数异常A1F SW_ENCCNF_AUTO 自动运行编码器计数异常A21SW_MTHM 电机温度异常A22SW_BKERNF 制动器异常A31SW_MTHM 电机温度异常A31SW_BKERNR 制动器异常A39SS_SWCH W2板未接A3A SS_BKE W2板异常A3B SW_JZER JZER故障A3C SW_UVWOFF UVW断相检测A3D SD_THNG 磁极未学习A3E SD_AZER PM Z相异常A3F SD_AEER F相异常B01SW_TGBL 过低速B02SW_TGBH 过高速B03SW_TGBR 逆行B04SW_AST 曳引机堵转B05SW_TGBX 编码器偏差B07SW_TGRL 再平层异常B08SW_ASTW 钢丝绳打滑B0D SS_DEST SLC急停B0E SS_TGBH SLC过高速B0F SS_AST SLC失速B11SW_TGBL 过低速B12SD_PVJP 速度与图形偏差故障B13SW_DECT 减速时限B14SW_LOVR 行程过头B18SW_LOS 手动过高速B21SW_RLT 再平层时限B23SW_DECTN 减速时限(缓停止) B31SD_OVJP 速度与图形比较16次B32ST_LSA 运行检测B33SW_SELD 选层器故障B34SW_TSAK TSD运行B35SW_AST 曳引机堵转B37SW_TGRL 再平层异常B38SW_FMSER FMS失败B42ST_SLZQ 选层器偏差警告B43ST_SELZ 选层器偏差故障B44ST_THNG 磁极未学习B46ST_TLPRN TLP行走检出C21SW_WGE2 运行中秤异常C23SW_WGCN 秤装置断线C31SW_WGE2 运行中秤异常C32SW_WGE1 停止中秤异常C33SW_WGCN 秤装置断线C34SW_WGWE 秤设定异常D01SS_DEST SLC急停D02SS_TGBH SLC过高速D03SS_AST SLC失速D11SS_DKC SLC开门运行D12SS_TSDNG SLC TSD异常D13SS_MCP_D5 DR D5指令D14SS_MCP_D89 DR D89指令D1B SS_CCWC5 CC_WDT5次D1C SS_CCWC4 CC_WDT4次D31SD_MCPWDE DR WDT故障D3D SS_CCWC3 CC_WDT3次D41SS_MCPT10S DR WDT屏蔽定时器动作D43SS_MCP_D5 DR D5指令D44SS_MCP_D89 DR D89指令D4A SS_CCT10S CC_WDT屏蔽定时器动作D4E SS_CCWC2 CC_WDT2次D4F SS_CCWC1 CC_WDT1次E31UCMP装置功能失效E32SD_RAMER 驱动RAM故障E33SD_DTER 驱动系统设定故障E35SW_ASYSER ACC代码设定故障E36SW_TSYER 曳引机设定故障E37SW_SSYER 速度设定故障E39SW_RAMER 控制RAM故障E3A CC软件与电气硬件不兼容E3D UCMP装置检出故障E41SW_EP1 P1B验证失败E42SW_EGC GCB验证失败E43SW_EHS HS验证失败(至少有一个) E44SW_ECS CS验证失败(至少有一个)E45SW_EBC BC验证失败(至少有一个) E46SW_EIC IC验证失败(至少有一个) F31SW_STER_P1ACL P1CL故障F34SW_STER_ASC1 SC故障F35SW_STER_FCS1 前门CS故障F36SW_STER_FDC1 前门DC故障F37SW_STER_RCS1 后门CS故障F38SW_STER_RDC1 后门DS故障F39SW_STER_WGD 秤故障F3A SW_STER_FBC1 前门BC1故障F3B SW_STER_RBC1 后门BC1故障F3D UCMP装置通讯故障F41SW_P1ACL_HNG P1ACL故障F44SW_ASC1_HNG SC故障F45SW_FCS1_HNG 前门CS故障F46SW_FDC1_HNG 前门DC故障F47SW_RCS1_HNG 后门CS故障F48SW_RDC1_HNG 后门DS故障F51SW_HSALL_DOWN_HNG HS故障F52SW_FIC1_HNG 前门IC故障F53SW_RIC1_HNG 后门IC故障F54SW_FBC1_HNG 前门BC1故障F55SW_FBC2_HNG 前门BC2故障F56SW_FBC3_HNG 前门BC3故障F57SW_FBC4_HNG 前门BC4故障F58SW_RBC1_HNG 后门BC1故障F59SW_RBC2_HNG 后门BC2故障F5A SW_RBC3_HNG 后门BC3故障F5B SW_RBC4_HNG 后门BC4故障F5C SW_HIP_NG HIP板未接F5D UCMP装置通讯故障。

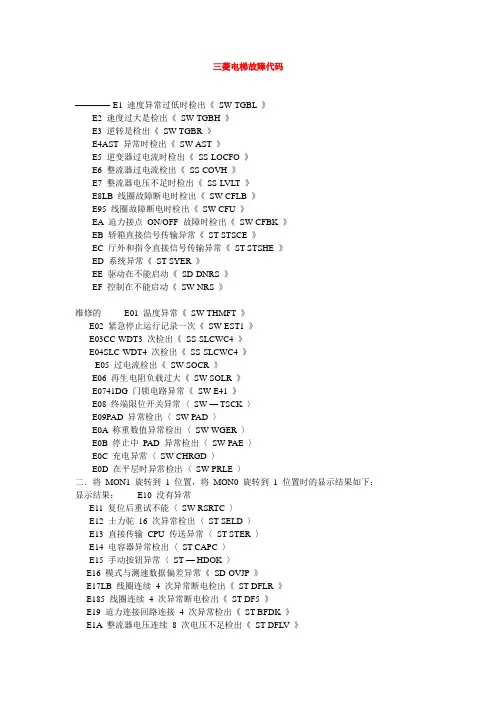

三菱电梯故障代码————-E1 速度异常过低时检出《SW-TGBL 》------E2 速度过大是检出《SW-TGBH 》------E3 逆转是检出《SW-TGBR 》------E4AST 异常时检出《SW-AST 》------E5 逆变器过电流时检出《SS-LOCFO 》------E6 整流器过电流检出《SS-COVH 》------E7 整流器电压不足时检出《SS-LVLT 》------E8LB 线圈故障断电时检出《SW-CFLB 》------E95 线圈故障断电时检出《SW-CFU 》------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》------EB 轿箱直接信号传输异常《ST-STSCE 》------EC 厅外和指令直接信号传输异常《ST-STSHE 》------ED 系统异常《ST-SYER 》------EE 驱动在不能启动《SD-DNRS 》------EF 控制在不能启动《SW-NRS 》维修的 -----E01 温度异常《SW-THMFT 》-----E02 紧急停止运行记录一次《SW-EST1 》-----E03CC-WDT3 次检出《SS-SLCWC4 》-----E04SLC-WDT4 次检出《SS-SLCWC4 》-------E05 过电流检出《SW-SOCR 》------E06 再生电阻负载过大《SW-SOLR 》------E0741DG 门锁电路异常《SW-E41 》------E08 终端限位开关异常〈SW — TSCK 〉------E09PAD 异常检出〈SW-PAD 〉------E0A 称重数值异常检出〈SW-WGER 〉------E0B 停止中PAD 异常检出〈SW-PAE 〉------E0C 充电异常〈SW-CHRGD 〉------E0D 在平层时异常检出〈SW-PRLE 〉二．将MON1 旋转到 1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-----E10 没有异常-----E11 复位后重试不能〈SW-RSRTC 〉-----E12 士力驼16 次异常检出〈ST-SELD 〉-----E13 直接传输CPU 传送异常〈ST-STER 〉-----E14 电容器异常检出〈ST-CAPC 〉-----E15 手动按钮异常〈ST — HDOK 〉----E16 模式与测速数据偏差异常《SD-OVJP 》----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》----E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》----E1BRL 异常时检出《ST-CFRL 》----E1CTSD 动作时异常检出《SW-TSLDE 》-----E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：----E20 没有异常----E2189 回路异常检出《SW-E89 》----E22 紧急停止运行记录2 次《SW-EST2 》----E23 系统异常《ST-SYER 》----E24 回复后在尝试检出《ST-RSRQH 》----E25 集极驱动板异常《SS-GDFH 》----E26 DC-CT 异常《SD-CTER 》----E27 油压迫力压力过低时检出《SW-OPFER 》----E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》----E2A 与最终速度偏差异常《ST-UMCH 》----E2B 异常紧急停车后不能在启动《SW — ETST 》----E2C 迫力异常动作2 次《SW-REBK2 》----E2D 整理器充电异常《SW-VCHGT 》----E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果：----E30 没有异常----E31 MELD 负荷过大《SD-SLTT 》————-E1 速度异常过低时检出《SW-TGBL 》------E2 速度过大是检出《SW-TGBH 》------E3 逆转是检出《SW-TGBR 》------E4AST 异常时检出《SW-AST 》------E5 逆变器过电流时检出《SS-LOCFO 》------E6 整流器过电流检出《SS-COVH 》------E7 整流器电压不足时检出《SS-LVLT 》------E8LB 线圈故障断电时检出《SW-CFLB 》------E95 线圈故障断电时检出《SW-CFU 》------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》------EB 轿箱直接信号传输异常《ST-STSCE 》------EC 厅外和指令直接信号传输异常《ST-STSHE 》------ED 系统异常《ST-SYER 》------EE 驱动在不能启动《SD-DNRS 》------EF 控制在不能启动《SW-NRS 》维修的 -----E01 温度异常《SW-THMFT 》-----E02 紧急停止运行记录一次《SW-EST1 》-----E03CC-WDT3 次检出《SS-SLCWC4 》-----E04SLC-WDT4 次检出《SS-SLCWC4 》-------E05 过电流检出《SW-SOCR 》------E06 再生电阻负载过大《SW-SOLR 》------E0741DG 门锁电路异常《SW-E41 》------E08 终端限位开关异常〈SW — TSCK 〉------E09PAD 异常检出〈SW-PAD 〉------E0A 称重数值异常检出〈SW-WGER 〉------E0B 停止中PAD 异常检出〈SW-PAE 〉------E0C 充电异常〈SW-CHRGD 〉------E0D 在平层时异常检出〈SW-PRLE 〉二．将MON1 旋转到 1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-----E10 没有异常-----E11 复位后重试不能〈SW-RSRTC 〉-----E12 士力驼16 次异常检出〈ST-SELD 〉-----E13 直接传输CPU 传送异常〈ST-STER 〉-----E14 电容器异常检出〈ST-CAPC 〉-----E15 手动按钮异常〈ST — HDOK 〉----E16 模式与测速数据偏差异常《SD-OVJP 》----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》----E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》----E1BRL 异常时检出《ST-CFRL 》----E1CTSD 动作时异常检出《SW-TSLDE 》-----E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：----E20 没有异常----E2189 回路异常检出《SW-E89 》----E22 紧急停止运行记录2 次《SW-EST2 》----E23 系统异常《ST-SYER 》----E24 回复后在尝试检出《ST-RSRQH 》----E25 集极驱动板异常《SS-GDFH 》----E26 DC-CT 异常《SD-CTER 》----E27 油压迫力压力过低时检出《SW-OPFER 》----E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》----E2A 与最终速度偏差异常《ST-UMCH 》----E2B 异常紧急停车后不能在启动《SW — ETST 》----E2C 迫力异常动作2 次《SW-REBK2 》----E2D 整理器充电异常《SW-VCHGT 》----E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果：----E30 没有异常----E31 MELD 负荷过大《SD-SLTT 》————-E1 速度异常过低时检出《SW-TGBL 》------E2 速度过大是检出《SW-TGBH 》------E4AST 异常时检出《SW-AST 》------E5 逆变器过电流时检出《SS-LOCFO 》------E6 整流器过电流检出《SS-COVH 》------E7 整流器电压不足时检出《SS-LVLT 》------E8LB 线圈故障断电时检出《SW-CFLB 》------E95 线圈故障断电时检出《SW-CFU 》------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》------EB 轿箱直接信号传输异常《ST-STSCE 》------EC 厅外和指令直接信号传输异常《ST-STSHE 》------ED 系统异常《ST-SYER 》------EE 驱动在不能启动《SD-DNRS 》------EF 控制在不能启动《SW-NRS 》维修的 -----E01 温度异常《SW-THMFT 》-----E02 紧急停止运行记录一次《SW-EST1 》-----E03CC-WDT3 次检出《SS-SLCWC4 》-----E04SLC-WDT4 次检出《SS-SLCWC4 》-------E05 过电流检出《SW-SOCR 》------E06 再生电阻负载过大《SW-SOLR 》------E0741DG 门锁电路异常《SW-E41 》------E08 终端限位开关异常〈SW — TSCK 〉------E09PAD 异常检出〈SW-PAD 〉------E0A 称重数值异常检出〈SW-WGER 〉------E0B 停止中PAD 异常检出〈SW-PAE 〉------E0C 充电异常〈SW-CHRGD 〉------E0D 在平层时异常检出〈SW-PRLE 〉二．将MON1 旋转到 1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-----E10 没有异常-----E11 复位后重试不能〈SW-RSRTC 〉-----E12 士力驼16 次异常检出〈ST-SELD 〉-----E13 直接传输CPU 传送异常〈ST-STER 〉-----E14 电容器异常检出〈ST-CAPC 〉-----E15 手动按钮异常〈ST — HDOK 〉----E16 模式与测速数据偏差异常《SD-OVJP 》----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》----E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》----E1BRL 异常时检出《ST-CFRL 》----E1CTSD 动作时异常检出《SW-TSLDE 》-----E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：----E20 没有异常----E22 紧急停止运行记录2 次《SW-EST2 》----E23 系统异常《ST-SYER 》----E24 回复后在尝试检出《ST-RSRQH 》----E25 集极驱动板异常《SS-GDFH 》----E26 DC-CT 异常《SD-CTER 》----E27 油压迫力压力过低时检出《SW-OPFER 》----E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》----E2A 与最终速度偏差异常《ST-UMCH 》----E2B 异常紧急停车后不能在启动《SW — ETST 》----E2C 迫力异常动作2 次《SW-REBK2 》----E2D 整理器充电异常《SW-VCHGT 》----E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果：----E30 没有异常----E31 MELD 负荷过大《SD-SLTT 》。

三菱电梯故障代码详解E1、异常低速:主要是编码器故障及接线错误，P1板接收编码器信号有误，抱闸没调到位引起摩擦，模块故障等。

E2、异常高速；主要发生在PM主机，主要是编码器，对极没做，P1板不良，轿厢和对重相差悬殊主机对极对不上引起飞车。

E3、异常情况的反向运行；主要发生在异步电动机上，主要是编码器及编码器AB相反，E1板，电机，模块。

E4、失速；一般不发生，如果发生了一般是P1的驱动程序出了问题。

E5过电流；较常见，一般是逆变模块，E1板及互感器故障，电机，主回路电容，主回路接地，还要互感器连接线，两个互感器连接线接反，如果上点后就有E5 就重点考虑直流互感器。

E6、过电压；主要考虑E1板和E1板到电容的检测线，P1板到E1板的检测扁线，主回路电容，逆变模块，还要主回路的电压是否偏高。

E7；欠电压；较常见，主要是E1板模块故障，电源板到充电线路。

E8；LB#接触器故障，发生不多，主要是LB#接触器的线圈电压和其连接线部分，接触器本身以及RLB检测回路故障，P1（R1）等。

E9；5#接触器故障；发生不多，主要是5#接触器的线圈电压和其连接线部分，接触器，安全门锁回路上有短路现象使其吸合电压产生降压，P1（R1）等。

EA；制动线圈故障；主要是抱闸触电没调到位，P1（R1）板及连接线，LB接触器，抱闸间隙等。

EB；向轿厢串行传输故障；如果是单开门和没有副操纵箱的情况下，主要考虑P1板，门机板，操纵箱基板及彼此间连接，扁电缆的干扰，看一下C10/C20/C00的电压有没有到轿顶，操纵箱里面或轿顶站的DC12V开关电源，如果有100V输入没有12V输出，那肯定是那个电源坏了，再不行就看门机板和轿厢板，如果有后门还需考虑后门部分。

EC；向层站串行传输故障；主要考虑P1板到层站的线路，层站的DC12V电源（控制柜输送的H10和H20（AC220V）到层站的电源板变压产生的。

ED；系统故障；主要考虑P1板。

EE；在CC-CPU和DR-CPU之间的传输有错误；主要考虑E1板，编码器，P1板和E1板的连接线及互感器的连接线，DC48V电压偏低。

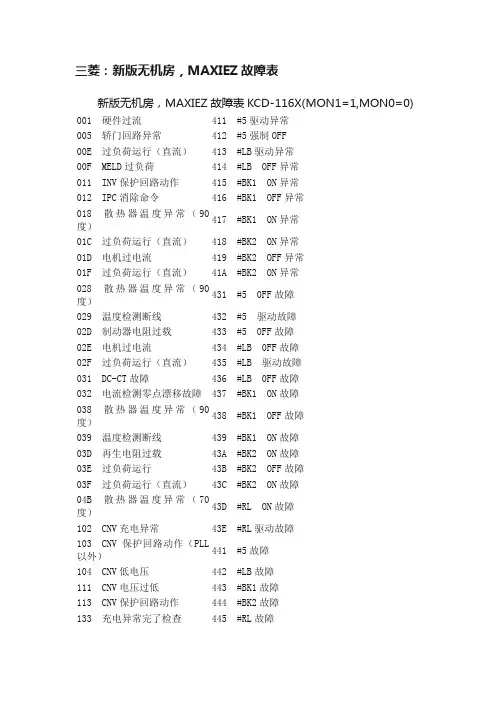

三菱：新版无机房，MAXIEZ故障表新版无机房，MAXIEZ故障表KCD-116X(MON1=1,MON0=0) 001 硬件过流411 #5驱动异常005 轿门回路异常412 #5强制OFF00E 过负荷运行（直流）413 #LB驱动异常00F MELD过负荷414 #LB OFF异常011 INV保护回路动作415 #BK1 ON异常012 IPC消除命令416 #BK1 OFF异常018 散热器温度异常（90417 #BK1 ON异常度）01C 过负荷运行（直流）418 #BK2 ON异常01D 电机过电流419 #BK2 OFF异常01F 过负荷运行（直流）41A #BK2 ON异常028 散热器温度异常（90431 #5 0FF故障度）029 温度检测断线432 #5 驱动故障02D 制动器电阻过载433 #5 0FF故障02E 电机过电流434 #LB 0FF故障02F 过负荷运行（直流）435 #LB 驱动故障031 DC-CT故障436 #LB 0FF故障032 电流检测零点漂移故障437 #BK1 ON故障038 散热器温度异常（90438 #BK1 OFF故障度）039 温度检测断线439 #BK1 ON故障03D 再生电阻过载43A #BK2 ON故障03E 过负荷运行43B #BK2 OFF故障03F 过负荷运行（直流）43C #BK2 ON故障04B 散热器温度异常（7043D #RL ON故障度）102 CNV充电异常43E #RL驱动故障103 CNV保护回路动作（PLL441 #5故障以外）104 CNV低电压442 #LB故障111 CNV电压过低443 #BK1故障113 CNV保护回路动作444 #BK2故障133 充电异常完了检查445 #RL故障135 CNV低电压446 #RL驱动故障311 DC125V过低511 60或60A故障312 AC电源过低531 HDRN ON故障313 12V电源异常532 HDRN OFF故障315 MELD强制结束533 控制柜SSU ON故障321 DC电源过低534 控制柜SSD ON故障331 RPWD故障535 轿厢轿顶（FRONT1）SSU ON故障341 RAM备份开始536 轿厢轿顶（FRONT1）SSD ON故障537 轿厢轿顶（REAR1）748 REAR(1,2CAR)FG ON故障SSU ON故障538 轿厢轿顶（REAR1）749 REAR(1,2CAR)FG OFF故障SSD ON故障539 轿厢轿顶（FRONT2）74A FRONT(1,2CAR)OLT ON故障SSU ON故障53A 轿厢轿顶（FRONT2）74B FRONT(1,2CAR)0LT OFF故障SSD ON故障53B 轿厢轿顶（REAR2）74C FRONT(1,2CAR)0LT ON故障SSU ON故障53C 轿厢轿顶（REAR2）74D REAR(1,2CAR)0LT OFF故障SSD ON故障611 驱动软件异常814 前门RLU OFF故障612 管理软件异常815 前门RLD OFF故障613 EST动作2次816 后门RLU OFF故障61E #29安全回路817 后门RLD OFF故障61F #29安全回路81D UL/DL一起停止631 紧急停止81E DL关门停止632 不能重启动81F UL关门停止633 E-STOP一次831 前门DZU ON故障634 E-STOP二次832 前门DZD ON故障635 管理再起动不能要求833 前门RLU ON故障636 出发异常834 前门RLD ON故障643 E-STOP一次835 后门DZU ON故障64D 安全回路复位指令836 后门DZD ON故障64E 管理S/W ALT 837 后门RLU ON故障64F LT群管理S/W ALT 838 后门RLD ON故障67B 低自动重试918 #BK1强迫OFF711 开门运行中91A #BK2强迫OFF712 开门运行中（SLC）93D 磁极不匹配723 41DG OFF异常93E PM Z相异常724 FRONT(1,2CAR)CLT OFF93F 磁极不匹配故障725 REAR(1,2CAR)CLT OFF941 #BK1过电流故障726 FRONT(1,2CAR)SDE OFF942 #BK1 DC-CT断线故障727 REAR(1,2CAR)SDE OFF943 #BK1线圈故障故障731 41DG ON异常944 #BK1线圈短路732 FRONT(1,2CAR)OLT OFF945 #BK1 DC-CT故障故障733 REAR(1,2CAR)OLT OFF946 #BK1线圈全部短路故障742 FRONT(1,2CAR)CLT ON951 #BK2过电流故障743 FRONT(1,2CAR)CLT OFF952 #BK2 DC-CT断线故障744 REAR(1,2CAR)CLT ON故953 #BK2线圈故障障745 FRONT(1,2CAR)CLT OFF954 #BK2线圈短路故障746 FRONT(1,2CAR)FG ON故955 #BK2 DC-CT故障障956 #BK2线圈全部短路C13 MCP D5命令A01 异常低速C14 MCP D89命令A02 异常高速C1B CC-WDT5次A03 逆行运行C1C CC-WDT4次A04 失速定时器C31 CC-WDT故障A07 再平层异常C32 MCP重启故障A08 失速故障C33 MCP初始化故障A0D SLC急停C3D CC-WDT3次A0E 异常高速C41 MCP-WDT屏蔽时间A0F 失速定时器C4A CC-WDT屏蔽时间A11 异常低速C4E CC-WDT2次A12 速度与速度图形偏差故C4F CC-WDT1次障A13 减速时限D32 驱动RAM故障A14 行程过头D33 驱动系统设定故障A18 手动高速异常D35 ACC代码设定故障A21 再平层时限D36 T/M代码设定故障A23 减速时限（缓停止）D37 速度代码设定故障A31 速度与速度图形比较D39 控制RAM故障A32 运行检测E2F ETS故障A33 选层器故障E31 P1ACL故障A34 TSD运行E32 TCA故障A35 失速定时器E33 CNV故障A37 再平层异常E34 SC故障A38 FMS失败E35 前门CS1故障A43 选层器缺少检出E36 前门DC1故障A46 TLP运行检出E37 后门CS1故障B21 秤装置异常E38 后门DC1故障B23 秤装置断线E3F ETS故障B31 秤装置异常E41 P1ACL故障B32 秤装置异常E42 TCA故障B33 秤装置断线E43 CNV故障B34 秤设定异常E44 SC故障C01 SLC急停E45 前门CS1故障C02 异常高速E46 前门DC1故障C03 失速定时器E47 后门CS1故障C11 SLC开门运行E48 后门DC1故障C12 SLC TSD异常E4F ETS故障成为电梯高手之三菱SP-VF、VFCL系列维修实例三菱电梯死机原因分析成为电梯高手之三菱-菱云系列电梯故障代码表由电梯帮整理编辑自互联网。

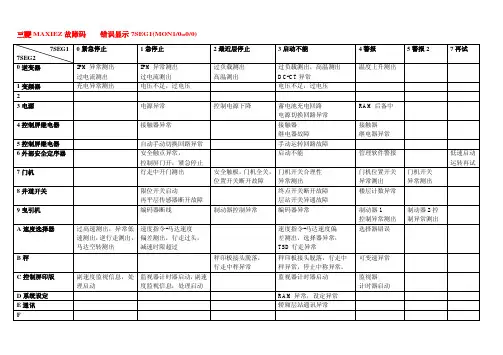

MAXIEZ大中小故障代码大、中故障代码MON1/0=0/07SEG2 7SEG1 含义0、紧急停止 IPM异常测出,过电流测出0、逆变器1、急停止 IPM异常测出,过电流测出2、最近层停止 过负载测出,高温测出3、启动不能 过负载测出,高温测出,DC-CT异常4、警报 温度上升测出0、紧急停止 充电异常测出1、变频器1、急停止 电压不足,过电压3、启动不能 电压不足,过电压2、变频器印板3、启动不能 回馈变频器异常（再生整流器故障）1、急停止 电源异常3、电源2、最近层停止 控制电源下降3、启动不能 蓄电池充电回路,电源切换回路异常4、警报 RAM后备中4、控制屏继电器1、急停止 接触器异常3、启动不能 接触器,继电器故障4、警报 接触器,继电器异常5、控制屏继电器1、急停止 自动-手动切换回路异常3、启动不能 手动运转回路故障6、外部安全定序器1、急停止 安全触点异常,控制屏开门,紧急停止2、最近层停止 （SETS异常）3、启动不能 启动不能4、警报 管理软件警报7、再试 低速自动运转再试7、门机1、急停止 行走中开门测出2、最近层停止 安全触板,门机全关,位置开关（CLT）断开故障3、启动不能 门机开关合理性异常测出4、警报 门机位置开关异常测出5、警报2 门机开关异常测出8、井道开关1、急停止 限位开关启动,再平层传感器断开故障3、启动不能 终点开关断开故障,层站开关导通故障4、警报 楼层计数异常9、曳引机1、急停止 编码器断线2、最近层停止 制动器控制异常3、启动不能 编码器异常4、警报 制动器1控制异常测出5、警报2 制动器2控制异常测出A、速度选择器0、紧急停止 过高速测出,异常低速测出,逆行走测出,马达空转测出1、急停止 速度指令-马达速度偏差测出,行走过头,减速时限超过2、最近层停止 （轿厢震动测出）3、启动不能 速度指令-马达速度偏差测出,选择器异常,TSD行走测出4、警报 （轿厢震动测出），选择器错位2、最近层停止 秤印板接头脱落,行走中秤异常3、启动不能 秤印板接头脱落,行走中秤异常,停止中秤异常B、秤4、警报 可变速异常0、紧急停止 副速度监视信息处理（器）启动1、急停止 监视器计时器启动,副速度监视信息处理（器）启动3、启动不能 监视器计时器启动C、控制屏印板4、警报 监视器计时器启动D、系统设定 3、启动不能 RAM异常,设定异常2、最近层停止 （SETS通讯故障）3、启动不能 轿箱层站通讯异常E、通讯4、警报 （轿箱层站通讯异常）小故障代码MON1/0=1/0、1/1、1/8、1/9MON1/0 先显示Err再显示小故障代码（无故障代码时显示--）1/0 当前（非锁存）故障代码1/1 内存保留的前一次（锁存）故障代码 循环模式：有多个故障时，以2秒间隔循环显示1/8 当前（非锁存）故障代码1/9 内存保留的前一次（锁存）故障代码 暂停模式：有多个故障时，下一个故障用SW2切换7SEG3/2/1 E文 含义001 SS-IOC 硬件过流005 SS-GDF 门回路故障00E SD-TOCR 过负荷运行（直流）00F SD-SLIT MELD过负荷运行011 SS-LFO INV保护回路动作012 SY-DESTR IPC消除命令018 SW-FTHM2 散热器温度异常（90度） 01C SD-TOCR 过负荷运行（直流）01D SW-SOCR 电机过电流01F SD-HRT 手动过负荷运行027 SW-E1-NFS E1板故障028 SW-FTHM2 散热器温度异常（90度） 029 SW-FTHMCN 温度检测断线02D SW-SOLR 制动器电阻过载02E SW-SOCR 过负荷运行031 SD-CTER DC-CT故障032 SD-CVEE 门切断回路故障037 SW-E1-NFS E1板故障038 SW-FTHM2 散热器温度异常（90度） 039 SW-FTHMCN 温度检测断线03C SD-MOHP 马达过热保护03D SD-OLR 再生电阻过载03E SD-OCR 过负荷运行03F SD-TOCR 过负荷运行（直流）047 SW-E1-NFS E1板故障04B SW-FTHM1 散热器温度异常（70度） 057 SW-FAN-ERR 风扇故障102 SW-CVER CVN充电异常103 SS-CFOF CVN保护回路动作（除PLL） 104 SS-COV CVN过电压111 SS-CLV CVN欠电压113 SS-CFO CVN保护回路动作131 SW-CHGLT 充电完成133 SW-CVCK 充电异常结束检查135 SW-DCLV CVN欠电压141 SW-CVFBCN 整流器接插件脱落229 SF-TMPER CONV探针温度异常231 SF-CASH 整流侧硬件过流或IPM故障 232 SF-COCH 整流侧过电流（HW）233 SF-COC 整流侧过电流（SW）234 SF-CTER 整流侧DC-CT故障235 SF-GDFH 整流侧门回路故障236 SF-PLLH PLL同步故障237 SF-PWFH 电源缺断相238 SF-PWRER 整流侧+12V电压异常239 SF-TMPER 整流侧散热温度异常23A SF-CF5B #5断开异常23B SW-DCVQER 电源瞬间降低（整流）23C SW-DCNER DCONL合理性错误23E SF-TRNSER 整流侧传输错误23F SF-SYER 系统错误24B SW-DCVQER 电源瞬间降低24C SW-DCNER DCONL合理性错误311 SS-PWF DC125过低312 SW-ACSFT AC电源过低313 SS-P12VF 12V电源异常315 SW-MLTOVR MELD强制结束317 SW-S79ER 125V电源过低321 SW-PSPFT DC电源过低324 SW-24VFT 24V欠电压331 ST-RPWD12A RPWD故障341 ST-RAMBAK RAM备份开始411 SW-CF5B 5#驱动异常412 SW-CF5N 5#强制OFF413 SW-CFLBB #LB驱动异常414 SW-CFLBN #LB OFF异常415 SW-CFBK1A #BK1 ON异常416 SW-CFBK1B #BK1 OFF异常417 SW-CFBK1N #BK1 ON异常418 SW-CFBK2A #BK2 ON异常419 SW-CFBK2B #BK2 OFF异常41A SW-CFBK2N #BK2 ON异常431 SW-DF5A #5 OFF故障432 SW-DF5B #5驱动故障433 SW-DF5N #5 OFF故障434 SW-DFLBA #LB OFF故障435 SW-DFLBB #LB驱动故障436 SW-DFLBN #LB OFF故障437 SW-DFBK1A #BK1 ON故障438 SW-DFBK1B #BK1 OFF故障439 SW-DFBK1N #BK1 ON故障43A SW-DFBK2A #BK2 ON故障43B SW-DFBK2B #BK2 OFF故障43C SW-DFBK2N #BK2 ON故障43D SW-DFRLA #RL OFF故障43E SW-DFRLB #RL驱动故障43F SW-CFDYNA #DYN ON故障441 SW-CF5A #5故障442 SW-CFLBA #LB故障443 SW-CFBK1A #BK1故障444 SW-CFBK2A #BK2故障445 SW-CFRLA #RL故障446 SW-CFRLB #RL驱动故障44E SW-DFRLB #RL驱动故障511 SW-60E 60或60A故障531 SW-HDRNA HDRN ON故障532 SW-HDRNB HDRN OFF故障533 SW-SSUA 控制柜SSU ON故障534 SW-SSDA 控制柜SSD ON故障535 SW-FSSUC1A 轿厢轿顶（FRONT1）SSU ON故障 536 SW-FSSDC1A 轿厢轿顶（FRONT1）SSD ON故障 537 SW-FSSUC1A 轿厢轿顶（REAR1）SSU ON故障 538 SW-FSSDC1A 轿厢轿顶（REAR1）SSD ON故障 539 SW-FSSUC2A 轿厢轿顶（FRONT2）SSU ON故障 53A SW-FSSDC2A 轿厢轿顶（FRONT2）SSD ON故障 53B SW-FSSUC2A 轿厢轿顶（REAR2）SSU ON故障 53C SW-FSSDC2A 轿厢轿顶（REAR2）SSD ON故障611 SD-32GQ 驱动软件异常612 SC-S29 管理软件异常623 SW-EST2 EST动作两次61D SN-PCH 控制屏打开61E SN-29LT #29安全电路61F SN-29 #29安全电路62D SN-NFSRQ SETS NFS请求62E SN-NFS SETS NFS请求631 SW-D89 紧急停止632 SW-DNRS 不能重启动633 SW-EST1 E-STOP 1次634 SW-EST12 E-STOP 2次635 SC-NRSLRQ 管理再启动不能要求636 SW-NDPD 出发异常63F SW-HRSOK 扶手组件643 SW-EST1 E-STOP 1次646 SW-87A 87 ON故障647 SW-87B 87 OFF故障648 SW-HRSA HRS ON故障64C SW-SETSBFSP SETS缓冲器速度限制64D SY-SFRST 安全回路复位指令64E SC-MSALT 管理S/W ALT64F SC-GCALT 群管理S/W ALT67B ST-LRTY 低速度自动模式重试711 SW-DOPN 开门运行中712 SS-DKC（SLC） 开门运行中723 SW-41DGB 41DG OFF异常724 SW-FCLT12B FRONT（1、2CAR）CLT OFF故障 725 SW-RCLT12B REAR（1、2CAR）CLT OFF故障 726 SW-FSDE12B FRONT（1、2CAR）SDE OFF故障 727 SW-RSDE12B REAR（1、2CAR）SDE OFF故障 731 SW-41DGA 41DG ON异常732 SW-FOLT12B FRONT（1、2CAR）OLT OFF故障 733 SW-ROLT12B REAR（1、2CAR）OLT OFF故障 741 SW-DSOPN DS开门检测（EN81）742 SW-DFCLT12A FRONT（1、2CAR）CLT ON故障 743 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 744 SW-DRCLT12A REAR（1、2CAR）CLT ON故障 745 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 746 SW-DFFG12A FRONT（1、2CAR）FG ON故障 747 SW-DFFG12B FRONT（1、2CAR）FG OFF故障 748 SW-DRFG12A REAR（1、2CAR）FG ON故障 749 SW-DRFG12B REAR（1、2CAR）FG OFF故障 74A SW-DFOLT12A FRONT（1、2CAR）OLT ON故障 74B SW-DFOLT12B FRONT（1、2CAR）OLT OFF故障74C SW-DROLT12A FRONT（1、2CAR）OLT ON故障 74D SW-DROLT12B FRONT（1、2CAR）OLT OFF故障 751 SW-D41DGA 41DG ON故障752 SW-D41DGB 41DG OFF故障814 SW-FRLUB 前门RLU OFF故障815 SW-FRLDB 前门RLD OFF故障816 SW-RRLUB 后门RLU OFF故障817 SW-RRLDB 后门RLD OFF故障81D SW-UDLB UL、DL一起停止81E SW-DLC DL关门停止81F SW-ULC UL关门停止831 SW-FDZUA 前门DZU ON故障832 SW-FDZDA 前门DZD ON故障833 SW-FRLUA 前门RLU ON故障834 SW-FRLDA 前门RLD ON故障835 SW-RDZUA 后门DZU ON故障836 SW-RDZDA 后门DZD ON故障837 SW-RRLUA 后门RLU ON故障838 SW-RRLDA 后门RLD ON故障839 SW-UDHSAB UHS、DHS故障83A SW-TSWER 终端开关故障83B SW-DZCCAB DZ检测回路ON、OFF故障83C SW-FDZRLX 前门平层开关故障83D SW-RDZRLX 后门平层开关故障83E SW-UDLUDSRX UL、DL和USR、DSR故障83F SW-UDLUDSRB UL和DL OFF或USR和DSR故障 841 SW-TS3DE 终端开关运行距离故障842 SW-TS3SE 终端开关命令错误843 SW-UDHSA UHS、DHS故障844 SW-UDHSB UHS和DHS OFF84D SW-FMCTE 楼层计数错误918 SW-CFBK1N #BK1强迫OFF91A SW-CFBK2N #BK2强迫OFF91C SS-ENCCNF 编码器无连接91D SS-ENCCNF-HAND 编码器故障91E SS-ENCCNF-AUTO 编码器故障922 SW-BKERNF BK1故障932 SW-BKERNR BK1故障93B S-JZER 刺激位置计算故障93C SW-TCOFF 编码器故障93D SD-THNG 次级不匹配93E SD-AZER 编码器Z相故障93F SD-AEER 编码器F相故障941 SW-BKOC1 #BK1过电流942 SW-BKNC1 #BK1 DC-CT断线943 SW-BKBD1 #BK1线圈故障944 SW-BKSC1 #BK1线圈短路945 SW-BKCE1 #BK1 DC-CT故障946 SW-BKAS1 #BK1线圈全部短路951 SW-BKOC1 #BK2过电流952 SW-BKNC1 #BK2 DC-CT断线953 SW-BKBD1 #BK2线圈故障954 SW-BKSC1 #BK2线圈短路955 SW-BKCE1 #BK2 DC-CT故障956 SW-BKAS1 #BK2线圈全部短路A01 SW-TGBL 异常低速A02 SW-TGBH 异常高速A03 SW-TGBR 逆行运行A04 SW-AST 失速定时器A05 SW-TGBX 电动机、限速器转速器反馈故障 A07 SW-TGRL 再平层异常A08 SW-ASTW 失速故障A0D SS-DEST SLC急停A0E SS-TGBH 异常高速A0F SS-AST 失速定时器A11 SW-TGBL 异常低速A12 SW-PVJP 速度与速度图形偏差故障A13 SW-DECT 减速时限A14 SW-LOVR 行程过头A16 SW-PTJP 模式跨接A18 SW-LOS 手动高速异常A19 SW-TGML MELD反转运行A21 SW-RLT 再平层时限A23 SW-DECTN 减速时限（缓停止）A31 SW-OVJP 速度与速度图形对比A32 ST-LSA 运行检测A33 SW-SELD 选层器故障A34 SW-TSAK TSD运行A35 SW-AST 失速定时器A36 SW-OTJP 模式跨接故障A37 SW-TGRL 再平层异常A38 SW-FMSER FMS失败A39 SW-SELD2 选层器故障A43 ST-SELZ 选层器缺少检出A46 ST-TLPRN TLP运行检出A47 SW-TGVB1 轿厢震动等级1A48 SW-TGVB2 轿厢震动等级2B21 SW-WGE2 秤装置异常B23 SW-WGCN 秤装置断线B31 SW-WGE2 秤装置异常B32 SW-WGE1 秤装置异常B33 SW-WGCN 秤装置断线B34 SW-WGWE 秤设定异常B35 SW-WGTEMPE 秤温度异常B41 SW-VRSFL 可变速故障B45 ST-WTHEH 秤量温度超过60度B46 ST-WTHEC2 秤量温度在30至40度 B47 ST-WTHEC1 秤量温度低于30度B48 ST-WADER 秤量温度A/D故障C01 SS-DEST SLC急停C02 SS-TGBH 异常高温C03 SS-AST 失速定时器C11 SS-DKC SLC开门运行C12 SS-TSDNG SLC TSD异常C13 SS-MCP-D5 MCP D5命令C14 SS-MCP-D89 MCP D89命令C1B SS-CCWC5 CC-WDT 5次C1C SS-CCWC4 CC-WDT 4次C31 SD-MCPWDE CC-WDT 故障C32 SD-RBOTNG MCP重启故障C33 SD-INITF MCP初始化故障C3D SS-CCWC3 CC-WDT 3次C41 SS-MCPT10S MCP-WDT屏蔽时间C4A SS-CCT10S CC-WDT屏蔽时间C4E SS-CCWC2 CC-WDT 2次C4F SS-CCWC1 CC-WDT 1次D32 SD-RAMER 驱动RAM故障D33 SD-DTER 驱动系统设定故障D35 SW-ASYSER ACC代码设定故障D36 SW-TSYER T/M代码设定故障D37 SW-SSYER 速度代码设定故障D39 SW-RAMER 控制RAM故障D3E SW-SETS-SYSER SETS设定故障E31 S-STER-P1ACL P1ACL故障E32 S-STER-TCA TCA故障E33 S-STER-CNV CNV故障E34 S-STER-ASC1 SC故障E35 S-STER-FCS1 前门CS1故障E36 S-STER-FDC1 前门DC1故障 E37 S-STER-RCS1 后门CS1故障 E38 S-STER-RDC1 后门DC1故障 E39 S-STER-WGD 秤量装置故障 E41 SW-P1ACL-HNG P1ACL故障E42 SW-TCA-HNG TCA故障E43 SW-CNV-HNG CNV故障E44 SW-ASC1-HNG SC故障E45 SW-FCS1-HNG 前门CS1故障 E46 SW-FDC1-HNG 前门DC1故障 E47 SW-RCS1-HNG 后门CS1故障 E48 SW-RDC1-HNG 后门DC1故障 E49 SW-WGD-HNG 秤量装置故障。

2 ．将MON1 旋转到1 位置，将MON0 旋转到0 位置时的显示结果如下：显示结果：一--E00 没有异常-----E01 温度异常《SW-THMFT 》-----E02 紧急停止运行记录一次《SW-EST1 》-----E03CC-WDT3 次检出《SS-SLCWC4 》-----E04SLC-WDT4 次检出《SS-SLCWC4 》-------E05 过电流检出《SW-SOCR 》------E06 再生电阻负载过大《SW-SOLR 》------E0741DG 门锁电路异常《SW-E41 》------E08 终端限位开关异常〈SW — TSCK 〉------E09PAD 异常检出〈SW-PAD 〉------E0A 称重数值异常检出〈SW-WGER 〉------E0B 停止中PAD 异常检出〈SW-PAE 〉------E0C 充电异常〈SW-CHRGD 〉------E0D 在平层时异常检出〈SW-PRLE 〉二．将MON1 旋转到1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-----E10 没有异常-----E11 复位后重试不能〈SW-RSRTC 〉-----E12 士力驼16 次异常检出〈ST-SELD 〉-----E13 直接传输CPU 传送异常〈ST-STER 〉-----E14 电容器异常检出〈ST-CAPC 〉-----E15 手动按钮异常〈ST — HDOK 〉----E16 模式与测速数据偏差异常《SD-OVJP 》----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》----E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》----E1BRL 异常时检出《ST-CFRL 》----E1CTSD 动作时异常检出《SW-TSLDE 》-----E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：----E20 没有异常----E2189 回路异常检出《SW-E89 》----E22 紧急停止运行记录2 次《SW-EST2 》----E23 系统异常《ST-SYER 》----E24 回复后在尝试检出《ST-RSRQH 》----E25 集极驱动板异常《SS-GDFH 》----E26 DC-CT 异常《SD-CTER 》----E27 油压迫力压力过低时检出《SW-OPFER 》----E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》----E2A 与最终速度偏差异常《ST-UMCH 》----E2B 异常紧急停车后不能在启动《SW — ETST 》----E2C 迫力异常动作2 次《SW-REBK2 》----E2D 整理器充电异常《SW-VCHGT 》----E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果：----E30 没有异常----E31 MELD 负荷过大《SD-SLTT 》----E32 异常低速《SW-TGBL 》----E33 速度异常过高《SW-TGBH 》----E34 AST 异常动作《SW-ASTW 》低速梯使用----E35 逆转运行《SW-TGBR 》----E36 AST 异常动作《SW-ASTW 》----E37 AST 异常动作《SW-ASTWV 》----E38 整流器电流过大时检出《SS-COVF 》----E39 整流器电压过低时检出《SSLVLT 》----E3A CC-WDT4 次异常检出《SS — CCWC4----E3B SLC-WDT4 次异常检出〈SS-SLCWC5 〉----E3C 逆边器电流过大时检出〈SS-LOCFO 〉----E3D SLC-CPU 紧急停止时动作检出〈SS-DEST 〉----E3E 整流器充电异常〈SW-CVER 〉五．由将MON1 旋转到1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：----E40 没有异常----E41 紧急停止运行记录2 次〈SW-EST2 〉----E42 整流器电流过低时检出〈SS-LVLTT 〉-----E43 紧急停止回复〈SW-ESTR 〉-----E44 LB 线圈故障断电时检出----E45 5 线圈故障断电时检出----E46 迫力连接点异常检出----E47 89 线圈故障断电时检出----E48 89 故障时检出六．将MON1 旋转到1 位置，将MON0 旋转到5 位置时的显示结果如下：显示结果：----E50 没有异常----E51 29 安全回路时检出〈SN-29 〉----E52 29 安全回路动作时检出〈SN-29LT 〉记忆锁存----E53 欠相或者电压过低时检出〈SS-PWFH 〉----E54 整流器电压不足时检出〈SS-LVLT 〉----E55 12V 电源异常〈SS-12VFL 〉----E56 模式与测速比有偏差〈SD-PTC 〉----E57 手动模式时电流负荷过大〈SD-HRT 〉----E58 驱动发出时紧急停止指令〈SD — 32GQ 〉----E59 紧急停止指令〈SC-S29 〉----E5A 迫力基板异常〈SS-BKE 〉----E5B 模式与测速比有偏差----E5C EST 异常而引起不能再启动〈SW-ETSES 〉七．将MON1 旋转到1 位置，将MON0 旋转到6 位置时的显示结果如下：显示结果：----E60 没有异常----E61 整流器电压不足----E62 集极驱动板异常《SS-GDFH 》----E63 逆变器保护回路动作《SS-LFO 》----E64 29 安全回路动作时检出《SS-29LT 》锁存记忆》----E65 12V 电源异常----E66 逆变器温度异常检出----E67 锁相环检出《SS-PLLFH 》----E68 整流器电流过大----E69 逆变器电流过大----E6A 整流器电流过大时检出----E6B 欠相或电压过低时检出八．将MON1 旋转到1 位置，将MON0 旋转到7 位置时的显示结果如下：显示结果：----E70 没有异常----E71 CC-WDT5 次异常检出----E72 CC-WDT4 次异常检出----E73 CC-WDT3 次异常检出----E74 SLC-WDT5 次异常检出《SS-SLCWC5 》----E75 SLC-WDT4 次异常检出----E76 SLC-WDT3 次异常检出九．将MON1 旋转到1 位置，将MON0 旋转到9 位置时的显示结果如下：显示结果：----E90 没有异常----E92 电流负荷过大《SD-OCR 》----E93 不能再启动《SD-DNRS 》----E94 MELD 负荷过大时检出《SD-SLTI 》----E95 TSD 不正常时检出《SD-TSDP 》----E96 行走时称重异常检出《SD-WGHDF2 》----E97 DC-CT 异常检出《SD-CTER 》----E98 TSD 异常动作检出《SD-TSA 》----E99 摩打解码器Z 相异常检出《SD-AZER 》----E9A 摩打解码器F 相异常检出〈SD-AEER 〉----E9B PM 摩打限电流过大〈SD-TOCR 〉十．将MON1 旋转到1 位置，将MON0 旋转到A 位置时的显示结果如下：显示结果：----EA0 没有异常----EA1 模式与测速偏差异常〈SD-PVJP 〉----EA2 模式与测速偏差异常〈SD-OVJP 〉----EA3 驱动发出之紧急停止指令----EA4 再生电阻负荷过大----EA5 本机模式与测速比较有偏差〈SD-PTC 〉----EA6 手动模式时电流过大----EA7 逆变器电流过大时检出----EA8 TSD-PAD 故障检出〈SD-PADE 〉----EA9 MCP 检出整流器电流过大〈SD-COCF 〉----EAA MCP 初期设定异常〈SD-INITF 〉----EAB RAM 异常检出〈SD-RAMER 〉----EAC 卷上机设定数据异常〈SD-DTER 〉----EAD MCP 重新启动异常〈SD-RBOTNG 〉----EAE MCP-WDT4 次异常检出〈SD-MCPWDE 〉十一．将MON1 旋转到1 位置，将MON0 旋转到B 位置时的显示结果如下：显示如下：----EBO 没有异常----EB1 停机10 分钟不能在启动〈SW-32DT10 〉----EB2 停机16 分钟后不能再启动----EB3 再不能启动超过10 分钟〈SW-DSTR10 〉----EB4 再不能启动超过10 分钟〈SW-57EBT 〉----EB5 门不能开启超过2 分钟〈SW-CONE 〉----EB6 FUSE 断路超过2 分钟〈SW-EFSOF 〉----EB7 60 异常检出〈SW-60CFK 〉----EB8 门不能开启----EB9 主控制板异常检出〈SQMBCIJH 〉----EBB 困人警报〈SZ-EMBH 〉----EBC 警报不能使用〈SZ-EMBH 〉----EBD 群控管理异常〈SZ-GCIJO 〉十二．将MON1 旋转到1 位置，将MON0 旋转到C 位置时的显示结果如下：显示结果：----EC0 没有异常----EC1 SLC 传输异常〈SS-TRER 〉----EC2 SLC 紧急停止动作----EC3 SLC 内速度过高----EC4 SLC 的AST 动作〈SS-AST 〉----EC5 SLC 内KC 动作〈SS-DKC 〉----EC6 SLC 的RAM 异常检出〈SS-RAMER 〉十三．将MON1 旋转到1 位置，将MON0 旋转到D 位置时的显示结果如下：显示结果；----EDO 没有异常----ED1 轿箱正门BC-CPU1 异常检出〈SF-FBCIIJH 〉----ED2 轿箱正门BC-CPU2 异常检出----ED3 轿箱正门BC-CPU3 异常检出----ED4 轿箱正门BC-CPU4 异常检出----ED5 正门CAR-STA TION 的CPU 异常检出〈SF-FCSJJH 〉----ED6 正门控制CPU 异常检出〈SF-FDCIJH 〉----ED7 正门轿箱显示灯的CPU 异常检出，〈SF-FICIJH 〉----ED8 正门轿箱的OPTION-CPU 异常检出〈SF-FCZIJH 〉----ED9 SC-CPU 严重故障〈SC-SCER8 〉----EDA SH-CPU 严重故障----EDB SC-CPU 轻微故障----EDC SH-CPU 轻微故障----EDD HS-CPU 故障〈SC-HSAIJ 〉十四．将MON1 旋转到1 位置，将MON0 旋转到E 位置时的显示结果如下：显示结果；---- EE0 没有异常----EE1 轿箱后门BC-CPU5 异常检出〈SF-RBC5IJH 〉----EE2 轿箱后门BC-CPU6 异常检出----EE3 轿箱后门BC-CPU7 异常检出----EE4 轿箱后门BC-CPU8 异常检出〈SF-RBC8IJH 〉----EE5 后门CAR-ASTTION 的CPU 异常检出〈SF-RCSIJH 〉----EE6 后门控制CPU 异常检出----EE7 后门轿箱显示灯的CPU 异常检出〈SF-RICIJH 〉----EE8 后门轿箱的OPTION-CPU 异常检出〈SF-RCZIJH>。

三菱电梯故障代码表F板02 运行中门锁脱开（急停）03 错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04 错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05 电梯到站无法开门06 关门关不上，蜂鸣器响08 通讯中断09 变频器出错，急停，变频器故障对应变频器故障代码表处理10 错位（超过45CM），撞到上终端减速开关时修正11 错位（超过45CM），撞到下终端减速开关时修正12 错位（超过45CM），撞到上终端减速开关时修正13 错位（超过45CM），撞到下终端减速开关时修正15 变频器未输出运行信号到SM-01的JP2.10(X19)16 变频器运行信号在上抱闸前无17 参数错误18 写层时层楼不符20 平层开关动作不正确22 电梯反向溜车23 电梯超速急停24 电梯失速急停31 电梯溜车急停32 安全回路断开急停33 电机电源接触器保护，停止启动34 抱闸接触器保护，停止启动35 抱闸接触器保护，停止启动36 电机电源接触器保护，停止启动37 轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38 抱闸开关故障39 安全回路的触点保护44 门区开关动作不正确45 开门再平层继电器触点保护49 在开门到位的状态下厅门锁与轿门锁不一致50 厅门锁与厅门锁继电器检测不一致51 门连续受阻超过3次52 开门再平层超过10秒仍不平53 控制调速器进线接触器信号与调速器进线接触器触点检测不一致P1板001 正常运行停止002 MC (微处理机)异常003 停止时无 KSE004 非法移动005 停止时 SH 吸合006 停止时 SB 吸合007 SH 故障008 SB 故障009 KB 故障010 FC 故障011 FC 阻断012 方向错误013 超速014 速度过低015 无向下目标016 无向上目标017 KSE 过速018 无下端站 KSE019 无上端站 KSE020 位置丢失021 更高优先坏022 标志码清除024 电源042 下端站 KSE 偏低043 下端站 KSE 偏高044 KSE 的距离较高045 无顶层046 顶层错误047 再平层错误049 OTP/ 层楼错误050 软件错误051 零参数052 CTP 溢出053 通讯中断054 PTC 校验数据055 PVF 通讯中断056 轿厢不停057 PVF 不停058 SH 不停059 单次复位060 双次复位061 RSE1 故障062 RSE2 故障063 RSE3 故障084 DMS 损坏085 LM 通讯中断086 RUET 故障087 RTSC 故障088 编码器故障089 运行时间过长090 停止反转故障091 SMBP 故障092 IVXVF--HW 故障093 ACCESS 按钮开关094 门触点095 ESTL 超速096 ESTL 转接错误097 ESTL 设备错误098 通讯总线错误099 RSX 故障100 RFE 故障101 RTRT 故障102 RKUET 故障619 速度参考值警告620 电机控制超时621 UART 接受失败622 消息源故障623 消息长度错误624 接受状态错误625 发送状态错误626 EPROM 检验失败627 RAM 故障628 电池故障629 RAM 校验失败630 看门狗故障631 传送错误632 安全回路开633 HW 编码警告634 矢量异常635 接触器超时636 驱动板电源故障637 制动电阻过热e10 速度异常检出进行错误清除操作e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值e34 速度异常复位模式设定值异常设定速度异常复位模式e35 运转脉冲计测定值异常设定运转脉冲计测值e40 供油周期设定值异常设定供油周期e41 供油时间设定值异常设定供油时间e50 cpu错误再合上电源e51 cpu内部ram w/r检查错误再合上电源e52 cpu内部rom总和检查错误再合上电源e53 eeprom占线计时器输出错误再合上电源e54 eeprom写入许可错误再合上电源e55 eeprom写入禁止错误再合上电源e56 eeprom写入错误再合上电源e58 运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源。

MAXIEZ大中小故障代码大、中故障代码MON1/0=0/07SEG2 7SEG1 含义0、紧急停止 IPM异常测出,过电流测出0、逆变器1、急停止 IPM异常测出,过电流测出2、最近层停止 过负载测出,高温测出3、启动不能 过负载测出,高温测出,DC-CT异常4、警报 温度上升测出0、紧急停止 充电异常测出1、变频器1、急停止 电压不足,过电压3、启动不能 电压不足,过电压2、变频器印板3、启动不能 回馈变频器异常（再生整流器故障）1、急停止 电源异常3、电源2、最近层停止 控制电源下降3、启动不能 蓄电池充电回路,电源切换回路异常4、警报 RAM后备中4、控制屏继电器1、急停止 接触器异常3、启动不能 接触器,继电器故障4、警报 接触器,继电器异常5、控制屏继电器1、急停止 自动-手动切换回路异常3、启动不能 手动运转回路故障6、外部安全定序器1、急停止 安全触点异常,控制屏开门,紧急停止2、最近层停止 （SETS异常）3、启动不能 启动不能4、警报 管理软件警报7、再试 低速自动运转再试7、门机1、急停止 行走中开门测出2、最近层停止 安全触板,门机全关,位置开关（CLT）断开故障3、启动不能 门机开关合理性异常测出4、警报 门机位置开关异常测出5、警报2 门机开关异常测出8、井道开关1、急停止 限位开关启动,再平层传感器断开故障3、启动不能 终点开关断开故障,层站开关导通故障4、警报 楼层计数异常9、曳引机1、急停止 编码器断线2、最近层停止 制动器控制异常3、启动不能 编码器异常4、警报 制动器1控制异常测出5、警报2 制动器2控制异常测出A、速度选择器0、紧急停止 过高速测出,异常低速测出,逆行走测出,马达空转测出1、急停止 速度指令-马达速度偏差测出,行走过头,减速时限超过2、最近层停止 （轿厢震动测出）3、启动不能 速度指令-马达速度偏差测出,选择器异常,TSD行走测出4、警报 （轿厢震动测出），选择器错位2、最近层停止 秤印板接头脱落,行走中秤异常3、启动不能 秤印板接头脱落,行走中秤异常,停止中秤异常B、秤4、警报 可变速异常0、紧急停止 副速度监视信息处理（器）启动1、急停止 监视器计时器启动,副速度监视信息处理（器）启动3、启动不能 监视器计时器启动C、控制屏印板4、警报 监视器计时器启动D、系统设定 3、启动不能 RAM异常,设定异常2、最近层停止 （SETS通讯故障）3、启动不能 轿箱层站通讯异常E、通讯4、警报 （轿箱层站通讯异常）小故障代码MON1/0=1/0、1/1、1/8、1/9MON1/0 先显示Err再显示小故障代码（无故障代码时显示--）1/0 当前（非锁存）故障代码1/1 内存保留的前一次（锁存）故障代码 循环模式：有多个故障时，以2秒间隔循环显示1/8 当前（非锁存）故障代码1/9 内存保留的前一次（锁存）故障代码 暂停模式：有多个故障时，下一个故障用SW2切换7SEG3/2/1 E文 含义001 SS-IOC 硬件过流005 SS-GDF 门回路故障00E SD-TOCR 过负荷运行（直流）00F SD-SLIT MELD过负荷运行011 SS-LFO INV保护回路动作012 SY-DESTR IPC消除命令018 SW-FTHM2 散热器温度异常（90度） 01C SD-TOCR 过负荷运行（直流）01D SW-SOCR 电机过电流01F SD-HRT 手动过负荷运行027 SW-E1-NFS E1板故障028 SW-FTHM2 散热器温度异常（90度） 029 SW-FTHMCN 温度检测断线02D SW-SOLR 制动器电阻过载02E SW-SOCR 过负荷运行031 SD-CTER DC-CT故障032 SD-CVEE 门切断回路故障037 SW-E1-NFS E1板故障038 SW-FTHM2 散热器温度异常（90度） 039 SW-FTHMCN 温度检测断线03C SD-MOHP 马达过热保护03D SD-OLR 再生电阻过载03E SD-OCR 过负荷运行03F SD-TOCR 过负荷运行（直流）047 SW-E1-NFS E1板故障04B SW-FTHM1 散热器温度异常（70度） 057 SW-FAN-ERR 风扇故障102 SW-CVER CVN充电异常103 SS-CFOF CVN保护回路动作（除PLL） 104 SS-COV CVN过电压111 SS-CLV CVN欠电压113 SS-CFO CVN保护回路动作131 SW-CHGLT 充电完成133 SW-CVCK 充电异常结束检查135 SW-DCLV CVN欠电压141 SW-CVFBCN 整流器接插件脱落229 SF-TMPER CONV探针温度异常231 SF-CASH 整流侧硬件过流或IPM故障 232 SF-COCH 整流侧过电流（HW）233 SF-COC 整流侧过电流（SW）234 SF-CTER 整流侧DC-CT故障235 SF-GDFH 整流侧门回路故障236 SF-PLLH PLL同步故障237 SF-PWFH 电源缺断相238 SF-PWRER 整流侧+12V电压异常239 SF-TMPER 整流侧散热温度异常23A SF-CF5B #5断开异常23B SW-DCVQER 电源瞬间降低（整流）23C SW-DCNER DCONL合理性错误23E SF-TRNSER 整流侧传输错误23F SF-SYER 系统错误24B SW-DCVQER 电源瞬间降低24C SW-DCNER DCONL合理性错误311 SS-PWF DC125过低312 SW-ACSFT AC电源过低313 SS-P12VF 12V电源异常315 SW-MLTOVR MELD强制结束317 SW-S79ER 125V电源过低321 SW-PSPFT DC电源过低324 SW-24VFT 24V欠电压331 ST-RPWD12A RPWD故障341 ST-RAMBAK RAM备份开始411 SW-CF5B 5#驱动异常412 SW-CF5N 5#强制OFF413 SW-CFLBB #LB驱动异常414 SW-CFLBN #LB OFF异常415 SW-CFBK1A #BK1 ON异常416 SW-CFBK1B #BK1 OFF异常417 SW-CFBK1N #BK1 ON异常418 SW-CFBK2A #BK2 ON异常419 SW-CFBK2B #BK2 OFF异常41A SW-CFBK2N #BK2 ON异常431 SW-DF5A #5 OFF故障432 SW-DF5B #5驱动故障433 SW-DF5N #5 OFF故障434 SW-DFLBA #LB OFF故障435 SW-DFLBB #LB驱动故障436 SW-DFLBN #LB OFF故障437 SW-DFBK1A #BK1 ON故障438 SW-DFBK1B #BK1 OFF故障439 SW-DFBK1N #BK1 ON故障43A SW-DFBK2A #BK2 ON故障43B SW-DFBK2B #BK2 OFF故障43C SW-DFBK2N #BK2 ON故障43D SW-DFRLA #RL OFF故障43E SW-DFRLB #RL驱动故障43F SW-CFDYNA #DYN ON故障441 SW-CF5A #5故障442 SW-CFLBA #LB故障443 SW-CFBK1A #BK1故障444 SW-CFBK2A #BK2故障445 SW-CFRLA #RL故障446 SW-CFRLB #RL驱动故障44E SW-DFRLB #RL驱动故障511 SW-60E 60或60A故障531 SW-HDRNA HDRN ON故障532 SW-HDRNB HDRN OFF故障533 SW-SSUA 控制柜SSU ON故障534 SW-SSDA 控制柜SSD ON故障535 SW-FSSUC1A 轿厢轿顶（FRONT1）SSU ON故障 536 SW-FSSDC1A 轿厢轿顶（FRONT1）SSD ON故障 537 SW-FSSUC1A 轿厢轿顶（REAR1）SSU ON故障 538 SW-FSSDC1A 轿厢轿顶（REAR1）SSD ON故障 539 SW-FSSUC2A 轿厢轿顶（FRONT2）SSU ON故障 53A SW-FSSDC2A 轿厢轿顶（FRONT2）SSD ON故障 53B SW-FSSUC2A 轿厢轿顶（REAR2）SSU ON故障 53C SW-FSSDC2A 轿厢轿顶（REAR2）SSD ON故障611 SD-32GQ 驱动软件异常612 SC-S29 管理软件异常623 SW-EST2 EST动作两次61D SN-PCH 控制屏打开61E SN-29LT #29安全电路61F SN-29 #29安全电路62D SN-NFSRQ SETS NFS请求62E SN-NFS SETS NFS请求631 SW-D89 紧急停止632 SW-DNRS 不能重启动633 SW-EST1 E-STOP 1次634 SW-EST12 E-STOP 2次635 SC-NRSLRQ 管理再启动不能要求636 SW-NDPD 出发异常63F SW-HRSOK 扶手组件643 SW-EST1 E-STOP 1次646 SW-87A 87 ON故障647 SW-87B 87 OFF故障648 SW-HRSA HRS ON故障64C SW-SETSBFSP SETS缓冲器速度限制64D SY-SFRST 安全回路复位指令64E SC-MSALT 管理S/W ALT64F SC-GCALT 群管理S/W ALT67B ST-LRTY 低速度自动模式重试711 SW-DOPN 开门运行中712 SS-DKC（SLC） 开门运行中723 SW-41DGB 41DG OFF异常724 SW-FCLT12B FRONT（1、2CAR）CLT OFF故障 725 SW-RCLT12B REAR（1、2CAR）CLT OFF故障 726 SW-FSDE12B FRONT（1、2CAR）SDE OFF故障 727 SW-RSDE12B REAR（1、2CAR）SDE OFF故障 731 SW-41DGA 41DG ON异常732 SW-FOLT12B FRONT（1、2CAR）OLT OFF故障 733 SW-ROLT12B REAR（1、2CAR）OLT OFF故障 741 SW-DSOPN DS开门检测（EN81）742 SW-DFCLT12A FRONT（1、2CAR）CLT ON故障 743 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 744 SW-DRCLT12A REAR（1、2CAR）CLT ON故障 745 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 746 SW-DFFG12A FRONT（1、2CAR）FG ON故障 747 SW-DFFG12B FRONT（1、2CAR）FG OFF故障 748 SW-DRFG12A REAR（1、2CAR）FG ON故障 749 SW-DRFG12B REAR（1、2CAR）FG OFF故障 74A SW-DFOLT12A FRONT（1、2CAR）OLT ON故障 74B SW-DFOLT12B FRONT（1、2CAR）OLT OFF故障74C SW-DROLT12A FRONT（1、2CAR）OLT ON故障 74D SW-DROLT12B FRONT（1、2CAR）OLT OFF故障 751 SW-D41DGA 41DG ON故障752 SW-D41DGB 41DG OFF故障814 SW-FRLUB 前门RLU OFF故障815 SW-FRLDB 前门RLD OFF故障816 SW-RRLUB 后门RLU OFF故障817 SW-RRLDB 后门RLD OFF故障81D SW-UDLB UL、DL一起停止81E SW-DLC DL关门停止81F SW-ULC UL关门停止831 SW-FDZUA 前门DZU ON故障832 SW-FDZDA 前门DZD ON故障833 SW-FRLUA 前门RLU ON故障834 SW-FRLDA 前门RLD ON故障835 SW-RDZUA 后门DZU ON故障836 SW-RDZDA 后门DZD ON故障837 SW-RRLUA 后门RLU ON故障838 SW-RRLDA 后门RLD ON故障839 SW-UDHSAB UHS、DHS故障83A SW-TSWER 终端开关故障83B SW-DZCCAB DZ检测回路ON、OFF故障83C SW-FDZRLX 前门平层开关故障83D SW-RDZRLX 后门平层开关故障83E SW-UDLUDSRX UL、DL和USR、DSR故障83F SW-UDLUDSRB UL和DL OFF或USR和DSR故障 841 SW-TS3DE 终端开关运行距离故障842 SW-TS3SE 终端开关命令错误843 SW-UDHSA UHS、DHS故障844 SW-UDHSB UHS和DHS OFF84D SW-FMCTE 楼层计数错误918 SW-CFBK1N #BK1强迫OFF91A SW-CFBK2N #BK2强迫OFF91C SS-ENCCNF 编码器无连接91D SS-ENCCNF-HAND 编码器故障91E SS-ENCCNF-AUTO 编码器故障922 SW-BKERNF BK1故障932 SW-BKERNR BK1故障93B S-JZER 刺激位置计算故障93C SW-TCOFF 编码器故障93D SD-THNG 次级不匹配93E SD-AZER 编码器Z相故障93F SD-AEER 编码器F相故障941 SW-BKOC1 #BK1过电流942 SW-BKNC1 #BK1 DC-CT断线943 SW-BKBD1 #BK1线圈故障944 SW-BKSC1 #BK1线圈短路945 SW-BKCE1 #BK1 DC-CT故障946 SW-BKAS1 #BK1线圈全部短路951 SW-BKOC1 #BK2过电流952 SW-BKNC1 #BK2 DC-CT断线953 SW-BKBD1 #BK2线圈故障954 SW-BKSC1 #BK2线圈短路955 SW-BKCE1 #BK2 DC-CT故障956 SW-BKAS1 #BK2线圈全部短路A01 SW-TGBL 异常低速A02 SW-TGBH 异常高速A03 SW-TGBR 逆行运行A04 SW-AST 失速定时器A05 SW-TGBX 电动机、限速器转速器反馈故障 A07 SW-TGRL 再平层异常A08 SW-ASTW 失速故障A0D SS-DEST SLC急停A0E SS-TGBH 异常高速A0F SS-AST 失速定时器A11 SW-TGBL 异常低速A12 SW-PVJP 速度与速度图形偏差故障A13 SW-DECT 减速时限A14 SW-LOVR 行程过头A16 SW-PTJP 模式跨接A18 SW-LOS 手动高速异常A19 SW-TGML MELD反转运行A21 SW-RLT 再平层时限A23 SW-DECTN 减速时限（缓停止）A31 SW-OVJP 速度与速度图形对比A32 ST-LSA 运行检测A33 SW-SELD 选层器故障A34 SW-TSAK TSD运行A35 SW-AST 失速定时器A36 SW-OTJP 模式跨接故障A37 SW-TGRL 再平层异常A38 SW-FMSER FMS失败A39 SW-SELD2 选层器故障A43 ST-SELZ 选层器缺少检出A46 ST-TLPRN TLP运行检出A47 SW-TGVB1 轿厢震动等级1A48 SW-TGVB2 轿厢震动等级2B21 SW-WGE2 秤装置异常B23 SW-WGCN 秤装置断线B31 SW-WGE2 秤装置异常B32 SW-WGE1 秤装置异常B33 SW-WGCN 秤装置断线B34 SW-WGWE 秤设定异常B35 SW-WGTEMPE 秤温度异常B41 SW-VRSFL 可变速故障B45 ST-WTHEH 秤量温度超过60度B46 ST-WTHEC2 秤量温度在30至40度 B47 ST-WTHEC1 秤量温度低于30度B48 ST-WADER 秤量温度A/D故障C01 SS-DEST SLC急停C02 SS-TGBH 异常高温C03 SS-AST 失速定时器C11 SS-DKC SLC开门运行C12 SS-TSDNG SLC TSD异常C13 SS-MCP-D5 MCP D5命令C14 SS-MCP-D89 MCP D89命令C1B SS-CCWC5 CC-WDT 5次C1C SS-CCWC4 CC-WDT 4次C31 SD-MCPWDE CC-WDT 故障C32 SD-RBOTNG MCP重启故障C33 SD-INITF MCP初始化故障C3D SS-CCWC3 CC-WDT 3次C41 SS-MCPT10S MCP-WDT屏蔽时间C4A SS-CCT10S CC-WDT屏蔽时间C4E SS-CCWC2 CC-WDT 2次C4F SS-CCWC1 CC-WDT 1次D32 SD-RAMER 驱动RAM故障D33 SD-DTER 驱动系统设定故障D35 SW-ASYSER ACC代码设定故障D36 SW-TSYER T/M代码设定故障D37 SW-SSYER 速度代码设定故障D39 SW-RAMER 控制RAM故障D3E SW-SETS-SYSER SETS设定故障E31 S-STER-P1ACL P1ACL故障E32 S-STER-TCA TCA故障E33 S-STER-CNV CNV故障E34 S-STER-ASC1 SC故障E35 S-STER-FCS1 前门CS1故障E36 S-STER-FDC1 前门DC1故障 E37 S-STER-RCS1 后门CS1故障 E38 S-STER-RDC1 后门DC1故障 E39 S-STER-WGD 秤量装置故障 E41 SW-P1ACL-HNG P1ACL故障E42 SW-TCA-HNG TCA故障E43 SW-CNV-HNG CNV故障E44 SW-ASC1-HNG SC故障E45 SW-FCS1-HNG 前门CS1故障 E46 SW-FDC1-HNG 前门DC1故障 E47 SW-RCS1-HNG 后门CS1故障 E48 SW-RDC1-HNG 后门DC1故障 E49 SW-WGD-HNG 秤量装置故障。

上海三菱电梯故障代码大全即便三菱电梯是比较知名的牌子，质量个方面也比较有保障，但三菱电梯也会出现一些故障问题。

三菱电梯从gps,GPS2到GPS3，系统机构发生了很大的变化，操作方法有较大差异。

但其基本故障代码是一样的。

在实际维修中，故障代码只是一个维修的参考：主板故障代码：E0 无故障E1 欠速故障E2 超速故障E3 反转故障E4AST故障(失速)E5 过电流E6 过电压E7 欠电压E8LB接触器故障E9接触器故障EA BK抱闸故障EB轿厢串行传送故障EC厅层串行传送故障ED系统错误(基板跨接器设定错误)EEsddnrs 驱动电脑不能再启动EFswnrs2 控制电脑不能再启动门机板故障代码：0 串行传送错误1 变频器过流2 +12v欠电压3 主回路欠压4 CPU之WDT错误4. GS(门锁)错误5. 位置开关错误7 开关门指令错误9 关门操作错误A 开关门超速A. 位置计数器出错B. 位置监测器出错C. 编码器错误D 过负载E. DLD余量不足F 超速检查F. GS释放时指示三菱电梯死机的原因：1. 限位、极限、换速开关距离不当或开关本身不好(注意：慢车有时好开有时不好开);2. 上下限位开关接触不好单向死机或偶尔急停;3. 轻载、超满载数据不好(平层后死机或没有到目的层即紧急停靠平层后死机);4. 超满载板性能不好(平层后死机);5. 平层感应器再平层感应器不好(快车平层后死机)(半年做次自学习);6. 编码器性能不好;7. 编码器尾部插头焊接不好，接触不好(偶尔死机或急停返平层死机，有时不返平层);8. P1 板与W1 板之间的接口接触不好死机(再关电送电好开一段时间又死机);9. 印板灰尘太多，天气潮湿感应电死机(用酒精洗干净，吹干即可);10. 程序块本身性能不好;11. 接地系统不好;12. 通讯部分引起(查有否干扰，查通讯线路、通讯板);13. 扁电缆干扰(平层后死机);14. 电源部分(查供电波形);15. 各主线接触不好引起(包括用户下部);16. 紧急电源识别触点接触不好(NORR 接触器没吸合);17. 主保险丝接触不好有急停现象;18. 基极变压器不好(运行中急停后又自动恢复或平层后死机);19. 基极变压器内部有轻微短路，上行死机，过电压;20. 驱动模块性能差(慢慢平层后死机);21. 驱动板或其插头不好;22. 驱动板上的驱动程序块本身不好或程序不好(运行中急停或平层后死机);23. 逆变器温度过高(会出现瞬时平层后死机，眨眼就恢复);24. 主充电电容容量不够死机(有时开不起来);25. 主充电电容充电瞬间保护的均压电阻接触不好(平层后死机或烧充电电容);26. 互感器插头或本身不好(快慢车均不好开);27. 再生模块性能不好死机;28. 再生电阻不好(接触不好或断线);29. 再生电阻配置错误，在某一个方向上运行到上部或下部满载死机;30. 控制屏输出到主机的大线在互感器的眼中穿错(快慢车均死机);31. 5#接触器、LB 接触器回馈信号不好;32. 抱闸火花消除器到接触器的线接触不好(平层后死机);33. 抱闸触点不好;34. 报闸力的设置过大或过小死机;35. 门机部分不好(查开关门限位，门机编码器);36. 安全触板接触不好(GPS-3)(平层后不能启动，但抱闸张开，在中间层也不返平层);37. 操纵箱基板不好或轿内显示板不好;38. 安全回路有电阻(但灯亮，不动车或急停);39. 门锁回路有电阻(但灯亮，不动车或急停);40. 钢丝绳打滑超过 16 次(急停或返平层后死机)。

三菱自动扶梯故障代码
e10 速度异常检出进行错误清除操作
e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作
e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式
e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间
e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值
e34 速度异常复位模式设定值异常设定速度异常复位模式
e35 运转脉冲计测定值异常设定运转脉冲计测值
e40 供油周期设定值异常设定供油周期
e41 供油时间设定值异常设定供油时间
e50 cpu错误再合上电源
e51 cpu内部ram w/r检查错误再合上电源
e52 cpu内部rom总和检查错误再合上电源
e53 eeprom占线计时器输出错误再合上电源
e54 eeprom写入许可错误再合上电源
e55 eeprom写入禁止错误再合上电源
e56 eeprom写入错误再合上电源
e58 运转信号接通故障错误断开运转信号,再合上电源进行错误清除操作
e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源.。

三菱电梯门机板故障码及其他资料
0 串行传送错误
1 变频器过流
2 +12v欠电压
3 主回路欠压
4 CPU之WDT错误
4. GS（门锁）错误
5. 位置开关错误
7 开关门指令错误
9 关门操作错误
A 开关门超速
A. 位置计数器出错
B。

位置监测器出错
C。

编码器错误
D 过负载
D。

GS断开指示
E. DLD余量不足
F 超速检查
F。

GS释放时指示
E0 无故障
E1 欠速故障
E2 超速故障
E3 反转故障
E4 AST故障（失速）
E5 过电流
E6 过电压
E7 欠电压
E8 LB接触器故障
E9 5接触器故障
EA BK抱闸故障
EB 轿厢串行传送故障
EC 厅层串行传送故障
ED 系统错误(基板跨接器设定错误）EE sddnrs 驱动电脑不能再启动
EF swnrs2 控制电脑不能再启动。

三菱电梯门机板故障码之宇文皓月创作
0 串行传送错误
1 变频器过流
2 +12v欠电压
3 主回路欠压
4 CPU之WDT错误
4. GS（门锁）错误
5. 位置开关错误
7 开关门指令错误
9 关门操纵错误
A 开关门超速
A. 位置计数器出错
B. 位置监测器出错
C. 编码器错误
D 过负载
D. GS断开指示
E. DLD余量缺乏
F 超速检查
F. GS释放时指示
E0 无故障
E1 欠速故障
E2 超速故障
E3 反转故障
E4 AST故障（失速）
E5 过电流
E6 过电压
E7 欠电压
E8 LB接触器故障
E9 5接触器故障
EA BK抱闸故障
EB 轿厢串行传送故障
EC 厅层串行传送故障
ED 系统错误（基板跨接器设定错误）EE sddnrs 驱动电脑不克不及再启动EF swnrs2 控制电脑不克不及再启动。

三菱无机房电梯故障查询表无机房电梯故障查询表将MON1旋转到1位置，将MON0旋转到0位置时的显示结果如下：显示结果：一—-E00 没有异常-—-—-E01 温度异常《SW—THMFT》—--——E02 紧急停止运行记录一次《SW-EST1》—--—-E03 CC-WDT3次检出《SS-SLCWC3》—-——-E04 SLC-WDT3次检出《SS—SLCWC》-----—E05 过电流检出《SW-SOCR》-—--——E06 再生电阻负载过大《SW—SOLR》-——-—-E07 41DG门锁电路异常《SW—E41》———---E08 终端限位开关异常〈SW—TSCK〉————--E09 PAD异常检出<SW—PAD>--————E0A 称重数值异常检出<SW—WGER〉-——-——E0B E1板故障（SWE1FC）--——--E0C UHS/DHS开关故障（SWUDHSE)———-——E0D--—-——-——--—E0F——----——二．将MON1旋转到1位置,将MON0旋转到1位置时的显示结果如下：显示结果：-——-—E10 没有异常-----E11 远程复位/测试〈SW-RSRTC〉--—--E12 选层器错误（士力驼）16次异常检出〈ST—SELD〉-—-——E13 串行故障〈ST—STER〉--———E14 电容器容量不足<ST-CAPC>—--—-E15 手动运行按钮异常〈ST-HDOK〉-——-E16 模式与测速数据偏差异常《SD—OVJP》—-—-E17 ＃LB线圈连续5次异常断电检出《ST-DFLR》—---E18 5线圈连续5次异常断电检出《ST-DF5》--—-E19 #BK1动作矢败4次异常检出《ST—BFDK》-——-E1A ＃BK2动作矢败4次异常检出《ST—DFLV》-—-—E1B LVLT5次--——E1C E1板故障--—-—E1D 风扇故障--———E1E 风扇或E1板故障—————E1F 风扇或E1板故障三．将MON1旋转到1位置，将MON0旋转到2位置时的显示结果如下：显示结果：——-—E20 没有异常-——-E21 #5ON异常检出（SWE5）-——-E22 紧急停止运行记录2次《SW-EST2》--——E23 系统异常《ST—SYER》———-E24 在复位请求《ST—RSRQH》--——E25 PCB集极驱动板异常《SS-GDFH》-—--E26 DC—CT异常《SD-CTER》-—--E27 -—-—-——--—--—-————--—-————----—-E28 浸水感应器故障----E29 返浸水动作结束-—--E2A ＃PWD关断指令持续3分钟——--E2B 异常紧急停车后不能在启动《SW-ETST》—---E2C 制动器拖动运结束-——-E2D 制动器再拖动故障《--——E2E-—----———————-——---————---—-E2F 选层器错误（士力驼）16次异常检出四．将MON1旋转到1位置，将MON0旋转到3位置时的显示结果如下：显示结果:-——-E30 没有异常———-E31 MELD负荷过大《SD-SLTT》----E32 异常低速《SW—TGBL》---—E33 速度异常过高《SW—TGBH》-—--E34 反转定时（电机运行时间限制）----E35 逆转运行《SW—TGBR》—--—E36 反转定时（SW—ASTW》—-——E37 --—--------——-—-—--—-----————》—-——E38 整流器电压过大时检出《SS-COVF》——-—E39 整流器电压过低时检出《SSLVLT》———-E3A CC—WDT4次异常检出《SS-CCWC4———-E3B SLC—WDT4次异常检出〈SS—SLCWC5〉-—-—E3C 逆边器电流过大时检出<SS—LOCFO>----E3D SLC—CPU紧急停止时动作检出〈SS—DEST〉---—E3E 篇码器故障（自动)-———E3F 篇码器故障（手动）五．由将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下：显示结果:---—E40 没有异常—-——E41 紧急停止运行记录2次〈SW—EST2>-———E42 整流器电压过低时检出〈SS—LVLTT〉—--—-E43 紧急停止回复〈SW-ESTR>-——-—E44 LB线圈故障断电时检出-——-E45 5线圈故障断电时检出——--E46 ＃BK1迫力连接点异常检出-—-—E47 ＃BK2迫力连接点异常检出—--—E48 上电--—-E4B 逆变器充电失败六．将MON1旋转到1位置,将MON0旋转到5位置时的显示结果如下:显示结果：—-——E50 没有异常----E51 29安全回路时检出〈SN-29〉—--—E52 29安全回路动作时检出〈SN—29LT〉记忆锁存—--—E53 断电(DC）—-—-E54 整流器电压不足时检出〈SS—LVLT>--—-E55 12V电源异常〈SS-12VFL〉——-—E56 控制柜打开———-E57 手动模式时电流负荷过大〈SD-HRT>—---E58 驱动发出时紧急停止指令〈SD-32GQ>—-—-E59 紧急停止指令〈SC-S29〉———-E5A 迫力基板异常〈SS-BKE〉—-——E5B 异常制动器滑动距离七．将MON1旋转到1位置，将MON0旋转到6位置时的显示结果如下：显示结果：-———E60 没有异常--——E61 整流器电压不足---—E62 PCB集极驱动板异常《SS-GDFH》-———E63 逆变器保护回路动作《SS—LFO》---—E64 29安全回路动作时检出《SS-29LT》锁存记忆》——--E65 12V电源异常----E66 逆变器温度超75度异常检出-—--E67 逆变器温度超90度异常检出—---E68 温度开关冷却/接插件断线-—-—E69 逆变器电流过大————E6A 整流器电压过大时检出-——-E6B 欠相或电压过低时检出—--—E6C E1板警告（SSEALH）--—-E6D DC电源故障《SSPSPFH》----E6E AC电源故障《SSACFSH》----E6F ＃PWD（电源故障检出）八．将MON1旋转到1位置,将MON0旋转到7位置时的显示结果如下：显示结果：-—--E70 没有异常—---E71 CC—WDT5次异常检出———-E72 CC—WDT4次异常检出—-——E73 CC-WDT3次异常检出——--E74 SLC-WDT5次异常检出《SS-SLCWC5》--—-E75 SLC—WDT4次异常检出————E76 SLC—WDT3次异常检出——--E7C 称量印板低于30度《SSWGTH1》--——E7D 称量印板30—40度——-—E7E 称量印板超过60度—-—-E7F 称量装置A/D转八．将MON1旋转到1位置，将MON0旋转到8位置时的显示结果如下：显示结果：--—-E80 没有异常--——E81 ＃BK1过电流-—-—E82 ＃BK2过电流--—-E83 ＃BK1 DC-CT断线--——E84 #BK2 DC—CT断线—-—-E85 ＃BK1线圈故障---—E86 ＃BK2线圈故障——-—E87 ＃BK1线圈短路-———E88 ＃BK2线圈短路———-E89 ＃BK1 DC—CT故障—--—E8A #BK2 DC—CT故障九．将MON1旋转到1位置，将MON0旋转到9位置时的显示结果如下: 显示结果:——-—E90 没有异常-—--E91 驱动E-STOP—---E92 电机过电流—OCR》--—-E93 不能再启动《SD—DNRS》———-E94 MELD负荷过大时检出《SD—SLTI》-—--E95 TSD不正常时检出《SD-TSDP》--——E96 行走时称重异常检出《SD—WGHDF2》—-—-E97 DC-CT异常检出《SD-CTER》—-—-E98 TSD异常动作检出《SD—TSA》-—-—E99 篇码器Z 相故障—AZER》—---E99 篇码器F相故障-—--E9B 带定时器电机过电流检测-—-—E9E 门机切断回路故障十．将MON1旋转到1位置，将MON0旋转到A位置时的显示结果如下：显示结果：--——EA0 没有异常—-—-EA1 模式与测速偏差异常<SD—PVJP〉--—-EA2 模式与测速偏差异常<SD—OVJP〉—--—EA3 驱动发出之紧急停止指令-——-EA4 再生电阻负荷过大-———EA5 本机模式与测速比较有偏差〈SD—PTC>—--—EA6 手动过载运行-——-EA7 逆变器电流过大时检出----EA8 TSD—PAD故障检出<SD—PADE〉—-—-EA9 称量装置传送错误—-—————EAA 称量装置十一．将MON1旋转到1位置，将MON0旋转到B位置时的显示结果如下：显示如下：——-—EBO 没有异常---—EB1 停机10分钟不能在启动〈SW-32DT10〉———-EB2 停机16分钟后不能再启动-——-EB3 再不能启动超过10分钟〈SW-DSTR10〉-——-EB4 再不能启动超过10分钟〈SW-57EBT>—-—-EB5 门不能开启超过2分钟〈SW—CONE〉—---EB6 FUSE保险超过2分钟<SW-EFSOF>————EB7 ＃60故障-—-—EB8 门不能开启-—-—EB9 操纵箱鼓障IJH〉———-—-EBA 门传感器ON故障———-EBB 困人警报〈SZ—EMBH〉—-——EBC 警报不能使用〈SZ—EMBH〉—--—EBD 群控管理异常〈SZ—GCIJO〉——--EBE 电源故障(层站）——--EBF 门传感器OFF故障十二．将MON1旋转到1位置，将MON0旋转到C位置时的显示结果如下：显示结果：—-——EC0 没有异常——--EC1 SLC传输异常<SS-TRER〉—-—-EC2 SLC紧急停止动作-———EC3 SLC速度过高-—--EC4 SLC反转定时器—-——EC5 开门运行检出———-EC6 SLC的RAM异常检出〈SS-RAMER〉十三．将MON1旋转到1位置,将MON0旋转到D位置时的显示结果如下：显示结果；-—-—EDO 没有异常—-—-ED1 轿箱正门BC-CPU1异常检出〈SF-FBCIIJH>—-——ED2 轿箱正门BC—CPU2异常检出-—-—ED3 轿箱正门BC—CPU3异常检出-———ED4 轿箱正门BC-CPU4异常检出—-——ED5 正门CAR—STATION的CPU异常检出<SF-FCSJJH〉-———ED6 前门DC-CPU故障————ED7 正门轿箱显示灯的CPU异常检出,〈SF—FICIJH〉—---ED8 正门轿箱的OPTION—CPU异常检出〈SF—FCZIJH〉-———ED9 SC-CPU严重故障〈SC-SCER8>---—EDA SH—CPU严重故障-—--EDB SC-CPU轻微故障-—--EDC SH-CPU轻微故障-———EDD HS-CPU故障〈SC—HSAIJ〉十四．将MON1旋转到1位置,将MON0旋转到E位置时的显示结果如下: 显示结果；——-— EE0 没有异常---—EE1 轿箱后门BC—CPU5异常检出〈SF-RBC5IJH〉——-—EE2 轿箱后门BC-CPU6异常检出—---EE3 轿箱后门BC—CPU7异常检出--—-EE4 轿箱后门BC—CPU8异常检出〈SF-RBC8IJH〉--——EE5 后门CAR—ASTTION的CPU异常检出〈SF—RCSIJH〉--—-EE6 后门控制CPU异常检出----EE7 后门轿箱显示灯的CPU异常检出〈SF—RICIJH〉—-——EE8 后门轿箱的OPTION—CPU异常检出〈SF-RCZIJH〉。
