三菱电梯GPS-3故障代码详细说明

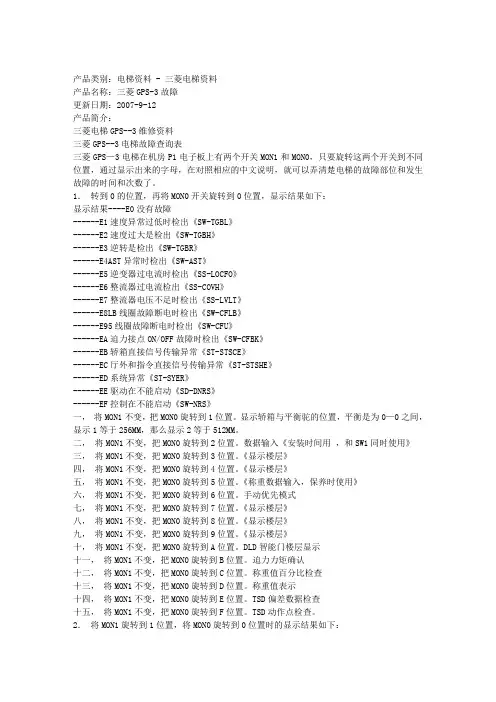

产品类别：电梯资料 - 三菱电梯资料产品名称：三菱GPS-3故障更新日期：2007-9-12产品简介：三菱电梯GPS--3维修资料三菱GPS--3电梯故障查询表三菱GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

GPS-III故障代码三菱GPS--3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

手动优先模式七，将MON1不变，把MON0旋转到7位置。

《显示楼层》八，将MON1不变，把MON0旋转到8位置。

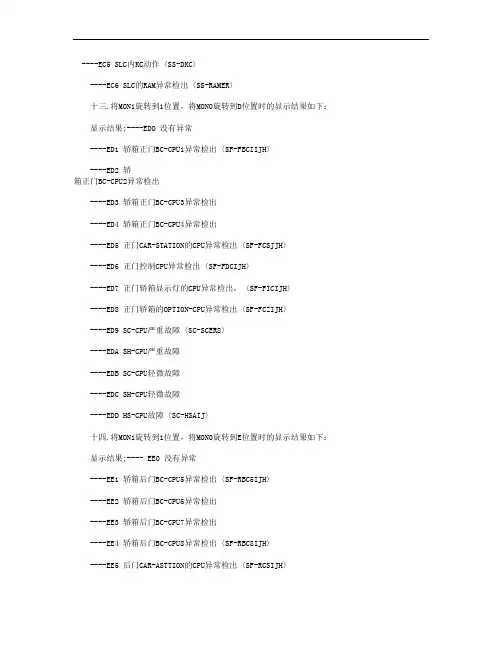

----EC5 SLC内KC动作〈SS-DKC〉----EC6 SLC的RAM异常检出〈SS-RAMER〉十三.将MON1旋转到1位置，将MON0旋转到D位置时的显示结果如下：显示结果;----EDO 没有异常----ED1 轿箱正门BC-CPU1异常检出〈SF-FBCIIJH〉----ED2 轿箱正门BC-CPU2异常检出----ED3 轿箱正门BC-CPU3异常检出----ED4 轿箱正门BC-CPU4异常检出----ED5 正门CAR-STATION的CPU异常检出〈SF-FCSJJH〉----ED6 正门控制CPU异常检出〈SF-FDCIJH〉----ED7 正门轿箱显示灯的CPU异常检出，〈SF-FICIJH〉----ED8 正门轿箱的OPTION-CPU异常检出〈SF-FCZIJH〉----ED9 SC-CPU严重故障〈SC-SCER8〉----EDA SH-CPU严重故障----EDB SC-CPU轻微故障----EDC SH-CPU轻微故障----EDD HS-CPU故障〈SC-HSAIJ〉十四.将MON1旋转到1位置，将MON0旋转到E位置时的显示结果如下：显示结果;---- EE0 没有异常----EE1 轿箱后门BC-CPU5异常检出〈SF-RBC5IJH〉----EE2 轿箱后门BC-CPU6异常检出----EE3 轿箱后门BC-CPU7异常检出----EE4 轿箱后门BC-CPU8异常检出〈SF-RBC8IJH〉----EE5 后门CAR-ASTTION的CPU异常检出〈SF-RCSIJH〉----EE6 后门控制CPU异常检出----EE7 后门轿箱显示灯的CPU异常检出〈SF-RICIJH〉----EE8 后门轿箱的OPTION-CPU异常检出〈SF-RCZIJH〉--EAE MCP-WDT4次异常检出〈SD-MCPWDE〉。

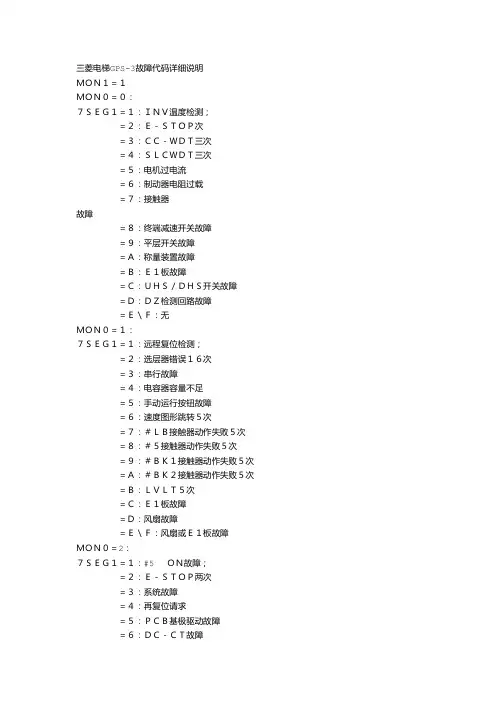

三菱电梯GPS-3故障代码详细说明ＭＯＮ１＝１ＭＯＮ０＝０：７ＳＥＧ１＝１：ＩＮＶ温度检测；＝２：Ｅ－ＳＴＯＰ次＝３：ＣＣ－ＷＤＴ三次＝４：ＳＬＣＷＤＴ三次＝５：电机过电流＝６：制动器电阻过载＝７：接触器故障＝８：终端减速开关故障＝９：平层开关故障＝Ａ：称量装置故障＝Ｂ：Ｅ１板故障＝Ｃ：ＵＨＳ／ＤＨＳ开关故障＝Ｄ：ＤＺ检测回路故障＝Ｅ＼Ｆ：无ＭＯＮ０＝１：７ＳＥＧ１＝１：远程复位检测；＝２：选层器错误１６次＝３：串行故障＝４：电容器容量不足＝５：手动运行按钮故障＝６：速度图形跳转５次＝７：＃ＬＢ接触器动作失败５次＝８：＃５接触器动作失败５次＝９：＃ＢＫ１接触器动作失败５次＝Ａ：＃ＢＫ２接触器动作失败５次＝Ｂ：ＬＶＬＴ５次＝Ｃ：Ｅ１板故障＝Ｄ：风扇故障＝Ｅ＼Ｆ：风扇或Ｅ１板故障ＭＯＮ０＝2：７ＳＥＧ１＝１：#5 ＯＮ故障；＝２：Ｅ－ＳＴＯＰ两次＝３：系统故障＝４：再复位请求＝５：ＰＣＢ基极驱动故障＝６：ＤＣ－ＣＴ故障＝７：无＝８：浸水感应器故障＝９：反浸水动作结束＝Ａ：＃ＰＷＤ开关指令持续三分钟＝Ｂ：扶手开关保持＝Ｃ：制动器拖动运行结束＝Ｄ：制动器再动作故障＝Ｅ：无＝Ｆ：选层器故障运行１６次ＭＯＮ０＝３：７ＳＥＧ１＝１：ＭＥＬＤ过载；＝２：异常低速＝３：异常高速＝４：反转定时＝５：反向运行＝６：反转定时器（ＣＷＴ）＝７：反转定时器（ＣＷＴＢＳ标准）＝８：逆变器过电压＝９：逆变器欠电压＝Ａ：ＣＣ－ＷＤＴ四次＝Ｂ：ＳＬＣ－ＷＤＴ４次＝Ｃ：逆变器过电流＝Ｄ：ＳＬＣＥ－ＳＴＯＰ＝Ｅ：编码器故障（自动）＝Ｆ：编码器故障（手动）ＭＯＮ０＝４：７ＳＥＧ１＝１：两次Ｅ－ＳＴＯＰ；＝２：ＩＮＶ欠电压＝３：Ｅ－ＳＴＯＰＦ／Ｆ复位＝４：＃ＬＢ线圈故障＝５：＃５线圈故障＝６：＃ＢＫ１线圈故障＝７：＃ＢＫ２线圈故障＝８：上电＝９：无＝Ａ：无＝Ｂ：逆变器充电失败＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝５：７ＳＥＧ１＝１：电气安全回路＝２：＃２９锁存＝３：断电＝４：ＩＮＶ欠电压＝５：１２Ｖ电源故障＝６：控制屏打开＝７：手动过载运行＝８：驱动Ｓ／ＷＥ－ＳＴＯＰ＝９：管理Ｓ／ＷＥ－ＳＴＯＰ＝Ａ：无＝Ｂ：异常制动器滑动距离＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝6：７ＳＥＧ１＝１：逆变器欠压；＝２：ＰＣＢ基极驱动故障＝３：ＩＮＶ保护回路动作＝４：＃２９锁存＝５：１２Ｖ电源故障＝６：温度开关超７５度＝７：温度开关超９０度＝８。

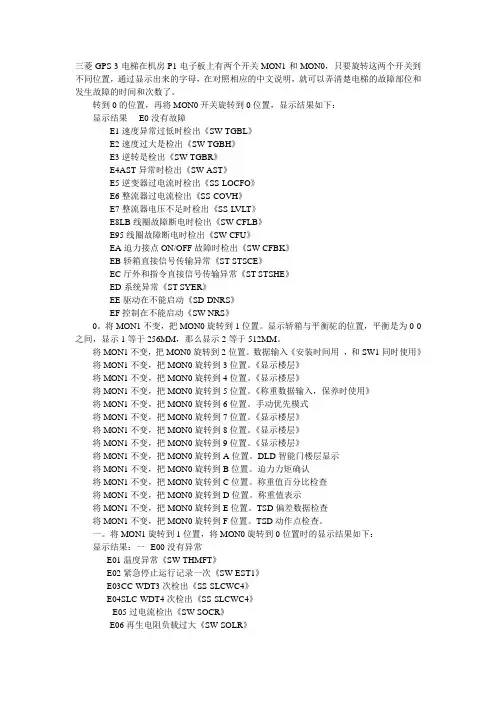

三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

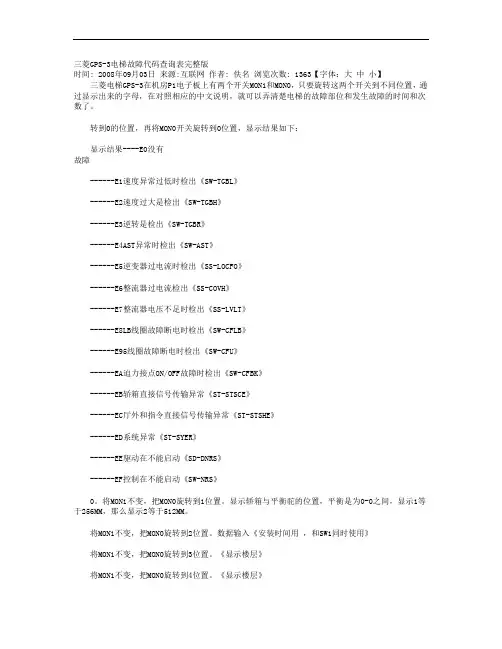

三菱GPS-3电梯故障代码查询表完整版时间: 2008年09月03日来源:互联网作者: 佚名浏览次数: 1363【字体：大中小】三菱电梯GPS-3在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

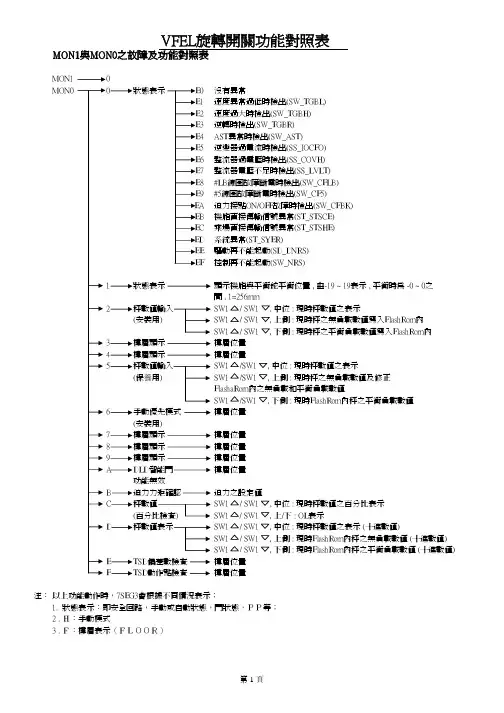

VFEL旋轉開關功能對照表MON1與MON0之故障及功能對照表MON10MON00狀態表示沒有異常速度異常過低時檢出(SW_TGBL)速度過大時檢出(SW_TGBH)逆轉時檢出(SW_TGBR)AST異常時檢出(SW_AST)逆變器過電流時檢出(SS_IOCFO)整流器過電壓時檢出(SS_COVH)整流器電壓不足時檢出(SS_LVLT)#LB線圈故障斷電時檢出(SW_CFLB)#5線圈故障斷電時檢出(SW_CF5)迫力接點ON/OFF故障時檢出(SW_CFBK)機廂直接傳輸信號異常(ST_STSCE)乘場直接傳輸信號異常(ST_STSHE)系統異常(ST_SYER)驅動再不能起動(SD_DNRS)控制再不能起動(SW_NRS)1狀態表示顯示機廂與平衡鉈平衡位置 , 由-19 ~ 19表示 , 平衡時為 -0 ~ 0之間 , 1=256mm2SW1 / SW1 , 中位 : 現時秤數值之表示(安裝用)SW1 / SW1 , 上側 : 現時秤之無負載數值寫入FlashRom內SW1 / SW1 , 下側 : 現時秤之平衡負載數值寫入FlashRom內3樓層顯示樓層位置4樓層顯示樓層位置5SW1 /SW1 , 中位 : 現時秤數值之表示(保養用)SW1 /SW1 , 上側 : 現時秤之無負載數值及修正FlashaRom內之無負載和平衡負載數值SW1 /SW1 , 下側 : 現時FlashRom內秤之平衡負載數值6手動優先模式樓層位置(安裝用)7樓層顯示樓層位置8樓層顯示樓層位置9樓層顯示樓層位置A DLD智能門樓層位置功能無效迫力力矩確認迫力之設定值C SW1 / SW1 , 中位 : 現時秤數值之百分比表示SW1 / SW1 , 上/下 : OL表示D SW1 / SW1 , 中位 : 現時秤數值之表示 (十進數值)SW1 / SW1 , 上側 : 現時FlashRom內秤之無負載數值 (十進數值)SW1 / SW1 , 下側 : 現時FlashRom內秤之平衡負載數值 (十進數值)E TSD偏差數檢查樓層位置TSD動作點檢查樓層位置注：以上功能動作時，7SEG3會根據不同情況表示；1. 狀態表示：即安全回路，手動或自動狀態，門狀態，ＰＰ等；2 . Ｈ：手動模式3 . Ｆ：樓層表示（ＦＬＯＯＲ）MON11或 5 *1MON00控制S/W NRS E00沒有異常原因表示E01溫度異常 (SW_THMFT)E02緊急停止運行記錄1次 (SW_EST1)E03CC-WDT 3次檢出 (SS_CCWC3) *4E04SLC-WDT 3次檢出 (SS_SLCWC3) *3E05過電流檢出 (SW_SOCR)E06回生電阻負荷過大 (SW_SOLR) *2E0741DG鎖閘鎖線路異常 (SW_E41)E08終端限位制異常 (SW_TSCK)E09PAD異常檢出 (SW_PAD)E0A秤數值異常檢出 (SW_WGER)1控制S/W NRS E10沒有異常原因表示E11復位後重試不能 (SW_RSRTC)E12士力鉈16次異常檢出 (ST_SELD)E13直接傳輸CPU傳送異常 (ST_STER)E14電容器異常檢出 (ST_CAPC)E15手動按鈕異常 (ST_HDOK)E16模式與測速數據偏差異常 (SD_OVJP)E17#LB線圈連續4次異常斷電檢出 (ST_DFLB)E18#5線圈連續4次異常斷電 檢出(ST_DF5)E19迫力接點回路連續4次異常檢出 (ST_DFBK)E1A整流器電壓不足8次檢出 (ST_DFLV)2控制S/W NRS E20沒有異常原因表示E21#89回路異常檢出 (SW_E89)E22緊急停止運行記錄2次 (SW_EST2)E23系統異常 (ST_SYER)E24回復後再嘗試檢出 (ST_RSRQH)E25集極驅動板異常 (SS_GDFH)E26DC_CT異常 (SD_CTER)3控制S/W E-STOP E30沒有異常原因表示E31MELD之負荷過大 (SD_SLIT) *2E32異常低速 (SW_TGBL)E33速度異常過高 (SW_TGBH)E34AST異常動作 (SW_AST)E35逆轉運行 (SW_TGBR)E36AST異常動作 (SW_ASTW) 低速機使用E37AST異常動作 (SW_ASTWV) 低速機使用E38整流器電壓過大時檢出 (SS_COVH)E39整流器電壓過低時檢出 (SS_LVLT)E3A CC-WDT4次異常檢出 (SS_CCWC4) *4E3B SLC-WDT4次異常檢出 (SS_SLCWC4) *3E3C逆變器電流過大時檢出 (SS_IOCFO)E3D SLC-CPU內之緊急停止動作檢出 (SS_DEST) *3*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON04控制S/W E-STOP E40沒有異常原因表示E41緊急停止運行記錄2次 (SW_EST2)E42整流器電壓過低時檢出 (SS_LVLTT)E43緊急停止回復 (SW_ESTR)E44#LB線圈故障斷電時檢出(SW_CFLB)E45#5線圈故障斷電時檢出(SW_CF5)E46迫力接點異常時檢出(SW_CFBK)E47#89線圈故障斷電時檢出(SW_CF89)E48#89故障時檢出 (SY_89ST)5控制S/W E-STOP E50沒有異常原因表示E51#29安全回路檢出 (SN29)E52#29安全回路動作時檢出(SS_29LT)鎖存記憶E53欠相或電源過低時檢出 (SS_PWFH)E54整流器電壓不足時檢出 (SS_LVLT)E5512V電源異常 (SS_12VFL)E57手動模式時電流負荷過大 (SD_HRT)E58驅動發出之緊急停止指令 (SD_32GQ)E59緊急停止指令 (SC_S29)6H/W安全回路E60沒有異常異常原因表示E61整流器電壓不足時檢出 (SS_LVLT)E62集極驅動基板異常 (SS_GDFH)E63逆變器保護回路動作 (SS_LFO)E64#29安全回路動作時檢出 (SS_29LT)鎖存記憶E6512V電源異常 (SS_12VFL)E66逆變器溫度異常檢出 (SS_THMH)E67鎖相環檢出 (SS_PLLFH)E68整流器電流過大 (SS_COCH)E69逆變器電流過大時檢出 (SS_IOCFO)E6A整流器電壓過大時檢出 (SS_COVH)E6B欠相或電源過低時檢出 (SS_PWFH) 7H/W安全回路 E70沒有異常異常原因表示E71CC-WDT5次異常檢出 (SS_CCWC5) *3E72CC-WDT4次異常檢出 (SS_CCWC4) *3E73CC-WDT3次異常檢出 (SS_CCWC3) *3E74SLC-WDT5次異常檢出 (SS_SLCWC5) *4E75SLC-WDT4次異常檢出 (SS_SLCWC4) *4E76SLC-WDT3次異常檢出 (SS_SLCWC3) *4*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON0E90沒有異常E91驅動E-STOP檢出(SD_DEST)E92電流負荷過大 (SD_OCR)E93不能再次起動 (SD_DNRS)E94MELD負荷過大檢出 (SD_SLIT) *2E95TSD不正常動作檢出 (SD_TSDP)E96行走中秤異常檢出 (SD_WGHTF2)E97DC-CT異常檢出 (SD_CTER)E98TSD異常動作檢出 (SD_TSA)EA0沒有異常EA1模式與測速數據偏差異常 (SD_PVJP)EA2模式與測速數據偏差異常 (SD_OVJP)EA3驅動發出之緊急停止指令 (SD_32GQ)EA4回生電阻負荷過大 (SD_OLR)EA6手動模式時電流負荷過大 (SD_HRT)EA7逆變器電流過大時檢出 (SD_IOCF)EA8TSD-PAD故障檢出 (SD_PADE)EB0沒有異常EB1停機10分鐘後不能再起動 (SW_32DT10)EB2停機16分鐘後不能再起動 (SW_32DT16)EB3再不能起動超過10分鐘 (SW_DSTR10)EB4再不能起動超過10分鐘 (SW_57EBT)EB5門不能開啟超過2分鐘 (SW_CONE)EB6FUSE斷路超過2分鐘 (SW_EFSOF)EB7#60異常檢出 (SW_60CHK)EB8門不能開啟 (SW_NLH)EB9主控制板異常檢出 (SQ_MBCIJH)EBB困人警報 (SZ_EMAH)EBC警報不能使用 (SZ_EMBH)EBD群控管理異常 (SZ_GCIJO)EBE系統電源異常檢出(SW_PWER)EC0沒有異常EC1SLC傳輸異常 (SS_TRER) *3EC2SLC之緊急停止動作 (SS_DEST) *3EC3SLC內之速度過高 (SS_TGBH) *3EC4SLC之AST動作 (SS_AST) *3EC5SLC內之KC動作 (SS_DKC) *3EC6SLC之RAM異常檢出 (SS_RAMER) *3*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON0D驅動S/W異常ED0沒有異常原因表示ED1機廂正門扲手BC-CPU1異常檢出 (SF_FBC1IJH) *4ED2機廂正門扲手BC-CPU2異常檢出 (SF_FBC2IJH) *4ED3機廂正門扲手BC-CPU3異常檢出 (SF_FBC3IJH) *4ED4機廂正門扲手BC-CPU4異常檢出 (SF_FBC4IJH) *4ED5正門CAR-STATION之CPU異常檢出 (SF_FCSIJH)ED6正門控制之CPU異常檢出 (SF_FDCIJH)ED7正門機廂顯示燈之CPU異常檢出 (SF_FICIJH)ED8正門機廂之OPTION-CPU異常檢出 (SF_FCZIJH)ED9SC-CPU嚴重故障 (SC_SCER8) *5EDA SH-CPU嚴重故障 (SC_SHER8) *6EDB SC-CPU輕微故障 (SC_SCER) *5EDC SH-CPU輕微故障 (SC_SHER) *6EDD HS-CPU故障 (SC_HSAIJ) *6E驅動S/W異常EE0沒有異常原因表示EE1機廂後門扲手BC-CPU5異常檢出 (SF_RBC5IJH)EE2機廂後門扲手BC-CPU6異常檢出 (SF_RBC6IJH)EE3機廂後門扲手BC-CPU7異常檢出 (SF_RBC7IJH)EE4機廂後門扲手BC-CPU8異常檢出 (SF_RBC8IJH)EE5後門CAR-STATION之CPU異常檢出 (SF_RCSIJH)EE6後門控制之CPU異常檢出 (SF_RDCIJH)EE7後門機廂顯示燈之CPU異常檢出 (SF_RICIJH)EE8後門機廂之OPTION-CPU異常檢出 (SF_RCZIJH)*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求*3 管理邏輯CPU內之測速檢查*4 機廂扲手CPU。

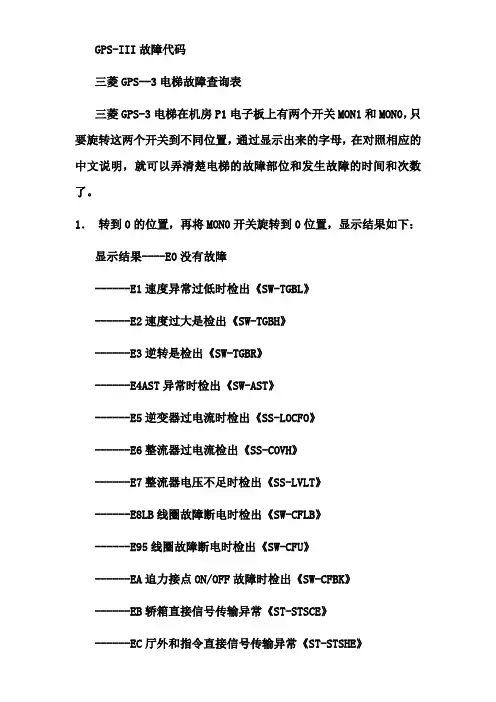

GPS-III故障代码GPS-III故障代码三菱GPS--3电梯故障查询表三菱GPS—3电梯在机房P1电子板上有两个开关MON 1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《S S-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MO N1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

手动优先模式七，将MON1不变，把MON0旋转到7位置。

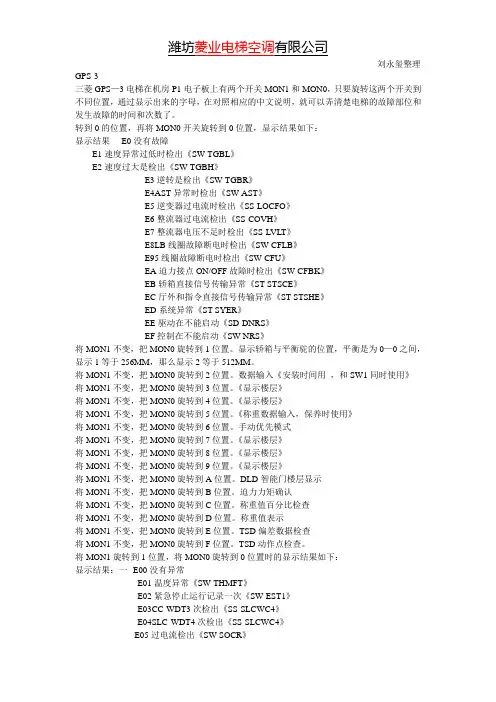

GPS-3三菱GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

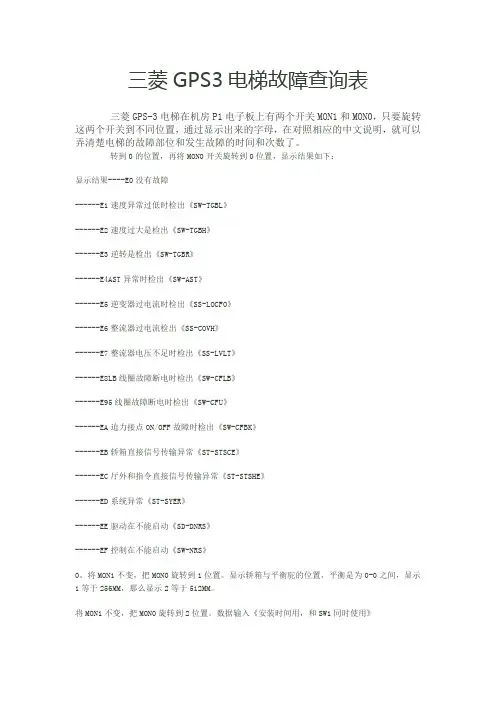

三菱GPS3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

三菱GPS--3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

GPS-III故障码祥解（表一）
操作方法：将P1板上的旋转拨码开关MON1调到1(故障)或5位置，将MON0分别调到0~F；3个7段码分别显示：d , E , 0~F。

详细故障码对
GPS-III故障码祥解（表二）
操作方法：将P1板上的旋转拨码开关MON1调到1(故障显示)位置，将MON0分别调到0~F；3个7段码分别显示：d , E , 0~F。

详细故障码对
GPS-III故障码祥解（表三）
操作方法：将P1板上的旋转拨码开关MON1调到1(故障显示)位置，将MON0分别调到0~F；3个7段码分别显示：d , E , 0~F。

详细故障码对
GPS-III故障码祥解（表四）
操作方法：将P1板上的旋转拨码开关MON1调到1(故障显示)位置，将MON0分别调到0~F；3个7段码分别显示：d , E , 0~F。

详细故障码对应如下：。

三菱GPS-Ill 故障代码作者：佚名M0N1转到0的位宜，再将MONO 开关旋转到0位垃，显示结果如下: 显示结果--E0没有故障 -…E1速度异常过低时检岀《SW-TGBL 》——E2速度过大是检出《SW-TGBH 》——E3逆转是检出《SW ・TGBR 》——E4AST 异常时检岀《SW ・AST 》--…E5逆变器过电流时检岀《SS-LOCFO 》-…E6整流器过电流检出《SS-COVH))E7整流器电压不足时检出《SS-LVLT 》——E8LB 线圈故障断电时检出《SW-CFLB 》——E95线圈故障断电时检出《SW-CFU 》——EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》……EB 轿箱直接信号传输异常《ST-STSCE 》一…EC 厅外和指令直接信号传输异常《ST-STSHE 》——ED 系统异常《ST-SYER 》……EE 驱动在不能启动《SD ・DNRS 》 ——EF 控制在不能启动《SW-NRS 》MON10。

将MON1不变，把MONO 旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0 之间，显示1等于256MM,那么显示2等于512MM.数据输入《安装时间用，和SW1R 时使用》 《显示楼层》 《显示楼层》 《称重数据输入，保养时使用》 手动优先模式《显示楼层》 《显示楼层》 《显示楼层》DLD 智能门楼层显示 迫力力矩确认 称重值百分比检查 称重值表示 TSD 偏差数据检査 TSD 动作点检查。

一。

将MON1旋转到1位置，将MONO 旋转到0位置时的显示结果如下: 显示结果：一-E00没有异常…-E01温度异常^SW-THMFT 》E02紧急停止运行记录一次《SW-ESTD 〉E03CC-WDT3 次检出《SS-SLCWC4》 …一E04SLC-WDT4次检出《SS ・SLCWC4》------E05过电流检出《SW-SOCR 》……E06再生电阻负载过大《SW-SOLR 》——E0741DG f J 锁电路异常《SW-E4i 》 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 把MONO 旋转到2位置。

----E37 AST异常动作《SW-ASTWV》----E38 整流器电流过大时检出《SS-COVF》----E39 整流器电压过低时检出《SSLVLT》----E3A CC-WDT4次异常检出《SS-CCWC4----E3B SLC-WDT4次异常检出〈SS-SLCWC5〉----E3C 逆边器电流过大时检出〈SS-LOCFO〉----E3D SLC-CPU紧急停止时动作检出〈SS-DEST〉----E3E 整流器充电异常〈SW-CVER〉五. 由将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下：显示结果：----E40 没有异常----E41 紧急停止运行记录2次〈SW-EST2〉----E42 整流器电流过低时检出〈SS-LVLTT〉-----E43 紧急停止回复〈SW-ESTR〉-----E44 LB线圈故障断电时检出----E45 5线圈故障断电时检出----E46 迫力连接点异常检出----E47 89线圈故障断电时检出----E48 89故障时检出六.将MON1旋转到1位置，将MON0旋转到5位置时的显示结果如下：显示结果：----E50 没有异常----E51 29安全回路时检出〈SN-29〉----E52 29安全回路动作时检出〈SN-29LT〉记忆锁存----E53 欠相或者电压过低时检出〈SS-PWFH〉----E54 整流器电压不足时检出〈SS-LVLT〉----E55 12V电源异常〈SS-12VFL〉----E56 模式与测速比有偏差〈SD-PTC〉----E57 手动模式时电流负荷过大〈SD-HRT〉----E58 驱动发出时紧急停止指令〈SD-32GQ〉----E59 紧急停止指令〈SC-S29〉----E5A 迫力基板异常〈SS-BKE〉----E5B 模式与测速比有偏差----E5C EST异常而引起不能再启动〈SW-ETSES〉七.将MON1旋转到1位置，将MON0旋转到6位置时的显示结果如下：显示结果：----E60 没有异常----E61 整流器电压不足----E62 集极驱动板异常《SS-GDFH》----E63 逆变器保护回路动作《SS-LFO》----E64 29安全回路动作时检出《SS-29LT》锁存记忆》----E65 12V电源异常----E66 逆变器温度异常检出----E67 锁相环检出《SS-PLLFH》----E68 整流器电流过大----E69 逆变器电流过大----E6A 整流器电流过大时检出----E6B 欠相或电压过低时检出八.将MON1旋转到1位置，将MON0旋转到7位置时的显示结果如下：显示结果：----E70 没有异常----E71 CC-WDT5次异常检出----E72 CC-WDT4次异常检出----E73 CC-WDT3次异常检出----E74 SLC-WDT5次异常检出《SS-SLCWC5》----E75 SLC-WDT4次异常检出----E76 SLC-WDT3次异常检出九.将MON1旋转到1位置，将MON0旋转到9位置时的显示结果如下：显示结果：----E90 没有异常----E92 电流负荷过大《SD-OCR》----E93 不能再启动《SD-DNRS》----E94 MELD负荷过大时检出《SD-SLTI》----E95 TSD不正常时检出《SD-TSDP》----E96 行走时称重异常检出《SD-WGHDF2》----E97 DC-CT异常检出《SD-CTER》----E98 TSD异常动作检出《SD-TSA》----E99 摩打解码器Z相异常检出《SD-AZER》----E9A 摩打解码器F相异常检出〈SD-AEER〉----E9B PM摩打限电流过大〈SD-TOCR〉十.将MON1旋转到1位置，将MON0旋转到A位置时的显示结果如下：显示结果：----EA0 没有异常----EA1 模式与测速偏差异常〈SD-PVJP〉----EA2 模式与测速偏差异常〈SD-OVJP〉----EA3 驱动发出之紧急停止指令----EA4 再生电阻负荷过大----EA5 本机模式与测速比较有偏差〈SD-PTC〉----EA6 手动模式时电流过大----EA7 逆变器电流过大时检出----EA8 TSD-PAD故障检出〈SD-PADE〉----EA9 MCP检出整流器电流过大〈SD-COCF〉----EAA MCP初期设定异常〈SD-INITF〉----EAB RAM异常检出〈SD-RAMER〉----EAC 卷上机设定数据异常〈SD-DTER〉----EAD MCP重新启动异常〈SD-RBOTNG〉--十一.将MON1旋转到1位置，将MON0旋转到B位置时的显示结果如下：显示如下：----EBO 没有异常----EB1 停机10分钟不能在启动〈SW-32DT10〉----EB2 停机16分钟后不能再启动----EB3 再不能启动超过10分钟〈SW-DSTR10〉----EB4 再不能启动超过10分钟〈SW-57EBT〉----EB5 门不能开启超过2分钟〈SW-CONE〉----EB6 FUSE断路超过2分钟〈SW-EFSOF〉----EB7 60异常检出〈SW-60CFK〉----EB8 门不能开启----EB9 主控制板异常检出〈SQMBCIJH〉----EBB 困人警报〈SZ-EMBH〉----EBC 警报不能使用〈SZ-EMBH〉----EBD 群控管理异常〈SZ-GCIJO〉十二.将MON1旋转到1位置，将MON0旋转到C位置时的显示结果如下：显示结果：----EC0 没有异常----EC1 SLC传输异常〈SS-TRER〉----EC2 SLC紧急停止动作----EC3 SLC内速度过高----EC4 SLC的AST动作〈SS-AST〉。
