多用电表测电阻的原理

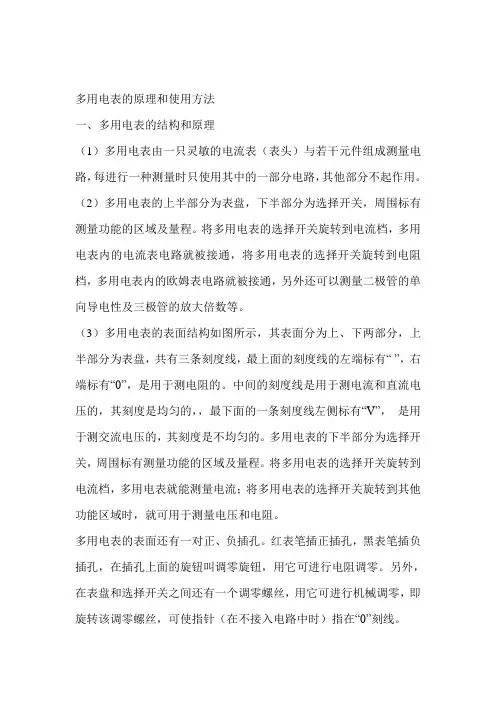

多用电表的原理和使用方法

一、多用电表的结构和原理

（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”， 是用于测交流电压的，其刻度是不均匀的。多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。 二、多用电表的使用方法

（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。

（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

（3）欧姆档（欧姆表）

①使用欧姆档操作要点的口诀：

高中物理选修3多用电表的原理知识点

多用电表在人教版普通高中课程标准实验教科书《物理》选修3-1第二章中作了详细介绍，下面是店铺给大家带来的高中物理选修3多用电表的原理知识点，希望对你有帮助。

高中物理多用电表的原理知识点

一、内部结构

测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。

二、测量原理

(一)测直流电流和直流电压的原理，就是电阻的分流和分压原理，其中转换开关接 1 或 2 时测直流电流;接 3 或 4 时测直流电压;转换开关接 5 时，测电阻。

(二)多用电表电阻挡(欧姆挡)原理

高中物理学习方法

(一)预习

学习的第一个环节是预习。有的同学不注重听课前的这一环节，会说我在初中从来就没有这个习惯。这里我们需要注意，高中物理与初中有所不同，无论是从课程要求的程度，还是课堂的容量上，都需要我们在上课之前对所学内容进行预习。

在每次上课前，抽出一段时间(没有时间的限制，长则20分钟，短则课前的5、6分钟，重要的是过程。)将知识预先浏览一下，一则可以帮助我们熟悉课上所要学习的知识，做好上课的知识准备和心理准备;二则可以使我们明确课堂的重点，找出自己理解上的难点，从而做到有的放矢地去听课，有的同学感到听课十分吃力，原因就在于此。

另外，还有更重要的一点就是预习可以培养锻炼我们的自学能力和思考能力(要知道以后进入大学深造或走上工作岗位，这些可是极其重要的)。应该逐渐养成预习的良好习惯。

(二)上课 (1) 主动听课.

听课可分成三种类型：即主动型、自觉型和强制型。主动型就是能够根据老师讲课的程序主动自觉地思考，在理解基础知识的基础上，对难点和重点进行推理性的思维和接受;自觉型则是能对老师讲课的程序进行思考，能基本接受讲解的内容和基础知识，对难点和重点一般不能进行自觉推理思维，要在老师的指导下才能完成这一过程;而强制型则是指在课堂学习中，思维迟缓，推理滞留，必须在老师的不断指导启发下才能完成学习任务。 如果属于强制型，那要试着改变自己，由强制型变为自觉型;如果是自觉型，还要加强主动意识，努力变成主动型。总之，我们应该以主动的态度去听讲，积极地进行思考，努力参与到老师的课堂教学中去。

使用多用电表实验报告1页

实验报告：使用多用电表实验

一、实验目的

1. 掌握多用电表的使用方法；

2. 了解多用电表在测量电阻、电流、电压等物理量时的应用；

3. 探究多用电表的工作原理和性能特性。

二、实验原理

多用电表是一种多功能、多量程的仪表，可以同时测量电流、电压、电阻等物理量。它基于欧姆定律、基尔霍夫定律等基本物理原理，通过内部电路的转换和测量，实现对不同物理量的测量。

三、实验步骤

1. 准备多用电表、待测电阻、电源、导线等实验器材；

2. 将多用电表放置在实验台上，调整合适的位置和角度；

3. 将红黑表笔分别插入多用电表的“+”、“-”插孔；

4. 选择合适的量程，如“电阻”、“电流”、“电压”等；

5. 将待测电阻连接到多用电表的测量端，注意正负极性；

6. 观察多用电表的读数，记录实验数据；

7. 更换待测电阻，重复步骤4-6，获得多组实验数据；

8. 分析实验数据，得出实验结论。

四、实验数据分析与结论

通过实验，我们得到了多组待测电阻的阻值和对应的电流值。根据欧姆定律，可以计算出待测电阻的功率和电压。具体数据如下表所示：

序号 电阻（Ω） 电流（A） 电压（V） 功率（W） 序号 电阻（Ω） 电流（A） 电压（V） 功率（W）

1 100 0.500 50.00 25.00

2 200 0.250 100.0 50.00

3 300 0.167 150.0 83.33

... ... ... ... ...

n Rn In Un Pn

通过分析实验数据，我们得出以下结论：

1. 多用电表可以实现对不同物理量的测量，包括电流、电压、电阻等；

2. 多用电表的量程选择对测量精度有很大的影响，选择合适的量程可以提高测量精度；

3. 在测量电阻时，多用电表的工作原理是基于欧姆定律，因此待测电阻的阻值和电流、电压之间存在线性关系；

4. 通过多用电表测量得到的实验数据，可以进一步分析待测电阻的功率、电压等物理量。

多用电表测电阻原理

多用电表是一种常用的电子仪器，用于测量电路中的电阻。在进行电路测试时，多用电表通常是必不可少的工具之一。其原理是利用电表内部的电流和电压测量功能，通过对电路中的电流和电压进行测量，从而计算出电路中的电阻数值。

多用电表测电阻的原理比较简单，首先需要将多用电表的选择旋钮调至电阻测量档位，通常是一个带有欧姆符号的档位。接下来，将测量引线连接到待测电阻两端，确保连接牢固。然后，读取多用电表显示屏上的电阻数值，即可得到该电阻的数值。

在测量电阻时，需要注意以下几点。首先，确保待测电路处于断电状态，以免发生意外。其次，要确保测量引线连接正确，否则会导致测量结果不准确。另外，要注意选择合适的测量档位，以保证测量结果的准确性。

多用电表是一种非常便捷实用的电子测量工具，不仅可以测量电阻，还可以进行电流、电压等参数的测量。在电子制作、维修、调试等工作中，多用电表都扮演着重要角色。

总的来说，多用电表测电阻的原理简单易懂，操作方便快捷。通过多用电表的测量，可以准确地获取电路中电阻的数值，为电子工程师和电子爱好者提供了便利。希望本文能对多用电表测电阻原理有所帮助，让大家在电子领域的工作中更加顺利。
