圆顶阀结构及工作原理
圆顶阀是一种常见的阀门结构，其工作原理基于阀体上圆顶的开闭运动。本文将详细介绍圆顶阀的结构和工作原理。
一、圆顶阀的结构
圆顶阀由阀体、阀杆、阀盖、圆顶、弹簧等部件组成。阀体是圆筒形状，内部设有阀座，阀杆通过阀盖与阀体连接，圆顶安装在阀杆上。弹簧则起到保持圆顶闭合的作用。
二、圆顶阀的工作原理
1. 开启过程
当阀门处于关闭状态时，阀杆下端与圆顶连接，圆顶与阀座紧密贴合，阻止介质流动。当需要开启阀门时，通过旋转阀杆，将圆顶抬离阀座，打开阀门。
2. 关闭过程
当阀门处于开启状态时，通过旋转阀杆，使圆顶下降，与阀座再次贴合，实现阀门的关闭。在这个过程中，弹簧起到保持圆顶与阀座贴合的作用，确保阀门的密封性能。
三、圆顶阀的优点
1. 密封性好：圆顶与阀座紧密贴合，形成良好的密封效果，可以防止介质泄漏。
2. 耐腐蚀性强：圆顶阀的阀体和阀杆通常采用耐腐蚀材料制造，能够适应不同介质的工作环境。
3. 结构简单：圆顶阀的结构相对简单，易于制造和维修。
4. 操作方便：通过旋转阀杆即可实现阀门的开关，操作简便。
5. 耐高温高压：圆顶阀能够承受较高的温度和压力，适用于高温高压工况。
四、圆顶阀的应用领域
圆顶阀广泛应用于石油、化工、冶金、电力、制药等行业。在石油和化工领域，圆顶阀常用于管道上，用于控制介质的流动和截断。
在工业生产中，圆顶阀也可以用于调节流量，通过调节阀杆的旋转角度，改变阀门的通径，从而调节介质的流量大小。
五、圆顶阀的维护保养
为了保证圆顶阀的正常工作和延长使用寿命，需要进行定期的维护保养。具体包括以下几个方面：
1. 清洁阀体：定期清洁阀体内部，防止积聚物堵塞阀门。
2. 润滑阀杆：定期给阀杆涂抹润滑油，保证阀杆的灵活运动。
3. 检查圆顶：定期检查圆顶的密封性能，如发现磨损或破损，应及时更换。
4. 检查弹簧：定期检查弹簧的紧固情况，如发现松动，应及时调整或更换。
1 各种阀门种类和原理 1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来 增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向 流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。 2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 2 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类 : 直通式、直角式及直流式斜截止阀。 3. 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋 。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。
3 4. 球阀 球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀, 在各行业得到广泛的应用。 球阀分两类, 一是浮动球式, 二是固定球式。 " /> 4 5. 旋塞阀 旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。 旋塞阀 , 也叫旋塞、考克、转心门。它的种类很多, 有直通式、 三通式和四通式。 6. 止回阀 止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。它的名称很多, 如 逆止阀、单向阀、单流门等。按结构可分两类。 (1) 升降式 : 阀瓣沿着阀体垂 直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道 。 (2) 旋启式 : 阀瓣围绕座外的销轴旋转, 这类阀门有单 瓣、双瓣和多瓣之分, 但原理是相同的。 水泵吸水管的吸水底阀是止回阀的变形, 它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入。
..

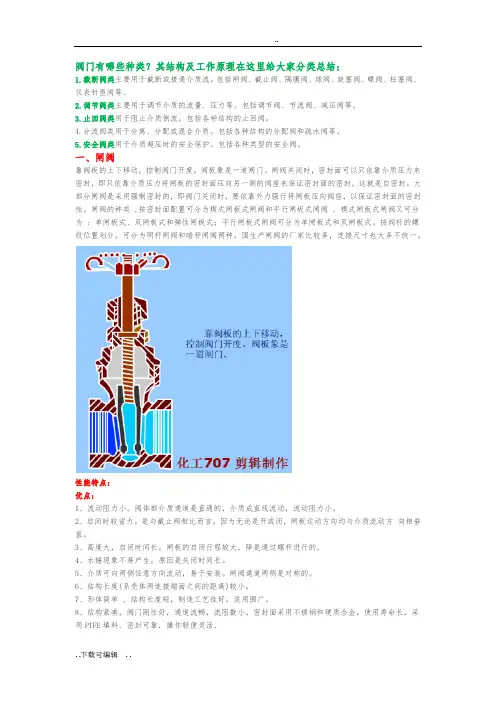

. .下载可编辑 . . 阀门有哪些种类？其结构及工作原理在这里给大家分类总结：
1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。
一、闸阀
靠阀板的上下移动，控制阀门开度。阀板象是一道闸门。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。国生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：
优点：
1、流动阻力小。阀体部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单 , 结构长度短，制造工艺性好，适用围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活． ..
8种常用阀门及闸阀工作原理与作用密封形式与优缺点
常用阀门种类较多，以下列举了其中8种常用阀门及其工作原理与作用，以及密封形式与优缺点。
1.闸阀
工作原理与作用：闸阀通过闸板的上下移动来实现阀门的开闭。当闸板处于上位，阀门关闭；当闸板下降到下位，阀门开启。闸阀主要用于在管道中切断流体的流动。
密封形式及优缺点：
-平面密封：优点是密封性好，缺点是开闭力大。
-弹性密封：根据实际需求，可选用橡胶或金属制作的密封件。优点是密封性较好，缺点是易受介质侵蚀。
2.截止阀
工作原理与作用：截止阀通过阀芯在阀座上的上下移动来实现阀门的开闭。阀芯抬起时，流体可以通过；阀芯关闭时，阀门切断流体。
密封形式及优缺点：
-软密封：采用橡胶或塑料等材料制作的密封件。优点是密封性较好，缺点是耐高温能力低。
-增强密封：在密封面上加工特殊结构或镶嵌金属片。优点是耐温性好，缺点是密封性差。
3.止回阀 工作原理与作用：止回阀主要用于防止介质逆流。当介质从进口端流向出口端时，止回阀自动关闭；当介质逆流时，止回阀开启。
密封形式及优缺点：
-弹簧式密封：通过弹簧的压力来实现密封效果。优点是密封可靠，缺点是弹簧易损坏。
-角型密封：通过介质流动方向使切割角产生密封效果。优点是密封性好，缺点是流阻较大。
4.蝶阀
工作原理与作用：蝶阀通过阀板的旋转来改变介质的流动。阀板在正常工作条件下，以90°的角度转动。
密封形式及优缺点：
-橡胶密封：采用橡胶制作的密封圈。优点是密封性好，缺点是耐腐蚀性较差。
-金属密封：通过金属间的压力来实现密封效果。优点是耐腐蚀性好，缺点是开闭力大。
5.球阀
工作原理与作用：球阀通过阀芯的旋转来改变介质的流动。阀芯在正常工作条件下，以90°的角度旋转。
密封形式及优缺点：
-弹性密封：采用橡胶或塑料等材料制作的密封件。优点是密封性好，缺点是耐升温性差。 -金属密封：通过金属间的压力来实现密封效果。优点是耐高温性好，缺点是开闭力大。
