常见阀门的结构及原理

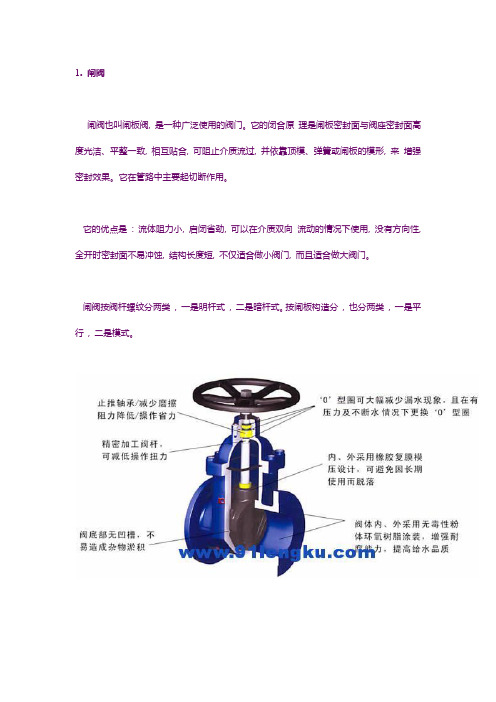

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门种类较多，以下列举了其中8种常用阀门及其工作原理与作用，以及密封形式与优缺点。

1.闸阀工作原理与作用：闸阀通过闸板的上下移动来实现阀门的开闭。

当闸板处于上位，阀门关闭；当闸板下降到下位，阀门开启。

闸阀主要用于在管道中切断流体的流动。

密封形式及优缺点：-平面密封：优点是密封性好，缺点是开闭力大。

-弹性密封：根据实际需求，可选用橡胶或金属制作的密封件。

优点是密封性较好，缺点是易受介质侵蚀。

2.截止阀工作原理与作用：截止阀通过阀芯在阀座上的上下移动来实现阀门的开闭。

阀芯抬起时，流体可以通过；阀芯关闭时，阀门切断流体。

密封形式及优缺点：-软密封：采用橡胶或塑料等材料制作的密封件。

优点是密封性较好，缺点是耐高温能力低。

-增强密封：在密封面上加工特殊结构或镶嵌金属片。

优点是耐温性好，缺点是密封性差。

3.止回阀工作原理与作用：止回阀主要用于防止介质逆流。

当介质从进口端流向出口端时，止回阀自动关闭；当介质逆流时，止回阀开启。

密封形式及优缺点：-弹簧式密封：通过弹簧的压力来实现密封效果。

优点是密封可靠，缺点是弹簧易损坏。

-角型密封：通过介质流动方向使切割角产生密封效果。

优点是密封性好，缺点是流阻较大。

4.蝶阀工作原理与作用：蝶阀通过阀板的旋转来改变介质的流动。

阀板在正常工作条件下，以90°的角度转动。

密封形式及优缺点：-橡胶密封：采用橡胶制作的密封圈。

优点是密封性好，缺点是耐腐蚀性较差。

-金属密封：通过金属间的压力来实现密封效果。

优点是耐腐蚀性好，缺点是开闭力大。

5.球阀工作原理与作用：球阀通过阀芯的旋转来改变介质的流动。

阀芯在正常工作条件下，以90°的角度旋转。

密封形式及优缺点：-弹性密封：采用橡胶或塑料等材料制作的密封件。

优点是密封性好，缺点是耐升温性差。

-金属密封：通过金属间的压力来实现密封效果。

优点是耐高温性好，缺点是开闭力大。

6.止水阀工作原理与作用：止水阀主要用于关闭水管内的水流，防止漏水。

各类阀门的结构与原理概要阀门是一种用于控制介质流动的机械装置，广泛应用于化工、石油、冶金、电力、水处理等领域。

根据其结构和原理的不同，可以分为多种类型的阀门，包括截止阀、调节阀、安全阀、止回阀等。

本文将对这些常见的阀门类型的结构和工作原理进行概要介绍。

1. 截止阀（Gate Valve）：截止阀是一种常见的阀门类型，其主要用途是控制流体的开启和关闭。

截止阀的特点是结构简单，密封性好。

其结构包括阀体、阀盖、阀杆和阀瓣等。

通过旋转阀杆，使阀瓣升降来开启或关闭流体通道。

2. 调节阀（Globe Valve）：调节阀用于控制介质的流量和压力。

它的结构包括阀体、阀盖、阀杆和阀芯等。

调节阀的工作原理是通过阀芯的上下移动来改变介质通道的截面积，从而调节介质的流量和压力。

3. 安全阀（Safety Valve）：安全阀用于防止压力超过设定值导致设备损坏或事故发生。

其结构包括阀体、阀盖、阀座和弹簧等。

当系统压力超过设定值时，弹簧被压缩使阀盖离开阀座，介质通过阀体排出，以降低系统压力。

4. 止回阀（Check Valve）：止回阀用于防止介质倒流，其结构简单，流阻小。

常见的止回阀类型包括挡板式、升降式和旋启式。

工作原理是通过介质压力的作用使阀瓣关闭阀门，防止倒流。

5. 脉动阀（Pulse Valve）：脉动阀主要用于气动输送系统中，用于控制气流的开启和关闭。

其结构包括阀体、阀座、膜片和电磁铁等。

当电磁铁通电时，膜片被吸引使阀座开启，气流通过；当电磁铁断电时，弹簧将膜片推回使阀座关闭，停止气流。

6. 溢流阀（Pressure Relief Valve）：溢流阀用于控制系统压力在设定范围内，以防止压力超过设定值。

溢流阀的结构包括阀体、阀盖、阀瓣和弹簧等。

当系统内压力达到设定值时，阀瓣会被推向阀座，使系统内压力通过阀体排出。

7. 调速阀（Speed Control Valve）：调速阀主要用于控制流体的流速和流量。

其结构包括阀体、阀盖、调节阀芯和调节弹簧等。

各种阀门的结构及原理阀门是一种用来控制介质流动的装置，广泛应用于各个行业中，如石油、化工、供水、供暖、制药等。

根据不同的应用需求，阀门的结构和原理可分为以下几类：1.截止阀截止阀的主要作用是阻止介质的流动。

它由阀体、阀盘、阀座和阀杆组成。

当阀杆上的阀盘转动或者上下移动时，阀盘与阀座之间的间隙会发生变化，从而实现介质的截断。

阀盘与阀座之间的密封是阀门工作的关键，通常使用金属与金属或金属与非金属的密封方式。

2.调节阀调节阀用于调节管道内的介质流量或压力。

它由阀体、阀盘、阀座和阀杆组成。

与截止阀不同的是，调节阀的阀盘可以根据需要调整，以改变介质的流量或压力。

调节阀的阀盘材料通常为带有导向槽的金属，通过改变阀盘的开度来调整介质的流动量。

3.安全阀安全阀主要用于保护设备或管道在压力超过允许范围时，及时泄放介质，以防止器件过载或破损。

安全阀通常由阀体、引导管、弹簧、阀座和阀盘等部分组成。

当管道内的压力超过设定值时，阀盘会被推开，使介质通过阀座和出口释放，以减轻压力，保护设备的安全运行。

4.止回阀止回阀用于防止流体在管道中逆流，通常用于液体或气体流动的单向通道。

它由阀体、阀盘和弹簧等部分组成。

当介质正常流动时，阀盘被压力推开，使流体通畅。

而当介质逆流时，阀盘会立即关闭，阻止逆流。

5.放气阀放气阀用于减少管道或设备中的气体积聚或温度变化引起的压力变化。

它通常由阀体、倾斜球等部分组成。

倾斜球通过扭矩控制阀门的开启和关闭，当管道中的气体压力超出设定值时，阀门会自动打开，释放气体，达到减压的目的。

除了上述常见的阀门类型，还有诸如球阀、蝶阀、旋塞阀等多种结构和原理不同的阀门。

每种阀门都有其独特的应用场景和工作原理，根据不同的需求选择合适的阀门能够保证管道或设备的稳定运行。

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。

按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

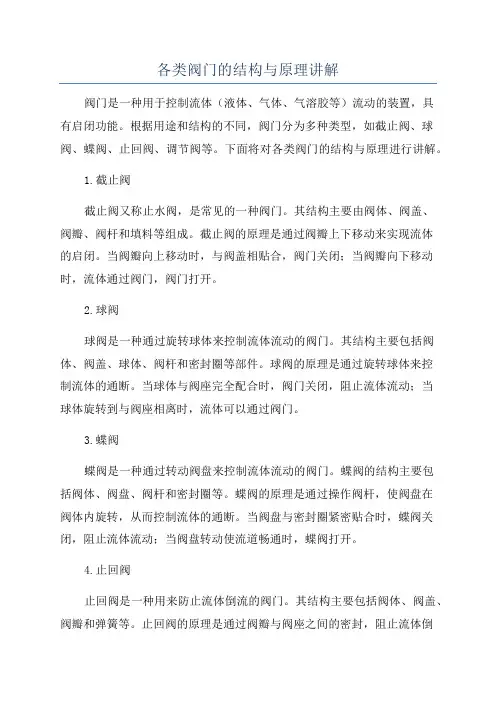

各类阀门的结构与原理讲解阀门是一种用于控制流体（液体、气体、气溶胶等）流动的装置，具有启闭功能。

根据用途和结构的不同，阀门分为多种类型，如截止阀、球阀、蝶阀、止回阀、调节阀等。

下面将对各类阀门的结构与原理进行讲解。

1.截止阀截止阀又称止水阀，是常见的一种阀门。

其结构主要由阀体、阀盖、阀瓣、阀杆和填料等组成。

截止阀的原理是通过阀瓣上下移动来实现流体的启闭。

当阀瓣向上移动时，与阀盖相贴合，阀门关闭；当阀瓣向下移动时，流体通过阀门，阀门打开。

2.球阀球阀是一种通过旋转球体来控制流体流动的阀门。

其结构主要包括阀体、阀盖、球体、阀杆和密封圈等部件。

球阀的原理是通过旋转球体来控制流体的通断。

当球体与阀座完全配合时，阀门关闭，阻止流体流动；当球体旋转到与阀座相离时，流体可以通过阀门。

3.蝶阀蝶阀是一种通过转动阀盘来控制流体流动的阀门。

蝶阀的结构主要包括阀体、阀盘、阀杆和密封圈等。

蝶阀的原理是通过操作阀杆，使阀盘在阀体内旋转，从而控制流体的通断。

当阀盘与密封圈紧密贴合时，蝶阀关闭，阻止流体流动；当阀盘转动使流道畅通时，蝶阀打开。

4.止回阀止回阀是一种用来防止流体倒流的阀门。

其结构主要包括阀体、阀盖、阀瓣和弹簧等。

止回阀的原理是通过阀瓣与阀座之间的密封，阻止流体倒流。

当流体正向流动时，阀瓣打开，流体畅通；当流体倒流时，阀瓣关闭，阻止倒流。

5.调节阀调节阀是一种用于控制流体流量和压力的阀门。

其结构主要包括阀体、阀盖、阀瓣、阀杆和执行器等。

调节阀的原理是通过调节阀瓣的开度大小，来达到控制流体流量或压力的目的。

当阀瓣打开时，流体流量增大或压力降低；当阀瓣关闭时，流体流量减小或压力增加。

总结：以上是对各类阀门的结构与原理进行的简要讲解。

不同类型的阀门在使用中具有不同的功能和特点，可以根据具体的工况要求选择合适的阀门。

同时，合理使用和维护阀门，可保障系统的正常运行，并提高工作效率。

常用阀门结构及工作原理阀门是用来控制流体（液体、气体、粉体）流动的装置，常用于管道系统中。

阀门的常用结构包括截止阀、球阀、蝶阀、调节阀等，它们都有不同的工作原理。

1. 截止阀（Globe valve）：截止阀是一种通过阀瓣的上下移动来控制流体流动的阀门。

它由阀体、阀瓣、阀杆和阀座组成。

阀杆通过螺纹连接阀瓣和手动或电动的操作机构。

当阀瓣抬起时，流体就可以通过阀体的通道；当阀瓣放下时，阀座会阻止流体流动。

截止阀主要用于调节流体的流量和压力。

由于阀瓣移动距离小，因此截止阀在高压和高流量的情况下也能够保持较好的密封性。

2. 球阀（Ball valve）：球阀是一种通过旋转球体来控制流体流动的阀门。

它由阀体、阀座、阀球、阀杆和操作机构组成。

阀杆通过螺纹连接阀球，当阀杆旋转时，阀球的孔口会与阀座对齐或偏离，从而控制流体的流动。

球阀由于结构简单、密封可靠，因此广泛应用于各个领域，特别是切断流体流动的场合。

3. 蝶阀（Butterfly valve）：蝶阀是一种通过旋转圆盘来控制流体流动的阀门。

它由阀体、阀盘、阀杆和操作机构组成。

阀杆通过螺纹连接阀盘，在阀杆旋转的过程中，阀盘可以停止流体的流动或使其通过。

蝶阀由于结构简单、操作灵活、流阻小，被广泛用于大流量的管道系统中。

4. 调节阀（Control valve）：调节阀是一种可以根据需要调节流体流动的阀门。

它由阀体、阀芯、阀座、阀杆和操作机构组成。

阀芯可以根据外界的操纵信号来变化阀座与阀芯之间的间隙大小，从而控制流体流动量。

调节阀可以根据需要控制流体的压力、流量、温度等参数，被广泛应用于自动控制系统中。

这些阀门的工作原理都是通过控制阀瓣、阀球、阀盘等零件的位置或旋转来控制流体的流动。

它们可以在手动或自动的控制下工作，通过开关或调节操作来实现对流体流动的控制。

阀门的内部结构和工作原理的选择取决于管道系统的具体要求，如流体性质、流量、压力、温度等。

阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。
