光尾纤各种符号说明

尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。

尾纤分为多模尾纤和单模尾纤。

多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。

单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。

ITU-T国际电信联盟远程通信标准化组织(ITU-T for ITU Telecommunication Standardization Sector), 规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合G.655规范的光纤。

编辑本段光纤熔接技术
光纤熔接技术主要是用熔纤机将光纤和光纤或光纤和尾纤连接，把光缆中的裸纤和光纤尾纤熔合在一起变成一个整体，而尾纤则有一个单独的光纤头。

通过与光纤收发器连接，将光纤和双绞线连接，接到信息插座。

在光纤的熔接过程中用到的主要工具有:光端盒、光纤收发器、尾纤、耦合器、专用剥线钳、光纤切割刀等。

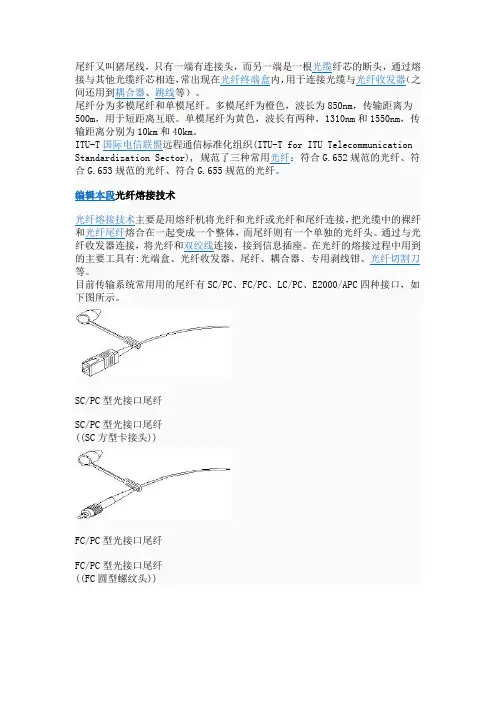

目前传输系统常用用的尾纤有SC/PC、FC/PC、LC/PC、E2000/APC四种接口，如下图所示。

SC/PC型光接口尾纤
SC/PC型光接口尾纤
((SC方型卡接头))
FC/PC型光接口尾纤
FC/PC型光接口尾纤
((FC圆型螺纹头))
LC/PC光接口
LC/PC光接口
E2000/APC光纤接口((ST圆型卡接头))。

光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端RMD网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币- 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB) 2010-10-29 16:014.jpg (15.84 KB) 2010-10-29 16:015.jpg (15.79 KB) 2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光缆尾纤及接口类型2009-08-30 11:26:34 作者：来源：互联网浏览次数：17 文字大小：【大】【中】【小】1. 光纤跳线分类光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光...一. 光纤跳线分类光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

<BR>一般的情况下，短波光模块使用多模光纤（橙色的纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

二. 各种光纤接口类型介绍1、光纤接头FC ：圆型带螺纹(配线架上用的最多)ST ：卡接式圆型SC ：卡接式方型(路由器交换机上用的最多)PC ：微球面研磨抛光APC ：呈8 度角并做微球面研磨抛光MT-RJ ：方型,一头双纤收发一体( 华为8850 上有用)2、光纤模块（一般都支持热插拔）GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型2SFP 小型封GBIC,使用的光纤为LC 型3、使用的光纤单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH 表示可以使用单模或多模光纤4、其它表示方法在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下（1）“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

图解常见尾纤型号光纤这东西有时候挺烦人得，总结了常用得几种光纤接头。

1、上面这个图就是LC到LＣ得，ＬC就就是路由器常用得ＳF Ｐ,miｎi GBＩC所插得线头.2、ＦＣ转ＳＣ，FC一端插光纤步线架,ＳC一端就就是ｃatａlyst 也好,其她也好上面得GＢIC所插线缆。

3、ＳT到FＣ，对于10Ｂａｓe－Ｆ连接来说,连接器通常就是SＴ类型,另一端FC连得就是光纤步线架。

4、Sc到Sc两头都就是GBIＣ得5、SＣ到LC，一头ＧBIＣ,另一头MIＮI-GBIＣ各种光纤接口类型介绍！各种光纤接口类型介绍光纤接头ﻫFC 圆型带螺纹（配线架上用得最多）SＴ卡接式圆型SC 卡接式方型(路由器交换机上用得最多)ﻫPＣ微球面研磨抛光ﻫAPC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850上有用）ﻫ光纤模块:一般都支持热插拔,ﻫＧBIＣGigａＢｉtrａte Interｆace Cｏnveｒｔer，使用得光纤接口多为ＳC或ＳT型ﻫSＦP 小型封装GBIC，使用得光纤为ＬＣ型使用得光纤：单模: L ,波长１310 单模长距LH 波长1310,1550ﻫ多模：SＭ波长850SX／LＨ表示可以使用单模或多模光纤————－－--——－——－—－－-－—-－—－-—-－---－-—-—-——－－—－—－---——-—－—－-－—-—-———－--—－－—--——－——-－ﻫ在表示尾纤接头得标注中，我们常能见到“ＦC/PC",“SC/PＣ"等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头，采用工程塑料,具有耐高温,不容易氧化优点。

传输设备侧光接口一般用ＳC接头“LC"接头与SC接头形状相似，较SC接头小一些。

ﻫ“FC”接头就是金属接头，一般在OＤF侧采用，金属接头得可插拔次数比塑料要多。

在表示尾纤接头得标注中，我们常能见到“FC/PC”,“SC／PC”等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头,采用工程塑料,具有耐高温，不容易氧化优点。
