辽宁师范大学
《数字电路》课程设计
（09级本科）
题 目: 定时器1
学 院： 物理与电子技术学院
专 业： 电子信息工程
班 级： 09.3
班级! 学号： 14
姓 名: 张宁
指导2 教师： 赵静邱红张卓
完成 日期： 2011年10 月27 日 辽宁师范大学课程设计专用纸
一•设计内容及要求
10 秒的倒计时定时器，倒计时要求用数码显示，当
定时到1秒时，有声音提示，提示声音为 0.5秒，当倒计时 到0时停止计数
二. 总体方案设计
由设计内容及要求，我设计了一个以 NE555构成的多谐
振荡电路，来发出一秒间隔的脉冲； 用74LS192进行倒计时， 通过74LS47连接一个数码显示器；由 74LS192发出的高低 电平经过逻辑电路变化，连接 74LS121来控制蜂鸣器在1秒
时响。
三. 单元模块设计.
1.以NE555构成的多谐振荡器
NE555的震荡器在本电路中的周期 T=C(R1+R2)=1S图二 冲 辽宁师范大学课程设计专用纸
图三为多谐振荡电路 R1和R2, C的值确保震荡周期为1 秒，图三的右下角为复位电路，与下一部分一同介绍。
2.倒计时电路
图5-1 7 11.SI92的引和扌*列及逻辑符巧
HI l_d I H LLTUT ?1 Qi 口。 CP(> OPu PO
OJ QO Qi
jr1一匕 f 3
2
P2
P3 6
Q2 7
Q3
CPu CPn
MR TCu TCD 12 13
L_r—
Po “就 Fil rial pin 10
11 —
14- 辽宁师范大学课程设计专用纸
也入 输 出
P3 P2 Pl P0 Q3 Q2 QI Q0
i X X X X X X X 0 0 0 0
0 0 X X d c h a d c h a
0 ]
1 X X X X 加计数
0 1 1
X X X X 减计数
图四
由74LS192的真值表图四可以看出，若想让元件工作在减计 数状态MR PL非，CPu的值必须分别为0，1，1。
PLC程序中定时器和计数器的配合使用
实际使用中，定时器和计数器，常常有“强强联合”形式的搭配性使用。
一、定时器
1、定时器是位/字复合元件，可以有三个属性：
1）有线圈/触点元件，当满足线圈的驱动（时间）条件时，触点动作；
2）具有时间控制条件，当线圈被驱动时，触点并不是实时做出动作反应，而是当线圈被驱动时间达到预置时间后，触点才做出动作；
3）具有数值/数据处理功能，同时又是“字元件”。
2、可以用两种方法对定时时间进行设置：
1）直接用数字指定。FX编程器用10进制数据指定，如K50，对于100ms定时器来讲，延时5秒动作。为5秒定时器。对LS编程器，可用10制数或16进制数设定，如50（或h32），对于100ms定时器来讲，延时5秒动作；
2）以数据寄存器D设定定时时间，即定时器的动作时间为D内的寄存数值。
3、由定时器构成的时间控制程序电路：
LS编程器中的定时器有多种类型，但FX编程器中的定时器只有“得电延时输出”定时器一种，可以通过编写相应程序电路来实现“另一类型”的定时功能。图1程序电路中，利用M0和T1配合，实现了单稳态输出——断开延时定时器功能，X1接通后，Y0输出；X1断开后，Y0延时10秒才断开；T2、T3、Y2电路则构成了双延时定时器，X4接通时，Y2延时2秒输出；X4断开时，Y2延时3秒断开；Y3延时输出的定时时间，是由T4定时器决定的，T4的定时时间是同D1数据寄存器间接指定的。当X2接通时，T4定时值被设定为10秒；当X3接通时，T4定时值则被设定为20秒。XO提供定时值的清零/复位操作。
单个定时器的定时值由最大设定值所限定（0.1∽3276.7s），换言之，其延时动作时间不能超过1小时。如欲延长定时时间，可以如常规继电控制线路一样，将多只定时器“级联”，总定时值系多只定时器的定时值相加，以扩展定时时间。更好的办法，是常将定时器和计数器配合使用，其定时时间，即变为定时器的定时器和计数器的计数值相乘，更大大拓展了定时范围，甚至可以以月或年为单位进行定时控制。 需要说明的是：各种品牌的PLC，一般都有“时钟继电器”——属于特殊辅助继电器的类别，FX系列编程器有M8011-M8014的10ms、100ms、1s、1min时钟继电器四种，相当于“方便定时器”了。其线圈是被系统驱动的，我们只要根据控制要求，取其触点信号使用就是了。可以方便编写年、月、日、时、分、秒的设备运行时间累计、指示灯烁报警信号输出等程序。

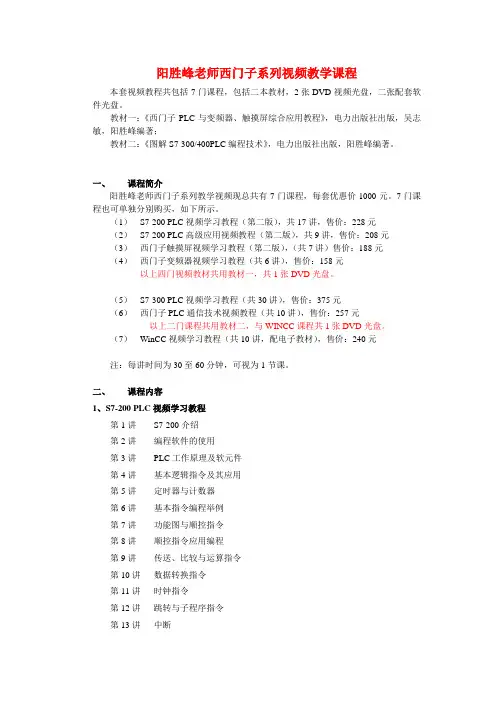

阳胜峰老师西门子系列视频教学课程
本套视频教程共包括7门课程，包括二本教材，2张DVD视频光盘，二张配套软件光盘。
教材一：《西门子PLC与变频器、触摸屏综合应用教程》，电力出版社出版，吴志敏，阳胜峰编著；
教材二：《图解S7-300/400PLC编程技术》，电力出版社出版，阳胜峰编著。
一、 课程简介
阳胜峰老师西门子系列教学视频现总共有7门课程，每套优惠价1000元。7门课程也可单独分别购买，如下所示。
（1） S7-200 PLC视频学习教程（第二版），共17讲，售价：228元
（2） S7-200 PLC高级应用视频教程（第二版），共9讲，售价：208元
（3） 西门子触摸屏视频学习教程（第二版），（共7讲）售价：188元
（4） 西门子变频器视频学习教程（共6讲），售价：158元
以上四门视频教材共用教材一，共1张DVD光盘。
（5） S7-300 PLC视频学习教程（共30讲），售价：375元
（6） 西门子PLC通信技术视频教程（共10讲），售价：257元
以上二门课程共用教材二，与WINCC课程共1张DVD光盘。
（7） WinCC视频学习教程（共10讲，配电子教材），售价：240元
注：每讲时间为30至60分钟，可视为1节课。
二、 课程内容
1、S7-200 PLC视频学习教程
第1讲 S7-200介绍
第2讲 编程软件的使用
第3讲 PLC工作原理及软元件
第4讲 基本逻辑指令及其应用
第5讲 定时器与计数器
第6讲 基本指令编程举例
第7讲 功能图与顺控指令
第8讲 顺控指令应用编程
第9讲 传送、比较与运算指令
第10讲 数据转换指令
第11讲 时钟指令
第12讲 跳转与子程序指令
第13讲 中断 第14讲 高速计数器
第15讲 高速脉冲输出指令
第16讲 PID指令与模拟量控制
单片机原理及接口技术课后习题答案
第三章
1、 指令：CPU根据人的意图来执行某种操作的命令
指令系统：一台计算机所能执行的全部指令集合
机器语言：用二进制编码表示，计算机能直接识别和执行的语言
汇编语言：用助记符、符号和数字来表示指令的程序语言
高级语言：独立于机器的，在编程时不需要对机器结构及其指令系统有
深入了解的通用性语言
2、 见第1题
3、 操作码 [目的操作数] [，源操作数]
4、
寻址方式寻址空间
立即数寻址程序存储器ROM
直接寻址片内RAM低128B、特殊功能寄存器
寄存器寻址工作寄存器R0-R7、A、B、C、DPTR
寄存器间接
寻址片内RAM低128B、片外RAM
变址寻址程序存储器（@A+PC,@A+DPTR）
相对寻址程序存储器256B范围（PC+偏移量）
位寻址片内RAM的20H-2FH字节地址、部分SFR
5、 SFR：直接寻址，位寻址，寄存器寻址；片外RAM：寄存器间接寻
址
6、 MOV A，40H ；直接寻址（40H）→A
MOV R0，A；寄存器寻址（A）→R0
MOV P1，#0F0H ；立即数寻址0F0→P1
MOV @R0,30H；直接寻址（30H） →（R0）
MOV DPTR,#3848H；立即数寻址 3848H→DPTR
MOV 40H,38H；直接寻址 （38H） →40H
MOV R0,30H；直接寻址 （30H） →R0
MOV P0,R0；寄存器寻址（ R0 ）→P0
MOV 18H，#30H ；立即数寻址30H→18H
MOV A，@R0 ；寄存器间接寻址 ((R0)) →A
MOV P2，P1 ；直接寻址 （P1）→P2
最后结果：（R0）=38H，（A）=40H，（P0）=38H，（P1）=（P2）
=0F0H，（DPTR）=3848H，（18H）=30H，（30H）=38H，（38H）=40H，
（40H）=40H，（48H）=38H
注意：→左边是内容，右边是单元7、 用直接寻址，位寻址，寄存器寻址
