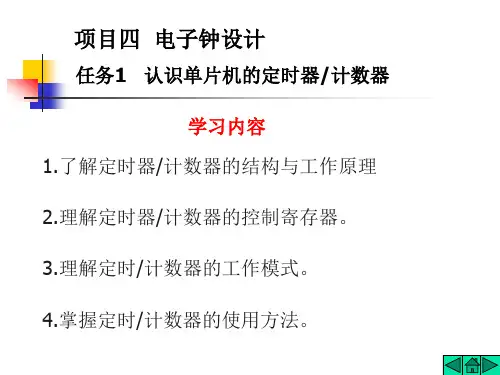

定时器 计数器(第19课)
- 格式:ppt
- 大小:1.26 MB
- 文档页数:28


定时器计数器的基本结构及工作原理80C51单片机内部设有两个16位的可编程定时器/计数器。
可编程的意思是指其功能(如工作方式、定时时间、量程、启动方式等)均可由指令来确定和改变。
在定时器/计数器中除了有两个16位的计数器之外,还有两个特殊功能寄存器(控制寄存器和方式寄存器)。
定时器/计数器的结构:从上面定时器/计数器的结构图中我们可以看出,16位的定时/计数器分别由两个8位专用寄存器组成,即:T0由TH0和TL0构成;T1由TH1和TL1构成。
其访问地址依次为8AH-8DH。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外,其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
TMOD主要是用于选定定时器的工作方式;TCON主要是用于控制定时器的启动停止,此外TCON还可以保存T0、T1的溢出和中断标志。
当定时器工作在计数方式时,外部事件通过引脚T0(P3.4)和T1(P3.5)输入。
定时计数器的原理:16位的定时器/计数器实质上就是一个加1计数器,其控制电路受软件控制、切换。
当定时器/计数器为定时工作方式时,计数器的加1信号由振荡器的12分频信号产生,即每过一个机器周期,计数器加1,直至计满溢出为止。
显然,定时器的定时时间与系统的振荡频率有关。
因一个机器周期等于12个振荡周期,所以计数频率fcount=1/12osc。
如果晶振为12MHz,则计数周期为:T=1/(12×106)Hz×1/12=1μs这是最短的定时周期。
若要延长定时时间,则需要改变定时器的初值,并要适当选择定时器的长度(如8位、13位、16位等)。
当定时器/计数器为计数工作方式时,通过引脚T0和T1对外部信号计数,外部脉冲的下降沿将触发计数。
计数器在每个机器周期的S5P2期间采样引脚输入电平。
若一个机器周期采样值为1,下一个机器周期采样值为0,则计数器加1。
80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器,其定时器/计数器(Timer/Counter)是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理:1. 结构:定时器/计数器由一个16位的加法器构成,可以自动加0xFFFF(即65535)。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式:定时模式:当定时器/计数器的输入时钟源驱动加法器不断计数时,可以在达到一定时间后产生中断或产生其他操作。
计数模式:当外部事件(如电平变化)发生时,定时器/计数器的输入引脚可以接收信号,使加法器产生一个增量,从而计数外部事件发生的次数。
3. 定时常数:在定时模式下,定时常数(即定时时间)由预分频器和定时器/计数器的初值共同决定。
例如,如果预分频器设置为1,定时器/计数器的初值为X,那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下,定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断:当加法器达到65535(即0xFFFF)时,会产生溢出,并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器:定时器/计数器的操作可以通过设置相关的控制寄存器来控制,如启动/停止定时器、设置预分频系数等。
6. 应用:定时器/计数器在许多应用中都很有用,如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能,通常需要根据实际应用需求配置和控制相应的寄存器,并编写适当的软件来处理定时器和计数器的操作。
