CPIII控制点埋设方案

  • 格式：pdf
  • 大小：371.29 KB
  • 文档页数：5

中铁第四勘察设计院集团有限公司杭州至长沙铁路客运专线（湖南段）CPIII测量技术方案

20 图5-2-4 Leica精密棱镜 2．CPIII控制点埋设 CPⅢ控制网布设的技术要求如表5-2-2所示。 表5-2-2CPⅢ控制网布网要求 控制网级别

测量方法 纵向网点间距 备注 CPⅢ 自由测站边角交会 50～70米一对 横向点间距10～20m ①一般路基地段宜布置在接触网杆基座上，埋设立式基座，如下图： 浇筑接触网杆基础时按附图连同CPIII点基础一起浇筑，以保证CPIII点的稳定性。在原接触网基础纵向（线路里程增加方向、近线路中心一侧）扩大0.30米、基础深大于0.5米，在扩大基础面上采用200mm的PVC管或其它方式伸入基础承台浇筑一个直径0.20米、接触网基础以上0.8米高的圆墩柱作为CPIII点永久性安装平台，圆墩柱内应放置12毫米钢筋4根，钢模浇筑，CPIII元器件埋设圆柱顶部竖插或横插（可在圆心往线路中心侧偏1～2cm）。遇到有下锚拉线的情况时，扩大基础宜必须设置在另一端，避免下锚拉线对CPⅢ控制点产生影响。如图5-2-5、图5-2-6所示： 中铁第四勘察设

计院集团有限公司杭州至长沙铁路客运专线（湖南段）CPIII测量技术方案

21 CPIII埋设立柱

方形基础 圆形基础CPIII埋设立柱

图5-2-5 路基CPIII点扩大基础俯视图（单位mm）

图5-2-6 路基CPIII点剖面图（左）、埋设示意图（右）(单位：mm) 中铁第四勘察设计院集团有限公司杭州至长沙铁路客运专线（湖南段）CPIII测量技术方案

22 大里程 路基CPIII点辅助立柱与线路关系图 ②桥梁上一般布置在桥梁固定支柱端上方防撞墙顶端，埋设立式基座，如图5-2-7：

图5-2-7 桥梁段CPIII埋设示意图 直接在防撞墙顶面线路两侧成对开凿铅垂方向的安装孔(孔径30 毫米，孔深60 毫米)，然后使用云石胶埋设立式基座，相邻两对CPIII 点在里程上相距约60 米，基座埋设完成后，基座外露部分不高于基桩顶面2毫米。 特殊桥跨的CPIII点埋设如下： a、80米以内的连续梁跨中可以不埋设CPIII点； b、80—120米的连续梁跨中应埋设一对CPIII点；120—180米的连续梁跨中应埋设两对CPIII点；以此类推。 跨中埋设有CPIII点对时，应在同一片连续梁上的固定端埋设CPIII点，此CPIII点的埋设预埋件应与防撞墙的顶面持平，通过特制连接装置以方便安装全站仪。连续梁跨中埋设两对及以上CPIII点时，左右线的CPIII点应分别在同一观测视线上。 ③隧道里一般布置在电缆槽上方30—50厘米的隧道边墙上（埋设横插基座）或外侧排水沟顶端（埋设立式基座），如图5-2-8所示：

中铁第四勘察设计院集团有限公司杭州至长沙铁路客运专线（湖南段）CPIII测量技术方案

23 图5-2-8 隧道段CPIII埋设示意图 在隧道两侧边墙上成对开凿安装孔 (孔径25 毫米，孔深60 毫米)，开孔位置高于外轨轨顶面60 厘米，然后使用云石胶埋设预埋件，相邻两对CPIII 点在里程上相距约60米，进行观测时，插入测量杆，观测完后或者不用时需要盖上保护盖。 ④车站内贯通线一般埋设在站台廊檐上（埋设预埋件），如图5-2-9：

图3-2-9 车站贯通线CPIII埋设示意图 CPⅢ控制点应设置在稳固、可靠、不易破坏和便于测量的地方。CPIII控制点编号应清晰、明显地标在CPIII控制点基桩上、桥梁防撞墙内侧或隧道边墙上，同一隧道点号标志高度应统一。点号标志字号应采用统一规格字模，字高为6cm的正楷字体刻绘，并用白色油漆抹底，黑或红色油漆喷写编号。点号铭牌白色抹底规格为40cm×30cm，黑或红色油漆应注明CPIII编号，工程线名简称，施测单位名简称。 3．CPIII控制点编号 CP III控制点点编号定义如下： CP III-点号按照公里数递增进行编号，其编号反映里程数。所有处于里程增大方向左侧的标记点，编号为奇数，处于里程增大方向右侧的标记点编号为偶数，在有长短链地段应注意编号不能重复。在桥梁段，为方便使用，位于固定支座端的CPIII点前加“G”。如表5-2-3所示：

中铁第四勘察设计院集

团有限公司杭州至长沙铁路客运专线（湖南段）CPIII测量技术方案

24 点编号 含义 数字代码 在里程内点的位置 036301 表示线路里程DK36范围内线路前进方向左侧的CPIII第1号点，“3”代表“CPIII” 036301 （轨道左侧）奇数 1、3、5、7、9、11等 136302 表示线路里程DK136范围内线路前进方向右侧的CPIII第1号点，“3”代表“CPIII” 136302 （轨道右侧）偶数 2、4、6、8、10、12等

G036301 表示线路里程DK36范围内线路前进方向左侧的CPIII第1号点，“3”代表“CPIII”，该点位于桥梁固定端 G036301 （轨道左侧）奇数 1、3、5、7、9、11等

G136302 表示线路里程DK136范围内线路前进方向右侧的CPIII第1号点，“3”代表“CPIII”，该点位于桥梁固定端 G136302 （轨道右侧）偶数 2、4、6、8、10、12等 表5-2-3 CPIII点编号 观测时、自由设站点编号按“Z03601，Z03602…”沿线路里程增加方向编号。 4．CPIII棱镜组件使用 ①平面测量 A 和已安装的预埋件配套一致，选择棱镜测量杆12根。 B 把棱镜测量杆插入预先安置好的预埋件,使棱镜测量杆的突出横截面和预埋件管口严密连接。禁用扳手、锤子等工具强力安装棱镜测量杆。 C 将棱镜安装在棱镜测量杆插头上。 D 旋转棱镜头正对准全站仪。 E 测量完将套筒盖盖上。 注意CPⅢ平面测量点位随棱镜不同而变化，因此采用的仪器和棱镜必须配套，而且复测、精调也必须采用和测量时同样的仪器、棱镜。 ②.高程测量 A和已安装的预埋件配套一致，选择4根水准测量杆。 B 把水准测量杆插入预先安置好的预埋件,使水准测量杆的突出横截面和预埋件管口严密连接。禁用扳手、锤子等工具强力安装水准测量杆。 C 将铟钢水准尺立在水准测量杆球头上。 D 测量完将套筒盖盖上。 ③CPⅢ标志日常管理和养护 A．搬运、运输过程中应用纸包裹棱镜（水准）测量杆，防止相互碰撞、磨损。

合集下载

平面控制网CPI、CPII和二等高程控制网施工复测

平面控制网CPI、CPII和二等高程控制网施工复测

平面控制网CPI、CPII和二等高程控制网施工复测

前言

1、 三网合一

勘测设计、施工、运营维护控制网使用同一控制网。内容包括：

 三网平面坐标、高程系统统一；

 三网起算基准统一；

 线下工程施工控制网、轨道施工控制网、运营维护控制网的平高坐标系统与起算基准统一；

 三网测量精度统一协调。

2、 无砟轨道工程测量精度终极目标要求，客专无碴轨道铺设精度检验标准：

 10m弦长轨道高低偏差<2mm，轨向偏差<2mm。

 150m弦长轨道高低偏差<10mm，轨向偏差<10mm。

 沉降观测点的高程中误差应小于1mm（路基的工后沉降不应大于30mm）。

3、 控制网基准：

位置基准、方位基准、尺度基准。

采用更高级控制点作为起算基准或约束条件，可以解决控制网基准的问题：

CP0→CPI→CPII→CPIII

一般：50～100km布设一个框架点CP0；4km布设一对CPI控制点；1km布设一个CPII点；150m～200m布设一个CPIII点。施工时分段复测CPI，联测CP0点可能有难度。

1、 CP0超出现规范的范畴。

2、 CP0框架点一般不会交给施工单位使用，也系保密资料。

3、 长度较远，可能存在于两个不同的坐标投影带，而设计资料一般也只有其中一个投影带的成果，大多交付的是两个投影带附近部分重叠控制点的坐标成果。

4、 施工复测的程序： (1) 复测方案与技术设计，并报监理、业主审批；

(2) 复测外业测量，监理平行作业或旁站；

(3) 测量内业资料处理；

(4) 复测成果报告，报监理、业主审查批复。

5、 复测方案与技术设计的内容：

(1) 测量项目概况：任务来源，测区地理位置、测量范围、地形地貌概述、测区控制点的数量、保存情况等。

(2) 作业依据：执行技术规范，设计资料等。

(3) 测量仪器设备类型、数量等配置、测量人员组织等情况。

(4) 设计资料与坐标系统参数。

(5) 测量实施方案：测量精度，控制网组网方式、联测CP0方案；观测作业技术要求、测量操作程序等；测量进度计划，进度、质量、精度保障措施，对影响本期测量作业的因素做好处理预案。

CPIII的概念

CPIII的概念

word格式-可编辑-感谢下载支持

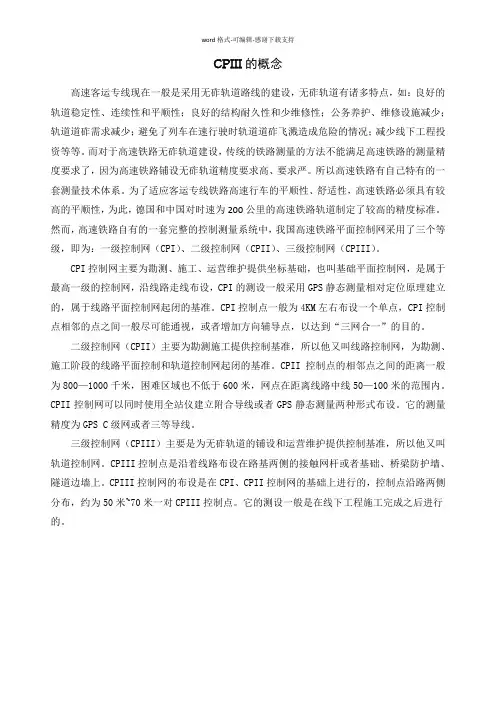

CPIII的概念
