平面控制点布设

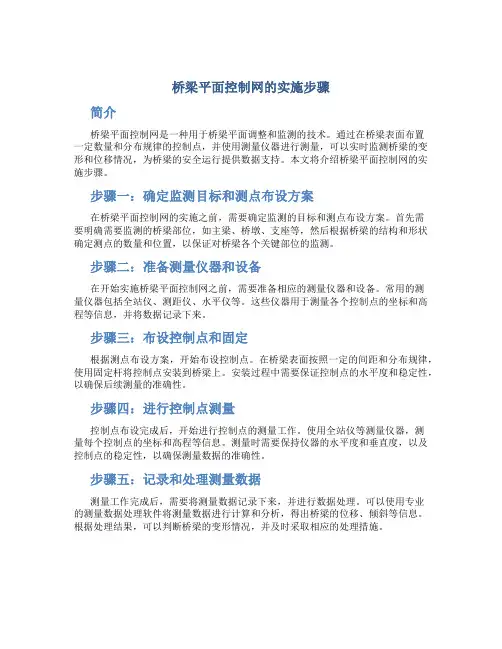

桥梁平面控制网的实施步骤简介桥梁平面控制网是一种用于桥梁平面调整和监测的技术。

通过在桥梁表面布置一定数量和分布规律的控制点，并使用测量仪器进行测量，可以实时监测桥梁的变形和位移情况，为桥梁的安全运行提供数据支持。

本文将介绍桥梁平面控制网的实施步骤。

步骤一：确定监测目标和测点布设方案在桥梁平面控制网的实施之前，需要确定监测的目标和测点布设方案。

首先需要明确需要监测的桥梁部位，如主梁、桥墩、支座等，然后根据桥梁的结构和形状确定测点的数量和位置，以保证对桥梁各个关键部位的监测。

步骤二：准备测量仪器和设备在开始实施桥梁平面控制网之前，需要准备相应的测量仪器和设备。

常用的测量仪器包括全站仪、测距仪、水平仪等。

这些仪器用于测量各个控制点的坐标和高程等信息，并将数据记录下来。

步骤三：布设控制点和固定根据测点布设方案，开始布设控制点。

在桥梁表面按照一定的间距和分布规律，使用固定杆将控制点安装到桥梁上。

安装过程中需要保证控制点的水平度和稳定性，以确保后续测量的准确性。

步骤四：进行控制点测量控制点布设完成后，开始进行控制点的测量工作。

使用全站仪等测量仪器，测量每个控制点的坐标和高程等信息。

测量时需要保持仪器的水平度和垂直度，以及控制点的稳定性，以确保测量数据的准确性。

步骤五：记录和处理测量数据测量工作完成后，需要将测量数据记录下来，并进行数据处理。

可以使用专业的测量数据处理软件将测量数据进行计算和分析，得出桥梁的位移、倾斜等信息。

根据处理结果，可以判断桥梁的变形情况，并及时采取相应的处理措施。

步骤六：定期监测和维护桥梁平面控制网的实施不是一次性工作，需要定期进行监测和维护。

通过定期的测量工作，可以了解桥梁的变形情况，并及时调整和修复控制点，以确保测量数据的准确性和桥梁的安全运行。

结论桥梁平面控制网的实施步骤包括确定监测目标和测点布设方案、准备测量仪器和设备、布设控制点和固定、进行控制点测量、记录和处理测量数据，以及定期监测和维护等。

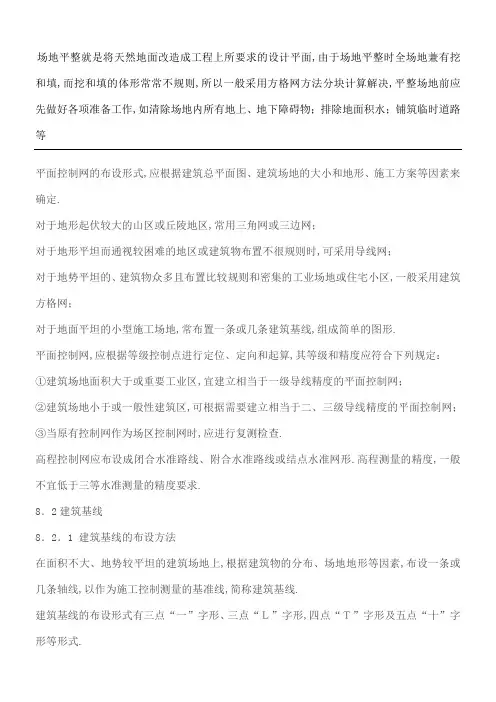

场地平整就是将天然地面改造成工程上所要求的设计平面,由于场地平整时全场地兼有挖和填,而挖和填的体形常常不规则,所以一般采用方格网方法分块计算解决,平整场地前应先做好各项准备工作,如清除场地内所有地上、地下障碍物；排除地面积水；铺筑临时道路等平面控制网的布设形式,应根据建筑总平面图、建筑场地的大小和地形、施工方案等因素来确定.对于地形起伏较大的山区或丘陵地区,常用三角网或三边网；对于地形平坦而通视较困难的地区或建筑物布置不很规则时,可采用导线网；对于地势平坦的、建筑物众多且布置比较规则和密集的工业场地或住宅小区,一般采用建筑方格网；对于地面平坦的小型施工场地,常布置一条或几条建筑基线,组成简单的图形.平面控制网,应根据等级控制点进行定位、定向和起算,其等级和精度应符合下列规定：①建筑场地面积大于或重要工业区,宜建立相当于一级导线精度的平面控制网；②建筑场地小于或一般性建筑区,可根据需要建立相当于二、三级导线精度的平面控制网；③当原有控制网作为场区控制网时,应进行复测检查.高程控制网应布设成闭合水准路线、附合水准路线或结点水准网形.高程测量的精度,一般不宜低于三等水准测量的精度要求.8．2建筑基线8．2．1 建筑基线的布设方法在面积不大、地势较平坦的建筑场地上,根据建筑物的分布、场地地形等因素,布设一条或几条轴线,以作为施工控制测量的基准线,简称建筑基线.建筑基线的布设形式有三点“一”字形、三点“Ｌ”字形,四点“Ｔ”字形及五点“十”字形等形式.布设时要求做到：建筑基线应平行或垂直于主要建筑物的轴线,以便用直角坐标法进行测设；建筑基线相邻点间应互相通视,且点位不受施工影响；为了能长期保存,各点位要埋设永久性的混凝土桩；基线点应不少于三个,以便检测建筑基线点有无变动.8．2．2 建筑基线的测设方法根据建筑红线测设在城市建设区,建筑用地的边界线建筑红线是由城市规划部门选定并由测绘部门现场测设的,可作为建筑基线放样的依据.一般情况下,建筑基线与建筑红线平行或垂直,故可根据建筑红线用平行线推移法测设建筑基线.如图,AB、AC是建筑红线,从A点沿AB方向量取d2定Ⅰ′点,沿AC方向量取d1定Ⅰ″点. 2．根据建筑控制点测设对于新建筑区,在建筑场地上没有建筑红线作为依据时,可根据建筑基线点的设计坐标和附近已有控制点的关系,按前所述测设方法算出放样数据,然后放样.如图所示,Ⅰ、Ⅱ、Ⅲ为设计选定的建筑基线点,A、B为其附近的已知控制点.首先根据已知控制点和待测设基线点的坐标关系反算出测设数据,然后用极坐标法测设Ⅰ、Ⅱ、Ⅲ点.由于存在测量误差,测设的基线点往往不在同一直线上,因而,精确地检测出∠Ⅰ′Ⅱ′Ⅲ′.若此角值与180o之差超过限差±10″,则应对点位进行调整.调整值δ按下列公式计算：3建筑方格网在建筑物比较密集或大型、高层建筑的施工场地上,由正方形或矩形格网组成的施工控制网,称为建筑方格网.它是建筑场地常用的平面控制布网形式之一.如图所示,建筑方格网是根据设计总平面图中建筑物、构筑物、道路和各种管线的位置,结合现场的地形情况来合理布设.建筑方格网的布设,除与建筑基线基本相同外,还必须要求做到：方格网的主轴线应尽量选在建筑场地的中央,并与总平面图上所设计的主要建筑物轴线平行或垂直；方格网的折角为90°,其测设限差为±5″.方格网的边长一般为100~300m.8.3.2建筑方格网点测设如图8.5所示,在测设出主轴线之后,从O点沿主轴线方向进行精密量距,定出1、2、3、4点；然后,将两台经纬仪分别安置在主轴线上的1、3两点,均以O点为起始方向,分别向左和向右精密测设角,按测设方向交会出5点的位置.交点5的位置确定后,即可进行交角的检测和调整.同法,用方向交会法测设出其余方格网点,所有方格网点均应埋设永久性标志. 8．4施工场地的高程控制测量建筑施工场地的高程控制测量应与国家高程控制系统相联测,以便建立统一的高程系统,并在整个施工场地内建立可靠的水准点,形成水准网.水准点应布设在土质坚实、不受震动影响、便于长期使用的地点,并埋设永久标志；水准点亦可在建筑基线或建筑方格网点的控制桩面上,并在桩面设置一个突出的半球状标志.场地水准点的间距应小于1km；水准点距离建筑物、构筑物不宜小于25m,距离回填土边线不宜小于15m.水准点的密度应满足测量放线要求,尽量做到设一个测站即可测设出待测的水准点.水准网应布设成闭合水准路线、附合水准路线或结点网形.中小型建筑场地一般可按四等水准测量方法测定水准点的高程；对连续性生产的车间,则需要用三等水准测量方法测定水准点高程；当场地面积较大时,高程控制网可分为首级网和加密网两级布设。

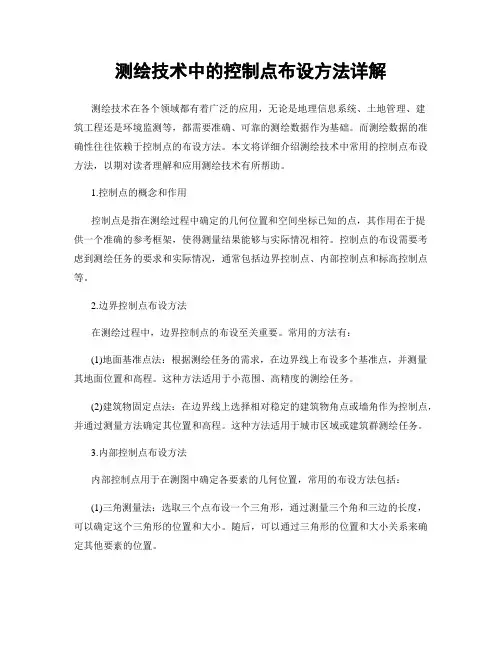

测绘技术中的控制点布设方法详解测绘技术在各个领域都有着广泛的应用，无论是地理信息系统、土地管理、建筑工程还是环境监测等，都需要准确、可靠的测绘数据作为基础。

而测绘数据的准确性往往依赖于控制点的布设方法。

本文将详细介绍测绘技术中常用的控制点布设方法，以期对读者理解和应用测绘技术有所帮助。

1.控制点的概念和作用控制点是指在测绘过程中确定的几何位置和空间坐标已知的点，其作用在于提供一个准确的参考框架，使得测量结果能够与实际情况相符。

控制点的布设需要考虑到测绘任务的要求和实际情况，通常包括边界控制点、内部控制点和标高控制点等。

2.边界控制点布设方法在测绘过程中，边界控制点的布设至关重要。

常用的方法有：(1)地面基准点法：根据测绘任务的需求，在边界线上布设多个基准点，并测量其地面位置和高程。

这种方法适用于小范围、高精度的测绘任务。

(2)建筑物固定点法：在边界线上选择相对稳定的建筑物角点或墙角作为控制点，并通过测量方法确定其位置和高程。

这种方法适用于城市区域或建筑群测绘任务。

3.内部控制点布设方法内部控制点用于在测图中确定各要素的几何位置，常用的布设方法包括：(1)三角测量法：选取三个点布设一个三角形，通过测量三个角和三边的长度，可以确定这个三角形的位置和大小。

随后，可以通过三角形的位置和大小关系来确定其他要素的位置。

(2)多边形测量法：通过布设多个相互连接的控制点，形成一个闭合多边形。

通过测量多边形的内角和边长，可以确定各要素的几何位置。

4.标高控制点布设方法标高控制点主要用于确定各要素的高程，常用的布设方法有：(1)水准测量法：通过多次水准仪测量，确定各个控制点的高程差。

这种方法适用于平面较大、高程变化较大的测绘任务。

(2)GNSS测量法：利用全球导航卫星系统定位技术，测量控制点的三维坐标，并计算其高程。

这种方法适用于较小范围、高精度的控制点布设。

5.控制点布设的注意事项在控制点布设过程中，需要注意以下几点：(1)布设密度要合理：根据测绘任务的要求和实际情况，合理确定控制点的布设密度，以保证测绘结果的准确性。

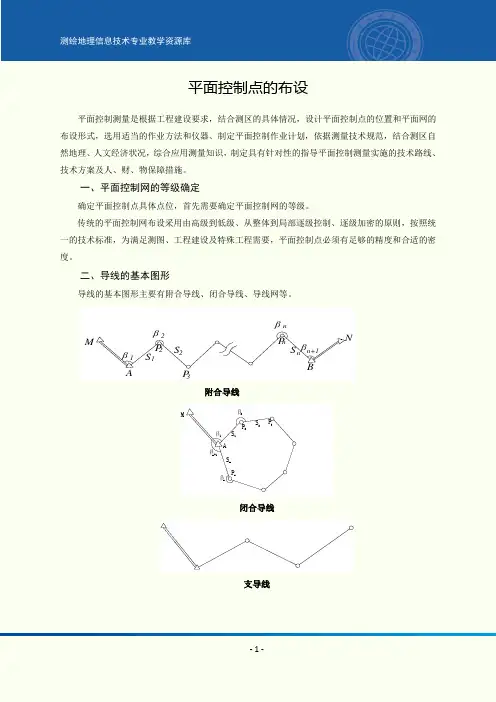

平面控制点的布设平面控制测量是根据工程建设要求，结合测区的具体情况，设计平面控制点的位置和平面网的布设形式，选用适当的作业方法和仪器、制定平面控制作业计划，依据测量技术规范，结合测区自然地理、人文经济状况，综合应用测量知识，制定具有针对性的指导平面控制测量实施的技术路线、技术方案及人、财、物保障措施。

一、平面控制网的等级确定确定平面控制点具体点位，首先需要确定平面控制网的等级。

传统的平面控制网布设采用由高级到低级、从整体到局部逐级控制、逐级加密的原则，按照统一的技术标准，为满足测图、工程建设及特殊工程需要，平面控制点必须有足够的精度和合适的密度。

二、导线的基本图形导线的基本图形主要有附合导线、闭合导线、导线网等。

2P 2Mβ1AβS 1P 2P 3S n+1Bn nS βNβn附合导线3n P P MS n βn+1βnβ1A β2S 2P 2S 1闭合导线支导线MACOBNCBAD D D D D 12341D 5导线网三、平面控制点密度根据《城市测量规范》，导线测量的技术指标如下：1．导线网中结点与高级点间或者结点与结点间的导线长度不应大于附合导线规定长度的0.7倍；2．当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大于13cm ； 3．光电测距导线的总长和平均边长可放长至1.5倍，但其绝对闭合差不应大于26cm 。

光电测距导线的主要技术要求（《城市测量规范》）等 级 导线长度/km 平均边长/km 测角中误差/″测距中误差（mm ）测回数 方位角闭合差/″ 导线全长相对闭合差 DJ1 D J2 D J6 一级 3.6 0.3 ±5 ±15 — 2 4 ±n 10 1/14 000 二级 2.4 0.2 ±8 ±15 — 1 3 ±n 16 1/10 000 三级 1.5 0.12 ±12 ±15 — 1 2 ±n 24 1/6 000 图根≤1.0M±301±n 601/2000n 为导线的角数在实际布设导线时，依据对应的导线等级平均边长，布设导线点。

工程平面控制网的方案一、引言工程平面控制网是工程测量的重要基础，它是为了建立一个精度高、几何稳定的测量框架而设计的。

它是由一定数量的控制点（也称为控制站点）组成的一种测量网，在这些控制点上通过准确测量和数据处理，建立起相应的坐标体系和相对位置关系。

通过这些控制点可以实现工程中各种复杂的测量任务，保证工程测量的精度和可靠性。

本文将针对工程平面控制网的建立和维护，提出一个系统的方案，包括测量方法、控制点布设、数据处理和质量控制等方面的内容。

二、控制点布设1. 控制点选择控制点的选择应考虑到工程的几何特征、地形地貌、测量任务的要求以及辐射传递的可行性等因素。

一般来说，控制点应具有以下特点：具有地理位置确定性、易于观测、地形开阔、无遮挡物、便于安装器材和传输信号。

2. 控制点布设方法根据测量任务的要求，可以采取不同的控制点布设方法。

通常包括直射法、反射法、GPS 定位法等。

在实际工程测量中需要综合考虑测量精度、经济效益等因素选择合适的布设方法。

三、测量方法1. 测量器材的选择根据不同的控制点布设方法，需要选择不同的测量器材。

例如，对于直射法，可以选择全站仪或者经纬仪进行测量；对于GPS定位法，需要使用GPS接收机等设备。

2. 测量操作流程测量操作流程应包括测量准备、目标定位、观测、记录和数据传输等环节。

每个环节都需要严格按照标准程序进行，以保证测量的准确性和可靠性。

四、数据处理1. 数据采集在实际测量过程中，需要对控制点的坐标、地形图、影像图等数据进行采集。

一般可以采用全站仪、GPS接收机、数字相机等设备进行数据采集。

2. 数据处理方法数据处理包括数据清理、配准、检查、比对、坐标转换、模型构建等环节。

需要借助专业的软件工具进行数据处理，如AutoCAD、ArcGIS、Photoshop等。

五、质量控制1. 检查标准对于控制点的布设、测量和数据处理等环节，应制定相应的质量检查标准，以确保数据的准确性和可靠性。

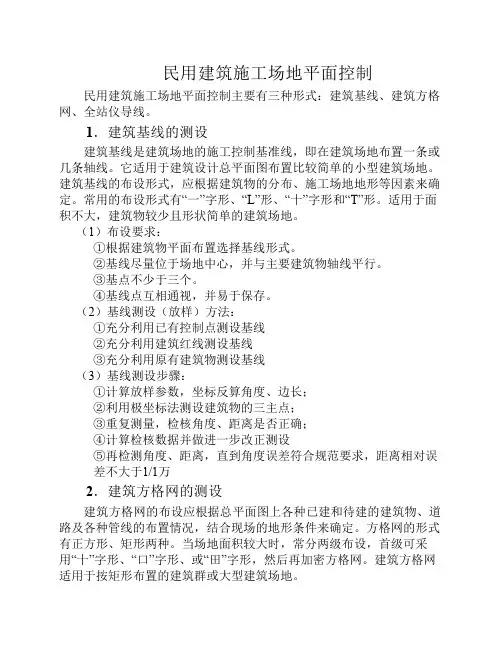

民用建筑施工场地平面控制民用建筑施工场地平面控制主要有三种形式：建筑基线、建筑方格网、全站仪导线。

1．建筑基线的测设建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

它适用于建筑设计总平面图布置比较简单的小型建筑场地。

建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。

常用的布设形式有“一”字形、“L”形、“十”字形和“T”形。

适用于面积不大，建筑物较少且形状简单的建筑场地。

（1）布设要求：①根据建筑物平面布置选择基线形式。

②基线尽量位于场地中心，并与主要建筑物轴线平行。

③基点不少于三个。

④基线点互相通视，并易于保存。

（2）基线测设（放样）方法：①充分利用已有控制点测设基线②充分利用建筑红线测设基线③充分利用原有建筑物测设基线（3）基线测设步骤：①计算放样参数，坐标反算角度、边长；②利用极坐标法测设建筑物的三主点；③重复测量，检核角度、距离是否正确；④计算检核数据并做进一步改正测设⑤再检测角度、距离，直到角度误差符合规范要求，距离相对误差不大于1/1万2．建筑方格网的测设建筑方格网的布设应根据总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。

方格网的形式有正方形、矩形两种。

当场地面积较大时，常分两级布设，首级可采用“十”字形、“口”字形、或“田”字形，然后再加密方格网。

建筑方格网适用于按矩形布置的建筑群或大型建筑场地。

建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标法进行建筑物的定位，测设较为方便，且精度较高。

但由于建筑方格网必须按总平面图的设计来布置，测设工作量成倍增加，其点位缺乏灵活性，易被破坏，所以在全站仪逐步普及的条件下，正逐步被导线或三角网所取代。

确定方格网的主轴线后，再布设方格网。

建筑方格网的测设方法是先测设建筑物的主轴线点（按基线测设方法），检测合格后再测设其他网点。

主轴线测设精度：角度误差≤10″，距离相对误差≤1/1.5万。

平面控制网的布设方法平面控制网是地形测量和工程测量中常用的一种控制网，它具有较高的精度和可靠性，能够提供测量工作所需的基准框架。

平面控制网的布设对于后续的测量工作至关重要，因此需要采取一定的方法和步骤来进行布设。

下面将介绍平面控制网的布设方法。

首先，进行前期准备工作。

在进行平面控制网的布设之前，需要进行充分的前期准备工作。

这包括对测区进行充分的调查和研究，了解地形地貌和地物分布情况，确定控制网的布设范围和密度等。

同时，还需要对测区的地质地貌情况进行详细的调查，了解地下水情况、地形起伏等因素，为控制网的布设提供参考。

其次，确定控制点的位置和数量。

在进行平面控制网的布设时，需要确定控制点的位置和数量。

控制点是控制网的基础，其位置的准确性和数量的充分性对于整个控制网的精度和可靠性具有重要影响。

因此，在确定控制点的位置和数量时，需要充分考虑测区的地形地貌情况，合理确定控制点的位置和数量。

然后，进行控制点的布设和标志。

确定了控制点的位置和数量之后，就需要进行控制点的布设和标志工作。

在进行控制点的布设时，需要采用精密的测量仪器和方法，保证控制点的位置和标高的准确性。

同时，在控制点的标志上，需要使用耐久性好、易于识别的标志物，以便后续的测量工作能够准确地找到控制点。

接着，进行控制网的连接和调整。

在完成控制点的布设和标志之后，就需要进行控制网的连接和调整工作。

这一步是非常关键的，它直接影响着整个控制网的精度和可靠性。

在进行控制网的连接和调整时，需要采用精密的测量仪器和方法，保证控制网的各个控制点之间的连续性和一致性。

最后，进行控制网的检查和验收。

在完成控制网的布设之后，需要进行控制网的检查和验收工作。

这一步是为了验证控制网的精度和可靠性，确保控制网能够满足后续测量工作的需要。

在进行控制网的检查和验收时，需要采用多种测量方法和手段，对控制网进行全面的检查和评估。

总之，平面控制网的布设是地形测量和工程测量中的重要工作，它直接影响着后续测量工作的精度和可靠性。

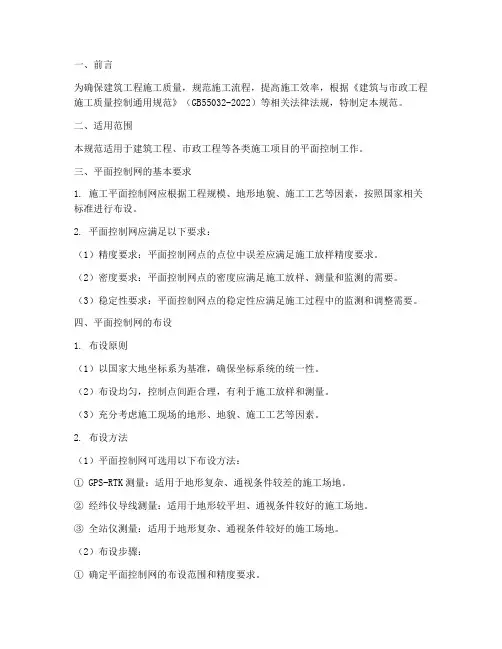

一、前言为确保建筑工程施工质量，规范施工流程，提高施工效率，根据《建筑与市政工程施工质量控制通用规范》（GB55032-2022）等相关法律法规，特制定本规范。

二、适用范围本规范适用于建筑工程、市政工程等各类施工项目的平面控制工作。

三、平面控制网的基本要求1. 施工平面控制网应根据工程规模、地形地貌、施工工艺等因素，按照国家相关标准进行布设。

2. 平面控制网应满足以下要求：（1）精度要求：平面控制网点的点位中误差应满足施工放样精度要求。

（2）密度要求：平面控制网点的密度应满足施工放样、测量和监测的需要。

（3）稳定性要求：平面控制网点的稳定性应满足施工过程中的监测和调整需要。

四、平面控制网的布设1. 布设原则（1）以国家大地坐标系为基准，确保坐标系统的统一性。

（2）布设均匀，控制点间距合理，有利于施工放样和测量。

（3）充分考虑施工现场的地形、地貌、施工工艺等因素。

2. 布设方法（1）平面控制网可选用以下布设方法：① GPS-RTK测量：适用于地形复杂、通视条件较差的施工场地。

② 经纬仪导线测量：适用于地形较平坦、通视条件较好的施工场地。

③ 全站仪测量：适用于地形复杂、通视条件较好的施工场地。

（2）布设步骤：① 确定平面控制网的布设范围和精度要求。

② 选择合适的控制点，确保控制点分布均匀。

③ 进行控制点坐标测量，确保控制点精度满足要求。

④ 对控制点进行数据处理和成果分析。

五、平面控制网的维护与管理1. 定期对平面控制网进行复测，确保控制点精度。

2. 对平面控制网进行定期维护，确保控制点稳定性。

3. 建立平面控制网档案，对控制点进行编号、标注和记录。

4. 对平面控制网的使用情况进行跟踪，确保施工放样和测量精度。

六、结语本规范旨在规范工程施工平面控制工作，提高施工质量，确保工程顺利进行。

各施工单位应严格按照本规范执行，确保工程质量，为我国建筑事业的发展贡献力量。

平面控制网的布设方法平面控制网是地形测量和工程测量中常用的一种控制网，它是由一系列相互连接的控制点组成的，用于确定测量点的坐标和高程。

平面控制网的布设方法对于测量结果的准确性和可靠性具有重要影响，因此需要合理、科学地进行布设。

下面将介绍平面控制网的布设方法。

首先，确定控制点的位置。

在进行平面控制网的布设时，需要根据实际测量需求和地形地貌特点，选择合适的位置确定控制点。

一般来说，控制点应该分布在整个测量区域内，并且要考虑到地形的变化和测量的精度要求，以保证控制点的分布均匀和密度适宜。

其次，确定控制点之间的连接关系。

在确定了控制点的位置之后，需要根据实际测量需求和测量精度要求，确定控制点之间的连接关系。

通常情况下，控制点之间的连接关系应该形成一个封闭的多边形，以便于后续的测量和数据处理。

然后，进行控制点的标志和编号。

在确定了控制点的位置和连接关系之后，需要对控制点进行标志和编号。

标志可以采用地面标志、地面刻线、地面钉子等形式，编号则可以采用数字编号或字母编号，以便于后续的测量和数据处理。

接下来，进行控制点的测量和记录。

在进行控制点的布设之后，需要进行控制点的测量和记录。

测量可以采用全站仪、GPS等设备进行，记录则需要准确记录控制点的坐标和高程等信息，以便于后续的数据处理和分析。

最后，进行控制点的验证和修正。

在进行控制点的布设和测量之后，需要对控制点进行验证和修正。

验证可以采用反复测量和比对的方法进行，修正则需要根据验证结果对控制点的位置和数据进行修正，以保证控制点的准确性和可靠性。

总之，平面控制网的布设方法是地形测量和工程测量中重要的一环，它直接影响着测量结果的准确性和可靠性。

因此，在进行平面控制网的布设时，需要合理、科学地确定控制点的位置、连接关系、标志编号、测量记录以及验证修正，以保证控制点的准确性和可靠性，从而得到准确可靠的测量结果。

平面控制网的布设方法平面控制网是地面测量中常用的一种控制测量方法，它是用来提供地面点的坐标和高程信息的基准网络。

平面控制网的布设方法对于地面测量的精度和效率具有重要的影响。

下面将介绍平面控制网的布设方法，以及在实际测量中的应用。

首先，平面控制网的布设需要根据实际测量的需要确定布设的控制点数量和位置。

在确定控制点位置时，需要考虑到测量区域的大小、地形的复杂程度以及测量精度的要求。

一般来说，控制点的布设应该均匀分布在整个测量区域，并且要考虑到控制点之间的相互连通性，以确保整个测量区域都能够被控制网覆盖。

其次，控制点的布设需要采用适当的测量方法和技术。

在实际测量中，可以采用全站仪、GPS等现代化的测量设备来进行控制点的布设。

通过这些现代化的测量设备，可以更加准确和高效地确定控制点的位置和坐标信息，从而提高整个平面控制网的测量精度和效率。

另外，平面控制网的布设还需要考虑到控制点的标记和编号。

在实际测量中，为了方便对控制点进行识别和管理，需要对每个控制点进行标记和编号。

通过标记和编号，可以清晰地记录每个控制点的位置和坐标信息，从而方便后续的测量和数据处理工作。

此外，对于平面控制网的布设还需要考虑到控制点的稳定性和可靠性。

在选择控制点的位置时，需要尽量选择地势稳定、地质条件良好的地点，以确保控制点的稳定性和可靠性。

同时，在实际测量中还需要对控制点进行定期的监测和维护，以确保控制点的位置和坐标信息的准确性和可靠性。

总的来说，平面控制网的布设方法对于地面测量具有重要的意义。

通过合理的布设方法和技术手段，可以提高平面控制网的测量精度和效率，从而更好地满足实际测量的需要。

在实际应用中，需要根据具体的测量要求和条件，选择合适的布设方法和技术手段，以确保平面控制网的布设工作能够顺利进行并取得满意的测量效果。

平面控制点的布设平面控制测量是根据工程建设要求，结合测区的具体情况，设计平面控制点的位置和平面网的布设形式，选用适当的作业方法和仪器、制定平面控制作业计划，依据测量技术规范，结合测区自然地理、人文经济状况，综合应用测量知识，制定具有针对性的指导平面控制测量实施的技术路线、技术方案及人、财、物保障措施。

一、平面控制网的等级确定确定平面控制点具体点位，首先需要确定平面控制网的等级。

传统的平面控制网布设采用由高级到低级、从整体到局部逐级控制、逐级加密的原则，按照统一的技术标准，为满足测图、工程建设及特殊工程需要，平面控制点必须有足够的精度和合适的密度。

二、导线的基本图形导线的基本图形主要有附合导线、闭合导线、导线网等。

2P 2Mβ1AβS 1P 2P 3S n+1Bn nS βNβn附合导线3n P P MS n βn+1βnβ1A β2S 2P 2S 1闭合导线支导线MACOBNCBAD D D D D 12341D 5导线网三、平面控制点密度根据《城市测量规范》，导线测量的技术指标如下：1．导线网中结点与高级点间或者结点与结点间的导线长度不应大于附合导线规定长度的0.7倍；2．当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大于13cm ； 3．光电测距导线的总长和平均边长可放长至1.5倍，但其绝对闭合差不应大于26cm 。

光电测距导线的主要技术要求（《城市测量规范》）等 级 导线长度/km 平均边长/km 测角中误差/″测距中误差（mm ）测回数 方位角闭合差/″ 导线全长相对闭合差 DJ1 D J2 D J6 一级 3.6 0.3 ±5 ±15 — 2 4 ±n 10 1/14 000 二级 2.4 0.2 ±8 ±15 — 1 3 ±n 16 1/10 000 三级 1.5 0.12 ±12 ±15 — 1 2 ±n 24 1/6 000 图根≤1.0M±301±n 601/2000n 为导线的角数在实际布设导线时，依据对应的导线等级平均边长，布设导线点。

葛洲坝集团三峡建设工程有限公司测绘工程处技术交底记录编号：CH-JS-JD-工程名称巴通万高速公路工程交底日期年月日施工单位测绘工程处巴通万项目部测量队分项工程名称控制点加密交底提要控制点布设交底平面控制点的选择在选点时，首先调查收集测区已有的地形图和控制点的成果资料，一般是现在中比例尺（1：10000-1：1000000)的地形图上进行控制网设计。

根据测区内现有的国家控制点或测区附近其他工程部建立的可资利用的控制点，确定与其联测的方案及控制网点位置。

在布网方案初步确定后，可对控制网进行精度估算，必要时对初定控制点作调整。

然后到野外去勘探、核对、修改和落实点位。

如需测定起始边，起始边的位置应优先考虑。

如果测区没有以前的地形资料，则需详细勘察现场，根据已知控制点的分布、地形条件及测图和施工需要等具体情况，合理的拟定导线点的位置，并建立标志。

控制点位置的选定应满足相应工程的基本要求《公路勘测规范》（JTJ061-99）中规定。

公路平面控制网应满足一下要求。

（1）相邻导线点间要通视，对于钢尺量距导线，相邻点间还要地势平坦，以便于量边长。

（2）导线点应选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。

（3）导线点应选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。

高程控制点的选择高程控制点通常以水准测量的方法建立，成为水准点。

水准点的选定应满足一下要求。

（1）水准点应选在能长期保存，便于施测，坚实、稳固的地方。

（2）水准路线赢尽可能沿坡度小的道路布设，尽量避免跨越河流、湖泊、沼泽等障碍物。

（3）在选择水准点时，应考虑到高程控制网的进一步加密。

（4）应考虑到便于国家水准点进行联测。

（5）水准网应布设成附和路线，结点网或环形网。

（6）对于公路工程专用水准点，应选在公路路线两侧距中线50-300M的范围内，水准点间距一般为1-1.5KM ，山岭重丘区可适当加密；大桥两岸、隧道两端、垭口及其他大型构造物附近亦应增设水准点。

建筑测量中的平面控制点设置和平差处理方法在建筑测量过程中，平面控制点的设置和平差处理是非常重要的环节。

平面控制点的准确设置和合理处理，可以确保施工过程中的精度和质量，进一步提高建筑工程的效率和安全，本文将探讨建筑测量中平面控制点设置和平差处理的方法和技巧。

一、平面控制点的设置平面控制点的设置是建筑测量中最基础的环节之一，它确定了测量网络的框架，是实际测量的基准。

平面控制点的设置应当根据具体的项目需求和测量任务的要求来确定。

一般来说，平面控制点的设置应当满足以下几个条件：1. 充分考虑建筑结构的形式和特点，合理选择控制点的数量和布局。

2. 控制点的设置应尽量避免误差的积累，尽可能选择较为稳定的地形或建筑物作为控制点。

3. 控制点的设置应分散布置，以确保整个测量区域都有足够的控制点支持。

4. 控制点的设置应与建筑物相关，可以与其它测量项目相配合，提高工作的综合效益。

平面控制点的设置影响了整个建筑测量的精度和准确性，要充分考虑控制点的数量、精度和分布，以满足具体项目的需求，并避免误差的积累与成倍增加。

二、平差处理方法平差处理是建筑测量中必不可少的环节，它用于处理测量数据的平差和改正，使得数据更加精确和可靠。

下面我们将介绍常用的平差处理方法。

1. 最小二乘法平差处理方法最小二乘法平差处理方法是建筑测量中最常用的平差方法之一。

它通过最小化测量残差的平方和，来估计未知数的值。

最小二乘法平差处理方法具有计算简单、可靠性高等特点，广泛应用于各种建筑测量项目中。

2. 导线平差处理方法导线平差处理方法主要用于建筑测量中的距离测量。

它通过考虑导线的伸缩性和缓倾性，来进行距离测量数据的平差和改正。

导线平差处理方法可以有效提高距离测量的精度和准确性。

3. 角度平差处理方法角度平差处理方法主要用于建筑测量中的角度测量。

它通过考虑观测角度的误差和仪器误差等因素，来进行角度测量数据的平差和改正。

角度平差处理方法可以在一定程度上提高角度测量的精度和准确性。
