单管放大器总结共射共集共基放大电路共射放大器是最常见的一种单管放大器，它将信号源连接到晶体管的
基极，输出从晶体管的集电极取出。
共射放大器具有高电压增益、高输入
电阻和低输出电阻的特点。
当输入电压上升时，晶体管的输出电压会相应
下降，因此它对电压的增益是负的。
共射放大器的基极-发射极电压被称
为偏置电压，通过调整偏置电压可以改变放大器的工作点。
共集放大器将信号源连接到晶体管的基极，输出从晶体管的发射极取出。
共集放大器具有高电流增益、低输入电阻和高输出电阻的特点。
当输
入电压上升时，晶体管的输出电压也会上升，因此它对电压的增益是正的。
共集放大器的基极-发射极电压同样可以通过调整偏置电压来改变放大器
的工作点。
共基放大器将信号源连接到晶体管的集电极，输出从晶体管的发射极
取出。
共基放大器具有低电压增益、中等输入电阻和高输出电阻的特点。
当输入电压上升时，晶体管的输出电压会相应下降，因此它对电压的增益
是负的。
共基放大器的基极-发射极电压同样可以通过调整偏置电压来改
变放大器的工作点。
在实际应用中，共射放大器常用于音频放大和射频放大器的前级；共
集放大器常用于电压跟随器和缓冲放大器；共基放大器常用于频率混合器
和频率多重器。
总之，共射、共集和共基放大器是常见的单管放大电路，它们在电压
增益、输入电阻和输出电阻等方面有不同的特点，可以根据具体需求选择
适合的放大电路。

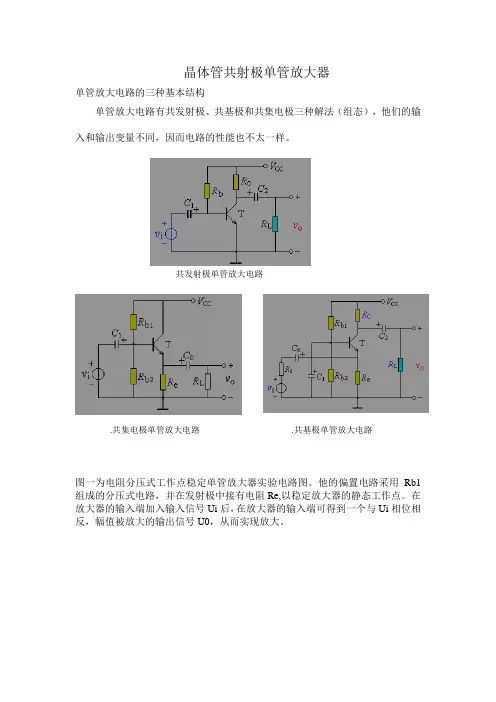

晶体管共射极单管放大器单管放大电路的三种基本结构单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。
共发射极单管放大电路.共集电极单管放大电路.共基极单管放大电路图一为电阻分压式工作点稳定单管放大器实验电路图。
他的偏置电路采用Rb1组成的分压式电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。
在放大器的输入端加入输入信号Ui后，在放大器的输入端可得到一个与Ui相位相反，幅值被放大的输出信号U0，从而实现放大。
图一共射极单管放大器实验电路图当流过电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时，则他的静态工作点Ub可以以以下式估算Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re)放大倍数Av=-β(Rc∥Rc)/rbe+(1+β)Re输出电阻:R=Rb1∥Rb2∥[rbe+(1+β)Re]输入电阻;R0≈Rc放大器的测量与调试一般包括：放大器静态工作点的测量与调试。
消除干扰与自激振荡机放大器各项动态参数的测量与调试。
1.放大器静态工作点的测量与调试（1）放大器静态工作点的测量测量放大器静态工作点的条件：输入信号Vi=0即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数：Ic,Ub,Uc,Ue.(2)静态工作点的调试放大器静态工作点的调试是指对管子集电极电流Ic（或Uce）的调试与测量。
静态工作点对放大器的性能和输出波形都有很大影响。
工作点偏高会导致饱和失真如图（2）所示；反之则导致截止失真如图（3).图二图三改变电路参数Ucc,Rc,Rb(Rb1,Rb2)都会引起静态工作点的改变如图四所示：图四2.放大器的动态指标测试放大器的动态指标包括：电压放大倍数，输入电阻，输出电阻，最大不失真输出电压（动态范围）和通频带等。
（1）电压放大倍数Av的测量调整放大器到合适的静态工作点，再加入输入电压Ui ，在输出电压不是真的情况下，用交流豪伏表测出Ui和Uo的有效值，则Av=Uo/Ui。
单管共发射极放大电路的组成
下图是一个单管共发射极（以下简称单管共射）放大电路的原理电路图。
电路中有一个双极型三极管作为放大器件，因此是单管放大电路。
由图可见，输入回路与输出回路的公共端是三极管的发射极，所以称为单管共射放大电路。
在电路中，NPN型三极管TV担负着放大作用，是放大电路的核心。
VCC是集电极直流电源，为输入信号提供能量。
RC是集电极负载电阻，集是极电流iC通过Rc，从而将电流的变化转换为集电极电压的变化，然后传送到放大电路的输出端。
基极直流电源VBB和基极电阻Rb的作用是，一方面为三极管的发射结提供正抽偏置电压；同时，二者共同决定了当不加输入电压时三极管基极回路的电流，这个电流称为静态基流。
在以后的分析中将会看到，静态基流的大小对放大作用的优劣，以及放大电路的其他性能有着密切的关系。
在单管共射放大电路中，仅仅具备上述各个组成部分还不足以保证电路很好地起放大作用。

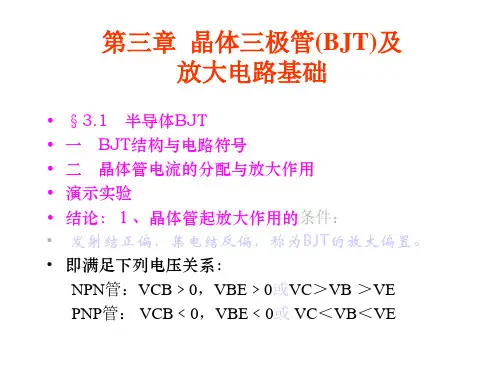

为了使三极管工作在放大区，还必须使发射结正向偏置，集电结反向偏置，为此，VCC，RC、VBB和Rb等元件的参数应与电路中三极管的输入、输出特性有适当的配合关系。
