三极管基本共射极放大电路的工作原理

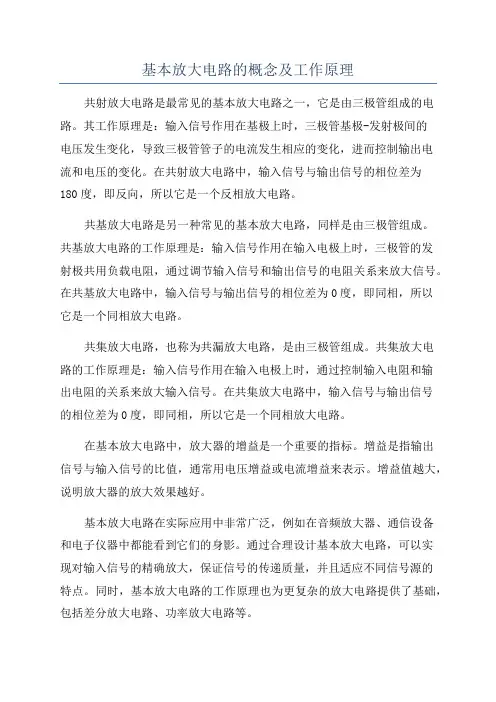

基本放大电路的概念及工作原理共射放大电路是最常见的基本放大电路之一，它是由三极管组成的电路。

其工作原理是：输入信号作用在基极上时，三极管基极-发射极间的电压发生变化，导致三极管管子的电流发生相应的变化，进而控制输出电流和电压的变化。

在共射放大电路中，输入信号与输出信号的相位差为180度，即反向，所以它是一个反相放大电路。

共基放大电路是另一种常见的基本放大电路，同样是由三极管组成。

共基放大电路的工作原理是：输入信号作用在输入电极上时，三极管的发射极共用负载电阻，通过调节输入信号和输出信号的电阻关系来放大信号。

在共基放大电路中，输入信号与输出信号的相位差为0度，即同相，所以它是一个同相放大电路。

共集放大电路，也称为共漏放大电路，是由三极管组成。

共集放大电路的工作原理是：输入信号作用在输入电极上时，通过控制输入电阻和输出电阻的关系来放大输入信号。

在共集放大电路中，输入信号与输出信号的相位差为0度，即同相，所以它是一个同相放大电路。

在基本放大电路中，放大器的增益是一个重要的指标。

增益是指输出信号与输入信号的比值，通常用电压增益或电流增益来表示。

增益值越大，说明放大器的放大效果越好。

基本放大电路在实际应用中非常广泛，例如在音频放大器、通信设备和电子仪器中都能看到它们的身影。

通过合理设计基本放大电路，可以实现对输入信号的精确放大，保证信号的传递质量，并且适应不同信号源的特点。

同时，基本放大电路的工作原理也为更复杂的放大电路提供了基础，包括差分放大电路、功率放大电路等。

总之，基本放大电路是通过控制输入信号和输出信号之间的电流或电压关系来放大信号的电路。

通过不同的组合方式，可以实现不同放大效果和放大器的特性。

深入理解基本放大电路的工作原理，对于电子电路的设计和应用具有重要的意义。

基本共射极放大电路电路分析3.2.1基本共射放大电路1.放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。

a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。

■■童■ Br - - ■:必）iy, :信号慷：I ■t>A放大电路!»!2.电路组成:(1)三极管T;(2)VCC :为JC提供反偏电压，一般几〜几十伏；(3)RC :将IC的变化转换为Vo的变化，一般几K〜几十K。

VCE=VCC-ICRC RC，VCC同属集电极回路。

(4)VBB :为发射结提供正偏。

(习R十一般为儿1 K - JLT-Rb一般，程骨V開=e7V当％*宀只£时；,V B,I B A(6)Cb1，Cb2 :耦合电容或隔直电容，(7)Vi :输入信号(8)Vo :输出信号(9)公共地或共同端，电路中每一点的电位实际上都是该点与公共端之间的电位差。

图中各电压的极性是参考极性，电流的参考方向如图所示。

其作用是通交流隔直流。

V⑵输入电阻RiI£黒 b ZCKt亡/〒气V.V2^3.共射电路放大原理f' h ： 1112V峠变化% %变化7变化 %尸％-叫好变化 > %变化SOOK A 4KTHl/cc/jt 躍—=40w/{ Ic = E h = \ .6rffA J cE = f4v-AVr = -bn y T M = —5 址44.放大电路的主要技术指标放大倍数/输入电阻Ri /输出电阻Ro /通频带(1)放大倍数放大电路的输出信号的电压和电流幅度得到 了念大，所以输出功零也龛筋「所肢大.对赦夫电ffilfilH'W:电压放人侣数；凰=峙电 电流放脸倚tt ： ■半二扫冷 功率ttXMSi ：心=£『尸=峡!鰹 通常它们蛊;fi 按F 张怙宦义的4放大俗数定 义式中各有其S 如图所示，慮频段九—中频段一■久高频詁(3)输出电阻Ro输出电阻是表明放大电路帯负栽的能力，饨大表明 放大电路带负载的能力差，心的宦义：R 、=4-g(町根捌图"}・在帯竝肘，测得!色 鶴 JF 跑时的繭dj 为J*畀 则；心人! 丁 乂(厂：=口}认C 」叫 / 4 K 10 — 1 ： %注总：肚大倍数、输入电阻、输岀电阻通常^^；11在 E 弦信巧下的它渝琴®, iHr n-放k 电呂&处于威k 状态且输;IM 伙珥的条件卜V 们息义.(4)通频带放大电路的增率的歯数4在低预段和 高频段放大缶数祁要下降。

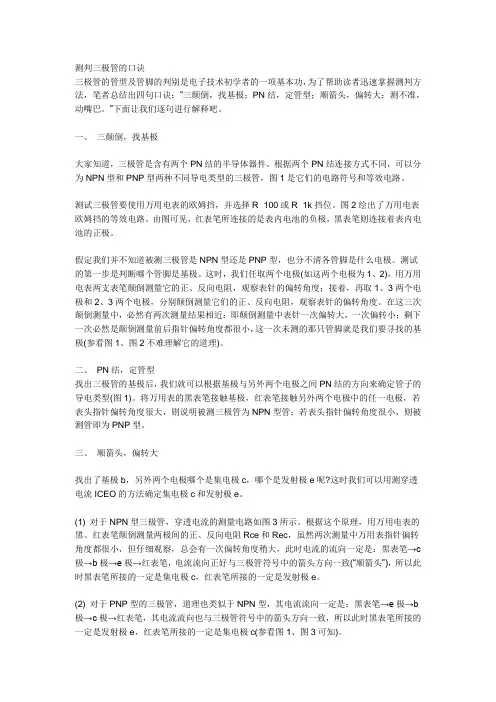

测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

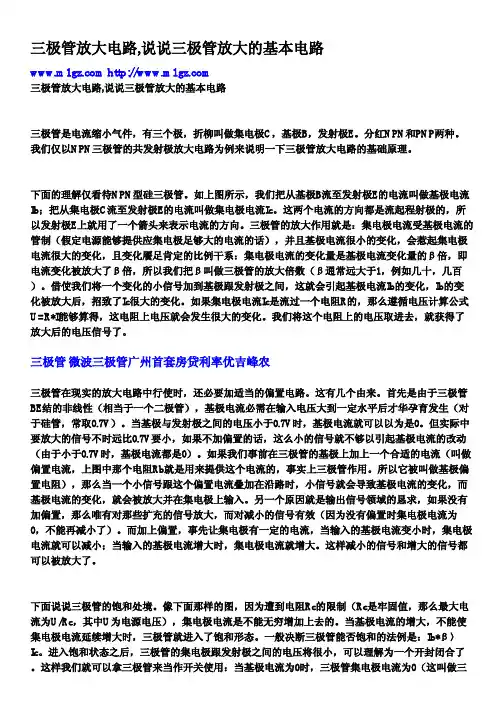

三极管放大电路,说说三极管放大的基本电路 三极管放大电路,说说三极管放大的基本电路三极管是电流缩小气件，有三个极，折柳叫做集电极C，基极B，发射极E。

分红NPN和PNP两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基础原理。

下面的理解仅看待NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。

这两个电流的方向都是流起程射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的管制（假定电源能够提供应集电极足够大的电流的话），并且基极电流很小的变化，会惹起集电极电流很大的变化，且变化餍足肯定的比例干系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β通常远大于1，例如几十，几百）。

借使我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，招致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么遵循电压计算公式U=R*I能够算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取进去，就获得了放大后的电压信号了。

三极管 微波三极管广州首套房贷利率优吉峰农三极管在现实的放大电路中行使时，还必要加适当的偏置电路。

这有几个由来。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必需在输入电压大到一定水平后才华孕育发生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以以为是0。

但实际中要放大的信号不时远比0.7V要小，如果不加偏置的话，这么小的信号就不够以引起基极电流的改动（由于小于0.7V时，基极电流都是0）。

如果我们事前在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，事实上三极管作用。

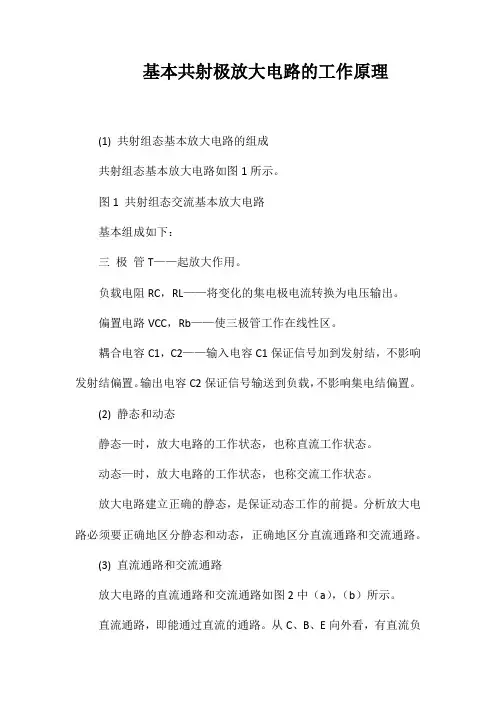

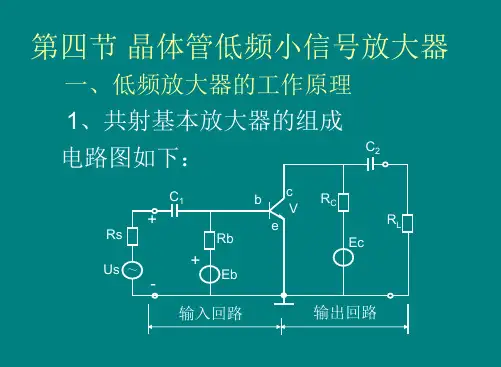

基本共射极放大电路的工作原理(1) 共射组态基本放大电路的组成共射组态基本放大电路如图1所示。

图1 共射组态交流基本放大电路基本组成如下：三极管T——起放大作用。

负载电阻RC，RL——将变化的集电极电流转换为电压输出。

偏置电路VCC，Rb——使三极管工作在线性区。

耦合电容C1，C2——输入电容C1保证信号加到发射结，不影响发射结偏置。

输出电容C2保证信号输送到负载，不影响集电结偏置。

(2) 静态和动态静态—时，放大电路的工作状态，也称直流工作状态。

动态—时，放大电路的工作状态，也称交流工作状态。

放大电路建立正确的静态，是保证动态工作的前提。

分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。

(3) 直流通路和交流通路放大电路的直流通路和交流通路如图2中（a），（b）所示。

直流通路，即能通过直流的通路。

从C、B、E向外看，有直流负载电阻、Rc 、Rb。

交流通路，即能通过交流的电路通路。

如从C、B、E向外看，有等效的交流负载电阻、Rc//RL、Rb。

直流电源和耦合电容对交流相当于短路。

因为按迭加原理，交流电流流过直流电源时，没有压降。

设C1、C2 足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

(a)直流通路(b)交流通路图2 基本放大电路的直流通路和交流通路(4) 放大原理输入信号通过耦合电容加在三极管的发射结，于是有下列过程：（5）静态工作状态的计算分析法根据直流通路可对放大电路的静态进行计算IC=b IBVCE=VCC－ICRcIB、IC和VCE这些量代表的工作状态称为静态工作点，用Q表示。

（6）共射放大电路的工作原理及波形分析当基本共射放大电路的有输入信号时，基极电流、集电极电流、管压降均在原来静态直流分量上叠加了一个交流分量，工作波形如图所示：对于基本共射放大电路，只有设置合适的静态工作点，使交流信号加载在直流信号之上，以保证三极管在输入信号整个周期内始终工作在放大状态，输出信号才不会失真。

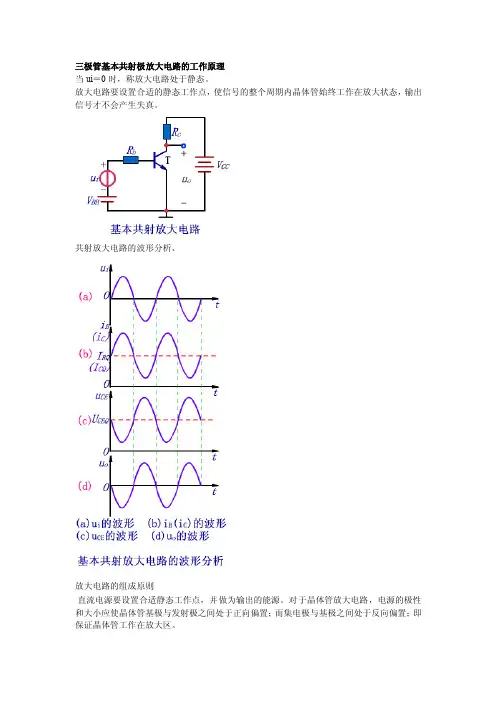

三极管基本共射极放大电路的工作原理当ui＝0时，称放大电路处于静态。

放大电路要设置合适的静态工作点，使信号的整个周期内晶体管始终工作在放大状态，输出信号才不会产生失真。

共射放大电路的波形分析、放大电路的组成原则直流电源要设置合适静态工作点，并做为输出的能源。

对于晶体管放大电路，电源的极性和大小应使晶体管基极与发射极之间处于正向偏置；而集电极与基极之间处于反向偏置；即保证晶体管工作在放大区。

电阻取值得当，与电源配合，使放大管有合适的静态工作电流。

输入信号必须能够作用于放大管的输入回路。

当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。

直流耦合共射放大电路共地：在实用放大电路中，为防止干扰，常要求输入信号、直流电源、输出信号均有一端接在公共端，即“地”端，称为“共地”。

直接耦合：信号源与放大电路，放大电路与负载电阻均直接相连，故称为“直接耦合”。

静态工作点的求法：阻容耦合共射放大电路耦合电容：电容C1用于连接信号源与放大电路，电容C2用于连接放大电路与负载，这种在电路中起连接作用的电容称为耦合电容。

阻容耦合：利用电容连接电路称为阻容耦合。

下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

7、管理是一种实践，其本质不在于“知”而在于“行”；其验证不在于逻辑，而在于成果；其唯一权威就是成就。

8、管理者的最基本能力：有效沟通。

三极管的三种放大电路三极管是一种常用的电子元件，它具有放大信号的特性，因此被广泛应用于各种放大电路中。

三极管的三种放大电路分别是共射放大电路、共基放大电路和共集放大电路。

1. 共射放大电路共射放大电路是最常见的三极管放大电路之一，它的特点是输入信号与输出信号都是相对于电源地的。

在共射放大电路中，三极管的发射极作为输入端，集电极作为输出端，基极则起到控制信号的作用。

共射放大电路的工作原理是：当输入信号加在基极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。

由于共射放大电路具有较大的电压增益和较小的输入阻抗，因此常用于需要较大信号放大的场合，如音频放大电路。

2. 共基放大电路共基放大电路是另一种常见的三极管放大电路，它的特点是输入信号与输出信号都是相对于基极的。

在共基放大电路中，三极管的基极作为输入端，发射极作为输出端，集电极则起到控制信号的作用。

共基放大电路的工作原理是：当输入信号加在基极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。

由于共基放大电路具有较大的电流增益和较小的输出阻抗，因此常用于需要较大电流放大的场合，如射频放大电路。

3. 共集放大电路共集放大电路是三极管放大电路中的第三种形式，它的特点是输入信号与输出信号都是相对于集电极的。

在共集放大电路中，三极管的集电极作为输入端，发射极作为输出端，基极则起到控制信号的作用。

共集放大电路的工作原理是：当输入信号加在集电极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。

由于共集放大电路具有较小的电压增益和较大的输入阻抗，因此常用于需要较小信号放大的场合，如电压跟随器。

三极管的三种放大电路各有其特点和应用场合，合理选择和设计放大电路对于实现信号的有效放大至关重要。

在实际应用中，需要根据具体的要求和条件来选择合适的放大电路，并进行相应的电路设计和优化。
