共发射极放大电路理论分析与计算

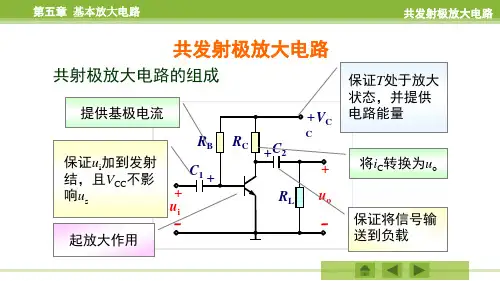

共发射极放大电路原理
共发射极放大电路原理是一种常见的放大电路结构，也称为共基极放大电路。

它由一个BJT晶体管组成，包括基极、发射
极和集电极。

共发射极放大电路的工作原理如下：当输入信号加到基极时，基极电流会引起发射极电流的变化，进而改变集电极电流。

这种电流变化使得输出电压发生变化，实现了信号的放大。

具体地说，当输入信号的幅度上升时，基极电流也会随之上升。

这样，发射极电流会随之增加，从而提高集电极电流。

当集电极电流增大时，输出电压也会随之增加，实现信号的放大。

共发射极放大电路的特点是输入电流和输出电流都是相加的。

因此，尽管放大倍数比较小，但可以在高频信号的放大过程中保持输入输出相位的一致性。

此外，由于信号是从基极注入到发射极，所以输入阻抗较低，输入信号源可以直接连接到基极，无需耦合电容。

然而，共发射极放大电路的缺点是输出阻抗较高，输出电压受到负载影响较大。

为了解决这个问题，通常会添加一个输出级，如共射极放大电路，以降低输出阻抗并增加输出功率。

总之，共发射极放大电路是一种常见的电路结构，能够实现信号的放大。

虽然具有一些缺点，但在一些特定的应用场合中仍然具有一定的优势。

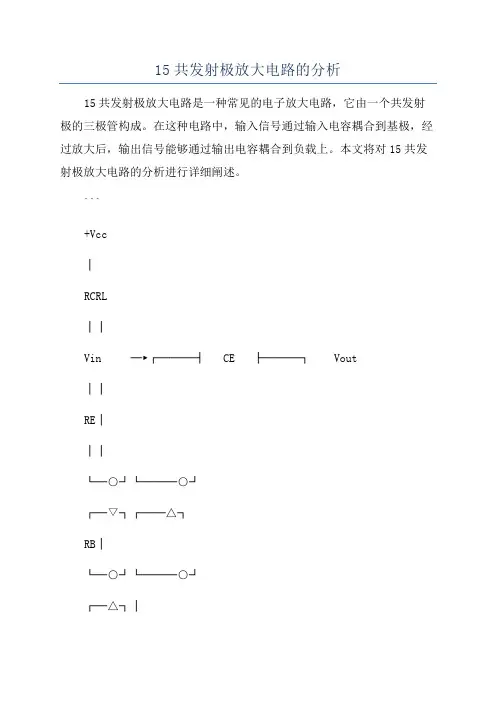

15共发射极放大电路的分析15共发射极放大电路是一种常见的电子放大电路，它由一个共发射极的三极管构成。

在这种电路中，输入信号通过输入电容耦合到基极，经过放大后，输出信号能够通过输出电容耦合到负载上。

本文将对15共发射极放大电路的分析进行详细阐述。

```+Vcc│RCRL││Vin ─►┌───┤ CE ├───┐ Vout││RE│││└─○┘└───○┘┌─▽┐┌──△┐RB│└─○┘└───○┘┌─△┐│C Vce│┌─○┘GND```该电路的工作原理如下：当输入信号Vin经过电容耦合到CE时，基极电流将发生变化，进而改变了发射极电流。

发射极电流的变化导致集电极电流的变化，从而将放大的信号输出到负载上。

为了进一步分析15共发射极放大电路，我们可以通过小信号模型来进行计算和分析。

小信号模型假设输入信号接近于零，并且电路的工作频率处于中等频率范围。

接下来，我们将通过以下步骤对15共发射极放大电路进行分析：1.小信号模型转换：根据给定的电路图，我们可以通过查表或计算得到三极管的小信号模型。

小信号模型包括输入电阻、输出电阻和增益三个重要参数。

2.直流偏置：为了确保三极管处于放大状态，需要对电路进行直流偏置。

偏置电路可以由电阻、电容和电流源组成。

通过适当的选择，可以使得三极管工作在线性区域。

3.参数计算：根据电路的小信号模型和直流偏置值，可以计算出电路的输入电阻、输出电阻和增益。

输入电阻可以通过求导得到，输出电阻可以通过开路电压法或短路电流法进行计算。

4.频率响应：在频率响应分析中，我们可以根据电路的小信号模型计算电路的增益-频率特性。

这可以通过对小信号模型进行频率响应分析来实现。

通过以上步骤分析15共发射极放大电路，可以获得该电路的各种参数和特性。

这些参数和特性对于电路设计和优化非常重要，可以帮助我们选择合适的元器件并进行电路性能的优化。

综上所述，我们对15共发射极放大电路进行了详细的分析。

通过对电路结构和工作原理的理解，以及对小信号模型和频率响应的分析，可以获得该电路的各种参数和特性，从而为电路的设计和优化提供重要的参考。

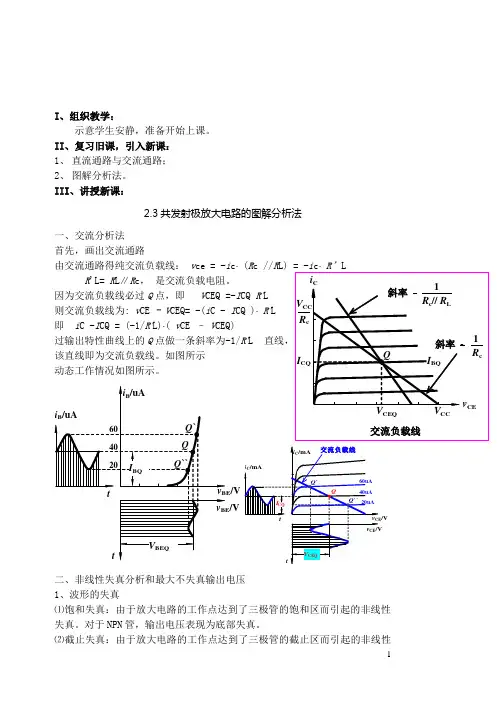

I 、组织教学：示意学生安静，准备开始上课。

II 、复习旧课，引入新课：1、 直流通路与交流通路；2、 图解分析法。

III 、讲授新课：2.3共发射极放大电路的图解分析法一、交流分析法首先，画出交流通路由交流通路得纯交流负载线： v ce = -i c ⋅ (R c //RR 'L= R L ∥R c ， 是交流负载电阻。

因为交流负载线必过Q 点，即 V CEQ =-I CQ R 'L 则交流负载线为: v CE - V CEQ= -(i C - I CQ )⋅ R 'L 即 i C -I CQ = (-1/R 'L)⋅( v CE – V CEQ)过输出特性曲线上的Q 点做一条斜率为-1/R 'L 该直线即为交流负载线。

如图所示 动态工作情况如图所示。

二、非线性失真分析和最大不失真输出电压1、波形的失真⑴饱和失真：由于放大电路的工作点达到了三极管的饱和区而引起的非线性失真。

对于NPN 管，输出电压表现为底部失真。

⑵截止失真：由于放大电路的工作点达到了三极管的截止区而引起的非线性失真。

对于NPN 管，输出电压表现为顶部失真。

/V/V /V注意：对于PNP 管，由于是负电源供电，失真的表现形式，与NPN 管正好相反。

2、放大电路动态范围放大电路要想获得大的不失真输出幅度，要求： ⑴工作点Q 要设置在输出特性曲线放大区的中间部位；⑵要有合适的交流负载线。

V om=min{V om1， V om2}三、图解法适用的范围图解法的特点是直观、形象，但要求实测晶体管的输入、输出曲线，而且用图解法进行定量分析的误差较大。

图解法适于分析输出幅值较大、频率较低的情况。

实际应用中，常用于静态工作点位置、最大不失真输出电压和失真情况分析，另外在大信号工作时，往往也采用图解法。

IV 、巩固新课：静态分析就是求解静态工作点Q ，动态分析就是求解放大电路的动态参数和进行波形分析。

V 、布置作业：补充习题。

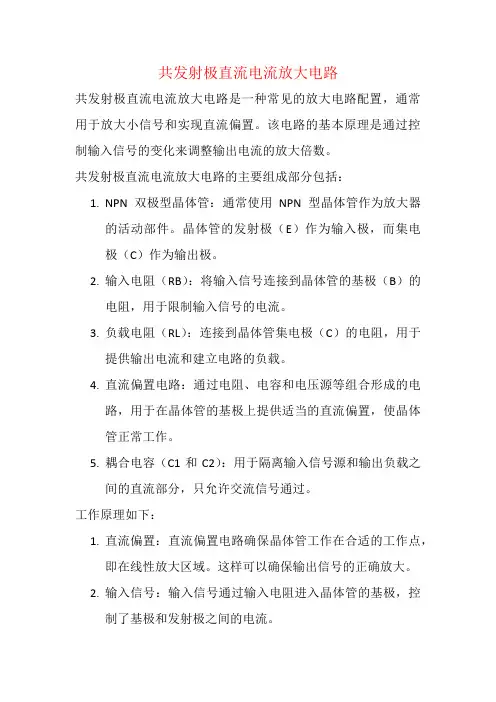

共发射极直流电流放大电路
共发射极直流电流放大电路是一种常见的放大电路配置，通常用于放大小信号和实现直流偏置。

该电路的基本原理是通过控制输入信号的变化来调整输出电流的放大倍数。

共发射极直流电流放大电路的主要组成部分包括：
1.NPN双极型晶体管：通常使用NPN型晶体管作为放大器
的活动部件。

晶体管的发射极（E）作为输入极，而集电
极（C）作为输出极。

2.输入电阻（RB）：将输入信号连接到晶体管的基极（B）的
电阻，用于限制输入信号的电流。

3.负载电阻（RL）：连接到晶体管集电极（C）的电阻，用于
提供输出电流和建立电路的负载。

4.直流偏置电路：通过电阻、电容和电压源等组合形成的电
路，用于在晶体管的基极上提供适当的直流偏置，使晶体
管正常工作。

5.耦合电容（C1和C2）：用于隔离输入信号源和输出负载之
间的直流部分，只允许交流信号通过。

工作原理如下：
1.直流偏置：直流偏置电路确保晶体管工作在合适的工作点，
即在线性放大区域。

这样可以确保输出信号的正确放大。

2.输入信号：输入信号通过输入电阻进入晶体管的基极，控
制了基极和发射极之间的电流。

3.放大：输入信号的变化导致晶体管的发射电流发生相应的
变化。

由于集电极连接了负载电阻，因此输出电压会随之发生变化，实现了信号的放大。

共发射极直流电流放大电路具有简单、稳定的特点，可以用于放大直流信号或低频信号。

然而，该电路的频率响应有限，适用于小信号放大。

在设计和使用该电路时，需要注意电路的稳定性和线性放大的范围，以避免失真或不稳定的输出。

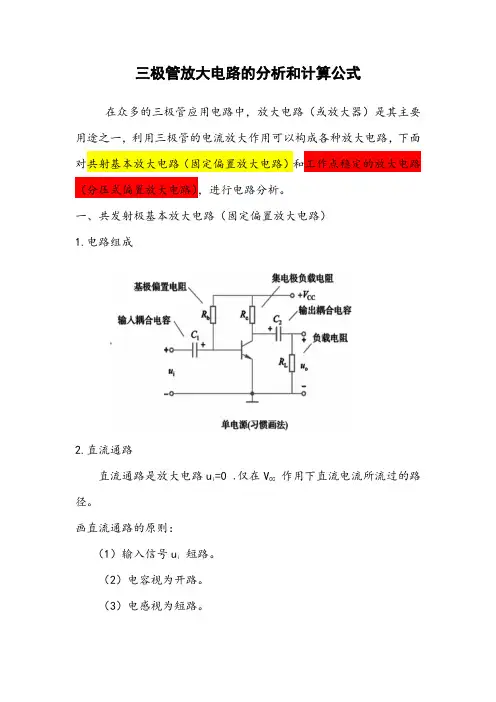

三极管放大电路的分析和计算公式在众多的三极管应用电路中，放大电路（或放大器）是其主要用途之一，利用三极管的电流放大作用可以构成各种放大电路，下面对共射基本放大电路（固定偏置放大电路）和工作点稳定的放大电路（分压式偏置放大电路），进行电路分析。

一、共发射极基本放大电路（固定偏置放大电路）1.电路组成2.直流通路直流通路是放大电路u i =0，仅在V CC 作用下直流电流所流过的路径。

画直流通路的原则：（1）输入信号u i 短路。

（2）电容视为开路。

（3）电感视为短路。

3.静态工作点的计算所谓静态工作点就是为了保证放大电路不失真的点。

估算静态工作点就是根据放大电路的直流通路，求I BQ 、I CQ 、I EQ 、和U CEQ 这四个量。

（根据下图，可得出下面两个公式）由以上三个公式，可得出静态工作点的值。

4.交流通路交流通路是放大电路在V CC =0，仅u i =0作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o 这些主要参数。

beb i r R R //=beLu r R A '-=βLC L R R R //='ber —三极管的输入电阻，是三极管b 、e 之间存在一个等效电阻。

co R R =二、分压式偏置放大电路（工作点稳定的）1.电路组成2.直流通路三、静态工作点估算静态工作点就是根据放大电路的直流通路，求IBQ 、ICQ、IEQ、和UCEQ这四个量。

（根据图，可得出下面的公式）四、交流通路交流通路是放大电路在V CC =0，仅u i 作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o这些主要参数。

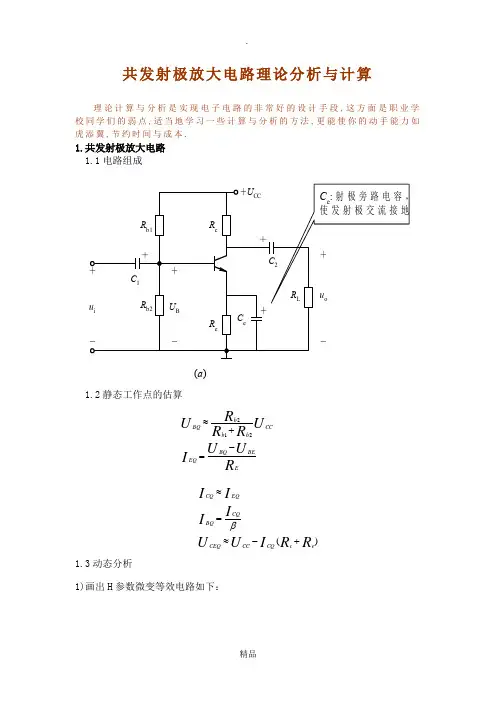

共发射极放大电路理论分析与计算理论计算与分析是实现电子电路的非常好的设计手段,这方面是职业学校同学们的弱点,适当地学习一些计算与分析的方法,更能使你的动手能力如虎添翼,节约时间与成本.1.共发射极放大电路1.1电路组成＋＋＋＋－＋－＋U CCR b1R cR b2R eR L＋－C 1C 2u i u oU B C e(a )C e : 射极旁路电容，使发射极交流接地1.2静态工作点的估算RU U IU R R RU EBEBQ EQCCb b b BQ -=+≈212)(R R I U UII I I e c CQ CC CEQCQBQ EQCQ+-≈=≈β1.3动态分析1)画出H 参数微变等效电路如下：r be R b＋－u i u o r i r oβ i bR cR L ＋－i b i cbc(a )2）共发射放大电路基本动态参数的估算（1）电压放大倍数'-='-=R i R i u L b L c oβ ri u R R R bebiLCL=='//rR ri R i AbeLbebLb u'-='-=ββ（2）输入电阻r ir R Iu r be b ii i //== )//(21R R R b B b =（3）输出电阻r 0Rr Co=（4）源电压放大倍数rr Ruu A besL so us+'-==β下面是对图示共发射极放大电路的计算分析,可以和仿真分析进行对比;设晶体管的＝100，'bb r =100Ω。

（1）求电路的Q 点、uA 、R i 和R o ；（2）若电容C e 开路，则将引起电路的哪些动态参数发生变化？如何变化？解：（1）静态分析： V7.5)( A μ 101mA1V 2e f c EQ CEQEQBQ e f BEQBQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β动态分析：Ω==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV26)1(c o f be b2b1i fbe L c EQbb'be R R R r R R R R r R R A I r r u ββββ∥∥∥（2）R i 增大，R i ≈4.1k Ω；u A 减小，ef 'LR R R A u+-≈ ≈－1.92。

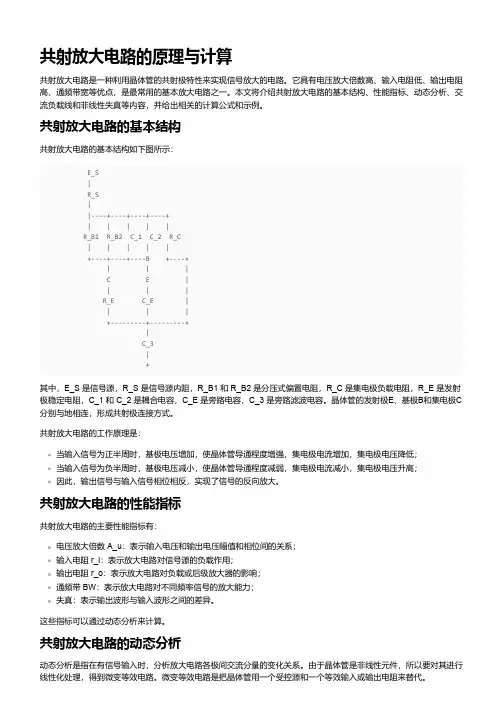

共射放大电路的原理与计算共射放大电路是一种利用晶体管的共射极特性来实现信号放大的电路。

它具有电压放大倍数高、输入电阻低、输出电阻高、通频带宽等优点，是最常用的基本放大电路之一。

本文将介绍共射放大电路的基本结构、性能指标、动态分析、交流负载线和非线性失真等内容，并给出相关的计算公式和示例。

共射放大电路的基本结构共射放大电路的基本结构如下图所示：E_S|R_S||----+----+----+----+| | | | |R_B1 R_B2 C_1 C_2 R_C| | | | |+----+----+----B +----+| | |C E || | |R_E C_E || | |+---------+---------+|C_3|+其中，E_S 是信号源，R_S 是信号源内阻，R_B1 和 R_B2 是分压式偏置电阻，R_C 是集电极负载电阻，R_E 是发射极稳定电阻，C_1 和 C_2 是耦合电容，C_E 是旁路电容，C_3 是旁路滤波电容。

晶体管的发射极E、基极B和集电极C 分别与地相连，形成共射极连接方式。

共射放大电路的工作原理是：当输入信号为正半周时，基极电压增加，使晶体管导通程度增强，集电极电流增加，集电极电压降低；当输入信号为负半周时，基极电压减小，使晶体管导通程度减弱，集电极电流减小，集电极电压升高；因此，输出信号与输入信号相位相反，实现了信号的反向放大。

共射放大电路的性能指标共射放大电路的主要性能指标有：电压放大倍数 A_u：表示输入电压和输出电压幅值和相位间的关系；输入电阻 r_i：表示放大电路对信号源的负载作用；输出电阻 r_o：表示放大电路对负载或后级放大器的影响；通频带 BW：表示放大电路对不同频率信号的放大能力；失真：表示输出波形与输入波形之间的差异。

这些指标可以通过动态分析来计算。

共射放大电路的动态分析动态分析是指在有信号输入时，分析放大电路各极间交流分量的变化关系。

由于晶体管是非线性元件，所以要对其进行线性化处理，得到微变等效电路。

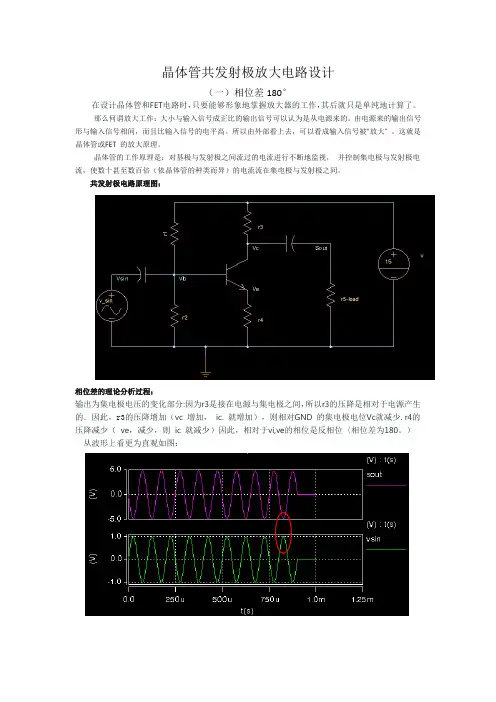

晶体管共发射极放大电路设计（一）相位差180°在设计晶体管和FET电路时，只要能够形象地掌握放大器的工作，其后就只是单纯地计算了。

那么何谓放大工作：大小与输入信号成正比的输出信号可以认为是从电源来的。

由电源来的输出信号形与输入信号相间，而且比输入信号的电平高。

所以由外部看上去，可以看成输入信号被“放大”。

这就是晶体管或FET 的放大原理。

晶体管的工作原理是：对基极与发射极之间流过的电流进行不断地监视，并控制集电极与发射极电流，使数十甚至数百倍（依晶体管的种类而异）的电流流在集电极与发射极之间。

共发射极电路原理图：相位差的理论分析过程：输出为集电极电压的变化部分:因为r3是接在电源与集电极之间，所以r3的压降是相对于电源产生的．因此，r3的压降增加（vc 增加，ic. 就增加），则相对GND 的集电极电位Vc就减少. r4的压降减少（ve，减少，则ic 就减少）因此，相对于vi,ve的相位是反相位〈相位差为180。

）从波形上看更为直观如图：晶体管共发射极放大电路设计（二）----频率响应电路的频率响应主要的因数是晶体管的特征频率（ft)决定的，因此在设计电路的过程中需要谨慎选择晶体管。

通常我们会在调试电路的过程中使用仪器来测量电路的相位，增益，截止频率。

用来判断电路设计是否完美。

在这里我们分享一种在设计前使用仿真软件来测试目标电路的方法。

在设计阶段如果我们只更换一只特征频率更高的晶体管。

测得电路的截止频率fch的频率特征的确向高频扩展了。

但是与ft相比，fch仍然是非常小的值。

仿真原理图如下：实验用原理图做AC小信号分析可得波特图：结论：从原理图的参数可得信号放大倍数为5倍。

在波特图上用对数表示为增益为：14dB。

信号输出端的电压相位相差180°。

仿真波形和数据完全符合理论分析。

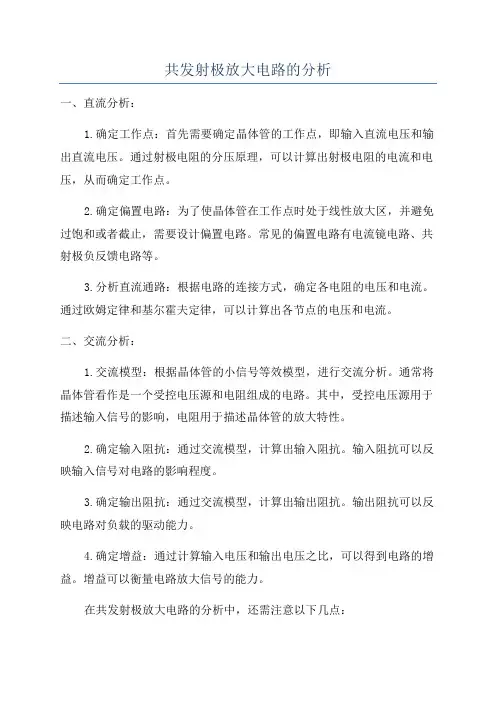

共发射极放大电路的分析
一、直流分析：
1.确定工作点：首先需要确定晶体管的工作点，即输入直流电压和输出直流电压。

通过射极电阻的分压原理，可以计算出射极电阻的电流和电压，从而确定工作点。

2.确定偏置电路：为了使晶体管在工作点时处于线性放大区，并避免过饱和或者截止，需要设计偏置电路。

常见的偏置电路有电流镜电路、共射极负反馈电路等。

3.分析直流通路：根据电路的连接方式，确定各电阻的电压和电流。

通过欧姆定律和基尔霍夫定律，可以计算出各节点的电压和电流。

二、交流分析：
1.交流模型：根据晶体管的小信号等效模型，进行交流分析。

通常将晶体管看作是一个受控电压源和电阻组成的电路。

其中，受控电压源用于描述输入信号的影响，电阻用于描述晶体管的放大特性。

2.确定输入阻抗：通过交流模型，计算出输入阻抗。

输入阻抗可以反映输入信号对电路的影响程度。

3.确定输出阻抗：通过交流模型，计算出输出阻抗。

输出阻抗可以反映电路对负载的驱动能力。

4.确定增益：通过计算输入电压和输出电压之比，可以得到电路的增益。

增益可以衡量电路放大信号的能力。

在共发射极放大电路的分析中，还需注意以下几点：
1.负载：应根据负载特性，选择适当的电阻和电容，以提高电路的稳
定性和性能。

2.频率特性：晶体管的频率响应、输入输出阻抗随频率的变化等，也
需要进行分析和优化。

3.反馈：可以通过负反馈来改善电路的性能，增加稳定性和减小波动。

总结：。

共集电极放大电路讲解共集电极放大电路是一种常用的单管放大电路，也被称为共发射极放大电路。

它的特点是输出电压与输入电压之间的极性相同。

共集电极放大电路由一个NPN型晶体管组成，晶体管的集电极与输出电阻RL相连，发射极与共模输入电压Vin和输入电阻Rin相连，基极通过一个输入电容Cin与信号源相连接，而负载电阻RC与晶体管的发射极相连。

这个电路的工作原理如下：当输入信号Vin为正弦波时，其通过输入电容Cin进入基极，使得基极电压随之变化。

当基极电压升高时，使得发射极电压降低，从而使得晶体管的开关状态改变，产生大量的电流流过负载电阻RC。

由于集电极与电源之间有一个输出电阻RL，所以电流通过负载电阻RC，形成一个与输入信号Vin一致的输出电压Vo。

共集电极放大电路的主要特点有以下几点：1.电压放大系数大：由于共集电极放大电路中，输出电压Vo直接来自于输入信号Vin，所以电压放大系数较大。

而且由于输入端的电流放大系数大，使得电压放大系数进一步提高。

2.相位不变：共集电极放大电路的输出电压与输入电压之间的极性相同，所以输出信号与输入信号的相位没有改变。

3.输入电阻大，输出电阻小：共集电极放大电路的输入电阻由输入电容Cin和输入电阻Rin共同组成，其数值通常较大。

输出电阻由输出电阻RL和晶体管的动态电阻共同决定，通常较小。

4.电流放大系数小：由于晶体管的发射极电流与输入信号正相关，所以电流放大系数较小。

在实际应用中，共集电极放大电路常用于信号放大和阻抗匹配。

其原因主要有以下几点：1.信号放大：由于共集电极放大电路的输出电压与输入电压之间的极性相同，所以可以用于电压放大电路。

在实际应用中，可以通过调节负载电阻RL和输入电阻Rin的数值，来实现对不同幅度的信号进行放大。

2.阻抗匹配：由于共集电极放大电路的输入电阻较大，输出电阻较小，可以提供更好的阻抗匹配。

这可以使得信号源和负载之间产生更好的传输效果。

综上所述，共集电极放大电路是一种常见的单管放大电路，具有电压放大系数大、相位不变、输入电阻大、输出电阻小等优点。

三极管各组态放大器增益介绍三极管是一种常用的电子元件，广泛应用于放大、开关等电路中。

在放大器电路中，通过不同的组态方式可以实现不同的放大倍数，即增益。

本文将详细介绍三极管各组态放大器的原理、特点和计算方法。

一、共发射极放大器（CE）共发射极放大器是最常见的三极管组态之一，其特点是输入信号加在基极上，输出信号从集电极取出。

下面将详细介绍共发射极放大器的增益计算方法。

1. 增益计算公式共发射极放大器的电流增益（β）定义为集电极电流变化量与基极电流变化量之比。

通常情况下，我们可以使用以下公式来计算共发射极放大器的增益：Voltage Gain(A v)=Output Voltage Input VoltageCurrent Gain(β)=ΔI c ΔI b其中，ΔI c是集电极电流变化量，ΔI b是基极电流变化量。

2. 增益的计算方法共发射极放大器的增益计算通常分为两种情况：直流增益和交流增益。

2.1 直流增益直流增益是指在静态工作点上，输入信号为零时的放大倍数。

我们可以通过以下步骤来计算直流增益：1.根据电路图，确定三极管的参数，例如：V CC（集电极电源），R C（集电极负载电阻），R B（基极电阻）等。

2.使用基尔霍夫定律和欧姆定律来分析电路，以确定静态工作点。

3.在静态工作点上，计算集电极电流I C和基极电流I B。

4.计算直流增益βDC，可以使用以下公式：βDC=I C I B2.2 交流增益交流增益是指在输入信号存在时的放大倍数。

通常情况下，我们可以通过以下步骤来计算交流增益：1.将输入信号与直流工作点相耦合。

2.根据小信号模型（即将三极管视为线性元件），使用基尔霍夫定律和欧姆定律来分析电路。

3.计算交流增益βAC，可以使用以下公式：βAC=V OUT V IN3. 共发射极放大器的特点共发射极放大器具有以下特点： - 输入阻抗较低，输出阻抗较高。

- 增益较高，通常可达几十至几百倍。

- 频率响应较宽，适用于低频到中频范围。

共发射极放大电路理论分析与计算理论原理：共发射极放大电路的主要原理是利用三极管的放大特性，将输入信号放大，并通过输出电容和输出电阻对外输出。

在共发射极放大电路中，输入信号通过输入电容C1进入基极，然后通过三极管的放大作用，输出信号从集电极经过输出电容C2并通过输出直流耦合电阻RL输出到负载。

计算和分析：1.输入电容的计算：输入电容C1是为了隔离直流信号，使得输入信号的纯交流成分进入基极。

选择一个合适的输入电容可以提高三极管的放大效果。

一般可以根据信号的频率特性和电路的输入阻抗来选择输入电容。

例如，如果输入信号的频率范围为20Hz-20kHz，可以选择一个电容值为0.1μF的输入电容。

2.输出电容的计算：输出电容C2是为了隔离输出信号的交流成分，并将其输出到负载。

输出电容的数值选择取决于输出信号的频率特性和负载的阻抗。

例如，如果输出信号的频率范围为20Hz-20kHz，并且负载的阻抗为8Ω，可以选择一个电容值为10μF的输出电容。

3.输入直流耦合电阻的计算：输入直流耦合电阻R1是为了提供基极的直流偏置电压，并将输入信号传输到基极。

为了使得基极工作在三极管的放大区，可以选择一个合适的输入直流耦合电阻。

例如，如果基极的直流偏置电压为0.6V，输入信号的幅值为0.1V，可以选择一个电阻值为5.4kΩ。

4.输出直流耦合电阻的计算：输出直流耦合电阻R2是为了提供集电极的直流偏置电压，并将输出信号传输到负载。

为了使得集电极工作在三极管的放大区，可以选择一个合适的输出直流耦合电阻。

例如，如果集电极的直流偏置电压为6V，输出信号的幅值为1V，可以选择一个电阻值为6kΩ。

总结：。

共发射极放大电路反馈计算摘要：本文将介绍共发射极放大电路中反馈的计算方法，以及如何根据反馈类型来调整放大器的性能。

我们将通过一个实例来说明反馈计算的过程，并讨论如何利用反馈来优化放大器的性能。

一、引言共发射极放大电路是一种常见的放大电路，它由输入级、中间级和输出级三部分组成。

在共发射极放大电路中，反馈是一种重要的性能优化手段。

通过计算和分析反馈，我们可以了解放大器的稳定性和性能，并根据需要调整放大器的参数。

二、共发射极放大电路的基本原理共发射极放大电路的基本原理是将一个微弱的输入信号放大到一个较弱的输出信号。

在这个过程中，输入级将输入信号转换为中间级的控制电压，中间级将控制电压转换为输出级的放大信号，最后输出级将放大信号输出到负载。

三、反馈的类型和计算在共发射极放大电路中，反馈主要有三种类型：直流反馈、交流反馈和互调反馈。

1. 直流反馈：直流反馈是指输入信号在放大器内部产生的直流分量对输出信号的影响。

计算直流反馈的方法是将输入信号的直流分量乘以放大器的跨导。

2. 交流反馈：交流反馈是指输入信号在放大器内部产生的交流分量对输出信号的影响。

计算交流反馈的方法是将输入信号的交流分量除以放大器的交流开环增益。

3. 互调反馈：互调反馈是指输入信号的互调分量对输出信号的影响。

计算互调反馈的方法是将输入信号的互调分量乘以放大器的互调响应。

四、实例分析假设我们有一个共发射极放大电路，其输入信号为正弦波，频率为1MHz，电压幅度为1V。

放大器的交流开环增益为100dB，互调响应为-30dB。

我们需要计算交流反馈和互调反馈。

1. 交流反馈：根据交流反馈的计算方法，我们可以得到交流反馈为100dB - 30dB = 70dB。

这意味着放大器的交流增益为70dB。

2. 互调反馈：根据互调反馈的计算方法，我们可以得到互调反馈为-30dB。

这意味着互调反馈对输出信号的影响很小。

五、反馈的调整和应用了解了反馈的计算方法后，我们可以根据需要调整放大器的参数，以优化其性能。

pnp共发射极放大电路计算一、引言pnp共发射极放大电路是一种常见的电子电路，用于放大电流和电压信号。

本文将介绍pnp共发射极放大电路的原理和计算方法，并通过实例演示如何进行计算。

二、原理介绍pnp共发射极放大电路由pnp晶体管、负载电阻和输入电阻组成。

当输入信号加在基极时，输出信号将从集电极取出。

pnp晶体管的放大功能是通过输入信号的变化来控制集电极电流的变化，从而实现信号放大的目的。

三、计算方法1. 确定电路参数在进行计算之前，首先需要确定电路的参数，包括输入信号的幅值和频率，以及负载电阻的阻值。

2. 确定工作点工作点是指pnp晶体管的静态工作状态，通过工作点的确定，可以计算出pnp晶体管的直流放大倍数。

工作点的确定可以通过直流分析方法进行，具体步骤如下：（1）假设负载电阻的电流为ICQ，集电极电压为VCEQ。

（2）根据伏安特性曲线，通过负载电阻的电流ICQ和集电极电压VCEQ，确定工作点坐标。

（3）根据工作点坐标，计算出pnp晶体管的直流放大倍数β。

3. 计算输入电阻输入电阻是指输入信号加在基极时，对基极电流变化的灵敏程度。

输入电阻的计算可以通过以下公式进行：输入电阻= ΔIB / ΔVB4. 计算输出电阻输出电阻是指输出信号从集电极取出时，对集电极电流变化的灵敏程度。

输出电阻的计算可以通过以下公式进行：输出电阻= ΔIC / ΔVC5. 计算电压放大倍数电压放大倍数是指输出信号的幅值与输入信号的幅值之间的比值。

电压放大倍数的计算可以通过以下公式进行：电压放大倍数= ΔVC / ΔVB6. 计算功率增益功率增益是指输出信号的功率与输入信号的功率之间的比值。

功率增益的计算可以通过以下公式进行：功率增益= ΔPC / ΔPB四、实例演示假设输入信号幅值为10mV，频率为1kHz，负载电阻为1kΩ。

根据以上参数，进行pnp共发射极放大电路的计算。

1. 确定工作点假设ICQ为2mA，VCEQ为6V。

发射极放大电路(common-emitter amplifier)是一种广泛应用的放大电路，它使用电极共发射极(common-emitter)的构造，通常使用二极管构成。

该电路的特性是能够将输入信号的幅度放大，而且可以改变信号的相位。

发射极放大电路的基本结构为：一个输入极、一个发射极和一个输出极。

输入极通常是一个N型晶体管，发射极是一个P型晶体管，输出极则可以是N型或P型晶体管。

发射极放大电路的工作原理是，通过输入极的变化来改变发射极的电流，从而改变发射极的电压。

而发射极的电压变化会影响输出极的电压，从而使输出信号的幅度发生变化。

发射极放大电路具有低噪声、低失真、高频率增益、高输入阻抗和低输出阻抗等特点，因此它在微处理器、声音处理器、视频处理器、无线电收发器等应用中被广泛使用。

由于发射极放大电路具有良好的性能，因此它在微电子领域中应用非常广泛。

它可以用于放大输入信号，也可以用于改变信号的相位，从而控制输出电压的变化。

此外，它还可以用于分离输入极的负反馈信号和输出极的正反馈信号，使系统在稳定运行的同时保持
高效率。

共基极放大电路分析与计算共基极放大电路(简称共基放大电路)如图1(a)所示,直流通路采用的是分压偏置式,交流信号经C1从发射极输入,从集电极经C2输出,C1、C2为耦合电容,Cb 为基极旁路电容,使基极交流接地,故称为共基极放大器。

微变等效电路如图1(b)所示。

图1 共基极放大电路（a）基本放大电路;（b）微变等效电路1) 静态工作点（与共发射极放大电路分析方法一样）图1中如果忽略IBQ对Rb1、Rb2分压电路中电流的分流作用，则基极静态电压UBQ为流经Re的电流IEQ为如果满足UB〉〉UBE，则上式可简化为而2) 动态分析利用三极管的微变等效模型，可以画出图1（a）电路的微变等效电路如图1（b）所示。

图中，b、e之间用rbe代替， c、 e之间用电流源βib代替。

（1）电流放大倍数。

在图1（b）中，当忽略Re对输入电流ii的分流作用时，则ii≈-ie；流经R′L（R′L=Rc∥RL）的输出电流io=-ic。

α称作三极管共基电流放大系数。

由于α小于且近似等于1，所以共基极电路没有电流放大作用。

（2）电压放大倍数。

根据图1（b）可得ui=-rbeibuo=R’Lio=-R’Lic=-βR’Lib所以，电压放大倍数为上式表明，共基极放大电路具有电压放大作用，其电压放大倍数和共射电路的电压放大倍数在数值上相等，共基极电路输出电压和输入电压同相位。

（3）输入电阻。

当不考虑Re的并联支路时，即从发射极向里看进去的输入电阻r′i为rbe是共射极电路从基极向里看进去的输入电阻，显然，共基极电路从发射极向里看进去的输入电阻为共射极电路的1（1+β）。

（4）输出电阻。

在图1（b）中，令us=0，则ib=0，受控电流源βib=0，可视为开路，断开RL，接入u，可得i=u/Rc，因此，求得共基放大电路的输出电阻ro=Rc。

综上所述，共基、共射电路元件参数相同时，它们的电压放大倍数Au数值是相等的，但是，由于共基电路的输入电阻很小，输入信号源电压不能有效地激励放大电路，所以，在Rs相同时，共基极电路实际提供的源电压放大倍数将远小于共射电路的源电压放大倍数。
