西门子S7-300PLC程序MRES清除方法

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：1

西门子S7-300PLC程序MRES清除方法

1：将操作模式开关转换从STOP位置到MRES 位置并保持至少3 秒钟，直到红色的“STOP”

发光二极管开始慢闪为止。 请释放开关，并且最多在3 秒内将开关再次转到MRES 位置。当“STOP” LED 快闪时，CPU 已经被复位。 如果“STOP”发光二极管没有开始快请重复执行此过程。

复位存储器的方法：将操作模式开关转换从STOP位置到MRES 位置，STOP LED 熄灭1s，亮1s，再熄灭1s后保持亮。放开开关，使它回到 STOP位置，3s内把开关又回到MRES,STOP

LED以2Hz的频率至少闪动3s，表示正在复位，最后STOP LED一直亮，可以松动模式开关，完成。

步骤 复位CPU 存储器

1. 将钥匙转至STOP 位置。

2. 将钥匙转至MRES 位置并保持在此位置，直至STOP LED 第二次点亮并持续处于点亮状 态（需要3 秒）。现在释放钥匙。

3. 必须在3 秒内再次将钥匙转至MRES 位置并保持不动，直至STOP LED 闪烁（频率为

2 Hz）。现在即可释放开关。CPU 完成存储器复位后，STOP LED 会停止闪烁并始终亮起。 CPU 已完成对存储器的复位。

使用以下步骤格式化MMC

如果CPU 请求存储器复位（STOP LED 缓慢闪烁），则可以通过对选择器开关进行如下设置 来格式化MMC：

1. 将开关切换至MRES 位置并保持不动，直至STOP LED 点亮并保持亮起（大约9 秒后）。

2. 在随后的三秒内，释放开关并再次将其切换至MRES位置。STOP LED 闪烁，指示正在进行格式化。

合集下载

PLC清理内存步骤

PLC清理内存步骤

清理PLC内存步骤：

（注意：清理PLC内存前，请记录触摸屏上相关参数）

第一步：连接PLC，并保持在线状态（点击下图中的黄色三角符号即可）

从PLC上传程序

并将程序保存到相应位置

第二步：查看并保存PLC内存（双击下图中的“内存”，）

在PLC内存窗口中分别双击D区和H区，分别弹出D内存区窗口和H内存区窗口

然后点击工具栏中的“从PLC传送”按钮（下图中的箭头朝上的按钮）

在弹出的窗口中勾选D和H，然后点击“PLC到计算机”

点击“PLC到计算机”按钮后，会弹出如下图所示窗口

上传结束后，点击工具栏“文件”，再点击“保存到文件”

勾选D区和H区，并保存PLC内存文件到相应位置

第三步：保存PLC程序，点击文件中的“另存为”，存储到相应位置（和上一步中的内

存文件尽可能的存在同一个文件夹，并重命名为较易识别的名称）

第四步：清除PLC内存，点击工具栏中“PLC”，点击“操作模式”，将PLC置于编程模

式，并在弹出的询问窗口点击“是”

点击工具栏中“PLC”，单击“清所有内存区”

并在弹出的窗口中勾选“初始化”，并确定

然后再将PLC中的程序另存一遍，命名要和上一步中的另存名称不同（这次另存的程序内

存已经清理），另存程序后重启PLC

第五步：将上一步中清理过内存的PLC程序下载入PLC中，并重启一遍PLC，然后即

可试机

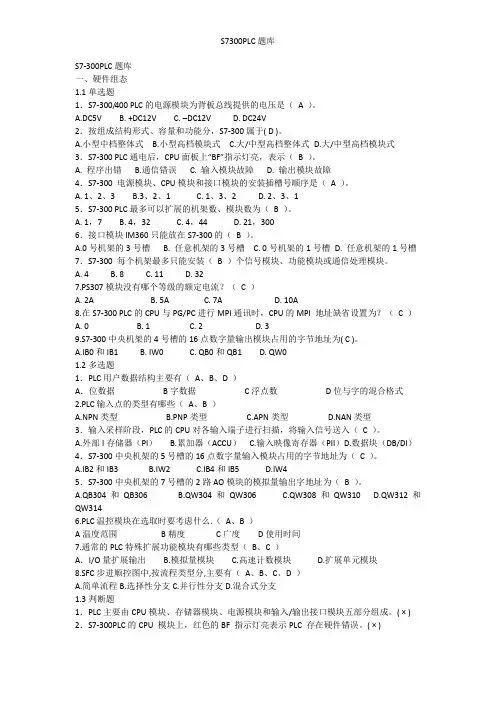

S7300PLC题库

S7300PLC题库

S7300PLC题库

S7-300PLC题库

一、硬件组态

1.1单选题

1．S7-300/400 PLC的电源模块为背板总线提供的电压是（ A ）。

A.DC5V B. +DC12V C. –DC12V D. DC24V

2．按组成结构形式、容量和功能分，S7-300属于( D )。

A.小型中档整体式 B.小型高档模块式 C.大/中型高档整体式 D.大/中型高档模块式

3．S7-300 PLC通电后，CPU面板上“BF”指示灯亮，表示（ B ）。

A. 程序出错 B.通信错误 C. 输入模块故障 D. 输出模块故障

4．S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是（ A ）。

A. 1、2、3 B.3、2、1 C. 1、3、2 D. 2、3、1

5．S7-300 PLC最多可以扩展的机架数、模块数为（ B ）。

A. 1，7 B. 4，32 C. 4，44 D. 21，300

6．接口模块IM360只能放在S7-300的（ B ）。

A.0号机架的3号槽 B. 任意机架的3号槽 C. 0号机架的1号槽 D. 任意机架的1号槽

7．S7-300 每个机架最多只能安装（ B ）个信号模块、功能模块或通信处理模块。

A. 4 B. 8 C. 11 D. 32

7.PS307模块没有哪个等级的额定电流？（ C ）

A. 2A B. 5A C. 7A D. 10A

8.在S7-300 PLC的CPU与PG/PC进行MPI通讯时，CPU的MPI 地址缺省设置为？（ C ）

A. 0 B. 1 C. 2 D. 3

9.S7-300中央机架的4号槽的16点数字量输出模块占用的字节地址为( C )。

S7-400存储卡

S7-400存储卡

1.S7-400有两种卡，一种是RAM，一种FLASH卡。RAM是扩展CPU内存的。不说了。而FLASH卡的操作要复杂一些。

选择"将站点上传到PG",此时上传的是CPU内存中的程序和数据，包括DB块的数据等。和FLASH卡没有关系。

普通下载的时候，数据下载到CPU内存中，是下载不到FLASH卡的。在STEP7中选择下拉菜单PLC-----DOWNLOAD USER PROGRAMM TO MEMERY CARD。这样才能把程序下载到FLASH中。并且每一次程序改动后，都要执行一次这个操作才行.

2.S7-400 PLC没有FLASH卡，这个程序是存储在电池+RAM卡中吗？

那么复位存储器会不会把程序一起清空？

如那么程序只是存储在工作存储区中？MRES可以复位工作存储区中的数据，那一复位程序不就丢失了？

（电池+FLASH卡）中到底有没有分程序存储区与工作存储区？我用MRES作复位时是不是只会清除工作存储区中的内容，而不会清除（电池+FLASH卡）中程序存储器的程序吧？是这样理解吗？请专家指导一下，谢谢！

在回答你的问题`之前，有必要了解一下S7-300/400PLC的存储区的分类，其基本存储区为：系统存储区、装载存储区和工作存储区，但新型带MMC卡的S7-300PLC没有内置的装载存储区。为了保证程序执行的快速性和不过多地占用工作存储器，在执行时只把与程序执行有关的块装入工作存储区。下载程序时，用户程序（逻辑块和数据块）被下载到CPU的装载存储器中，CPU把可执行部分复制到工作存储器中。

MRES复位存储器仅仅把CPU中当前工作存储器中的用户程序清除掉，但不会清除可拆卸的Flash卡（FEPROM卡），你把CPU扳到RUN位置或断电后再通电，FLASH卡中的内容被复制到CPU存储器RAM中（工作存储器）。

Flash卡是不需要电池的，电池是用于当使用外置RAM装载存储器或断电后保存当前的数据块中的数据和工作存储器中中当前执行的用户程序和数据；所以使用MRES复位将使当前工作存储器中的用户程序和数据全部丢失。Flash卡中包含全部用户程序，并不分程序存储区与工作存储区，也没有程序存储区的说法，CPU将用户程序中执行部分复制到工作存储器。

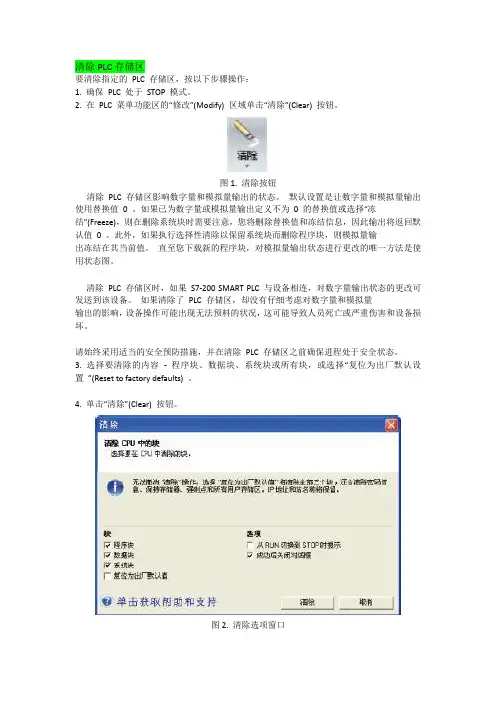

怎么清除200 SMART PLC存储区
