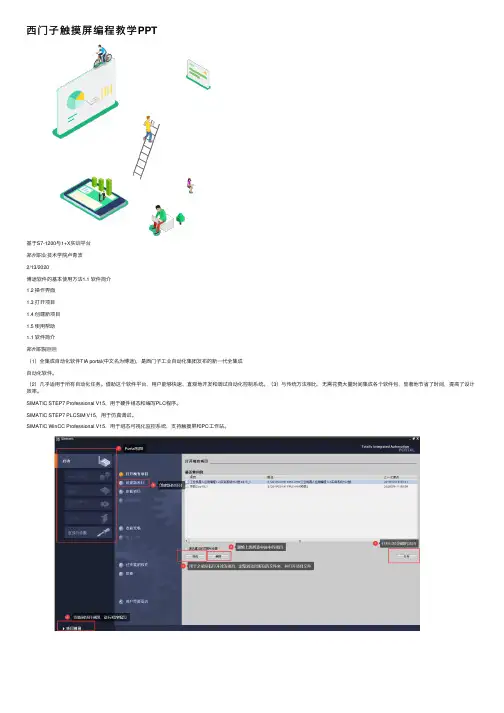

西门子触摸屏编程教学PPT

西门子触摸屏编程教学PPT

西门⼦触摸屏编程教学PPT基于S7-1200与1+X实训平台郑州职业技术学院卢青波2/13/2020博途软件的基本使⽤⽅法1.1 软件简介1.2 操作界⾯1.3 打开项⽬1.4 创建新项⽬1.5 使⽤帮助1.1 软件简介郑州职院巨巨（1）全集成⾃动化软件TIA portal(中⽂名为博途)，是西门⼦⼯业⾃动化集团发布的新⼀代全集成⾃动化软件。

（2）⼏乎适⽤于所有⾃动化任务。

借助这个软件平台，⽤户能够快速、直观地开发和调试⾃动化控制系统。

（3）与传统⽅法相⽐，⽆需花费⼤量时间集成各个软件包，显著地节省了时间，提⾼了设计效率。

SIMATIC STEP7 Professional V15，⽤于硬件组态和编写PLC程序。

SIMATIC STEP7 PLCSIM V15，⽤于仿真调试。

SIMATIC WinCC Professional V15，⽤于组态可视化监控系统，⽀持触摸屏和PC⼯作站。

1.3 打开项⽬1.4 创建新项⽬郑州职院巨巨1.5 使⽤帮助郑州职院巨巨硬件组态2.1 组态⽬的2.2 组态⽅法2.3 组态实例2.1 组态⽬的郑州职院巨巨硬件组态任务就是在TIA编程软件中⽣成⼀个与实际的硬件系统完全相同的系统，例如系统中的设备（PLC和HMI），PLC各模块的型号、订货号和版本，HMI的型号、⽹络IP等。

模块的安装位置和设备之间的通信连接、都应于实际的硬件系统完全相同。

⾃动化系统启动时，CPU⽐较组态时⽣成的组态系统和实际的硬件系统，如果两个系统不⼀致，则需要采取相应的措施。

组态为软件编写打下了坚实的硬件基础。

2.2 组态⽅法创建项⽬组态CPU组态IO 组态HMI 组态外围设备设置参数（1）创建项⽬：开始⾃动化控制项⽬的第⼀步（2）组态CPU：注意要与硬件设备的型号、订货号、版本号⼀致。

（3）设置参数：要注意分配设备的IP地址、IO的序号设置、系统时钟设置等参数。

（1）按照如图步骤，完成项⽬设置，并进⾏项⽬创建。

西门子数控系统编程培训课件ppt

西门子数控系统编程培训课件ppt

02
西门子数控系统编程基础
编程语言与编程环境
编程语言
介绍西门子数控系统所使用的编 程语言，如Siemens STEP 7，以 及该语言的特点和语法规则。
编程环境
描述西门子数控系统的编程环境 ，包括开发工具、调试工具和在 线监控工具等。
编程指令与功能
常用指令
列举并解释西门子数控系统中常用的 编程指令，如MOV、ADD、SUB等 。
深入了解西门子数控系统的功 能特点，提高编程效率。
模块化编程
将程序模块化，便于维护和修 改。
优化代码结构
合理安排程序结构，提高代码 可读性和可维护性。
利用系统资源
充分利用系统提供的工具和库 ，简化编程过程。
编程工具与资源推荐编程Fra bibliotek件推荐使用西门子官方的编程软 件，如STEP7或TIA Portal。
详细描述
轴类零件加工编程实例包括车削、铣削等加工方式，通过编 程实现零件的精确加工，掌握轴类零件的加工工艺和编程技 巧，提高加工效率和精度。
曲面类零件加工编程实例
总结词
曲面类零件加工编程实例是西门子数控系统编程的重要内容，通过实例学习可以 掌握曲面类零件的加工流程和编程技巧。
详细描述
曲面类零件加工编程实例包括曲面粗加工、曲面精加工等加工方式，通过编程实 现零件的精确加工，掌握曲面类零件的加工工艺和编程技巧，提高加工效率和精 度。
感谢观看
在线教程和文档
访问西门子官方网站，获取最 新的编程教程和文档。
论坛和社区
加入西门子数控系统的论坛和 社区，与其他用户交流经验。
培训课程
参加西门子官方或认证的培训 机构提供的培训课程，提高编
程技能。
05

西门子人机界面触摸屏组态与应用技术课件第5-6章

西门子人机界面触摸屏组态与应用技术课件第5-6章

5.1.2 组态报警 1．组态离散量报警 在PLC的默认变量表中创建Word变量“事故信息”（MW10）。在HMI的
默认变量表中设置其采集模式为“循环连续”，采集周期为100ms。 可以在HMI的变量表中组态报警，也可以在HMI报警编辑器中组态报警。
可以直接在表格中组态报警参数。选中某条报警，也可以用巡视窗口组态报 警参数。
5.1.4 组态报警窗口与报警指示器 1．报警窗口 报警窗口与报警指示器在“全局画面”编辑器中组态，报警窗口的显示和组
态与报警视图类似。组态的报警类别的报警被激活时，报警窗口自动打开。 2．报警指示器 指定报警类别的报警被激活时，报警指示器出现在屏幕上。它有两种状态： 1）闪烁：至少有一条需要确认的未决（未消失的）报警。 2）静态：报警已被确认，但是至少有一条报警消息尚未消失。报警指示器
选中项目树中的“PLC_1”，单击工具栏上的“开始仿真”按钮，将程序下 载到仿真PLC，将CPU切换到RUN-P模式。在S7-PLCSIM中生成变量“转速” （MW4）、“温度”（MW12）和“事故信息”MW10的低位字节MB11的视 图对象，设置温度为正常值740，转速值为500。选中项目树中的“HMI_1”， 单击工具栏的“开始仿真”按钮 ，编译成功后，出现仿真面板，显示根画面。 用S7-PLCSIM设置温度值为880，按回车键后确认。报警窗口在当前被打开的 根画面中出现，报警窗口中的错误信息为“到达 温度过高”，同时出现闪动的 报警指示器。可以将报警指示器拖动到任意的位置。
组态完第一个报警后，单击第二行，自动生成第二个报警，报警的ID号和 “触发位”自动加1，本例只需要输入报警文本就可以了。
勾选表格右边的“报表”复选框，将启用该报警的记录功能。 选中某条报警，再选中巡视窗口的“信息文本”，将与报警有关的信息写 入右边窗口的文本框。系统运行时选中报警视图中的该报警消息后，单击 “工具提示”按钮 ，信息文本将在弹出的窗口中显示。 2．在报警文本中插入变量的值 双击项目树中的“HMI报警”，打开报警编辑器，两次单击选中1号离散量 报警的报警文本“机组速”，再用右键单击它，执行快捷菜单中的命令 “插入变量域”。指定要显示的过程变量为“转速”MW4，输出域的长度为 5个字符，显示格式为十进制。操作结束后报警文本列显示“<变量 : 5，转速 >机组过速”。 仿真时在S7-PLCSIM中生成变量“转速”MW4的视图对象。设置MW4的 值为500，将“事故信息”中的M11.0的值设为1，在报警窗口和报警视图 中，出现报警文本“到达500机组过速”，其中的“500”是报警文本中插入 的变量“转速”的值。

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章

用右键单击某行，执行快捷菜单中的“插入对象”命令，将在该行的上面 插入一个新的行。单击某些表格最下面的空白行中的“添加”，将会自动生 成与上一行的参数顺序排列的新的行。
7．复制与粘贴表格单元 右键单击某一表格单元，可以删除、复制或粘贴该表格单元。 8．复制多个表格单元 单击选中某一表格单元，用鼠标左键按住该单元右下角的小正方形，光标 变为黑色的十字。向下移动鼠标，选中该单元下面的若干个单元。松开鼠标 左键，用出现的对话框选择覆盖还是插入。 3.4.2 鼠标的使用技巧 1．用详细视图和鼠标的拖拽功能创建对象 打开项目“315_精简面板”的根画面，用详细视图显示HMI默认的变量表 中的变量。将详细视图中的“当前值”拖拽到画面工作区中，将在该画面中 生成一个与变量“当前值”连接的I/O域。 2．用鼠标拖拽功能实现画面对象与变量的连接 将详细视图中的“预设值”拖拽到画面上刚生成的I/O域中。在I/O域的巡 视窗口中可以看到它连接的变量变成了“预设值”。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

新手请收藏，超详细的西门子触摸屏设置与编程图文教程

新手请收藏，超详细的西门子触摸屏设置与编程图文教程

新手请收藏，超详细的西门子触摸屏设置与编程图文教程大家好，欢迎关注电气技术微课堂！前几天发布了一个西门子TP-700触摸屏的使用视频，有的朋友反映视频画面不是很清晰，对于触摸屏的变量设置环节看不清楚，所以我特别整理了一个图文版的触摸屏设置教程，有需要的朋友请收下。

控制要求：在触摸屏上点击启动按钮SB1,指示灯点亮，点击停止按钮SB2,指示灯熄灭。

触摸屏的编程操作步骤比较复杂，我一般按照以下流程进行：步骤一：建立工程项目新建立一个项目文件，这个是博途软件的基本操作，就不一一赘述了。

步骤二：添加PLC设备在“项目树”中点击“添加新设备”，选择CPU类型，在这里我选择的是CPU 1214C AC/DC/RLY,订货号是6ES7 214-1BG40-0XB0，此步骤要根据实际情况自己选择。

步骤三：添加触摸屏设备点击HMI,选择添加触摸屏型号。

在这里我添加的是TP700 精智面板，订货号是6AV2 124-0GC01-0AX0。

步骤四：设置触摸屏并组态（1）在成功添加完PLC和触摸屏设备后，软件自动弹出触摸屏设置向导，点击“浏览”按钮，选中之前添加好的PLC进行组态。

（2）接下来是在HMI设备向导中逐步对触摸屏进行设置，首先是画面布局，在这里可以设置画面的分辨率、背景颜色、页眉的显示信息，一般我比较习惯于不添加页眉，这样画面看起来比较清晰。

只要去页眉前面的勾选项就OK了。

（3）报警信息设置，默认的这三个选项都是选中状态，在这里只保留中间的未决报警，只有在发生错误时才弹出报警画面。

（4）添加触摸屏画面，如果你做的项目需要多个画面，可以在这里设置“根画面”和“子画面”，在根画面图标上点击+号，就可以在根画面下新增一个“子画面”了。

（5）设置系统画面，可以选择是否显示项目信息、系统设置、用户管理、系统信息等特定功能的画面，在这里我全部去掉勾选，不再显示。

（9）按钮设置，可以显示启始画面、登录、语言、退出这些系统按钮，同时也可以选择按钮在画面中显示的位置。

西门子人机界面触摸屏组态与应用技术课件第9章

西门子人机界面触摸屏组态与应用技术课件第9章

7．定时器时间预设值的设置和当前值的显示 HMI不能直接使用S7-300定时器的数据类型S5Time，只能使用数据类型为 32位的Time，在I/O域中Time被视为单位为ms的双整数。以搅拌定时器为例， 需要用下图左边的T_CONV指令，将S5Time格式的“搅拌剩余时间”，转换 为数据类型为Time的“搅拌当前值”，用HMI画面中的输出域显示。右边的 T_CONV指令将用I/O域输入的数据类型为Time的“搅拌预设值”，转换为 S5Time格式的“搅拌预设时间”，供搅拌定时器使用。 数据类型为Time的时间以ms为单位，用HMI变量的线性标定功能，将PLC 中的“搅拌当前值”缩小100倍后用于HMI的显示。缩小后时间的单位为0.1s。 时间的显示格式为xx.x s（见主画面“实际值”列的时间显示值）。
2．生成阀门的图形I/O域 将工具箱“图形”窗格中的某个阀门（Valve）拖拽到画面上，复制、粘贴 到Windows的“画面”工具中，用“填充”功能替换为不同深浅的红色。生成 图形I/O域，它连接的位变量为1状态时，阀门为红色，反之为灰色。 3．手动画面 令自动/手动开关I0.0为0状态，永久性窗口中的符号I/O域显示“手动模式”。 运行时切换到手动画面。在手动模式，可用手动画面中的按钮分别打开6个阀， 和启动搅拌器电动机。用PLC的程序实现操作的保持功能。按“停止”按钮将 停止当前被起动的操作。各按钮左侧的指示灯用来显示PLC对应的输出信号的 状态，按钮右侧的输出域是进料的重量和各段运行时间的当前值，操作人员 用这些输出域的值来判断应该在什么时候用停止按钮停止当前正在执行的操 作。“进料”按钮用于仿真调试。
M6.6*T2 连续
单击触摸屏上的“停止”按钮或外部的停止按钮后正常停机，“连续标 志”M6.6变为0状态，但是不会马上停止运行，要等到完成最后一次的流程 （包括进料、秤斗放料、搅拌和混合仓放料），步M5.7之后左边的转换条件 满足时，返回初始步M5.0后停机。

Smart 700 IE触摸屏画面编辑及功能调试PPT参考幻灯片

Smart 700 IE触摸屏画面编辑及功能调试PPT参考幻灯片

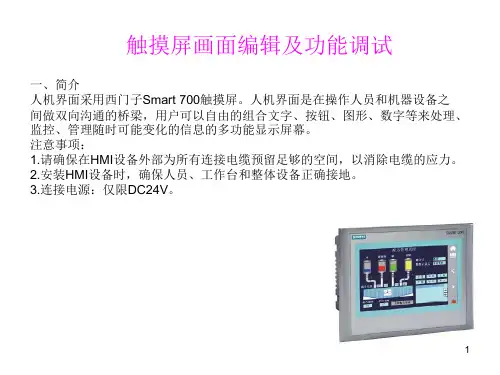

触摸屏画面编辑及功能调试
一、简介 人机界面采用西门子Smart 700触摸屏。人机界面是在操作人员和机器设备之 间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、 监控、管理随时可能变化的信息的多功能显示屏幕。 注意事项： 1.请确保在HMI设备外部为所有连接电缆预留足够的空间，以消除电缆的应力。 2.安装HMI设备时，确保人员、工作台和整体设备正确接地。 3.连接电源：仅限DC24V。
17
3
4
5
6
五、启用数据通道 1.用户必须启用数据通道从而将项目传送至 HMI 设备。 2.说明：完成项目传送后，可以通过锁定所有数据通道来保护HMI设备，以免无 意中覆盖项目数据及 HMI设备映像。 3.启用一个数据通道 - Smart Panel（Smart 700） 3.1.按“Transfer”按钮，打开“TransferSettings”对话框。 3.2.如果 HMI 设备通过 PC-PPI 电缆与组态 PC 互连， 则在“Channel 1” 域 中激活“Enable Channel”复选框。 3.3. 使用“OK”关闭对话框并保存输入内容。
7
六、WinCC flexible 2008 软件的安装 安装步骤： 1.先装Wincc flexible 2008 CN 2.其次装Wincc flexible 2008_SP2 3.最后装Smart panelHSP_20100910 按向导提示，一路按下【下一步】，按下[完成]，软件安装完毕。
12
5.制作指示灯，用于监控PLC输入输出端口状态，选择右侧“圆”，在“外观”下 设置如下：
6.制作按钮，用于对PLC程序进行控制，选择右侧“按钮”，在“事件”下设置 “置位按钮”，如下图：
13

西门子人机界面触摸屏组态与应用技术课件第5-6章

西门子人机界面触摸屏组态与应用技术课件第5-6章

6．HMI报警属性的设置 双击项目视图中的“HMI报警”，在“报警类别”选项卡，可以创建16个 报警类别。下面是自动生成的最常用的4种报警类别。 1）Errors：指示紧急的或危险的操作和过程状态，必须确认。 2）Warnings：指示不太紧急或不太危险的操作和设备状态，不需要确认。 3）System：提示操作员有关HMI设备和PLC的操作错误或通信故障。 4）Diagnosis events：PLC的状态和事件，不需要确认。 运行时报警消息中使用的是报警类别的“显示名称”。将Error和System类 别的“显示名称”改为“事故”和“系统”。设置Warnings的显示名称为 “警告”。将错误类别“到达离去”的背景色改为浅蓝色。 选中“事故”类别，再选中巡视窗口的“状态”，“到达”“离开”和 “已确认”这三种状态分别用字母I、O、A作为报警消息中的默认文本，将 它们的文本分别修改为“到达”“离开”和“确认”。对“警告”“系统” 类别做类似的操作。 7．报警组 可以将某些相关的报警组态为一个报警组，通过一次操作，确认属于此报 警组的所有报警。
5.1.3 组态报警视图 报警视图用于显示报警消息。选中巡视窗口的“常规”，一般选中“报警缓
冲区”，报警视图将显示所选报警类别当前的和过去的报警消息。如果用单选 框选中“当前报警状态”，只能显示所选的报警类别当前被激活的报警消息。
选中巡视窗口的“布局”，可以设置视图的显示类型为“高级”或“报警 行”。如果选中复选框“自动调整大小”，将会根据“设置”域的参数，自动 调整报警视图的高度。选中巡视窗口的“显示” ，可以设置是否显示滚动条、 网格和焦点的宽度。选中巡视窗口的“工具栏”，可以设置报警视图下面的工 具栏上使用哪些按钮。“报警循环”也被翻译为“报警回路”。
分别令S7-PLCSIM中的M11.1和M11.0为1状态，报警窗口中出现事故报警消 息“到达 500机组过速”和“到达 机组过流”。报警指示器上的数字变为3， 表示当前有3条报警消息。

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章

4．模板 双击打开项目树的文件夹“\HMI_1\画面管理\模板”中名为Template_1的自 动生成的模板，可以看到画面上面的固定窗口和画面下面向导生成的功能键。 在模板中组态的功能键和对象将在所有画面中起作用。打开画面1，模板中的 功能键用灰色显示，不能修改它们，只能在模板中修改功能键。 将项目树中的“画面0”拖拽到模板下面左起第3个空白功能键，该功能键 显示“画面0”。操作员在基于该模板的所有画面单击此功能键，都会切换到 画面0。 如果不想在画面2显示画面模板中的功能键，打开画面2，选中巡视窗口中 的“常规”，用“模板”选择框将默认的“Template_1”改为“无”，画面2 中的功能键消失。 5．全局画面 打开项目树的文件夹“\HMI_1\画面管理”中的全局画面，可以看到在向导 中生成的两个报警窗口和报警指示器。在HMI运行时如果出现系统事件和报 警消息，不管当前显示的是哪个画面，都将在前台显示“报警窗口”和“报 警指示器”。
6．层的应用 （1）层的基础知识
一个画面由32个层组成，打开项目“HMI设备向导应用”，打开和选中画 面0，再选中巡视窗口中的“层”，默认的是显示所有的层。打开“布局”任 务卡的“层”窗格，画面中的矩形和园在层_0，椭圆在层_2。
同时只有一个层是活动层，添加到画面的新对象被分配给活动层。开始时 层_0为活动层，“布局”任务卡用铅笔符号表示活动层。可以用右键快捷菜 单设置某一层为活动层。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

西门子人机界面触摸屏组态与应用技术课件第4章

西门子人机界面触摸屏组态与应用技术课件第4章
设置单击该按钮时，执行“编辑位”文件夹中的函数“取反位”，将PLC 变量“位变量2”取反。
打开“库”任务卡的全局库的“\Buttons and Switches\主模板\ PlotLights” 文件夹，将其中的PlotLight_Round_G拖拽到根画面中。适当调节它的大小和 位置。 设置指示灯连接的变量为“位变量2”。模式为“双状态”。
4.3 I/O域组态
1．I/O域的分类 1）输出域：只显示变量的数值； 2）输入域：用于操作员输入要传送到PLC指定地址的数字、字母或符号。 3）输入/输出域：同时具有输入和输出功能，用它来修改变量的数值，并将 修改后的数值显示出来。 2．I/O域的组态 打开项目“开关与I/O域组态”，再打开名为“I/O域”的画面。将工具箱中 的I/O域拖拽到画面上，用鼠标调节它的位置和大小。在画面中创建3个I/O域对 象。设置这3个I/O域的模式分别为“输入”“输出”和“输入/输出”。 输入域和输出域连接的变量均为Int型“变量1”，“显示格式”均为“十进 制”。输入域显示4位整数，参数“移动小数点”（小数部分的位数）为0， “格式样式”为9999（4位）。输出域显示3位整数和1位小数，“移动小数 点”为1位，“格式样式”为99999（5位，小数点也要占位）。 输入/输出域连接字符型变量“变量2”，它的长度为8个字节。将它的“显示 格式”设置为“字符串”，“域长度”为8个字节。选中巡视窗口的“外观 ”，组态输入域有黑色的边框，背景色为浅蓝色。

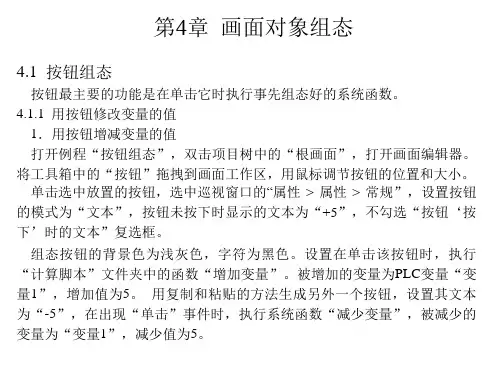

第4章 画面对象组态
4.1 按钮组态
按钮最主要的功能是在单击它时执行事先组态好的系统函数。 4.1.1 用按钮修改变量的值
1．用按钮增减变量的值 打开例程“按钮组态”，双击项目树中的“根画面”，打开画面编辑器。 将工具箱中的“按钮”拖拽到画面工作区，用鼠标调节按钮的位置和大小。 单击选中放置的按钮，选中巡视窗口的“属性 > 属性 > 常规”，设置按钮 的模式为“文本”，按钮未按下时显示的文本为“+5”，不勾选“按钮‘按 下’时的文本”复选框。 组态按钮的背景色为浅灰色，字符为黑色。设置在单击该按钮时，执行 “计算脚本”文件夹中的函数“增加变量”。被增加的变量为PLC变量“变 量1”，增加值为5。 用复制和粘贴的方法生成另外一个按钮，设置其文本 为“-5”，在出现“单击”事件时，执行系统函数“减少变量”，被减少的 变量为“变量1”，减少值为5。

西门子人机界面触摸屏组态与应用技术课件第6章

西门子人机界面触摸屏组态与应用技术课件第6章
将重新起动特性改为“向现有记录追加数据”，退出变量仿真器后又重新起 动它，打开仿真器文件“温度”，恢复先前的仿真器设置。运行一段时间后打 开“温度记录0.csv” ，将会看到新的记录数据放置在前一次运行时记录的数据 后面。
2．自动创建分段循环记录 选中历史数据编辑器中的“温度记录”，再选中巡视窗口的“常规”，将每 个记录的记录条目数改为10。选中巡视窗口的“记录方法”，选择“分段的循 环记录”，温度记录文件的最大编号为默认值2，最小编号为0。 启动“使用变量仿真器”仿真，在变量仿真器中打开仿真器文件“温度”， 30s之后退出运行系统。打开文件夹C:\Storage Card USB，可以看到3个文件，每 个文件最多记录10个数据。3个记录文件组成一个“环形”，每个记录文件记满 后，将新数据存储在下一个文件中。 3．显示系统事件 选中历史数据编辑器中的“温度记录”，再选中巡视窗口的“常规”，设置 每 个 记 录 的 记 录 条 目 数 为 30 ， 重 启 时 清 空 记 录 。 选 中 巡 视 窗 口 的 “ 记 录 方 法”，选择“在此位置显示系统事件：”，设置在默认值90％时显示系统事 件。在根画面中组态一个报警视图，选中它以后再选中巡视窗口的“常规”， 设置显示报警缓冲区，启用报警类别“System”。 启动变量仿真器仿真，打开仿真器文件“温度”，记录了27个数据后，报警 视图中出现系统消息“记录 温度记录已达百分之90，必须部分清空”。打开文 件“温度记录0.csv”，可以看到该文件记录了30个数据。
启动“使用变量仿真器”的仿真，仿真器的设置见下图。 单击“开始”列中的复选框，“温度”的当前值开始变化。单击工具栏上 的 按钮，将仿真器的参数设置保存在名为“温度”的仿真器文件中。
因为是仿真，设置的数据记录的路径“\Storage Card USB”实际上在计算 机的C盘上，该文件夹和其中的记录文件是运行系统自动生成的。启动变量 仿真器一段时间之后关闭仿真器，双击Excel文件“温度记录0.csv”，在最上 面一行用鼠标调节各列的宽度。

西门子触摸屏硬件资料PPT课件

西门子触摸屏硬件资料PPT课件
（2）TP170B采用5.7in、蓝色或16色STN-LCD，有2个RS-232接 口、1个RS-422/485接口和1个CF卡插槽，支持位图、图标、背景图画 和矢量图形对象，动态对象有图表、柱形图和隐藏按钮，有配方功能。
（3）TP270采用5.7in或10.4in 256色STN触摸屏，通过改进的显 示技术，提高了亮度。可以通过CF卡、MPI和可选的以太网接口备份或 恢复。可以远程下载/上载组态和硬件升级。有2个RS-232接口、1个 RS-422/485接口和1个CF卡插槽，可以通过USB、RS-232串口和以太 网接口驱动打印机。
2021/7/29
1- HMI设备是总线上的唯一主站 2- 触摸屏的MPI地址 3- 超时 4- 数据传输速率 5- 最高站地址
第35页/共62页
35/36
PROFIBUS属性设置对话框
2021/7/29
1- HMI设备是总线上的唯一主站 2- 触摸屏的PROFIBUS地址 3- 超时 4- 数据传输速率 5- 最高站地址 6- 总线类型 7- 用于打开“配置文件”对话框的按钮
（1）TD200C。TD200C如图10-4所示，它具有标准TD200的基本 操作功能，另外还增加了一些新的功能。TD200C为用户提供了非常灵 活的键盘布置和面板设计功能。用S7-200的编程软件STEP7Micro/WIN来组态。
（2）TD400C。TD400C（如图10-5所示）是新一代文本显示器 ，完全支持西门子S7-200 PLC，4行中文文本显示，与S7-200 PLC通 过PPI高速通信，速率可达到187.5kb/s，STEP7-Micro/WIN4.0 SP4中 文版组态，HMI程序存储于PLC，无需单独下载，便于维护。
第36页/共62页

西门子人机界面触摸屏组态与应用技术课件第2章

西门子人机界面触摸屏组态与应用技术课件第2章
4．工作区 用户在工作区编辑项目对象，可以同时打开几个编辑器，用编辑器栏的按 钮切换工作区显示的编辑器。可以垂直或水平拆分工作区，同时显示两个编 辑器。可以使工作区最大化、浮动和嵌入到原来的位置。
5．巡视窗口 用来显示选中的工作区中的对象附加的信息，和设置对象的属性。 1）“属性”选项卡用来显示和修改选中的工作区中的对象的属性。左边 是浏览窗口，右边窗口显示和编辑相应的信息或参数。 2）“信息”选项卡显示所选对象和操作的详细信息和报警信息。 3）“诊断”选项卡显示系统诊断事件和组态的报警事件。 图2-6选中了第一级的“属性”选项卡和第二级的“属性”选项卡左边浏览 窗口中的“常规”，将它简记为选中了“属性 > 属性 > 常规”。 6．任务卡 任务卡的功能与编辑器有关。可以通过任务卡执行附加的操作。可以用任 务卡最右边的竖条上的按钮来切换任务卡显示的内容。工具箱划分为“元素” 等窗格（或称为“选项板”），单击窗格左边的按钮，可以折叠和重新打开 窗格。单击 “更改窗格模式”按钮，可以同时打开几个窗格或同时只打开 一个窗格。
单击右边竖条上向左的小三角形按钮，弹出“网络概览”视图，可以移动 网络视图和网络概览视图的分界线和关闭/打开网络概览视图。
双击项目视图中的“连接”，打开连接编辑器。选中“HMI_连接_1”， 连接表下面是连接的详细资料。
4．组态连接 双击项目树中的“设备和网络”，打开网络视图，单击“连接”按钮，采
用默认的“HMI连接”。单击PLC中的以太网接口，用拖拽的方法连接PLC 和HMI的以太网接口，生成“HMI_连接_1”和网络线。
2.2 一个简单的例子
2.2.1 创建项目与组态连接 1．创建项目 执行菜单命令“项目”→“新建”，可修改项目的名称和保存项目的路径。

Smart 700 IE触摸屏画面编辑及功能调试 ppt课件

Smart 700 IE触摸屏画面编辑及功能调试 ppt课件

ppt课件
12
5.制作指示灯，用于监控PLC输入输出端口状态，选择右侧“圆”，在“外观”下 设置如下：
6.制作按钮，用于对PLC程序进行控制，选择右侧“按钮”，在“事件”下设置 “置位按钮”，如下图：
ppt课件
13
7. 制作完成一个简单的画面如下：
ppt课件
14
八、工程下载
1.通过PC/PPI通信电缆连接触摸PPI/RS422/RS485接口与PC机串口。 2.触摸屏需开启用数据通道选择“Control Panel”，在弹出窗口激活“Enable Channel”复选框选中后关闭，后选择“Transfer”启动下载。 3.点击下载按钮下载工程。如下图:
4.下载完成，触摸屏需在开启用数据通道选择“Control Panel”，在弹出窗口取 消选中后关闭，用专用连接电缆连接PLC与触摸屏就可以实现所设定的控制。
ppt课件
15
练习一：
用三菱PLC与smart 700 IE做一个项目，实现对一台电动机的控制。 1）单向 2）正反转 3）两台电动机的控制。
ppt课件
8
七、制作一个简单的工程 1.安装好Wincc flexible 2008软件后，在[开始]/[程序]/[ WinCC flexible 2008] 下找到相应的可执行程序点击点击菜单[选项]里的[创建一个空项目]，在弹出的界面中选择触摸屏[Smart Line][ Smart 700],点击确定，进入如下界面。
ppt课件
7
六、WinCC flexible 2008 软件的安装 安装步骤：
1.先装Wincc flexible 2008 CN 2.其次装Wincc flexible 2008_SP2 3.最后装Smart panelHSP_20100910 按向导提示，一路按下【下一步】，按下[完成]，软件安装完毕。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

基于S7-1200与1+X实训平台
郑州职业技术学院卢青波
2/13/2020
博途软件的基本使用方法1.1 软件简介
1.2 操作界面
1.3 打开项目
1.4 创建新项目
1.5 使用帮助
1.1 软件简介
郑州职院巨巨
（1）全集成自动化软件TIA portal(中文名为博途)，是西门子工业自动化集团发布的新一代全集成
自动化软件。

（2）几乎适用于所有自动化任务。

借助这个软件平台，用户能够快速、直观地开发和调试自动化控制系统。

（3）与传统方法相比，无需花费大量时间集成各个软件包，显著地节省了时间，提高了设计效率。

SIMATIC STEP7 Professional V15，用于硬件组态和编写PLC程序。

SIMATIC STEP7 PLCSIM V15，用于仿真调试。

SIMATIC WinCC Professional V15，用于组态可视化监控系统，支持触摸屏和PC工作站。

1.3 打开项目
1.4 创建新项目
郑州职院巨巨
1.5 使用帮助
郑州职院巨巨
硬件组态2.1 组态目的
2.2 组态方法
2.3 组态实例
2.1 组态目的
郑州职院巨巨硬件组态任务就是在TIA编程软件中生成一个与实际的硬件系统完全相同的系统，例如系统中的设备（PLC和HMI），PLC各模块的型号、订货号和版本，HMI的型号、网络IP等。

模块的安装位置和设备之间的通信连接、都应于实际的硬件系统完全相同。

自动化系统启动时，CPU比较组态时生成的组态系统和实际的硬件系统，如果两个系统不一致，则需要采取相应的措施。

组态为软件编写打下了坚实的硬件基础。

2.2 组态方法
创建项目
组态CPU
组态IO 组态HMI 组态外围设备设置参数（1）创建项目：开始自动化控制项目的第一步
（2）组态CPU：注意要与硬件设备的型号、订货号、版本号一致。

（3）设置参数：要注意分配设备的IP地址、IO的序号设置、系统时钟设置等参数。

（1）按照如图步骤，完成项目设置，并进行项目创建。

（1）按照如图步骤，完成CPU 的组态。

（2）注意选择的设备型号、订货号、版本号要与设备相同。

（1）按照如图步骤，完成IO模块组态。

（2）注意选择的设备型号、订货号、版本号要与设备相同。

（1）按照如图步骤，添加HMI设备。

（2）设备添加完成后，进入HMI设备设置向导。

（1）按照如图步骤，进行HMI 与PLC 连接设置。

（2）设置完成后，点击下一步进行画面布局设置。

（1）按照如图步骤，画面布局设置。

（2）设置完成后，点击下一步进行画面布局设置。

（1）添加外围设备步骤与添加IO 设备的方法相同。

（2）这个外围的远程IO 设备是用于料仓的光电开关，采集料仓是否有工件。

（3）双击左图中新添加的远程IO 设备，打开右图视图，按步骤添加IO 接口。

（1）如左图，设置PLC的IP地址。

（1）如左图，设置PLC的系统和时钟存储器。

（1）如左图，设置远程IO的网络IP 地址。

（2）如左图，设置远程IO的起始地址和结束地址。

（1）如左图，设置HMI的IP地址。

至此，硬件组态完成。

3.1 数据类型
3.2 创建变量表3.3 块概念
3.4 FC块设计实例3.5 FB块设计实例3.6 井式料仓控制3.7 变位机控制
PLC编程简介
3.1 数据类型
郑州职院巨巨
1. 基本数据类型
2. 数组类型
数组类型Array是具有数量固定且多个相同
数据类型的多个元素构成。

格式：
Array[lo..hi] of type.
如：Array[1,10] of Int，定义了一个包含10
个Int数据的数组
3. 结构体类型
结构数据类型（Struct)是一种由不同数据
类型元素组成的数据结构，其元素可以是
基本数据类型，也可以是Struct、数组等
复杂数据类型。

4. Variant数据类型
Variant类型是一个参数数据类型，只能出
现在除FB的静态变量以外的OB/FC/FB接
口区。

3.2 创建变量表
郑州职院巨巨
为立体料仓创建一个变量表，将
状态全部保存在M寄存器中。

依
次创建12个变量。

创建完成如右
下图所示。

3.3 块的概念
郑州职院巨巨
（1）用户程序是我们要编写的程序，OB块是主程序
块；FB是带背景数据块的功能块，FC是不带背景数
据块的功能块；Global DB是全局数据块。

所有块均
可以访问。

（2）在编写程序时，要首先进行模块化划分，按照不
同的功能进行模块化划分。

最后将设计好的FB、FC
块在OB块中进行调用即可。

（3）FB块相对于FC块有以下三个特点：
1）FB块增加了Static静态区声明
2）FB块增加了保持性和可访问性选择
3）FB块没有返回结果
（1）按照左图步骤，添加新的FC 块。

（1）按照左图步骤，编写FC块内容。

按照上图步骤，完成料仓模块的调用。

由于1+X设备中，没有合适的研究对象用于FB块设计，因此，这里设计一个应用实例。

假设一个系统中，需要独立对四个电机进行起保停控制，为了避免代码重复设计，这里设计一个FB块，用于对电动机进行起保停控制。

在设计FB块时，要注意输入变量和输出变量的添加。

在调用FB块时，会弹出调用选项，自动创建FB块的背景数据块。

设置FB块的实际参数。

两次调用FB块，产生两个背景数据库，如箭头所示。

3.6 井式料仓控制
郑州职院巨巨
3.7 变位机模块控制
郑州职院巨巨
HMI编程基础——项目一料仓监控4.1 HMI画面添加
4.2 控件添加
4.3 控件颜色动画设计
4.4 调试画面
4.1 HMI画面添加
郑州职院巨巨
（1）添加画面之后，
可以看到料仓画面和根
画面前面的图标是不相
同的。

（2）根画面前面的是
有小箭头的，表示是启
动画面
（3）要修改启动画面，
在需要改为启动画面的
画面上右键击，修改为
启动画面。

如图所示，
这样就可以进行画面调
试。

4.2 控件添加——添加控件
郑州职院巨巨
控件添加过程如
图所示，添加完
成的控件，首先
要调整其基本属
性。

4.2 控件添加——控件组合、复制、粘贴、调整位置、修改文本
郑州职院巨巨
对组中文本的修改，需要
先选中组，切换属性到文
本，进行修改。

4.2 控件添加——控件位置快速对齐
郑州职院巨巨
使用快速对齐工具，调整控件
的位置，使所有组能够均匀分
布。

4.2 控件添加——控件位置快速对齐
郑州职院巨巨
使用快速对齐工具，调整控件
的位置，使所有组能够均匀分
布。

HMI的动画是与PLC的变量相关联的。

外观动画的意思是：不同的变量值，显示不同的外观。

这里的仓位只有1和0两种状态。

变量是BOOL型变量，仓位只有1和0两种状态。

分别设置两种变量对应的颜色。

依次为12个变量设置相同的动画。

颜色选择也要一致。

也可以先设置一组的动画，然后进行组复制，粘贴，调整位置。

4.4 调试画面——PLC仿真程序下载到仿真器
郑州职院巨巨
点击确定之后，弹出启用仿真支持对话框，继续点击确定
（1）点击下载之后，进行程序编译。

（2）然后点击装载即可。

（3）下载结果中选择，启动模块，点击完成。

显示如图所示的调试界面。

4.4 调试画面——打开变量表，进行监控
郑州职院巨巨
4.4 调试画面——新建仿真项目
郑州职院巨巨
下面以序列仿真来测试硬件触点
的变化情况。

点击创建之后，从
项目树中，按下图依次操作。

4.4 调试画面——设置仿真序列
郑州职院巨巨。
