非常实用的mcgs触摸屏编程实例精选上

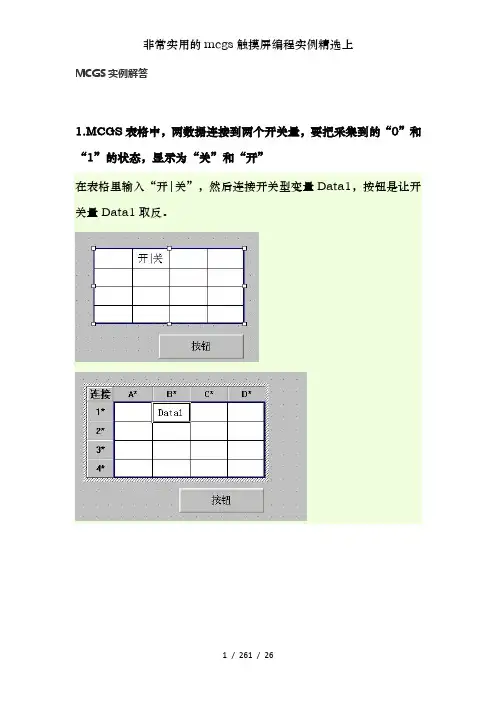

MCGS触摸屏编程实例精选1.MCGS表格中，两数据连接到两个开关量，要把采集到的“0”和“1”的状态，显示为“关”和“开”在表格里输入“开|关”，然后连接开关型变量Data1，按钮是让开关量Data1取反。

这样就行了，运行时Data1默认为0显示关，按下按钮后Data1为1显示开，如此反复2.mcgs里怎么画渐变色渐变色只有通用版和网络版有，嵌入版没有方法就是：填充颜色——填充效果，然后根据你的需要设置就行了。

3.如何在mcgs做脚本i0.0=1 让Q输出当PLC的I0.0有信号，让Q0.0输出，在PLC中做我会，不知道在MCGS中怎么实现在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为IF I0.0 = 1 THENQ0.0 = 1ELSEQ0.0 = 0ENDIF4.MCGS组态如何实现这样的功能？点击某一部分，弹出登录对话框这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。

1条回答可以先用函数!CheckUserGroup来判断当前登录的用户是不是你需要的用户组，返回只为0表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0，表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。

追问我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢？回答你把判断的语句写到图片的事件里就行了追问求在具体一点，不知道怎么写。

回答点控件，右键——事件——Click——事件连接脚本5.mcgs能记录外部机器运行的时间吗我想用触摸屏记录外部设备的总运行时间和单点运行时间，如一个指示灯从亮到灭的这段时间首先新建一个循环策略，循环时间为1s里面添加一个策略，表达式为变量“灯”这个变量“灯”就是你外部的灯，是通过PLC还是通过远程IO啥的连接到MCGS里的变量。

编辑脚本这样就行了6.PLC时序图给梯形图画出X1/Y1/Y2/Y3的时序图这个梯形图就是X1为ON后，Y1自锁一直为ON，在X1为ON的这段时间里Y2和Y3交替闪烁7.MCGS时间数据怎么存盘?,就是比如我要调试一条生产线，调试完成后按退出键，那当时的时间存盘，表示完成时间，当再次进入后会看到上次调试完成时间，这个怎么做？？data = $Date + " " +$Time!SaveSingleDataInit(data)放退出键里就行了data是字符型变量，将当前日期和当前时间的字符型赋值给data然后用!SaveSingleDataInit函数，把data的当前值设置为初始值8.MCGS通用版中实时数据报表的小数位怎么设置，这个位数有点多先设置小数位，如下图，分别是小数位为1位，2位，3位，4位的设置方法然后连接上变量这就行了9.MCGS怎么在画面中做按钮一个按钮，没按之前是红的，按了以后是绿的，说明启动了，怎么做这个按钮呀，像图片里那种画面按钮，不是MCGS里面就有的按钮构件，这是需要自己做的那种。

MCGS触摸屏编程实例精选1.MCGS表格中，两数据连接到两个开关量，要把采集到的“0”和“1”的状态，显示为“关”和“开”在表格里输入“开|关”，然后连接开关型变量Data1，按钮是让开关量Data1取反。

这样就行了，运行时Data1默认为0显示关，按下按钮后Data1为1显示开，如此反复2.mcgs里怎么画渐变色渐变色只有通用版和网络版有，嵌入版没有方法就是：填充颜色——填充效果，然后根据你的需要设置就行了。

3.如何在mcgs做脚本i0.0=1 让Q输出当PLC的I0.0有信号，让Q0.0输出，在PLC中做我会，不知道在MCGS中怎么实现在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为IF I0.0 = 1 THENQ0.0 = 1ELSEQ0.0 = 0ENDIF4.MCGS组态如何实现这样的功能？点击某一部分，弹出登录对话框这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。

1条回答可以先用函数!CheckUserGroup来判断当前登录的用户是不是你需要的用户组，返回只为0表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0，表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。

追问我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢？回答你把判断的语句写到图片的事件里就行了追问求在具体一点，不知道怎么写。

回答点控件，右键——事件——Click——事件连接脚本5.mcgs能记录外部机器运行的时间吗我想用触摸屏记录外部设备的总运行时间和单点运行时间，如一个指示灯从亮到灭的这段时间首先新建一个循环策略，循环时间为1s里面添加一个策略，表达式为变量“灯”这个变量“灯”就是你外部的灯，是通过PLC还是通过远程IO啥的连接到MCGS里的变量。

编辑脚本这样就行了6.PLC时序图给梯形图画出X1/Y1/Y2/Y3的时序图这个梯形图就是X1为ON后，Y1自锁一直为ON，在X1为ON的这段时间里Y2和Y3交替闪烁7.MCGS时间数据怎么存盘?,就是比如我要调试一条生产线，调试完成后按退出键，那当时的时间存盘，表示完成时间，当再次进入后会看到上次调试完成时间，这个怎么做？？data = $Date + " " +$Time!SaveSingleDataInit(data)放退出键里就行了data是字符型变量，将当前日期和当前时间的字符型赋值给data然后用!SaveSingleDataInit函数，把data的当前值设置为初始值8.MCGS通用版中实时数据报表的小数位怎么设置，这个位数有点多先设置小数位，如下图，分别是小数位为1位，2位，3位，4位的设置方法然后连接上变量这就行了9.MCGS怎么在画面中做按钮一个按钮，没按之前是红的，按了以后是绿的，说明启动了，怎么做这个按钮呀，像图片里那种画面按钮，不是MCGS里面就有的按钮构件，这是需要自己做的那种。

MCGS实例解答1.MCGS表格中，两数据连接到两个开关量，要把采集到的“0”和“1”的状态，显示为“关”和“开”在表格里输入“开|关”，然后连接开关型变量Data1，按钮是让开关量Data1取反。

这样就行了，运行时Data1默认为0显示关，按下按钮后Data1为1显示开，如此反复2.mcgs里怎么画渐变色渐变色只有通用版和网络版有，嵌入版没有方法就是：填充颜色——填充效果，然后根据你的需要设置就行了。

3.如何在mcgs做脚本i0.0=1 让Q输出当PLC的I0.0有信号，让Q0.0输出，在PLC中做我会，不知道在MCGS中怎么实现在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为IF I0.0 = 1 THENQ0.0 = 1ELSEQ0.0 = 0ENDIF4.MCGS组态如何实现这样的功能？点击某一部分，弹出登录对话框这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。

1条回答可以先用函数!CheckUserGroup来判断当前登录的用户是不是你需要的用户组，返回只为0表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0，表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。

追问我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢？回答你把判断的语句写到图片的事件里就行了追问求在具体一点，不知道怎么写。

回答点控件，右键——事件——Click——事件连接脚本5.mcgs能记录外部机器运行的时间吗我想用触摸屏记录外部设备的总运行时间和单点运行时间，如一个指示灯从亮到灭的这段时间首先新建一个循环策略，循环时间为1s里面添加一个策略，表达式为变量“灯”这个变量“灯”就是你外部的灯，是通过PLC还是通过远程IO啥的连接到MCGS里的变量。

编辑脚本这样就行了6.PLC时序图给梯形图画出X1/Y1/Y2/Y3的时序图这个梯形图就是X1为ON后，Y1自锁一直为ON，在X1为ON的这段时间里Y2和Y3交替闪烁7.MCGS时间数据怎么存盘?,就是比如我要调试一条生产线，调试完成后按退出键，那当时的时间存盘，表示完成时间，当再次进入后会看到上次调试完成时间，这个怎么做？？data = $Date + " " +$Time!SaveSingleDataInit(data)放退出键里就行了data是字符型变量，将当前日期和当前时间的字符型赋值给d ata然后用!SaveSingleDataInit函数，把data的当前值设置为初始值8.MCGS通用版中实时数据报表的小数位怎么设置，这个位数有点多先设置小数位，如下图，分别是小数位为1位，2位，3位，4位的设置方法然后连接上变量这就行了9.MCGS怎么在画面中做按钮一个按钮，没按之前是红的，按了以后是绿的，说明启动了，怎么做这个按钮呀，像图片里那种画面按钮，不是MCGS里面就有的按钮构件，这是需要自己做的那种。

mcgs快速入门与编程实例MCGS（Mitsubishi Configuration and Graphic System）是一种用于工业自动化控制系统的软件平台，它提供了一种简单易用的方式来配置和编程工控设备。

本文将介绍MCGS的快速入门指南，并提供一些编程实例来帮助读者更好地理解和应用MCGS。

快速入门指南1. 下载和安装MCGS软件首先，需要从Mitsubishi官方网站下载MCGS软件，并按照提示进行安装。

安装完成后，打开MCGS软件。

2. 创建新项目在MCGS软件中，点击“文件”菜单，选择“新建项目”。

给项目命名，并选择适当的项目路径。

点击“确定”按钮创建新项目。

3. 配置设备在MCGS软件中，点击“设备”菜单，选择“设备配置”。

根据实际情况选择设备类型，并进行相应的配置，如通信方式、设备地址等。

4. 创建画面在MCGS软件中，点击“画面”菜单，选择“新建画面”。

可以选择不同的画面类型，如主画面、报警画面、历史数据画面等。

根据需要创建相应的画面。

5. 设计画面使用MCGS软件提供的画面编辑工具，设计和布局画面上的各种元素，如按钮、文本框、图表等。

可以通过拖拽、调整大小、设置属性等方式完成画面设计。

6. 添加交互逻辑使用MCGS软件提供的逻辑编辑工具，为画面上的元素添加交互逻辑。

例如，点击按钮后执行某个操作，根据输入的值显示相应的内容等。

通过编写逻辑代码，实现画面与设备之间的交互。

7. 编译和下载在MCGS软件中，点击“项目”菜单，选择“编译”。

编译成功后，将画面下载到设备中进行测试和调试。

可以通过连接设备和计算机的通信线缆，点击“下载”按钮将画面下载到设备中。

下面将提供一些MCGS的编程实例来帮助读者更好地理解和应用MCGS。

实例1：显示设备状态在画面上添加一个文本框，用于显示设备的状态信息。

通过编写逻辑代码，获取设备的状态数据，并将其显示在文本框中。

实例2：控制设备在画面上添加一个按钮，用于控制设备的开关状态。

组态软件应用案例——昆仑通态MCGS触摸屏
作者：仁硕宣传部来源：日期：2015-8-31 16:17:26 人气：480 评论：0标签：
仁硕科技485型产品均为标准的Modbus_RTU协议，可与PLC以及各种组态软件直接通讯。

本文介绍的案例是与昆仑通态MCGS组态屏的通讯应用。

组态软件与设备的通信地址以及波特率要保持一致，采集频率100ms/次，通讯超时150ms.
案例中共有23台设备接在总线上，不同设备之间完全按照“手拉手”的方式布线，设备类型选择莫迪康ModbusRTU，寄存器选择只读方式，湿度和温度的寄存器分别为地址为40001和40002，数据选择16位有符号数，通道处理选择工程转换，将得到的数据除以10换算成真实的温湿度数据。

部分设置及温度显示效果截图如下:。

mcgs工程实例MCGS工程实例MCGS是一款面向工业自动化领域的人机界面软件，具备强大的功能和灵活的应用性。

在实际工程中，MCGS被广泛应用于各种工业设备的监控与控制系统中，提供了可靠高效的解决方案。

下面将介绍几个MCGS工程实例，以展示其在工业自动化领域的应用。

一、智能水处理系统在水处理行业，MCGS可以用于实现智能化的水处理系统。

通过与传感器和执行器的连接，MCGS可以实时监测水质、水位等参数，并根据设定的控制策略进行自动控制。

在人机界面上，可以显示水处理过程中的各种参数和状态，提供操作员直观的监控界面。

同时，MCGS还支持远程监控和控制，使得操作人员可以通过网络远程访问系统，进行远程操作和故障排除。

二、智能物流系统在物流行业，MCGS可以应用于智能化的物流系统中。

通过与条码扫描仪、传感器、输送带等设备的连接，MCGS可以实时监测货物的位置、数量等信息，并进行自动化的分拣、装载等操作。

在人机界面上，可以显示货物的实时位置和状态，提供操作员直观的监控界面。

同时，MCGS还支持与WMS（仓库管理系统）的连接，实现物流系统的信息化管理。

三、智能制造系统在制造行业，MCGS可以应用于智能化的制造系统中。

通过与PLC （可编程逻辑控制器）和其他设备的连接，MCGS可以实时监测生产线的各种参数和状态，并进行自动化的生产控制。

在人机界面上，可以显示生产线的实时状态和生产进度，提供操作员直观的监控界面。

同时，MCGS还支持与ERP（企业资源计划）系统的连接，实现制造系统与企业管理系统的无缝集成。

四、智能能源管理系统在能源行业，MCGS可以应用于智能化的能源管理系统中。

通过与传感器和计量仪表的连接，MCGS可以实时监测能源的消耗和产生情况，并进行自动化的能源调度和管理。

在人机界面上，可以显示能源的实时消耗和产生情况，提供操作员直观的监控界面。

同时，MCGS还支持与EMS（能源管理系统）的连接，实现能源管理系统的信息化管理。

mcgs工程实例MCGS工程实例MCGS（Machine Control Graphic System）是一种基于PC的工业控制软件，广泛应用于自动化设备的控制系统中。

MCGS工程实例是指在MCGS软件平台上开发的具体应用项目，可以是各种各样的自动化控制系统，如机械设备控制、工艺流程控制、能源管理等。

下面将介绍几个典型的MCGS工程实例。

第一个工程实例是一个食品加工设备的控制系统。

该系统通过MCGS 软件编写的界面，实现了对设备的监控和控制。

操作员可以通过触摸屏界面实时查看设备的运行状态和工艺参数，并可以进行设备的启停、运行模式切换等操作。

该系统还集成了温度、压力等传感器，实时监测设备的工艺参数，并通过MCGS软件进行数据采集和分析。

通过该系统，生产厂家可以实现对设备的远程监控和管理，提高生产效率和产品质量。

第二个工程实例是一个智能楼宇控制系统。

该系统集成了MCGS软件和各种传感器、执行器等设备，实现了对楼宇的智能化管理。

通过MCGS编写的界面，用户可以实时监测楼宇的温度、湿度、光照等环境参数，并可以通过界面进行设备的控制，如空调、照明、窗帘等。

该系统还可以根据用户的习惯和需求，进行智能化的能源管理，实现能源的节约和环境的保护。

第三个工程实例是一个工业机器人控制系统。

该系统通过MCGS软件编写的界面，实现了对工业机器人的控制和调度。

操作员可以通过界面设定机器人的工作任务和路径，并可以实时监测机器人的运行状态。

该系统还集成了视觉传感器和力传感器，实现了对机器人的精确定位和力控制。

通过该系统，生产厂家可以实现自动化生产线的搬运和组装，提高生产效率和产品质量。

以上三个工程实例只是MCGS工程实例的一小部分，实际上MCGS软件可以应用于各种各样的自动化控制系统中。

通过MCGS软件，用户可以方便快捷地开发出功能强大、界面友好的控制系统，提高设备的自动化程度和生产效率。

同时，MCGS软件还具有良好的可扩展性和可定制性，可以根据用户的需求进行二次开发和定制，满足不同行业和不同应用场景的需求。

MCGS触摸屏编程实例精选1. MCGS表格中，两数据连接到两个开关量，要把采集到的“0”和“1”的状态，显示为“关”和“开”在表格里输入开|关”，然后连接开关型变量Datal，按钮是让开关量Datal取反。

这样就行了，运行时Datal默认为0显示关，按下按钮后Datal为1显示开，如此反复按钮按钮2. mcgs里怎么画渐变色渐变色只有通用版和网络版有，嵌入版没有方法就是：填充颜色一一填充效果，然后根据你的需要设置就行了。

3. 如何在mcgs做脚本iO.O=1 让Q输出当PLC的I0.0有信号，让Q0.0输出，在PLC中做我会，不知道在 MCGS中怎么实现在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为IF I0.0 = 1 THENQ0.0 = 1ELSEQ0.0 = 0ENDIF4. MCGS组态如何实现这样的功能？点击某一部分，弹出登录对话框IE力上限谟定値单挨充醍时何上眼这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。

1条回答可以先用函数！CheckUserGroup来判断当前登录的用户是不是你需要的用户组，返回只为0表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0,表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。

追问我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢?回答你把判断的语句写到图片的事件里就行了追问求在具体一点，不知道怎么写。

回答点控件，右键一一事件一一Click ――事件连接脚本聖切②Ctrl+I拷贝［口Ctrl+C粘贴直］Ctrl+V删除Q】Del转换为位图©排列@)卜取Ji性股］置揺性UJ事件连接脚本5. mcgs能记录外部机器运行的时间吗我想用触摸屏记录外部设备的总运行时间和单点运行时间，如一个指示灯从亮到灭的这段时间首先新建一个循环策略，循环时间为1s策略名称第略机行方式检查(K)确认(Y) 取消(C) 帮助(H)里面添加一个策略， 表达式为变量 灯”这个变量 灯”就是你外部的灯，是通过 PLC 还是通过 远程10啥的连接到MCGS 里的变量。
