制冷剂的命名方法

教案授课教师：审阅签名：提交日期：审阅日期：教学引入（3分钟）新课讲授（30分钟）讲授提问1.绪论（1）人工制冷及基本方法（2）制冷技术的发展及应用（3）《制冷原理》研究的对象和主要内容2.制冷剂与载冷剂（1）制冷剂的分类、命名和选择要求（2）常用制冷剂的性质（3）载冷剂一、人工制冷及基本发法1.制冷的定义：制冷就是使某一空间内物体的温度低于周围环境介质的温度，并维持这个低温环境的过程。

2.实现制冷的途径：天然冷却利用自然界的物质来完成的降温过程人工制冷—利用制冷装置获得所需的低温，但要消耗能量（如：电能、热能、机械能、太阳能等）。

3. 制冷机机械制冷中所需机器设备的总合称为制冷机。

4. 制冷剂制冷机中使用的工作介质称为制冷剂。

制冷剂在制冷机中循环流动，同时与外界发生能量交换，即不断地从被冷却对象中吸取热量，向环境排放热量二、实现人工制冷的方法1.利用物质的相变来吸热制冷；融化（固体—液体）气化（液体—气体）升华（固体—气体）气化制冷（蒸气制冷）：包括蒸气压缩式制冷、吸收式制冷、蒸汽喷射式制冷、吸附式制冷。

2.利用气体膨胀产生低温气体等熵膨胀时温度总是降低的，产生冷效应。

3.气体涡流制冷高压气体经涡流管膨胀后，可分为冷热两股气流；4.热电制冷（半导体制冷）利用半导体的温差电效应实现的制冷。

常见制冷剂可分为以下几大类：一、无机物该类制冷剂命名用R7+分子量表示，如氨NH3表示为R717，水表示为R718，二氧化碳表示为R744二、氟利昂氟利昂是饱和碳氢化合物的卤素衍生物总称，其分子通式为CmHnFxClyBrz。

其中n+x+y+z=2m+2。

氟利昂的代号用R和跟随数字（m-1)(n+1)(x)B(z)组成，如果z=0，则B省略，如果m-1=0，则第一个0省略。

如CFCl3写成R11。

三、碳氢化合物该类制冷剂的命名方式参照氟利昂的规则。

四、混合制冷剂混合制冷剂有共沸点和不同沸点两类，其中共沸点制冷剂用R500加固定编号表示，非共沸点制冷剂用R400加固定编号表示。

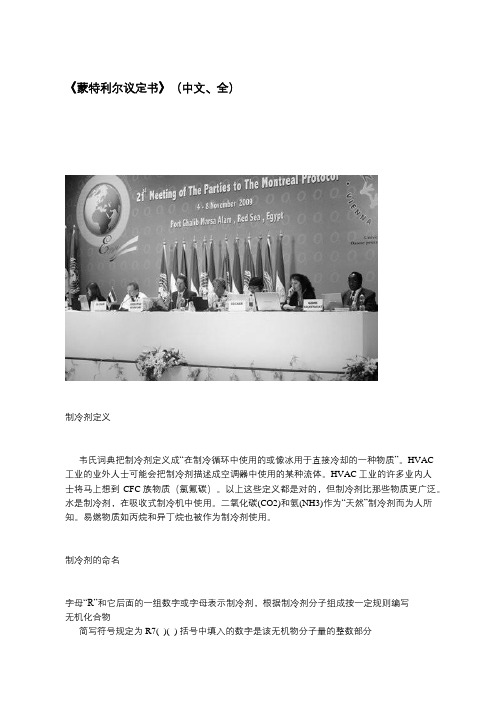

《蒙特利尔议定书》（中文、全）制冷剂定义韦氏词典把制冷剂定义成“在制冷循环中使用的或像冰用于直接冷却的一种物质”。

HVAC工业的业外人士可能会把制冷剂描述成空调器中使用的某种流体。

HVAC工业的许多业内人士将马上想到CFC族物质（氯氟碳）。

以上这些定义都是对的，但制冷剂比那些物质更广泛。

水是制冷剂，在吸收式制冷机中使用。

二氧化碳(CO2)和氨(NH3)作为“天然”制冷剂而为人所知。

易燃物质如丙烷和异丁烷也被作为制冷剂使用。

制冷剂的命名字母“R”和它后面的一组数字或字母表示制冷剂，根据制冷剂分子组成按一定规则编写无机化合物简写符号规定为R7( )( ) 括号中填入的数字是该无机物分子量的整数部分例如：氨的相对分子量为17，其编号为R717，二氧化碳和水的编号分别为R744和R718。

氟里昂和烷烃类 CmH(2m+2)简写符号规定为R(m-1)(n+1)(x)B(z) 数值为零时省去写，同分异构体则在其最后加小写英文字母以示区别正丁烷和异丁烷例外，用R600和R600a(或R601)表示例如： CF2Cl2的代号为R12， CHF2Cl 的代号为R22，C2F4Br2 的代号为R114B2，CH3CHF2的代号为R152 a非共沸混合工质简写符号为R4( )( ) 括号中的数字为该工质命名的先后顺序号，从00开始若构成非共沸混合工质的纯物质种类相同，但成分含量不同，则分别在最后加上大写英文字母以示区别共沸混合工质简写符号为R5( )( )括号中的数字为该工质命名的先后顺序号，从00开始环烷烃、链烯烃以及它们的卤代物简写符号规定：环烷烃及环烷烃的卤代物用字母“RC”开头，链烯烃及链烯烃的卤代物用字母“R1”开头，其后的数字排写规则与氟里昂及烷烃类符号表示中的数字排写规则相同。

制冷剂符号举例化合物名称分子式m、n、x、z值简写符号一氟三氯甲烷CFCl3m=1n=0x=1R11二氟二氯甲烷CF2Cl2m=1n=0x=2R12二氟一氯甲CHF2Cl m=1n=1x=2R22常用的制冷剂目前常用的制冷剂主要有以下几类，无机物：水(R-718)、二氧化碳 (CO2) (R-744)和氨(NH3) (R-717) 是几种天然制冷剂的例子。

F22制冷剂F22制冷剂，主要用途是用作致冷剂及气溶杀虫药发射剂。

毒性低，但用其制备四氟乙烯所发生的裂解气，毒性较大，可引起中毒。

吸入高浓度裂解气，初期仅有轻咳、恶心、发冷、胸闷及乏力感，但经24-72小时潜伏期后出现明显症状，发生肺炎、肺水肿，呼吸窘迫综合征，后期有纤维增生征象。

可引起聚合物烟热。

目录编辑本段介绍国标编号 22039CAS号 75-45-6中文名称氯二氟甲烷英文名称 monochlorodifluoromethane；Freon-22别名 R22；一氯二氟甲烷；氟利昂22分子式 CHClF2 外观与性状无色气体，有轻微的发甜气味分子量 86.47 蒸汽压 13.33kPa(-76.4℃)熔点 -146℃ 沸点：-40.8℃ 溶解性溶于水密度相对密度(水=1)1.18；相对密度(空气=1)3.0 稳定性稳定危险标记 5(不燃气体)编辑本段对环境的影响一、健康危害侵入途径：吸入。

健康危害：二、毒理学资料及环境行为急性毒性：LD501000000mg/m3，2小时(大鼠吸入)。

亚急性和慢性毒性：兔、大鼠、小鼠吸入0.2%浓度，6小时/天，共10个月，均无毒性反应；1.4%浓度，体重减轻，血清蛋白降低，球蛋白升高。

剖检肺见肺泡间质增厚、肺水肿，心肝、肾及神经系统退行性变。

致突变性：微生物致突变：鼠伤寒沙门氏菌33pph(24小时)，连续。

微粒体诱变：鼠伤寒沙门氏菌33pph(24小时)(连续)。

生殖毒性：大鼠吸入最低中毒浓度(TCL0)：50000ppm(5小时，雄性56天)，对前列腺、精囊、Cowper氏腺、附属腺体、尿道产生影响。

危险特性：若遇高热，容器内压增大，有开裂和爆炸的危险。

燃烧(分解)产物：一氧化碳、二氧化碳、氟化氢。

编辑本段现场应急监测方法:仪器法编辑本段实验室监测方法气相色谱法《空气中有害物质的测定方法》(第二版)，杭士平主编编辑本段环境标准前苏联车间空气中有害物质的最高容许浓度 3000mg/m3前苏联(1975) 水体中有害物质的最大允许浓度 10mg/L编辑本段应急处理处置方法一、泄漏应急处理迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。

制冷剂编号表示方法(GB 7778-87)本标准规定了各种通用制冷剂的简单编号表示方法,以代替使用其化学名称、分子式或商品名称。

使用本标准规定的制冷剂编号表示方法时，并不排除化学名称和分子式的使用。

本标准等采用国际标准ISO 817-197《有机制冷剂---数字符号》。

1制冷剂的分类制冷剂分为卤代烃、环状有机化合物、非共费和共费混合物、其他各种有机化合物和无机化合物以及不饱和有机化合物等（如表所示）。

2制冷剂的编号对每种制冷剂规定的识别编号如表所示，其规则如下：2.1对甲烷、乙烷、丙烷和环丁烷系的卤代烃以及碳氢化合物，规定的识别编号要使化合物的结构可以从制冷剂的编号推导出来，且不致产生模棱两可的判断。

2.1.1自右向左的第一位数字是化合物中氟（F）原子数。

2.1.2自右向左的第二位数字是化合物中氢（H）原子数加1的数。

2.1.3自右向左的第三为数字是化合物中碳（C）原子数减1的数。

当该数字为零时，则略去。

2.1.4化合物中的氯（CL）原子数，是从能够与碳（C）原子结合的原子总数中减区氟（F）和氢（H）原子数的和求得的。

饱和化合物当只有1个碳原子时，连接的原子总数是4。

当存在2个碳原子时，连接的原子总数有6，如果该化合物不是饱和的，则连接的原子总数是4。

对于饱和的制冷剂，连接的原子总数如下：当C=1时，等于4；C=2时，等于6；......C=n时，等于2n+2.对于单个不饱和的和环状和的制冷剂，连接的原子总数如下：当C=2时，等于4；C=3时，等于6；.....C=n时,等于2n.2.1.5环状衍生物,在制冷剂的识别编号之前使用字母C.2.1.6在溴部分和全部代替氯的情况下,仍然采用同样的规则,但要在原来氯-氟化合物的识别编号后面加字母B以来溴(Br)的存在,字母B后的数字表示溴原子个数.2.1.7乙烷系同分异构体都具有相同的编号,但最对称的一种用编号后面不带任何字母来表示.随着同分异构体变得愈来愈不对称时,就应附加a、b、c等字母。
