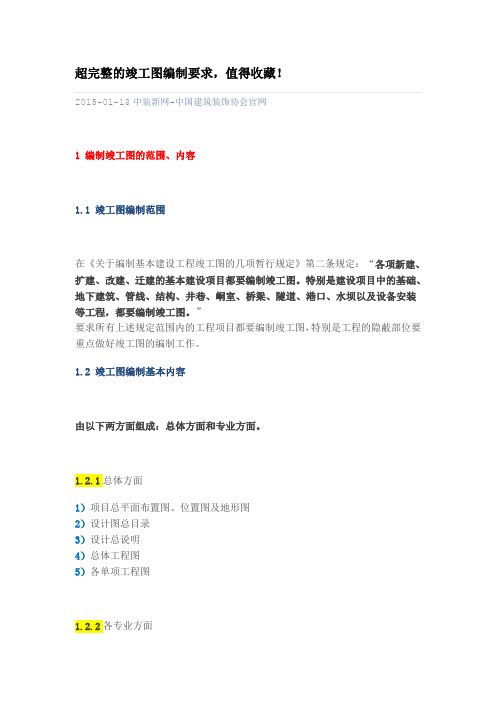

超完整的竣工图编制要求，值得收藏！2015-01-13中装新网-中国建筑装饰协会官网1 编制竣工图的范围、内容1.1 竣工图编制范围在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。
特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。
”要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。
1.2 竣工图编制基本内容由以下两方面组成：总体方面和专业方面。
1.2.1总体方面1）项目总平面布置图、位置图及地形图2）设计图总目录3）设计总说明4）总体工程图5）各单项工程图1.2.2各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。
具体内容如下：1）建筑工程竣工图．图纸目录；．设计说明；．屋面、楼面、地面(含地下室工程)、分层平面图；．立面图；．剖面图；．门窗图；．楼梯间、电梯间、电梯井道的平面和剖面详图；．电梯机房平、剖面图；．地下部分的防水防潮图，外墙伸缩缝防水图；．阳台、雨篷、挑沿及其它建筑大样图；．专业性强的建筑图(如声学、光学、热学、抗震、防辐射等)；．总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；．属于建筑工程的金属构件、钢筋混凝土的零星构件图。
2）结构工程竣工图；．图纸目录；．设计说明；．基础平、剖面及结点大样图；．屋面、楼面、地面(含地下室工程)分层结构平面布置图；．柱详图，包括模板图、配筋图、剖面图、结点大样图；．各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、结点大样图；．工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。
竣工技术文件及竣工图编制规定1。
目的为了贯彻国家《关于加强重点工程项目档案工作的通知》、《关于做好基本建设项目档案资料管理工作》及《建设项目(工程）档案验收办法》等文件精神、根据《火电机组达标投产考核标准（2001年版）》，为使今后电厂设备的维护、改建、扩建能有准确可靠的依据，特制订了本规定.2. 适用范围本制度适用于国电＊*发电有限公司2×600MW超临界机组一期工程的建设。
要求施工单位、设计单位、监理单位及业主共同做好竣工图、竣工技术文件的编制、审核与验收工作.3。
竣工图、竣工技术文件编制范围：3.1 凡设计院提供的施工阶段技术文件材料及图纸,包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等。
竣工图必须与施工图的卷册数相同.3。
2制造厂提供的设备安装图、材料表、说明书、合格证等.3.3竣工技术文件包括：变更单、联系单、技术记录、各级验收记录、原材料合格证及材料质量证明书、施工测量记录、设备及管线的安装记录、会议记录及声像材料等.具体的内容见《火电机组达标投产考核标准（2001年版）》中“工程档案管理"考核内容及“附录C：工程档案管理项目实施细则”（见附录GDFX—GZ19-01）.4.竣工技术文件编制规定：4.1装帧要求：竣工技术文件装帧采用A4硬面夹，硬面上要有工程名称、单位工程名称、本卷册名称及施工单位名称,所有名称应填写全称，其中的本卷册名称必须简明、准确揭示该卷册的文件材料内容。
4.2文件内容及编排程序第一页：卷册封面：其内容项目和填写要求必须符合科技档案国家标准的要求.第二页：卷内目录：其内容项目和填写要求必须符合科技档案国家标准的要求.卷册中的每一项具体内容都必须在目录中一一列出。
第三页：内封面，内容与外封面相同第四页：施工单位负责、编制人等审查签字以下的具体内容参考如下：1，工程概况2，重要文件3，施工技术记录及调试记录4,变更单、工程联系单及汇总表5，焊接材料、钢材、混凝土等合格证及试验报告6，缺陷处理记录7，照片8，其它未列出项目，具体内容见《火电机组达标投产考核标准(2001年版）》中“工程档案管理”考核内容及“附录C：工程档案管理项目实施细则”。
第二十条竣工图的编制要求
一、竣工图由施工单位负责编制。
如项目法人（建设单位）指
定由设计单位编制或施工单位委托设计单位编制的，应明确施工和监理单位的审核和签字认可责任。
二、竣工图的绘制须与工程施工同步进行，并能完整、准确、
清晰地反映项目工程的实际情况。
三、竣工图的绘制应符合相关制图规范及标准。
四、编制竣工图时应注意以下事项：
（一）按图施工没有变更的图纸，可在原施工图（新图）上加
盖“竣工图章”［附件四］后，作为竣工图。
（二）在施工中有一般性设计变更，可将原施工图纸加以修改
并标注变更依据，加盖“竣工图章”后，作为竣工图。
（三）凡结构、工艺、平面布置等重大变更及图面变更面积超
过 10%的，应重新绘制竣工图。
重新绘制的竣工图应保留原设计图栏内容，标注变更依据，加盖“竣工图章”后，作为竣工图。
（四）每张竣工图上须加盖红色不褪色印泥的竣工图章，竣工
图章内的编制人、技术负责人及监理人栏应手工签署。
竣工图章一般加盖在图纸右下角空白处。
五、每册竣工图应编制竣工说明，竣工说明应能充分体现已完
工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术新工艺新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间以及《变更文件与竣工图对照一览表》等［附件五］。
六、相同结构构筑物的通用图应按实际施工情况编入竣工图。
竣工图编制要求1竣工图由施工单位负责编制，竣工图应逐级审核，由承担施工的技术负责人签字，监理单位负责审核。
2竣工图应完整、准确、清晰、规范、修改到位，真实反映工程竣工验收时的实际情况。
3按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章。
4一般性图纸变更及符合更改要求的变更，可在原图上更改加盖并签署竣工图章。
5涉及结构形式、工艺、平面布置、项目等重大改变或图面变更面积超过35%的，应重新绘制竣工图。
重绘图仍按原图编号，末尾加注“竣”字，加盖并签署竣工图章。
6 同一建筑物、构筑物重复的标准图、通用图可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同建筑物、构筑物应分别编制。
7竣工图应以施工图为基础，并依据设计变更通知单及施工单位、调试单位的工作联系单和设计更改的有关文件。
对于资料不够齐全的，应以现场的施工验收记录和调试记录为依据。
8对于隐蔽工程的竣工图，不仅要依据设计更改通知单、工程联系单，还要依据施工单位、监理单位的施工记录。
9竣工图编制完成后，应编制“竣工图总说明”及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
编制“竣工图编制一览表”，详细填写卷内修改施工图的图号、修改内容、修改原因、修改依据、提出修改单位和归档号（见附表）。
10竣工图应采用国家标准图幅，并按GB/T 10609.3统一折叠成A4规格，标题栏应露在外面，竣工图一般采用蓝图。
竣工图的更改方法1 文字、数字一般用杠改，线条更改一般是划，局部图形变更可以圈出更改部位，在原图空白处重新绘制。
2 利用施工图更改，应在更改处注明更改依据（文件的名称、日期、编号和条款号）；同时在相应的设计变更文件中加盖设计更改条形章，注明被修改施工图的图号。
设计变更文件中的每项变更内容应全部在设计更改条形章中注明的竣工图上得到对应，未执行的条款应注明未执行。
3 无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
竣工图表编制内容和要求一、竣工图表编制范围路线平面、纵断面、路基（包括路基横断面及土石方、防护、排水、小桥渡槽、通涵）、路面、桥梁、接线、隧道、房建、交通安全设施、环保绿化工程竣工图表。
具体组卷及图号见下表：表1 竣工图号对照表二、编制依据1、两阶段施工图设计；2、有关变更设计图、变更通知单、设计服务函；3、有关变更设计的会议纪要、文件；4、有关工程变更申请报告。
三、竣工图表的编制程序竣工图表的编制与施工图有密切的联系，从施工图演变到反映实际施工最终状况的竣工图，有以下几种不同的情况：施工图没有变更；施工图只有一般局部变更；施工图发生重大的变更；施工图被取消；原设计没有而施工中新增加的内容等。
根据不同的情况，本项目竣工图编制按下图所示程序进行，以保证竣工图的编制质量。
图1 竣工图编制程序图四、竣工图表编制的基本要求1、竣工图应完整、准确、清晰、规范，真实反映项目竣工验收时的实际情况。
2、为确保竣工图编制的质量和验收时间的要求，竣工图编制的时间与工程进度同步进行，以保证竣工图的准确性。
一般来说，竣工图绘制与工程交工的时间差不大于一个单位工程的施工，完工3个月内完成竣工图的编制。
3、竣工图纸（房建工程暂除外）一律重新绘制，不采用在原设计图背面盖单认可的方式。
竣工图一律用计算机绘制，本项目竣工图全部采用CAD2004版本绘图软件绘制，激光打印机打印成图。
只有部分房建工程允许使用蓝图。
4、绘制竣工图应符合《道路工程制图标准》（GB50162-92），竣工图中文字应使用长仿宋体，字体大小可参考设计图（字高尺寸系列为2.5、3.5、5、7、10、14、20mm，字宽为字高的22倍，即0.7倍，使用Word97时将字符间距中的“缩放”调整为70%即可），一般情况下尺寸标注（阿拉伯数字）字高宜采用2.5mm，图内右下角说明文字字高宜采用3.5mm，标题字高宜采用5mm；5、签名严禁打印，必须手工草签（即本人的手写体）；6、竣工图应将设计通用标准图中不需要的部分去掉（例如：斜交盖板钢筋尺寸数量通用图中可能有0°、5°、10°、15°等不同角度的尺寸，那么具体某个盖板涵时则只有一种尺寸，故应去掉不需的部分），同一合同段内出现完全重复的标准图时（前面为斜交5°的13m空心板，后面为斜交15°的13m空心板，则不是完全重复）则后面的不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置，并在编制说明中注明；7、竣工图图框一律使用《范本》第二卷第一章附件4中的标准图框；8、竣工图号由分类代号、承包合同号、合同段同一类工程按里程的顺序号、流水号组成。
竣工图编制要求竣工图，就是在竣工的时候，由施工单位按照施工实际情况画出的图纸，因为在施工过程中难免有修改，为了让客户（建设单位或者使用者）能比较清晰地了解土建工程，房屋建筑工程，电气安装工程，以前防排水工程中的管道的实际走向和其它设备的实际安装情况，国家规定在工程竣工之后施工单位必须提交竣工图。
竣工图的反馈，不同于设计图，它最能真实、准确、系统地反映工程实体，它就像工业产品的说明书，产品使用、维修管理离不开它。
由于建筑工程隐蔽部位较多，不能像有些机械、仪表产品那样，使用过程中有什么问题，可以拿来给技术人员看看，也可以拆开检查维修，这些常常是建筑工程所办不到的，要解决问题就只得靠竣工图及竣工资料。
因此，在对建筑工程和地下设施科学管理中，以及工程竣工后的设备保养和维护，竣工图就显得十分重要。
一、类型1.利用施工蓝图改绘的竣工图；2.在硫酸纸图上修改晒制的竣工图；3.重新绘制的竣工图4.用CAD绘制的竣工图。
二、编制要求竣工图编制要求主要体现在如下十四个内容：一是竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
二是凡按图施工，没有变动的，可以在原施工图上加盖“竣工图”标志后即可。
三是一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图必须是新蓝图上注册修改内容与修改依据后，作为竣工图。
四是凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字，新图图标内应注明“竣工阶段”五是竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁，字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
六是竣工图编制完成后，监理单位督促和协助设计，施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
七是竣工图内容与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
竣工图的编制依据、要求及方法说明：本文内容是根据重庆市《城建档案管理基础》及2006年7月12日经开区档案馆王靖对龙湖·观山水项目档案交底内容进行的整理。
—向春花一、依据1、设计施工图2、施工图纸会审记录（设计交底记录）3、设计变更通知单（包括变更图纸和变更通知单）4、技术变更核定洽商单5、隐蔽工程验收记录6、质量事故报告及处理记录7、建（构）筑物定位测量、施工检查测量及竣工测量。
二、要求1、由施工单位负责，工程技术人员负责绘制。
2、新蓝图两套。
在使用施工蓝图编制竣工图时，必须使用新蓝图。
禁用在工地受到磨损、残缺丢角和有油垢的旧图用于编制竣工图。
新蓝图上必须要有设计单位签章。
3、结合工程进度进行编制。
变更内容的实施日期、修改施工图日期及修改哪几张图等事项由施工单位及时作好记录。
4、竣工图幅上反映的图形、尺寸、结构、材质以及有关的文字说明等，必须反映施工后的实际情况，做到图、文与实物相一致，没有错误、遗漏和含混不清的地方。
5、利用施工图改绘竣工图时必须注明修改依据，即在修改处注明设计变更单、图纸会审记录或材料代用单的编号。
保证图纸质量，做到指示明确，规格统一，图面整洁，线条清晰，字迹清楚工整，便于查阅。
用炭素墨水绘制。
当无法在图上表达清楚时，应在图标上方或左方空白处用文字说明，并标注有关变更洽商记录的编号。
6、竣工图必须按国家建筑制图标准或有关专业标准、规定进行编制。
竣工图上的各专业标准的名词、术语、代号、图形文字、符号和选用的结构要素以及填写的计量单位，均应符合有关标准和规定。
7、底图、蓝图的更改只能杠改（划改），不能刮改，不准用涂改液，以保持图面整洁。
图样上各种引出说明，一般应与标题栏平行，引出线不得相互交叉，不遮盖其它线条和文字说明。
8、建筑工程竣工图应有总平面图（包括给排水、供电、供气布置图、系统图），建筑图（包括平、立、剖面图），结构图（包括基础、主体柱、梁、板及构件布置图、构件详图、节点图）、设备图等。
工程施工竣工图规范最新版一、竣工图的编制内容：1、竣工图应当包括以下内容：（1）竣工概况图：反映工程建设项目的总体情况，包括开挖深度、地平高度、结构平面布置等；（2）安全及技术要求图：重点反映工程建设项目的安全性和技术要求，如建筑结构、设备安装等；（3）竣工验收图：反映工程建设项目已经完成验收的部分，包括验收日期、验收人员等；（4）竣工检查记录：记录工程建设项目竣工过程中的关键检查内容及结果，如工程质量、安全情况等。
二、竣工图的编制要求：1、竣工图应当符合相关法律法规和标准的规定，具有法律效力；2、竣工图应当由具有相关资质和经验的设计单位负责编制，设计单位应当对竣工图的真实性和准确性负责；3、竣工图应当反映工程建设项目的实际情况，包括设计要求、现场施工情况等，不得虚假编造；4、竣工图应当完整、清晰、准确、无误，必须包括必要的文字说明和图样标注；5、竣工图应当经过相关部门审核，并获得批准后方可使用。
三、竣工图的提交程序：1、竣工图应当在工程建设项目完工后立即编制，由设计单位组织相关人员进行确认；2、竣工图应当在提交前经过建设单位及相关部门的审核，并获得批准后方可提交；3、竣工图的提交应当符合相关文件要求，并按规定的程序进行，不得擅自更改或篡改。
四、竣工图的保存与归档：1、竣工图应当保存至建设单位的档案馆，定期进行更新和维护；2、竣工图的保存期限按照相关规定执行，必要时可进行延长，但需经过备案；3、竣工图的档案管理应当符合相关规定，如有需要，可进行电子化管理，但需保证数据的安全性和完整性。
五、竣工图的使用与查阅：1、竣工图属于工程建设项目的重要文件，建设单位应当妥善保管，并在需要时提供给相关部门使用；2、竣工图的查阅应当遵守相关规定，不得擅自翻阅或外传，如有必要可以进行复印或借阅，但需经过书面申请和批准。
六、竣工图的违规处理：1、对于不符合规定的竣工图，相关责任人应当承担相应的责任，包括但不限于处罚、通报批评等；2、对于故意虚假的竣工图，将依法追究法律责任，并承担相应的经济赔偿责任；3、对于违规使用竣工图或泄露竣工图的行为，将依法追究相关责任人的法律责任。
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图编制要求及注意事项 竣工图编制要求： 一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。 二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。 三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。 四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。 五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。 六、竣工图每册都应有本册目录和备考表。 七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。 八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。 竣工图编制注意事项： （一）图样与文字说明 •1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），
不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。 对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。 •2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况
及质检记录相符合。 •3、竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以
及计量单位，均应符合国家的有关法令和制图规范与标准，并应与设计文件相一致。 •4、竣工图的图形和有关文字说明必须清楚准确，做到图物、文字一
致，真实反映项目竣工验收时的实际情况，达到准确、完整、清晰等标准要求。 •5、图上各种引出说明一般应与图标平行，索引线不得相互交叉，不得与
图面线条重合。 •6、严禁使用涂改液涂抹、刀刮、补贴等方法修改图纸，图纸的更改只能
杠改、划改或圈改，不得刮改、涂抹、黏贴，以保证图面整洁。 •7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的
技术要求。 （二）注记 •1、利用施工图改绘竣工图时必须注明改绘依据，即在修改处或本页图
纸的说明处注明设计变更依据。 对图纸进行修改时一定要对图纸标题栏上方的文字说明进行修改 2、标注位置合理，容易辩认，不遮盖图形、文字和数字。 （三）载体（纸张）、书写、粘结 •1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐
久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。禁用圆珠笔、铅笔或其他易褪色的墨水绘制。最好是利用电脑重新绘制竣工图。 •2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写
体不得潦草。 •3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。
•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。描
绘线划实在、墨色均匀，应符合复制及晒蓝图要求。 •5、竣工图编号要连续，竣工图图纸目录必须与竣工图纸信息一致。
（四）其他 •1、重新绘制的竣工图应与设计施工图同比例，新竣工图按原图编号。
•2、在重新绘制的每一张竣工图后面，一定要附盖有原设计施工图，要
将原设计施工图和重新绘制的竣工图一同存档备查。 •3、竣工图编制说明：一个标段或单位工程应有编制总说明，每一册应
有本册编制说明，阐明竣工图编制依据、原则、变更情况、设计与竣工图数量对照等。 •4、竣工图应逐页编图号和页次，编号方法，可参照原设计图纸。
•5、文件排列：竣工图封面——竣工图内封面——竣工图目录——竣工
说明（含变更情况说明）——变更设计一览表——设计变更文件与竣工图档号对照一览表——竣工图纸（按照原设计图纸顺序编制）——卷内备考表。 •6、合同段竣工图首册中应附有总体变更设计汇总表，每一册（分册）内
应附本册的变更设计一览表、设计变更文件与竣工图档号对照一览表。 竣工图编制说明 1 竣工图总说明 1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）； 2）开、竣工日期； 3）施工依据； 4）新工艺、新材料； 5）合同执行情况概述（从工程质量、进度、费用、合同管理等方面进行阐述，变更情况统计）； 6）编制竣工图过程中需要说明的问题。 7）运营养护需注意的问题（如有）。 编制竣工说明时应从变更的合理、合法性角度出发，重点阐述变更的原因及结果、执行原合同及变更情况。变更原因从以下四个方面阐述： A 设计深度不够； B 或不良地质； Ｃ 或不可抗力； Ｄ 其它方面原因。 2 路线竣工图 1）本合同段路线说明（简述路线走向、线形及转角情况，实际情况与原设计差异）； 2）定线数据竣工说明 A 若原设计图无变更，可直接利用； B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料； C 施工中新增的固定导线点、水准点要标注在竣工图上。 3） 平面图竣工说明 A 概述本合同段平面线形设计及变更情况（包括变更原因、依据）； B 长、断链情况； C 检查结构物位置和地质说明文件材料，如有变化应予以更正，平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚； D 地形、地物与实际不符的应予以纠正（如没有可不写）； E 路基边沟按实际排水方向标注箭头； F 统一里程及断链桩号一览表。 4） 纵断面图竣工说明 A 概述本合同段纵断面设计及变更情况（包括变更原因、依据）； B 施工中采取哪些方法控制纵断面高程； C 平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式孔径应标注清楚； D 纵断面竣工图地面线高程应反映清表碾压后的标高，将“设计高程”改为“竣工高程”并与原设计对比； E 竖曲线、坡度、坡长等均按竣工后的实际数据统计； F 超高设置按照竣工的实际情况标注； G 图中“地质情况”一栏按照实际情况填写。 5） 编制路线竣工图中需要说明的问题。 3 路基、路面、桥梁等单位工程竣工图“竣工说明”的编制 具体内容应包括： 1） 工程概况（包括建设内容、完成的工程量）； 2） 开、竣工日期； 3） 主要技术指标； 4） 执行的规范标准（施工依据：设计图、施工规范、项目文件）； 5） 主要施工方案、质量控制措施及采用新工艺、新材料、特殊问题的处理、施工图的版本等情况； 6） 设计变更情况； 7） 今后养护工作需注意的事项（如有）； 8） 竣工图编制情况。
四、 竣工图编制的流程 图纸收集 1 设计图、变更图。 搜集最终施工图及变更设计图。在这一步务必将工程施工过程中的所有图纸搜集完整，不得有遗漏，个别只有方案没有图纸的，各施工单位必须重新绘制补充图纸并经设计单位确认作为竣工图的一部分。确保竣工图的完整性。 2 收集并列出变更目录。
整理（修改） 1 一个变更通常会涉及多张图纸，在进行修改时，对应需要更改的部位及工程数量表中的工程量也一并更改（如某桥梁工程桩基长度变更，应对《桥型布置图》、《墩台一般构造图》、《桩基钢筋图》、《工程数量表》等图一并修改），确保竣工图的统一性。 2 在进行竣工图编制时，无法在图纸上表达清楚的，应在标题栏上方用文字说明，文字说明较多的，可在竣工说明中进一步描述。同样，应对设计图的文字说明进行相应修改，以准确反映工程的实际面貌，对变更的图纸要在相应图纸附注后续说明变更情况及出处。 3 局部变更 对于局部变更的用签字笔将变更部位标注清楚，对应需要更改的部位及工程数量表中的工程量也一并更改。 在修改时文字、数字更改一般杠改；线条更改一般是划改；局部图形更改时，重新绘制竣工图。 4 变更取消 将原图对折，并在对折处背面用签字笔注明“变更取消”。 5 变更替换 对于整体变更的将本页图纸对折，在对折处背面用签字笔注明“变更取消，变更图后附”字样，变更图纸紧附其后，并对相应的其它图纸、工程数量表、一览表等一并修改。 6 变更增加 将变更图插入相应的位置，并对相应的其它图纸、工程数量表、一览表等一并修改。 7 通用图变更 将变更后（修改后）通用图复印插入竣工图的相应位置，并对相应的其它图纸、工程数量表、一览表等一并修改。
编制竣工图目录 应将本册所涉及的通用图的图号在竣工图目录中列出，指明该图所在位置并在编制说明中注明。
