暗龙骨吊顶工程验收规范

ZJQ00－SG－001－20032 吊顶工程2·1 轻钢骨架活动罩面板顶棚施工工艺标准2·1·1 总则2·1·1·1适用范围本章适用于工业与民用建筑中轻钢骨架下面安装活动罩面板顶棚工程。

2·1·1·2 编制参考标准及规范(1)中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》(2）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》(3)中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（4)中华人民共和国国家标准GB50326－2001《建设工程项目管理规范》（5)《上海市施工现场安全生产保证体系》DGJ—08-903—2003(6）《建筑安装分项工程施工工艺规程》DBJOl－26－962·1，2 术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认.(2)主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。

(3）一般项目除主控项目以外的检验项目。

(4）基层直接承受装饰装修施工的面层.2·1·3 施工准备2·1·3，1技术准备编制轻钢骨架活动罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底. 2·1·3·2 材料要求(1）轻钢龙骨分U形和T形龙骨两种。

(2）轻钢骨架主件为中、小龙骨;配件有吊挂件、连接件、插接件。

(3)零配件:有吊杆、花篮螺栓、射钉、自攻螺钉.(4）按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。

（5)质量要求,见表2.1.3.2—1－4。

轻钢龙骨断面规格尺寸允许偏差单位:mm 表2.1.3.2-1轻钢龙骨角度允许偏差表2.1。

3。

2—2轻钢龙骨外观、表面质量单位:g/m表2.1.3.2-3硅钙板的质量要求表2。

暗龙骨吊顶检验批质量验收记录项目名称：X大楼装修工程施工单位：工程公司监理单位：监理公司建设单位：建设公司检验单位：检验公司1.检验批概述本次检验批质量验收的内容X大楼十层至十五层的暗龙骨吊顶工程。

验收范围为吊顶的安装质量、吊顶面板的平整度、材料的韧性和安全性。

2.检验依据本次验收遵循国家相关标准和规范，包括但不限于《建筑装饰工程质量验收规范》、《吊顶装饰施工及验收规范》等。

3.检验方法本次验收采用目测、手触及物理测试等方法进行，确保吊顶的安装、面板平整度、材料质量和安全性。

4.检验结果4.1吊顶的安装质量对吊顶的安装质量进行了检验，并与施工单位进行了现场确认。

根据检验结果，吊顶安装牢固可靠，无明显起扣现象，焊接点平整，无氧化斑点等问题。

4.2吊顶面板的平整度对吊顶面板的平整度进行了检验。

在各个测量位置上，发现最大偏差为3mm，符合规范要求。

面板之间没有明显的错台、错位等问题。

4.3材料的韧性和安全性对材料的韧性和安全性进行了检验。

进行了拉力测试，得出吊顶材料的断裂强度为XXX，符合规范要求。

材料表面无明显划痕、变形等问题，吊顶材料的选择和使用符合规范要求。

5.结论本次暗龙骨吊顶检验批质量验收结果良好，全部符合规范要求。

吊顶安装牢固可靠，吊顶面板平整度符合要求，材料质量和安全性符合规范。

6.后续处理建议根据检验结果和验收意见，建议施工单位进行吊顶的细节修整工作，确保吊顶的美观和质量。

7.检验记录保存本次检验批质量验收记录将于X年X月X日交由监理单位、施工单位和建设单位保存，以备日后进行工程验收和维权使用。

以上为暗龙骨吊顶检验批质量验收记录，经过本次质量验收，确保了吊顶工程的质量合格，对工程的顺利进行起到了重要的保障作用。

同时，也为施工单位提供了改进工作的参考意见，以便顺利完成后续细节修整工作。

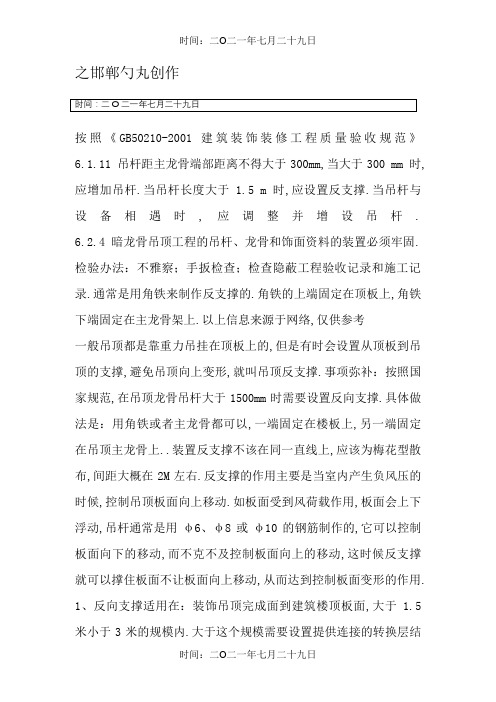

之邯郸勺丸创作按照《GB50210-2001建筑装饰装修工程质量验收规范》6.1.11 吊杆距主龙骨端部距离不得大于300mm,当大于300 mm 时,应增加吊杆.当吊杆长度大于 1.5 m 时,应设置反支撑.当吊杆与设备相遇时,应调整并增设吊杆.6.2.4 暗龙骨吊顶工程的吊杆、龙骨和饰面资料的装置必须牢固.检验办法：不雅察；手扳检查；检查隐蔽工程验收记录和施工记录.通常是用角铁来制作反支撑的.角铁的上端固定在顶板上,角铁下端固定在主龙骨架上.以上信息来源于网络,仅供参考一般吊顶都是靠重力吊挂在顶板上的,但是有时会设置从顶板到吊顶的支撑,避免吊顶向上变形,就叫吊顶反支撑.事项弥补：按照国家规范,在吊顶龙骨吊杆大于1500mm时需要设置反向支撑.具体做法是：用角铁或者主龙骨都可以,一端固定在楼板上,另一端固定在吊顶主龙骨上..装置反支撑不该在同一直线上,应该为梅花型散布,间距大概在2M左右.反支撑的作用主要是当室内产生负风压的时候,控制吊顶板面向上移动.如板面受到风荷载作用,板面会上下浮动,吊杆通常是用φ6、φ8或φ10的钢筋制作的,它可以控制板面向下的移动,而不克不及控制板面向上的移动,这时候反支撑就可以撑住板面不让板面向上移动,从而达到控制板面变形的作用.1、反向支撑适用在：装饰吊顶完成面到建筑楼顶板面,大于 1.5米小于3米的规模内.大于这个规模需要设置提供连接的转换层结构.2、反向支撑结构的上部需要与建筑结构或承重构件相连,通过吊顶荷载计算,合理安插间距和受力位置,一般可以通过如使用：化学螺栓、膨胀螺栓、钢结构抱箍等办法与建筑承重体固定.反向支撑的结构资料一般为角钢、槽钢、方管做镀锌处理.满焊为三角型框架,三角型框架底边位于上方,尖角向下固定吊杆.3、注意：在确定要设置反向支撑之前,须得到结构工程师的计算认可,切勿匆忙施工.当吊筋长度大于 1.5m时应设置反支撑,反向支撑就是在正常吊杆的情况下,从吊杆的下端斜向顶棚装置连接一个拉杆,拉杆要有一定的刚度,与吊杆形成一个稳固的三角形．避免吊顶在气压变更的时候向上变形,形成穹顶,造成吊顶破坏．反支撑的数量应按照施工计划设置.反支撑用什么做都可以,一般使用角铁或直径10mm以上的钢筋,也有使用主龙骨的,但是要满足以下条件：1、具有一定的刚度；2、应满足防火、防腐要求；3、与结构进行可靠连接；4、数量及位置要依据结构力学计算及现场机关确定.在反向支撑装置的规划上,反支撑不该在同一直线上,应为梅花型散布,支撑角度应在30~45度之间,间距大概在2米左右,可按照实际情况调整.反向支撑下端通常固定在吊杆上,但因为资料的原因不容易铆接或认为效果没有直接铆接在主龙骨上好,现场施工中有很多是直接锚固在主龙骨上.。

吊顶工程规范38、吊顶工程（一般规定）38.1、吊顶工程应对下列隐蔽工程项目进行验收:1）吊顶内管道设备的安装及水管试压2）木龙骨防火防腐处理3）预埋件或拉结筋4）吊杆安装5）龙骨安装6）填充材料的设置38.2、安装龙骨前应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。

38.3、吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理，并应符合有关设计防火规范的规定。

38.4、吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。

38.5、安装饰面板前应完成吊顶内管道和设备的调试及验收。

38.6、吊杆距主龙骨端部距离不得大于300mm，当大于300mm 时应增加吊杆，当吊杆长度大于1.5m 时应设置反支撑，当吊杆与设备相遇时应调整并增设吊杆。

38.7、重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。

39、暗龙骨吊顶工程（主控项目）39.1、吊顶标高尺寸、起拱和造型应符合设计要求。

39.2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。

39.3、暗龙骨吊顶工程的吊杆龙骨和饰面材料的安装必须牢固。

39.4、吊杆龙骨的材质、规格、安装间距及连接方式应符合设计要求。

金属吊杆龙骨应经过表面防腐处理，木吊杆龙骨应进行防腐防火处理。

39.5、石膏板的接缝应按其施工工艺、标准进行板缝防裂处理，安装双层石膏板时面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。

40、暗龙骨吊顶工程（一般项目）40.1、饰面材料表面应洁净，色泽一致，不得有翘曲、裂缝及缺损，压条应平直，宽窄一致。

40.2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理美观，与饰面板的交接应吻合严密。

40.3、金属吊杆龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印，木质吊杆龙骨应顺直，无劈裂、变形。

40.4、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。

41、明龙骨吊顶工程（主控项目）41.1、饰面材料的材质、品种、规格、图案和颜色应符合设计要求，当饰面材料为玻璃板时应使用安全玻璃或采取可靠的安全措施。
