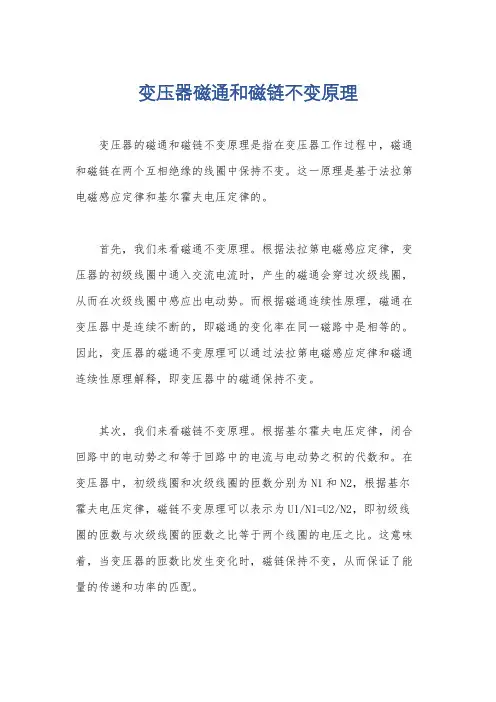

变压器磁通和磁链不变原理
变压器的磁通和磁链不变原理是指在变压器工作过程中,磁通和磁链在两个互相绝缘的线圈中保持不变。
这一原理是基于法拉第电磁感应定律和基尔霍夫电压定律的。
首先,我们来看磁通不变原理。
根据法拉第电磁感应定律,变压器的初级线圈中通入交流电流时,产生的磁通会穿过次级线圈,从而在次级线圈中感应出电动势。
而根据磁通连续性原理,磁通在变压器中是连续不断的,即磁通的变化率在同一磁路中是相等的。
因此,变压器的磁通不变原理可以通过法拉第电磁感应定律和磁通连续性原理解释,即变压器中的磁通保持不变。
其次,我们来看磁链不变原理。
根据基尔霍夫电压定律,闭合回路中的电动势之和等于回路中的电流与电动势之积的代数和。
在变压器中,初级线圈和次级线圈的匝数分别为N1和N2,根据基尔霍夫电压定律,磁链不变原理可以表示为U1/N1=U2/N2,即初级线圈的匝数与次级线圈的匝数之比等于两个线圈的电压之比。
这意味着,当变压器的匝数比发生变化时,磁链保持不变,从而保证了能量的传递和功率的匹配。
综上所述,变压器的磁通和磁链不变原理是基于法拉第电磁感应定律和基尔霍夫电压定律的,它保证了变压器在工作过程中能够有效地传递能量和实现电压的变换。
这一原理在电力系统和各种电器设备中都具有重要的应用价值。
磁路与变压器磁路与变压器⼀、选择题:1、⼀台Y,d11连接的三相变压器,额定容量S N=630kVA,额定电压U N1/U N2 =10/0.4kV,⼆次侧的额定电流是:(正确答案是:C)A、 21AB、 36.4AC、 525AD 、909A2、变压器的额定容量是指:(正确答案是:C)A、⼀、⼆次侧容量之和B、⼆次绕组的额定电压和额定电流的乘积所决定的有功功率C、⼆次绕组的额定电压和额定电流的乘积所决定的视在功率D ⼀、⼆次侧容量之和的平均值3、变压器铁芯中的主磁通Φ按正弦规律变化,绕组中的感应电动势:(正确答案是:C)A、正弦变化、相位⼀致B、正弦变化、相位相反C、正弦变化、相位滞后900D 正弦变化、相位与规定的正⽅向⽆关4、⼀台变压器,当铁芯中的饱和程度增加时,励磁电抗Xm:(正确答案是:B)A、不变B、变⼩C、变⼤D 都有可能5、⼀台原设计为50Hz的电⼒变压器,运⾏在60Hz的电⽹上,若额定电压值不变,则空载电流:(正确答案是:A)A、减⼩B、增⼤C、不变D 减⼩或增⼤6、变压器在( )时,效率最⾼。
:(正确答案是:A)A、额定负载下运⾏B、空载运⾏C、轻载运⾏D 超过额定负载下运⾏7、额定电压为10/0.4kV的配电变压器,连接组别⼀般采⽤( )接线⽅式。
:(正确答案是:C)A、 Y,y0B、 D,y11C、 Y,yn0D Y,d118、多台变压器在并联运⾏时:(正确答案是:D)A、容量较⼤的变压器⾸先满载B、容量较⼩的变压器⾸先满载C、短路阻抗百分数⼤的变压器⾸先满载D 短路阻抗百分数⼩的变压器⾸先满载9、⼀台双绕组变压器改接成⾃耦变压器,变⽐之间的关系可表⽰为:(正确答案是:A)A、 Ka=1+KB、 Ka=K-1C、 K=Ka+1D K=Ka10、⾃耦变压器的变⽐Ka⼀般:(正确答案是:B)A、≥2B、≤2C、≥10D ≤1011、变⽐k=2的变压器,空载损耗250W(从低压侧测得),短路损耗1000W(从⾼压侧测得),则变压器效率最⼤时,负载系数βm=( ):(正确答案是:C )A、 1B、 2C、 0.5D 0.2512、若将变压器⼀次侧接到电压⼤⼩与铭牌相同的直流电源上,变压器的电流⽐额定电流( ):A、⼩⼀些B、不变C、⼤⼀些D ⼤⼏⼗倍甚⾄上百倍13、欲使变压器的ΔU=0,那么负载性质应为( ):(正确答案是:D)A、电阻电感性负载B、纯电阻负载C、纯感性负载D 电阻电容性负载14、对于三相⼼式变压器,如右图所⽰,其空载电流( ):(正确答案是:C)A、 Iou < IovB、 Iou = IovC、 Iou > IovD Iou > Iov > Iow15、⼀台变⽐K=3的三相变压器,在低压侧加额定电压,测出空载功率P0=3000W,若在⾼压侧加额定电压,测得功率为( )。
磁路的用途磁路是指磁场通过一个闭合的路径,以供磁通流动的环境。
磁路由导磁材料组成,如铁芯、铜线等,主要用于引导和控制磁场的流动。
磁路在电磁设备和磁性材料中起着重要的作用,具有广泛的应用。
首先,磁路在电机中扮演着重要的角色。
电机是一种将电能转化为机械能的装置,而磁场是电机工作的基础。
在电机中,磁路通过铁芯将电磁场引导到定子和转子之间。
定子上的绕组产生磁场,而转子通过电磁感应产生力矩,从而实现机械能的转换。
通过合理设计磁路结构,可以提高电机的效率和性能,使其具有更好的输出特性。
其次,磁路在变压器中也具有重要的作用。
变压器是一种基于电磁感应原理工作的装置,主要用于改变交流电的电压和电流大小。
变压器的核心是磁路,通过合适的铁芯材料和绕组,可以实现磁场的传递和耦合。
在变压器中,输入绕组产生的磁场通过磁路传递到输出绕组,从而改变电压和电流的大小。
因此,磁路的设计和优化对于变压器的性能和效率具有重要的影响。
另外,磁路在磁性材料中也扮演着重要的角色。
磁性材料是一类具有磁性的材料,能够吸引和产生磁场。
通过合适的磁路设计,可以实现磁场的集中和强化,提高磁性材料的磁化效果。
磁性材料广泛应用于电磁线圈、电磁铁、磁盘等设备中,用于存储、传输和转换磁能。
磁路的优化可以提高磁性材料的使用效率,减少能量损耗。
此外,磁路还在计算机硬盘驱动器中发挥着重要的作用。
硬盘驱动器是一种用于存储和读取数据的存储装置,其中的磁头通过磁力作用读写磁盘上的磁性颗粒。
磁路通过磁头和磁盘之间的导磁介质,将磁场集中在特定的存储单元上,从而实现数据的存储和读取。
磁路的优化可以提高硬盘驱动器的读写性能和存储密度,增加存储容量。
此外,磁路还广泛应用于电焊机、电感器、磁铁等电磁设备中。
电焊机通过磁路将电能转化为高强度的电弧,用于焊接金属;电感器利用磁路实现对电流和电压的调节和限制;磁铁通过磁路实现对物体的吸附和控制。
这些应用中,磁路的设计和优化具有关键的意义,能够提高设备的性能和效率。

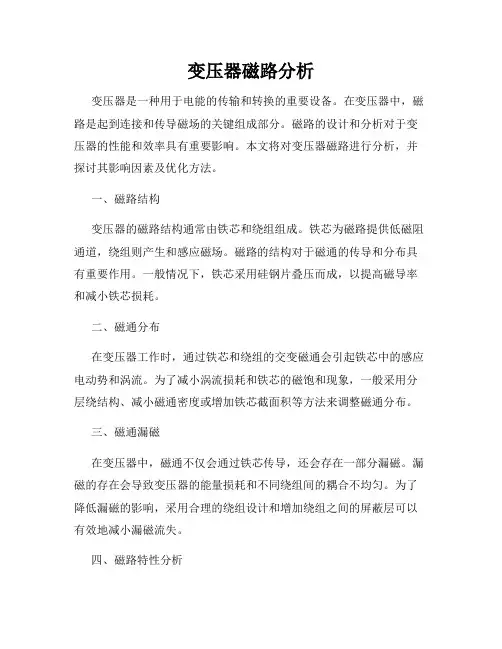

变压器磁路分析变压器是一种用于电能的传输和转换的重要设备。
在变压器中,磁路是起到连接和传导磁场的关键组成部分。
磁路的设计和分析对于变压器的性能和效率具有重要影响。
本文将对变压器磁路进行分析,并探讨其影响因素及优化方法。
一、磁路结构变压器的磁路结构通常由铁芯和绕组组成。
铁芯为磁路提供低磁阻通道,绕组则产生和感应磁场。
磁路的结构对于磁通的传导和分布具有重要作用。
一般情况下,铁芯采用硅钢片叠压而成,以提高磁导率和减小铁芯损耗。
二、磁通分布在变压器工作时,通过铁芯和绕组的交变磁通会引起铁芯中的感应电动势和涡流。
为了减小涡流损耗和铁芯的磁饱和现象,一般采用分层绕结构、减小磁通密度或增加铁芯截面积等方法来调整磁通分布。
三、磁通漏磁在变压器中,磁通不仅会通过铁芯传导,还会存在一部分漏磁。
漏磁的存在会导致变压器的能量损耗和不同绕组间的耦合不均匀。
为了降低漏磁的影响,采用合理的绕组设计和增加绕组之间的屏蔽层可以有效地减小漏磁流失。
四、磁路特性分析变压器的磁路特性包括磁化曲线和磁滞损耗。
磁化曲线描述了铁芯材料的磁导率随磁场变化的关系,对于磁路的分析和计算具有重要意义。
而磁滞损耗是由于铁芯中磁场的变化而导致的能量损耗,影响变压器的效率和性能。
五、磁路优化方法为了提高变压器的性能和效率,可以采用以下磁路优化方法:1. 选择合适的铁芯材料:不同材料的铁芯具有不同的磁导率和饱和磁感应强度,选择合适的铁芯材料可以提高变压器的工作效率。
2. 优化绕组结构:通过改变绕组的布局和结构,可以减小绕组之间的耦合和漏磁现象,降低能量损耗。
3. 调整磁通密度:合理地分布和调整磁通密度可以避免磁饱和现象和涡流损耗,提高变压器的性能。
4. 使用绕组屏蔽层:在绕组之间增加屏蔽层可以减小漏磁的影响,提高变压器的耦合均匀性。
总结:变压器的磁路分析是了解变压器工作原理和性能的重要途径。
通过对磁路结构、磁通分布、磁通漏磁以及磁路特性的分析,可以得出合理的变压器设计方案,并采取相应的优化措施,提高变压器的效率和性能。
《电机学》复习题一、磁路与变压器1、变压器就是利用___________ 原理来升高或降低电压的一种静止的电能转换器。
2、_____ 是所有变压器中用途最广、生产量最大的一种变压器。
(A)电力变压器;(B)整流变压器;(C)电炉变压器;(D )高压试验变压器3、变压器铁芯多采用交叠式装配,使各层的接缝不在同一地点,可增大激磁电流。
()4、为了绝缘方便,变压器低压绕组紧靠铁芯,高压绕组则套在低压绕组的外面。
()5、在三相变压器中,额定电压都是指线电压。
()6、在三相变压器中,额定电流都是指相电流。
()7、三相变压器其铭牌数据S N =5000kVA,U IN /U2N =66/10.5 kV,一次侧为Y接法,二次侧为△接法,则二次侧的额定电流为_____________ 。
(A)375A ;(B)297.4A ;(C)43.74A ;(D)274.93A。
&三相变压器其铭牌数据S N =50kVA,U IN /U2N =10000/400 V,一次侧、二次侧都为Y接法,则一次侧的额定电流为___________ 。
(A) 4.89A ;(B) 2.89A ;(C)42.17A ;(D)72.17A。
9、变压器从一次侧到二次侧的能量传递过程是依靠___________ 的媒介而实现的。
10、变压器在铁芯饱和时,为了得到正弦变化的磁通,磁化电流中的高次谐波分量,尤其是_________ 是必需的。
11、变压器在铁芯饱和时,如果磁化电流为纯粹的正弦波,则磁通便为一正弦波。
()12、变压器在感性负载时,二次侧端电压一定低于二次侧的感应电势。
()13、变压器在容性负载时,二次侧端电压一定低于二次侧的感应电势。
()14、变压器空载试验可以测定变压器的变压比、空载电流、空载损耗以及15、为了安全,变压器的空载试验一般都在低压侧进行。
()16、为了测量方便,变压器负载试验时一般都是把低压侧接电源,而令高压侧短路。
磁路与变压器作业习题及答案作业6-1.电机和变压器的磁路常采用什么材料制成?这些材料各有哪些主要特性?6-2.为什么变压器的铁芯要用硅钢片叠压而成?假如用整块的铁芯能否正常工作? 6-3.某变压器一次绕组电压1220V U =,二次绕组电压为V U 242=。
若一次绕组匝数1440N =匝,求二次绕组的匝数为多少?6-4.已知某单相变压器的一次绕组电压为3000V ,二次绕组电压为220V ,负载是一台220V ,25kw的电阻炉,试求一,二次绕组的电流各为多少?6-5.有一台单相照明用变压器,容量为10KV A ,额定电压为3300V/220V 。
今欲在二次绕组上接60W/220V 的白炽灯,如果变压器在额定状况下运行,这种电灯可以接多少个?并求一次、二次绕组的额定电流。
6-6. 额定容量S N =2KV A 的单相变压器,一次、二次绕组的额定电压分别为U 1N =220V ,U 2N =110V ,求一次、二次绕组的额定电流各为多少?6-7.某晶体管收音机输出变压器的一次绕组匝数为3001=N 匝,二次绕组匝数802=N 匝。
原配扬声器6Ω,现欲改接10Ω的扬声器,若一次绕组匝数不变,问二次绕组匝数应如何变动,才能使阻抗匹配?6-8.有一电压比为220/110 V 的降压变压器,如果次级接上55 Ω 的电阻,求变压器初级的输入阻抗。
作业答案6-1.答:电机和电力变压器的磁路常用硅钢片制作。
特点是强度高,导磁率高。
6-2.答:组成变压器铁芯的硅钢片不是一整块,而是极薄的一片一片叠压而成,是为了增大铁芯中的电阻,阻断涡流回路,以减少电能转化成铁芯的内能,提高效率,是防止涡流而采取的措施。
不能用整块的铁芯。
6-3.答:2121N N U U =,244024220N =,482=N 匝6-4.答:222I U P =A 6.11322025000222===U PI1221N N I I =8.3A 113.630002202122121=⨯===I U U I N N I6-5.答:1666010103=⨯个45.3A 16622060167222=⨯=⨯=U P I3.02A 45.300332202122121=⨯===I U U I N N I6-6.答:A 2.811102000222=⨯==U S IA 1.92202000111===U S I6-7.答:22211)(Z N N Z = 10)'300(6)80300(222⨯=⨯N 10380610'2≈⨯=N 6-8.答:Ω=⨯==22055)110220()(222211Z N N Z。
变压器铁芯磁路的计算变压器铁芯磁路的计算,是指在给定的输入和输出参数条件下,计算并确定变压器铁芯的尺寸和磁路参数。
当我们设计一个变压器时,需要先计算并确定其铁芯的尺寸和参数,以满足要求的电流和电压传输,以及尽可能减少能量损耗。
下面将对变压器铁芯磁路的计算过程进行详细介绍。
首先,我们需要确定变压器的输入和输出参数,包括输入电压、输出电压、输入电流、输出电流、变压器的容量等。
这些参数通常由设计要求或给定的应用场景决定。
以一个单相变压器为例,计算其磁路参数主要包括磁通密度、交流电阻、直流电阻、漏磁电阻等。
1.磁通密度的计算:磁通密度是指在给定的工作频率、输入和输出电流条件下,通过变压器铁芯的磁通量。
磁通密度的计算可以通过下述公式进行:B=(V*10^8)/(4*f*A*n)其中,B为磁通密度,单位为特斯拉(T);V为变压器的容量,单位为瓦(W);f为工作频率,单位为赫兹(Hz);A为铁芯的横截面积,单位为平方米(m^2);n为变压器的匝数。
2.交流电阻的计算:交流电阻是指变压器铁芯对交流电流的阻碍,导致能量损耗。
交流电阻的计算可以通过下述公式进行:R=(ρ*l)/(A*K)其中,R为交流电阻,单位为欧姆(Ω);ρ为铁芯材料的电阻率,单位为欧姆米(Ω·m);l为磁通方向的长度,单位为米(m);A为铁芯的横截面积,单位为平方米(m^2);K为修正系数,通常取为13.直流电阻的计算:直流电阻是指变压器铁芯对直流电流的阻碍。
直流电阻的计算可以通过下述公式进行:R_dc = (ρ * l_dc) / (A * K)其中,R_dc为直流电阻,单位为欧姆(Ω);ρ为铁芯材料的电阻率,单位为欧姆米(Ω·m);l_dc为磁通方向的长度,单位为米(m);A为铁芯的横截面积,单位为平方米(m^2);K为修正系数,通常取为14.漏磁电阻的计算:漏磁电阻是指变压器铁芯周围的漏磁通量和漏磁电流之间的关系,漏磁电阻的计算需要详细的磁路分析。
三相心式变压器的磁路三相心式变压器是现代电力系统中广泛使用的一种电力设备,主要用于电能传输、配电、调节电压等方面。
其核心是磁路结构,因此了解三相心式变压器的磁路结构和工作原理是非常必要和重要的。
一、三相心式变压器的基本结构三相心式变压器由三个E型铁心和三个I型铁心组成。
E型铁心由两个平行板组成,中间夹着绕组,通过螺钉固定在一起。
I型铁心由单个的平板和绕组组成,绕组围绕在铁心周围。
三相心式变压器的三组绕组分别位于三个E型铁心和三个I型铁心中。
在三相心式变压器中,每个铁心上有两个绕组,一个称为高压绕组(HV),另一个称为低压绕组(LV)。
二、三相心式变压器的磁路磁路是指磁通在铁心中运动时所遇到的磁阻。
在三相心式变压器中,磁路由三个E型铁心和三个I型铁心组成。
当高压绕组通过正弦波电流时,高压侧产生的磁通量会穿过高压绕组、E型铁心、I型铁心、LV绕组以及LV绕组对应的E型铁心。
由于高压绕组和LV绕组之间还有相互电位绕组(即中间端子),所以磁路会穿过三个I型铁心,最终形成回路。
在三相心式变压器的磁路中,磁通量的变化会产生电动势(EMF),从而引起电流的变化。
由于磁通量与铁心的磁阻有关,因此铁心的磁导率也是磁路运动的关键因素。
磁导率越高,磁通量在铁心中就会更容易流动,从而使变压器的能量损耗更小。
三、三相心式变压器的工作原理三相心式变压器的工作原理基于电磁感应定律,即变化的磁通量会产生电动势,从而驱动电流。
当高压绕组受到正弦波电流时,会产生不断变化的磁场,从而引起空气芯中的感应电流,使芯部产生不断变化的磁场。
高压侧的感应电动势会驱动电流,经过铁心传递到低压侧,最后驱动负载工作。
当高压侧的电流减小或消失时,铁心中产生的磁场也随之减小或消失,从而使低压侧的电动势和电流也随之减小或消失。
总之,三相心式变压器的磁路结构是将高压绕组和低压绕组通过铁心连接起来,形成一条磁路。
通过高压侧的电流,铁心中的磁场不断变化,从而产生感应电动势,驱动了低压侧的电流和负载工作。
