遥感卫星影像镶嵌的基本原则 遥感卫星影像镶嵌是指对一幅或若干幅图像通过几何镶嵌、色调调整、 去重叠等处理，镶嵌到一幅大的背景图像中的影像处理方法。
基本原则 镶嵌时应对多景影像数据的重叠带进行严格配准，镶嵌误差不低于配准 误差，镶嵌区应保证有 10-15 个像素的重叠带。影像镶嵌时除了要满足在镶 嵌线上相邻影像几何特征一致性，还要求相邻影像的色调保持一致。镶嵌影 像应保证色调均匀、反差适中，如果两幅或多幅相邻影像时相不同使得影像 光谱特征反差较大时，应在保证影像上地物不失真的前提下进行匀色，尽量 保证镶嵌区域相关影像色彩过渡自然平滑。 1、原则上，镶嵌只针对采样间隔相同影像。需在相邻数据重叠区域进行 如下处理：首先，在相邻数据重叠区勾绘镶嵌线，镶嵌线勾绘尽量靠近采样 间隔较小影像的外边缘，以保证其数据使用率最大化。然后对镶嵌线两侧影 像进行裁切，裁掉重叠区域影像，为避免因坐标系转换导致接边处出现漏 缝，对于采样间隔小的影像严格沿镶嵌线裁切，采样间隔大的影像应适当外 扩一定范围，原则上不超过 10 个像素进行裁切。 2、镶嵌前进行重叠检查。景与景间重叠限差应符合要求。重叠误差超限 时应立即查明原因，并进行必要的返工，使其符合规定的接边要求。采用

ENVI软件遥感图像镶嵌

ENVI软件遥感图像镶嵌

实训三：遥感影像镶嵌一、实训步骤1.打开下载好的数据2.双击右侧工具栏【栅格数据管理】-【波段组合】工具。

3.点击【Import File】，进行组合波段选择。

4.选择所有波段，点击确定。

5.选择输出文件名，然后确定。

6.点击确定，此时默认显示的是一个波段。

7.打开矢量文件，找到CHM_adm3并打开8.先选择所需要的县级地区，再右击该数据，点击【查看/编辑属性】9.点击文件，保存为新的Shapefile文件10.输出文件名，点击确定。

11.点击【感兴趣区】-【利用ROI裁剪图像】12.选择B-11，点击确定。

13.选择潮阳区，把否改成是，输出文件名，点击确定。

13.点击【文件】-【另存为】-【另存为...（ENVI,NITF,TIFF,DTED）】15.选择B1-11影像，点击空间裁剪，在图像上裁剪出与刚刚所选择的潮阳区有重叠的一部分区域，点击确定。

16.输出文件名，点击确定。

17.点击【图像镶嵌】-【基于像素镶嵌】18.点击【Import】-【Import Files...】19.选择需要镶嵌的图像，点击确定。

20.选择其中一个图像，点击【Edit Entry】，弹出对话框，设置已下参数，点击确定。

21.选择另一个图像，点击【Edit Entry】，弹出对话框，设置已下参数，跟上图一样，须注意点如下，点击确定。

22.点击【File】-【Apply】23.输出文件名，点击确定。

23.镶嵌结果如下二、实训总结：1.作业过程中，裁剪的方式有两种，一种是另存方式，另一种是不规则裁剪。

本次作业中先是用不规则裁剪将潮阳区的图像用感兴趣区域工具中的ROI裁剪出来，再把潮阳区矢量图之外的像元掩膜掉；在裁剪跟潮阳区有部分重叠的图像时，就用到了另存方式，直接利用矩形框选的方法即可，较为方便。

2.遥感图像镶嵌的要求(1)根据专业要求挑选合适的遥感数据，尽可能选择成像时间和成像条件相近的遥感图像;(2)要求相邻影像的色调一致；(3)需要镶嵌的输入图像必须经过几何校正处理；(4)需要镶嵌的图像像元大小可以不同，但必须具有相同的波段数。

遥感实验五_影像镶嵌、裁剪、融合

遥感实验五_影像镶嵌、裁剪、融合
在Mosaic Tool视窗菜单条中，点击Edit/setOverlap Function—打开setOverlap Function对话框，如图1.2.6示，设置以下参数：
.设置相交关系(Intersection Method):No Cutline Exists。
.设置重叠图像元灰度计算(select Function):Average。
图2.1.5
点击DataPrep,在弹出的下拉菜单中单击Subset Images，在Input File中输入裁切的底图xianqiang.img，在Output File中设置输出文件路径和文件名，这里保存名为jianqie3.img。
单击From Inquire Box,然后点击AOI，在弹出的Choose AOI中点击Viewer,点击OK。，最后在subset点击OK,步骤如图2.1.6示。
图2.1.6
图2.1.7
在新视图窗口中打开裁切结果，如图2.1.8示。
图2.1.8
同理对全色影像进行剪切。
操作步骤如图2.2.1—2.2.3示。
图2.1.1
图2.2.2
图2.2.3
全色影像裁切效果如图2.2.4示。
图2.2.4
2.3.按已有图像范围裁切(掩膜)
按已有图像的范围从一幅较大图像中裁切一部分图像时，按下图所示方法操作：其中4处为较大图像文件（即待裁切图像），5处为限定范围的图像文件（即裁切范围），6处为结果文件（即裁切后图像），如图2.3.1示。
.Apply—close。
图像拼接线设置，在Mosaic Tool视窗菜单条中选择Set Mode For Intersection按钮 ，两幅图像之间将出现叠加线，单击两幅图像的相交区域，重叠区域将被高亮显示。根据实际需要，选择拼接线模式：

遥感实验11_遥感影像镶嵌与裁剪

遥感实验11_遥感影像镶嵌与裁剪

用行政边界裁减遥感影像步骤

4、在ENVI 的 evf parameters窗口>File ->Export EVF Layer to ROI>Convert all records of an EVF layer to one ROI，将行政边界转换为感兴趣区 文件（定义ROI）
用行政边界裁减遥感影像步骤
遥感图像镶嵌

其它名字:遥感影像拼接。 色彩平衡处理：用来控制遥感图像的颜色 分布,使图像整体达到色彩平衡的技术。
镶嵌（拼接）实验步骤
（1）有地理参考的图像镶嵌 第一步：启动图像镶嵌工具 在ENVI主菜单中，选择map->mosacicking>Georeferrenced,打开map based mosaic 对话框。
遥感实验11
遥感影像镶嵌与裁剪
2 课时
试验目的
通过上机操作，了解图像镶嵌（拼接）的方 法及基本处理过程，学会镶嵌时色彩平衡 处理方法，学会使用规则裁剪、不规则裁 剪及利用行政区裁剪遥感影像的方法 。
遥感图像及工具


实验数据：1：400万中国行政区划图； p119r34、 p118r34遥感影像数据 实验工具平台：ArcView，ENVI
遥感图像镶嵌

在进行图像的镶嵌时，需要确定一幅参考 影像，参考图像将作为输出镶嵌图像的基 准，决定镶嵌图像的对比度匹配、以及输 出图像的像元大小和数据类型等。镶嵌得 两幅或多幅图像选择相同或相近的成像时 间，使得图像的色调保持一致。但接边色 调相差太大时，可以利用直方图均衡、色 彩平滑等使得接边尽量一致，但用于变化 信息提取时，相邻影像的色调不允许平滑 ，避免信息变异。
遥感影像裁剪

遥感图像镶嵌步骤

遥感图像镶嵌步骤

1、利用Utility-File-New工具新建一个空的pix文件，赋予3个8-bit通道，命名为blank.pix。

2、在安装目录下找到user文件夹，把刚才的blank.pix复制出来待用，可以多弄个复件。

3、将sub-12137.pix和blank.pix配准，将sub-12137的7、4、3波段放入空图像的左下角。

4、选择4个控制点，把sub-12137配准到空图像左下角。

5、使用File-Save GCP Text File工具将控制点保存成txt文件，命名为blank_12137_gcp.txt。

6、将sub-12137的7、4、3波段放入空图像中。

7、打开blank.pix图像，如下：8、将sub-12037.pix与blank.pix配准。

9、选择控制点，并将控制点保存为txt文件。

10、将配准好的图像保存另一个新的blank.pix中。

11、打开图像看看是否已经存入。

12、在工具条中打开“OrthoEngine”工具，进行镶嵌工作。

首先点击File-New创建一个新的项目。

13、点击Metre框选择“Pixel”为坐标单位，像元大小为1*1。

14、在Processing Step栏选择Image Input，点击“打开文件图标”，输入需要镶嵌的图像。

15、在Processing Step栏选择Mosaic，选择左边第一个图标。

16、选择Select Existing Mosaic File，选择一个新的blank图像用于存放镶嵌后的图像，这里用blank复件（2）.pix。

17、关闭对话框，接着选择第二个图标。

18、在Project Image Files下点击blank。

19、然后在上面的Mosaicking Steps栏中选择Collect Cutline。

20、点击下面的“Add”按钮，开始画线选择需要镶嵌的部分，画完第四个点，在左边再点击一下“Add”，其他按钮就会由灰色变黑色，然后点击“Finish”，系统会自动将最后一个点和第一个点连接起来。

envi镶嵌方法

envi镶嵌方法

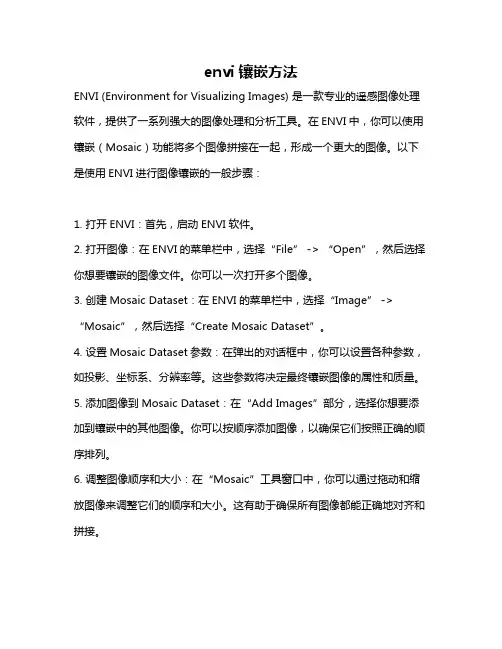

envi镶嵌方法ENVI (Environment for Visualizing Images) 是一款专业的遥感图像处理软件，提供了一系列强大的图像处理和分析工具。

在ENVI中，你可以使用镶嵌（Mosaic）功能将多个图像拼接在一起，形成一个更大的图像。

以下是使用ENVI进行图像镶嵌的一般步骤：1. 打开ENVI：首先，启动ENVI软件。

2. 打开图像：在ENVI的菜单栏中，选择“File” -> “Open”，然后选择你想要镶嵌的图像文件。

你可以一次打开多个图像。

3. 创建Mosaic Dataset：在ENVI的菜单栏中，选择“Image” -> “Mosaic”，然后选择“Create Mosaic Dataset”。

4. 设置Mosaic Dataset参数：在弹出的对话框中，你可以设置各种参数，如投影、坐标系、分辨率等。

这些参数将决定最终镶嵌图像的属性和质量。

5. 添加图像到Mosaic Dataset：在“Add Images”部分，选择你想要添加到镶嵌中的其他图像。

你可以按顺序添加图像，以确保它们按照正确的顺序排列。

6. 调整图像顺序和大小：在“Mosaic”工具窗口中，你可以通过拖动和缩放图像来调整它们的顺序和大小。

这有助于确保所有图像都能正确地对齐和拼接。

7. 应用Mosaic：一旦你对所有设置和图像位置满意，就可以点击“OK”来应用镶嵌。

这将创建一个新的镶嵌图像，你可以在ENVI中进一步查看和分析。

8. 保存结果：如果你满意镶嵌的结果，可以选择“File” -> “Save As”，将结果保存为一个新的图像文件。

请注意，这只是ENVI中进行图像镶嵌的基本步骤。

具体操作可能会根据你的需求和所处理的图像有所不同。

在进行复杂的图像镶嵌时，你可能需要进一步了解ENVI的高级功能和选项。

如果你对ENVI的镶嵌功能有任何疑问或需要更详细的指导，建议查阅ENVI的官方文档或联系技术支持以获得帮助。

3 遥感图像处理--数据融合、影像镶嵌

3 遥感图像处理--数据融合、影像镶嵌
3）在打开的ROI Tool中设置和绘制
ENVI中的图像剪裁—不规则剪裁
3）在打开的ROI Tool中设置和绘制
ENVI中的图像剪裁—不规则剪裁
4）可通过以下菜单进行剪裁
ENVI中的图像剪裁—不规则剪裁
4）也可通过以下菜单进行剪裁
ENVI中的图像剪裁—不规则剪裁
5）剪裁时参数设置和结果
ENVI中的图像镶嵌
也可以在图像窗口中，点击并按住鼠标左键，拖曳所选图像到所需的位置， 然后松开鼠标左键就可以放置该图像了。
如果镶嵌区域大小不合适，选择Option->Change Mosaic Size，重新设置镶 嵌区域大小。 4）其他步骤和有地理参考的图像镶嵌类似。
作业
1）手动HSV变换： 数据在“手动HSV变换”目录中，是SPOT（像
ENVI提供的融合方法---自动HSV变换
1）打开图像
注：有地理参考 SPOT:1071x1390 TM:467x533
实验数据---自动HSV变换目录 中的SPOT和TM数据
ENVI提供的融合方法---自动HSV变换
2）HSV变换
ENVI提供的融合方法---自动HSV变换
2）HSV变换
ENVI提供的融合方法---自动HSV变换
2）HSV变换
ENVI提供的融合方法---自动HSV变换
3）结果
ENVI提供的融合方法---手动HSV变换
1）将低空间分辨率的图像采样成与高空间分辨率图像的 大小相同。
Basic Tools-> Resize data
2）将调整过大小的图像从RGB转换成HSV颜色空间 Thansform->Color Thansforms->RGB to HSV

遥感envi图像镶嵌和融合心得体会

遥感envi图像镶嵌和融合心得体会

遥感envi图像镶嵌和融合心得体会遥感 envi 图像镶嵌和融合心得体会，通过对 envi 软件与遥感图像处理的有机结合使二者相互匹配完成的。

遥感图像在很大程度上取决于该地区图像资料数据质量的优劣和丰富程度。

因此对于遥感图像镶嵌是有效的处理方法。

而遥感图像的分类标准也为遥感图像融合打下基础。

本文将对如何运用遥感 envi 进行图像拼接和融合做详细介绍，最后再次总结遥感 envi 软件的特点以及其应用。

关键词：遥感;遥感 envi;图像;拼接;融合遥感 envi 图像融合简介遥感 envi图像融合，就是根据不同来源的遥感影像信息的空间分布和特征属性，利用遥感数字图像分析处理技术（即计算机视觉）和专业知识对遥感影像数据进行处理，使之成为具有一定内容的图像或视频流，可供研究人员加工利用。

同时，还要对这些图像流的某种空间变化规律和模式进行揭示和解释，并且产生新的信息内涵的技术和方法。

由于影像数据采集主体的多样性、影像格式与内容的复杂性等原因，传统遥感数据与空间数据库系统结合已不能满足实际需求。

基于遥感技术和网络技术的新型遥感数据管理与服务平台的出现，为解决这一问题带来了契机。

由此可见，借助遥感影像融合，将多源遥感数据整合到一个有序的框架中，为用户提供快速获取所需数据服务是一条切实可行的途径。

遥感图像拼接原理1.1目标检测首先选择一幅较小的空白遥感图像作为待处理的源图像。

1.2图像拼接在所述待处理的源图像上进行像素的选择和排列，并调整图像大小，从而达到所期望的效果。

然后执行所述的空白遥感图像检测算法，以确保源图像能够满足拼接的需求。

1.3像素间的空间配准在确定源图像无冗余或冗余很少情况下，通常采用直线配准法进行像素的位置和几何尺寸的预处理，以达到理想的配准精度。

在拼接中也需要进行配准操作。

通过遥感数据拼接技术将空间分辨率相近的卫星影像进行叠加合成，最终形成满足要求的影像拼接。

遥感图像融合简介遥感图像融合，就是根据不同来源的遥感影像信息的空间分布和特征属性，利用遥感数字图像分析处理技术（即计算机视觉）和专业知识对遥感影像数据进行处理，使之成为具有一定内容的图像或视频流，可供研究人员加工利用。

ENVI中影像镶嵌的方法

ENVI中影像镶嵌的方法

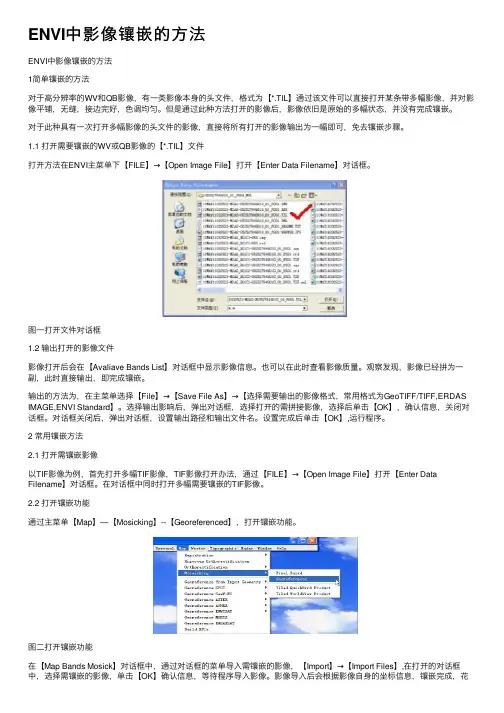

ENVI中影像镶嵌的⽅法ENVI中影像镶嵌的⽅法1简单镶嵌的⽅法对于⾼分辨率的WV和QB影像，有⼀类影像本⾝的头⽂件，格式为【*.TIL】通过该⽂件可以直接打开某条带多幅影像，并对影像平铺，⽆缝，接边完好，⾊调均匀。

但是通过此种⽅法打开的影像后，影像依旧是原始的多幅状态，并没有完成镶嵌。

对于此种具有⼀次打开多幅影像的头⽂件的影像，直接将所有打开的影像输出为⼀幅即可，免去镶嵌步骤。

1.1 打开需要镶嵌的WV或QB影像的【*.TIL】⽂件打开⽅法在ENVI主菜单下【FILE】→【Open Image File】打开【Enter Data Filename】对话框。

图⼀打开⽂件对话框1.2 输出打开的影像⽂件影像打开后会在【Avaliave Bands List】对话框中显⽰影像信息。

也可以在此时查看影像质量。

观察发现，影像已经拼为⼀副，此时直接输出，即完成镶嵌。

输出的⽅法为，在主菜单选择【File】→【Save File As】→【选择需要输出的影像格式，常⽤格式为GeoTIFF/TIFF,ERDAS IMAGE,ENVI Standard】。

选择输出影响后，弹出对话框，选择打开的需拼接影像，选择后单击【OK】，确认信息，关闭对话框。

对话框关闭后，弹出对话框，设置输出路径和输出⽂件名。

设置完成后单击【OK】,运⾏程序。

2 常⽤镶嵌⽅法2.1 打开需镶嵌影像以TIF影像为例，⾸先打开多幅TIF影像，TIF影像打开办法，通过【FILE】→【Open Image File】打开【Enter Data Filename】对话框。

在对话框中同时打开多幅需要镶嵌的TIF影像。

2.2 打开镶嵌功能通过主菜单【Map】—【Mosicking】--【Georeferenced】，打开镶嵌功能。

图⼆打开镶嵌功能在【Map Bands Mosick】对话框中，通过对话框的菜单导⼊需镶嵌的影像，【Import】→【Import Files】,在打开的对话框中，选择需镶嵌的影像，单击【OK】确认信息，等待程序导⼊影像。
